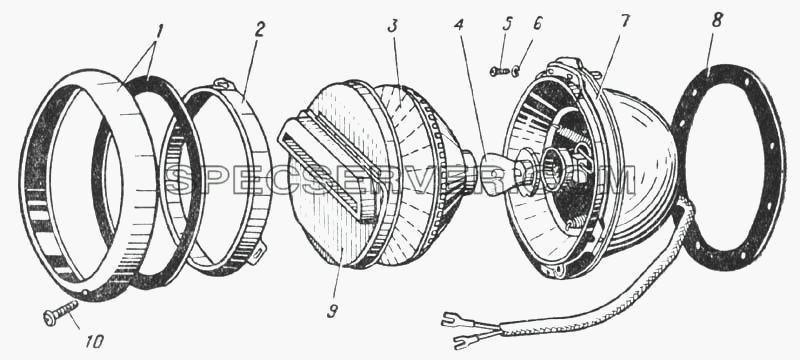

Запчасти: Фара (Рис. 118) для Урал-375

Фара (Рис. 118) для Урал-375 (список запасных частей)

Фара (Рис. 118) для Урал-375 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 ФГ122-3711300-Б Ободок фары наружный в сборе
2 ФГ122-3711021 Ободок фары внутренний в сборе
3 ФП22-3711200 Элемент оптический в сборе
4 А12-50+40 Лампа 12в 50+40
5 220104-П29 Винт М6-6gх14
6 252154-П9 Шайба пружинная 6
7 ФП22-3711100-Б Корпус фары в сборе
8 375-3711007 Прокладка фары
9 АС122-3719000 Насадка фары светомаскировочная с ободком в сборе
10 Н1229-П29Л Винт М4х12

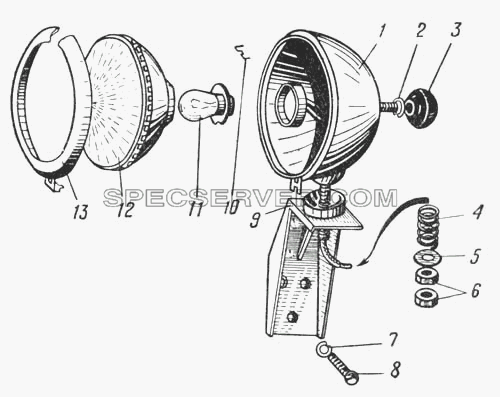

Запчасти: Поворотная фара (Рис. 119) для Урал-375

Поворотная фара (Рис. 119) для Урал-375 (список запасных частей)

Поворотная фара (Рис. 119) для Урал-375 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 ФГ16-3711100-И Корпус поворотной фары в сборе
2 252156-П9 Шайба 10 пружинная
3 375-4207206-Б2 Рукоятка рычага
4 375-3711004 Пружина поворотной фары
5 252007-П29 Шайба 12
6 250615-П29 Гайка М12х1,25-6Н
7 252154-П9 Шайба пружинная 6
8 220103-П29 Винт М6-6gх12
9 375-3711002 Кронштейн поворотной фары в сборе
10 ФГ7-3711258 Держатель оптического элемента
11 А12-50+40 Лампа 12в 50+40
12 ФГ16-3711200 Элемент оптический в сборе
13 ФГ7-3711300-Г Ободок наружный в сборе
Запчасти: Электрическая схема присоединения поворотной фары: I - для седельного тягача Урал-375С, II - для седельного тягача Урал-377С (Рис. 120) для Урал-375

Электрическая схема присоединения поворотной фары: I - для седельного тягача Урал-375С, II - для седельного тягача Урал-377С (Рис. 120) для Урал-375 (список запасных частей)

Электрическая схема присоединения поворотной фары: I - для седельного тягача Урал-375С, II - для седельного тягача Урал-377С (Рис. 120) для Урал-375 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 МФ3.602.003.Г Переключатель типа П20-А отопителя, освещения и поворотной фары
2 ФГ16-3711000 Фара поворотная типа ФГ16 в сборе
3 МФ3.609.006.Г Включатель поворотной фары типа ВК26-А2 в сборе

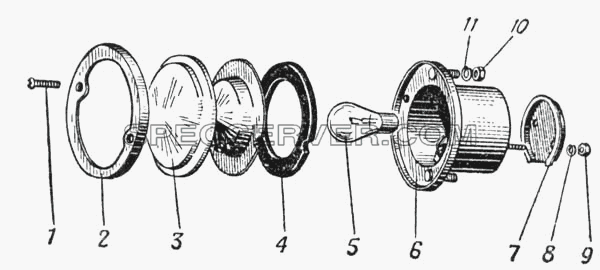

Запчасти: Подфарник (Рис. 121) для Урал-375

Подфарник (Рис. 121) для Урал-375 (список запасных частей)

Подфарник (Рис. 121) для Урал-375 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- А12-1 Лампа 12в 1св
- А12-1,5 Лампа 12в 1,5св
1 Н-11-25-П29 Винт М4х15
2 УП5-3726221 Ободок рассеивателя
3 УП5-3726204-Б Рассеиватель подфарника
4 УП5-3726203 Прокладка уплотнительная
5 А12-21+6 Лампа 12в 21+6св
6 ПФ101-3712100 Корпус подфарника в сборе
7 ФП100-3716231 Щиток проводов подфарника
8 Н-15-2-П2 Шайба пружинная 4
9 Н-23-2-П29 Гайка М4
10 250508-П29 Гайка М6-6Н
11 252154-П9 Шайба пружинная 6

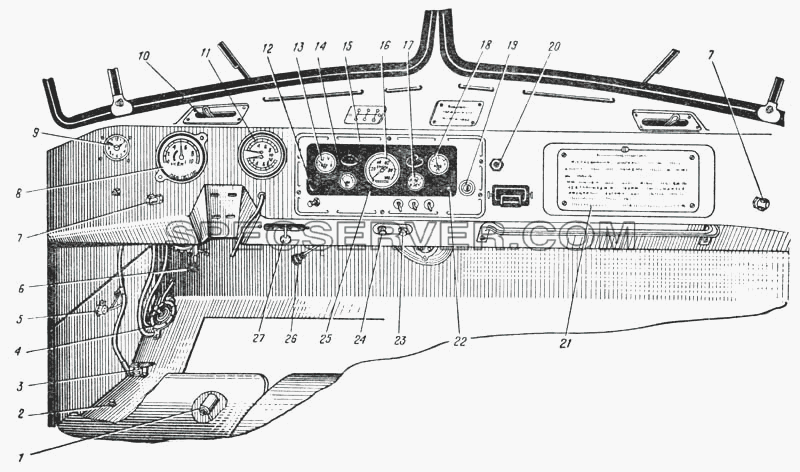

Запчасти: Щиток приборов автомобиля Урал-375Д (Рис. 122) для Урал-375

Щиток приборов автомобиля Урал-375Д (Рис. 122) для Урал-375 (список запасных частей)

Щиток приборов автомобиля Урал-375Д (Рис. 122) для Урал-375 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 120-3704105 Ключ включателя зажигания с кольцом в сборе
- 220079-П29 Винт М5-6gх14
- 220107-П29 Винт М6х20
- 220162-П29 Винт М8х16
- 250508-П29 Гайка М6-6Н
- 252003-П29 Шайба 5
- 252154-П9 Шайба пружинная 6
- 252155-П9 Шайба пружинная 8
- 375-5303035 Дверца вещевого ящика с замком и петлями в сборе
- А12-1 Лампа 12в 1св
1 ВБ-0404 Включатель батареи типа ВБ-0404 в сборе
2 ВК12-3720000 Включатель гидравлический сигнала СТОП типа ВК12 в сборе
3 П53-3709000 Переключатель ножной типа П53 в сборе
4 13-5208010 Насос омывателя ветрового стекла в сборе
5 6ТБ.266.002 Розетка штепсельная типа 47К
6 375-1310210-Б Привод управления жалюзи в сборе
7 КР11Б-5205010 Кран воздушный
8 МД1Б-3816000 Манометр давления воздуха типа МД1-Б в сборе
9 117ЧС-3804000 Часы с механическим приводом в сборе (с IIIкв.1969г. не устанавливаются)
10 377-5301122-А Крышка люка стеклоочистителя
11 МД201Б-3810500 Манометр давления воздуха двухстрелочный типа МД201-Б в сборе
13 УК28-Д Указатель давления масла в сборе
14 УК26-Д Указатель температуры воды в сборе
15 375-3801002-Б Щиток приборов съемный в сборе
16 СП24-Д2 Спидометр в сборе
17 УБ26-Д Указатель уровня топлива в сборе
18 АП9-Д Амперметр в сборе
19 120-3704010-А Включатель зажигания в сборе
20 377-8109100 Тяга крышки воздухозаборного люка в сборе
21 375-5303015-Б Ящик вещевой с обоймой в сборе
23 375-1108115 Ручка тяги в сборе
24 375-1108125-Б Ручка тяги в сборе
25 КП5П-3801000 Щиток приборов типа КП5-П с приборами в сборе
25 ПП107-3803000 Патрон контрольной ламлы сигнализации поворота в сборе
26 377-5304050 Привод вентиляции передка в сборе
27 375-4222015 Рычаг крана управления давлением
31 ПП6-3713000-Б Патрон контрольной лампы типа ПП6-Б сигнализации дальнего света в сборе

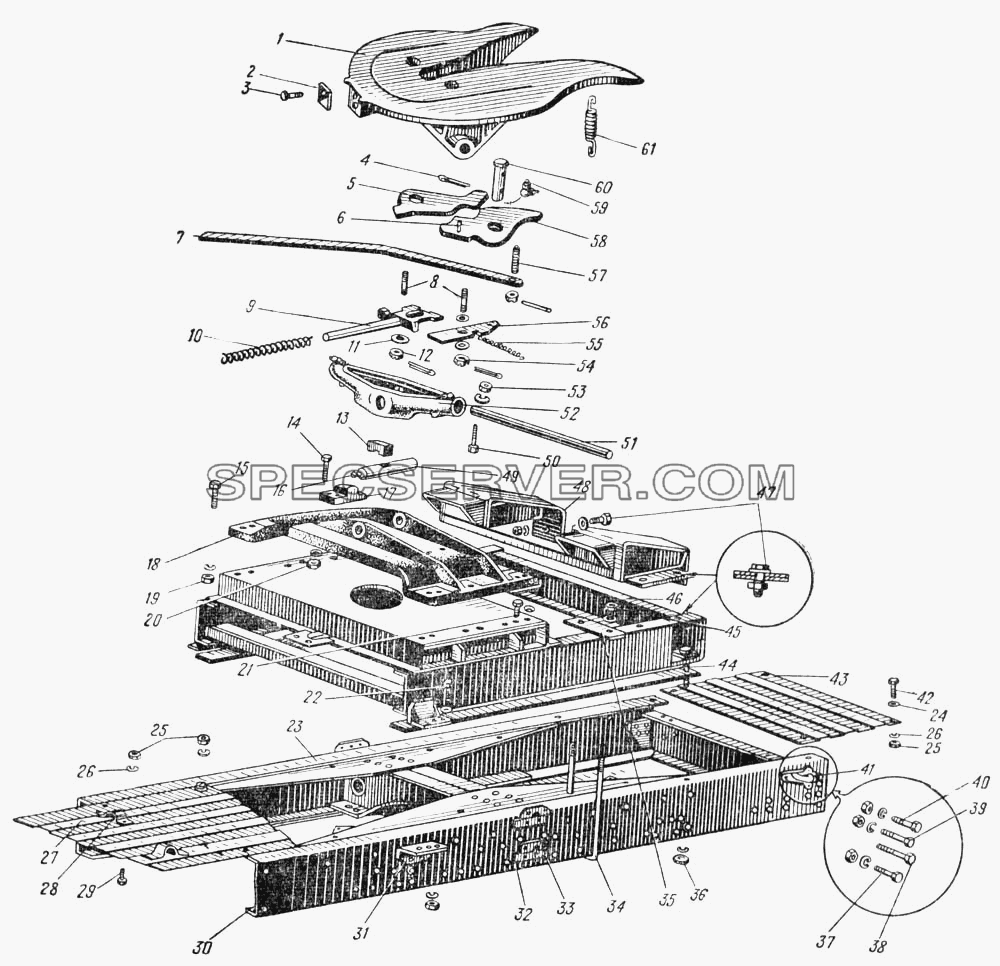

Седельное устройство и рама автомобиля Урал-375С (Рис. 59) для Урал-375 (список запасных частей)

Седельное устройство и рама автомобиля Урал-375С (Рис. 59) для Урал-375 (список запасных частей)

Седельное устройство и рама автомобиля Урал-375С (Рис. 59) для Урал-375 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 200В-2702010-А2 Седельное устройство в сборе
- 250560-П29 Гайка М16х1,5-6Н
- 250561-П29 Гайка М16х1,5-6Н
- 250959-П29 Гайка М12
- 252007-П Шайба 12,5
- 252017-П29 Шайба 16
- 252137-П2 Шайба 12 пружинная
- 252138-П2 Шайба 14 пружинная
- 252138-П9 Шайба пружинная 14
- 252139-П9 Шайба 16 пружинная
- 252139-П9 Шайба 16 пружинная
- 252139-П9 Шайба 16 пружинная
- 256908-П Заклепка 14х50
- 258041-П Шплинт 3х30
- 264040-П29 Масленка 2.3.90.01 в сборе
1 200В-2702028-А2 Седло в сборе
2 5204-2704140 Планка предохранительная
3 372179-П29 Болт предохранительный
4 258086-П Шплинт 6х60
5 200В-2703016 Захват седельного устройства правый
6 5204-2704124 Штифт левого захвата
7 200В-2703137 Рукоятка замка захватов
8 5204-2704117-В1 Шпилька
8 5204-2704117-В1 Шпилька
9 200В-2703028 Кулак запорный в сборе
10 210Д-2703033 Пружина запорного кулака
11 5204-2704136 Шайба запорного кулака
12 250959-П29 Гайка М12
13 210Д-2702046 Сухарь оси балансира
14 201548-П29 Болт М12х50
15 202125-П29 Болт М16х60
16 264040-П29 Масленка 2.3.90.01 в сборе
17 200В-2702064-А Буфер балансира
18 200В-2702018-В*2 Плита седельного устройства нижняя в сборе
19 250560-П29 Гайка М16х1,5-6Н
20 250514-П29 Гайка М12-6Н
21 202127-П29 Болт М16-6gх70
22 201594-П29 Болт М14-6gх55
23 375С-2-801020-Б Лонжерон правый
24 252006-П29 Шайба 10
25 250512-П29 Гайка М10
26 252136-П9 Шайба пружинная 10
27 375С-2801314 Площадка передняя в сборе
28 375-1203059 Хомут крепления выпускной съемной трубы
29 201498-П29 Болт М10-6gх28
30 375С-2801021-Б Лонжерон левый
31 375С-2702225 Кронштейн крепления надрамника нижний в сборе
32 201497-П29 Болт М10-6gх25
33 375С-8404034 Кронштейн переходный
34 375С-2702214 Стремянка крепления надрамника
35 375С-2702216 Накладка стремянки
36 250558-П29 Гайка М14-6Н
37 332653-П29 Болт М16х55
38 332666-П29 Болт М16х1,5х50
39 202118-П29 Болт М16х38
40 202117-П29 Болт М16-6gх35
41 353-2806011 Крюк буксирный задний левый
42 201497-П29 Болт М10-6gх25
43 375С-2801318 Площадка задняя в сборе
44 201597-П29 Болт М14х70
45 250560-П29 Гайка М16х1,5-6Н
46 375С-2702205-А Надрамник с подставой и салазками в сборе
47 201586-П29 Болт М14-6gх32
48 375С-2702150 Салазки седельного устройства в сборе
49 200В-2702044-Г*2 Ось балансира
50 372290-П29 Болт М14х92 стопорный
51 210Д-2702032-А Ось седла
52 200В-2702040-Г1*2 Балансир седла
53 250559-П29 Гайка М14х1,5-6Н
54 250959-П29 Гайка М12
55 200В-2703146 Пружина защелки
56 5204-2704138 Защелка запорного кулака
57 310463-П29 Шпилька М12-М12х25 крепления рукоятки
58 200В-2703015 Захват седельного устройства левый в сборе
59 264040-П29 Масленка 2.3.90.01 в сборе
60 5204-2704125 Палец захвата
61 5243-3508094 Пружина оттяжная
