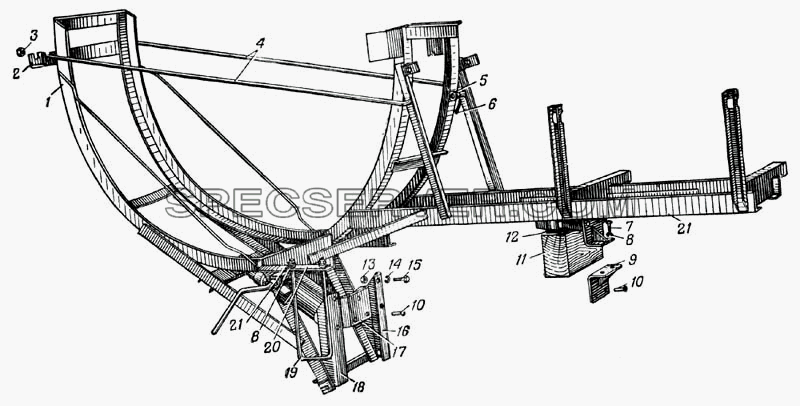

Запчасти: Вертикальный держатель запасного колеса (Рис. 160) для Урал-375
Вертикальный держатель запасного колеса (Рис. 160) для Урал-375 (список запасных частей)
Таблица запасных частей

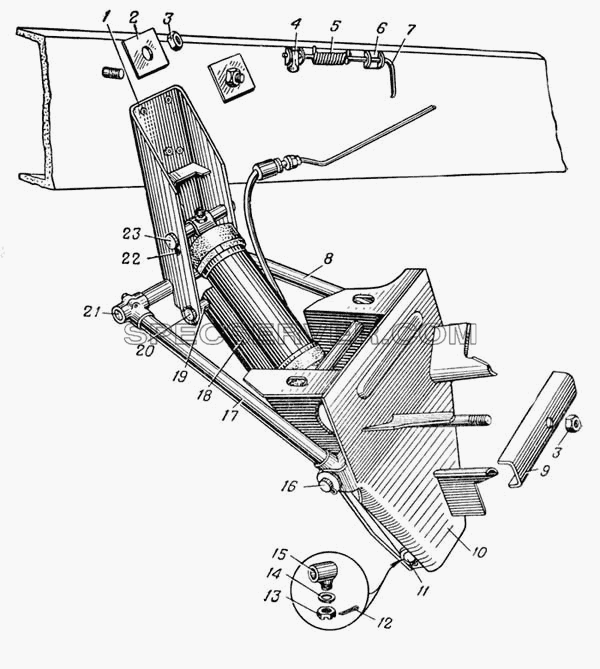

Запчасти: Горизонтальный держатель запасного колеса (Рис. 161) для Урал-375
Горизонтальный держатель запасного колеса (Рис. 161) для Урал-375 (список запасных частей)
Таблица запасных частей

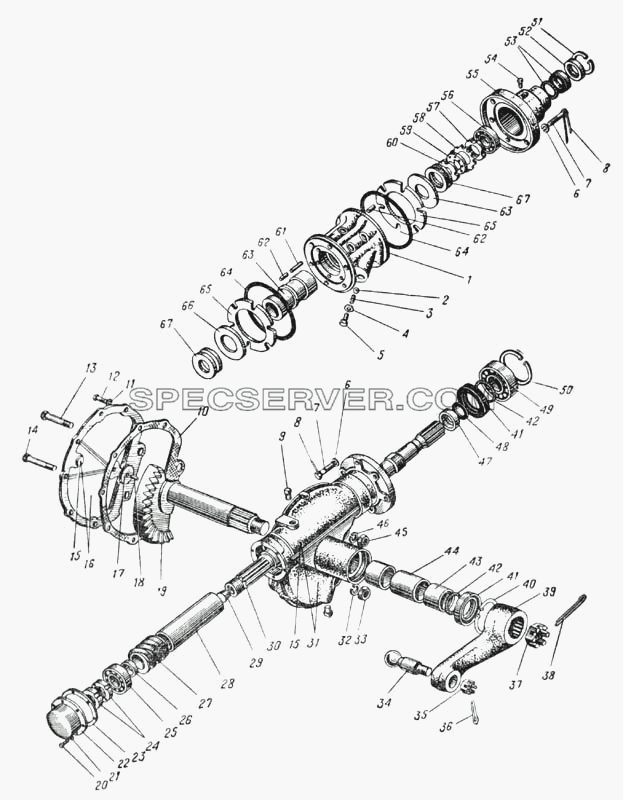

Запчасти: Рулевой механизм (Рис. 85) для Урал-375
Рулевой механизм (Рис. 85) для Урал-375 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
200-3401037 |
Червяк и сектор рулевого управления |
- |
|
375-3400020 |
Механизм рулевого управления в сборе (комплект без рулевого колеса и кардана)(только для запасных частей) |
- |
|
375-3401033 |
Сальник в сборе |
- |
|
375-3401033 |
Сальник в сборе |
- |
|
375-3401040-А2 |
Вал рулевого управления с заглушкой в сборе |
- |
|
375-3401064 |
Шайба регулировочная толщиной 0,5мм |
- |
|
375-3401065 |
Шайба регулировочная толщиной 0,85мм |
- |
|
375-3401066 |
Шайба регулировочная толщиной 0,4мм |
- |
|
375-3401077 |
Шайба регулировочная толщиной 0,1мм |
- |
|
375-3401079 |
Шайба регулировочная толщиной 0,15мм |
- |
|
375-3430020 |
Корпус золотника с обратным клапаном в сборе |
- |
|
375-3430030 |
Корпус золотника гидроусилителя с золотником в сборе (комплект)(только для запасных частей) |
- |
|
375-3430050-Б |
Крышка золотника в сборе |
1 |
|
375-3430021 |
Корпус золотника |
2 |
|
11,113мм (7/16") |
Шарик диаметром |
3 |
|
375-3430091 |
Пружина обратного клапана |
4 |
|
375-3430056 |
Прокладка |
5 |
|
375-3430095 |
Пробка обратного клапана |
6 |
|
375-3430081 |
Прокладка уплотнительная |
7 |
|
332558-П29 |
Болт М10х28 |
8 |
|
258286-П |
Шплинт-проволока 1,6х300 |
9 |
|
Н-1918 |
Пробка К3/8" |
10 |
|
375-3401084 |
Прокладка |
11 |
|
252136-П9 |
Шайба пружинная 10 |
12 |
|
201497-П29 |
Болт М10-6gх25 |
13 |
|
332676-П29 |
Болт М16х78 |
14 |
|
332588-П29 |
Болт М14х75 |
15 |
|
375-3401039 |
Сухарь-опора |
16 |
|
375-3401080-Б |
Крышка картера боковая в сборе |
17 |
|
375-3401063 |
Шайба регулировочная толщиной 1,5мм |
18 |
|
375-3401074 |
Шпилька червячного сектора |
19 |
|
200-3401065-Б |
Сектор червячный в сборе |
20 |
|
201417-П29 |
Болт М6-6gх14 |
21 |
|
252137-П9 |
Шайба пружинная 12 |
22 |
|
375-3401061-А |
Крышка картера нижняя |
23 |
|
375-3401058 |
Прокладка нижней крышки |
24 |
|
375-3401132 |
Гайка круглая |
25 |
|
2306К |
Подшипник роликовый радиальный однорядный |
26 |
|
375-3401122 |
Кольцо упорное |
27 |
|
200-3401038 |
Червяк рулевого управления |
28 |
|
375-3401131 |
Втулка распорная |
29 |
|
375-3401042 |
Заглушка |
30 |
|
375-3401041-А2 |
Вал рулевого управления |
31 |
|
375-3401010-А |
Картер рулевого управления с сухарем в сборе |
32 |
|
252138-П9 |
Шайба пружинная 14 |
33 |
|
250558-П29 |
Гайка М14-6Н |
34 |
|
377-3003032 |
Палец шаровой |
35 |
|
250907-П29 |
Гайка М18х1,5 |
36 |
|
258054-П |
Шплинт 4х30 |
37 |
|
335065-П29 |
Гайка М33х1,5 |
38 |
|
258073-П |
Шплинт 5х60 |
39 |
|
375-3401090 |
Сошка рулевого управления |
40 |
|
339298-П |
Кольцо стопорное 65 |
41 |
|
375-3401032 |
Манжета сальника |
42 |
|
375-3401028 |
Пружина сальника |
43 |
|
943/45 |
Подшипник игольчатый |
44 |
|
375-3401085-А |
Втулка распорная |
45 |
|
250560-П29 |
Гайка М16х1,5-6Н |
46 |
|
252139-П9 |
Шайба 16 пружинная |
47 |
|
375-3401123 |
Кольцо сальника |
48 |
|
375-3401127 |
Кольцо уплотнительное |
49 |
|
2307К |
Подшипник роликовый радиальный однорядный |
50 |
|
375-3401125-Б |
Кольцо стопорное |
51 |
|
375-3430068 |
Кольцо стопорное |
52 |
|
375-3430065 |
Кольцо уплотнительное в сборе |
53 |
|
375-3430057 |
Сальник вала рулевого управления в сборе |
54 |
|
339132-П29 |
Штуцер М12х1х22 |
55 |
|
375-3430051 |
Крышка золотника |
56 |
|
2206К |
Подшипник роликовый радиальный однорядный |
57 |
|
375-3401071 |
Контргайка |
58 |
|
375-3401093 |
Шайба стопорная |
59 |
|
375-3401067 |
Шайба стопорная |
60 |
|
375-3401068 |
Гайка крепления золотника со штифтом в сборе |
61 |
|
375-3430062 |
Пружина плунжера |
62 |
|
375-3430060 |
Плунжер золотника |
63 |
|
375-3430055 |
Золотник |
64 |
|
375-3430080-А |
Кольцо уплотнительное |
65 |
|
375-3430064 |
Кольцо плунжеров опорное |
66 |
|
375-3430063 |
Кольцо плунжеров подвижное |
67 |
|
8207 |
Подшипник шариковый упорный однорядный |
| |
