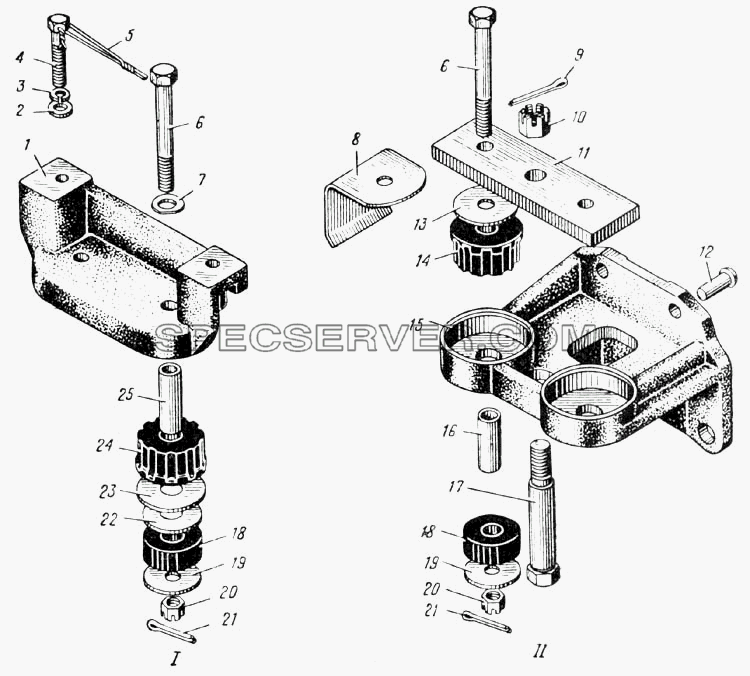

Запчасти: Подвеска двигателя (Рис.7) для Урал-375
Подвеска двигателя (Рис.7) для Урал-375 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
375-1001042 |
Кронштейн задней опоры двигателя правый |
1 |
|
375-1001010-Б |
Кронштейн передней опоры двигателя |
2 |
|
252007-П29 |
Шайба 12 |
3 |
|
252137-П9 |
Шайба пружинная 12 |
4 |
|
206582-П29 |
Болт М12х45 |
5 |
|
258290-П |
Шплинт-проволока 1,6х400 |
6 |
|
332576-П29 |
Болт М14х1,5х88 |
7 |
|
335912-П29 |
Шайба 14,5 |
8 |
|
375-1001047 |
Отражатель кронштейна подвески двигателя |
9 |
|
258056-П29 |
Шплинт 4х40 |
10 |
|
250907-П29 |
Гайка М18х1,5 |
11 |
|
375-1001055 |
Накладка подушек задней опоры двигателя в сборе |
12 |
|
256906-П |
Заклепка 14х45 |
13 |
|
336389-П29 |
Шайба 14,5 |
14 |
|
375-1001045-А |
Подушка опоры двигателя верхняя |
15 |
|
375-1001051 |
Кронштейн задней опоры двигателя левый |
16 |
|
375-1001056 |
Втулка распорная подушек задней опоры двигателя |
17 |
|
332761-П29 |
Болт М18х1,5х108 |
18 |
|
375-1001052-А |
Подушка опоры двигателя нижняя |
18 |
|
375-1001052-А |
Подушка опоры двигателя нижняя |
19 |
|
336017-П29 |
Шайба 14,5 |
20 |
|
250870-П29 |
Гайка М14х1,5 |
21 |
|
258041-П29 |
Шплинт 3,2х32 |
22 |
|
336022-П29 |
Шайба 20,5 |
23 |
|
336023-П29 |
Шайба 20,5 |
24 |
|
375-1001045-А |
Подушка опоры двигателя верхняя |
25 |
|
375-1001053 |
Втулка распорная передней опоры двигателя |

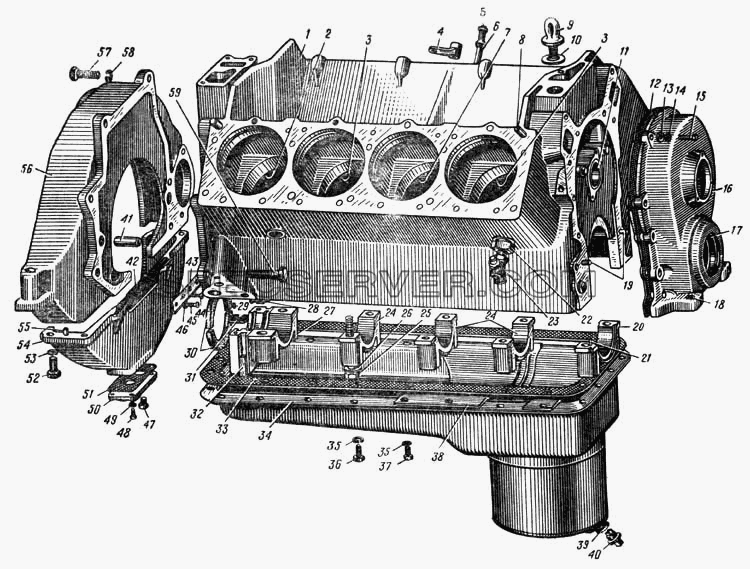

Запчасти: Блок цилиндров, масляный картер, крышки подшипников коленчатого вала, втулки распределительного вала, картер маховика (Рис.8) для Урал-375
Блок цилиндров, масляный картер, крышки подшипников коленчатого вала, втулки распределительного вала, картер маховика (Рис.8) для Урал-375 (список запасных частей)
Таблица запасных частей

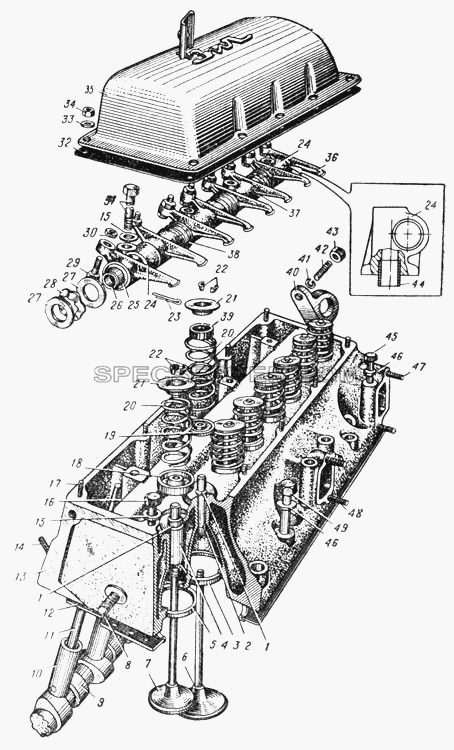

Головка блока цилиндров, клапаны и толкатели (Рис.9) для Урал-375 (список запасных частей)
Головка блока цилиндров, клапаны и толкатели (Рис.9) для Урал-375 (список запасных частей)
Таблица запасных частей
№ |
|
Номер детали |
Наименование запчасти |
- |
|
130-1003258 |
Крышка головки блока цилиндров с прокладкой в сборе |
- |
|
130-1003260 |
Крышка головки блока цилиндров в сборе |
- |
|
130-1007032-БР1 |
Втулка впускного клапана направляющая, увеличенная на 0,3 мм (только для запасных частей) |
- |
|
130-1007033-Р1 |
Втулка выпускного клапана направляющая, увеличенная на 0,3 мм (только для запасных частей) |
- |
|
130-1007079-Р1 |
Седло впускного клапана, увеличенное на 0,3 мм (только для запасных частей) |
- |
|
130-1007080-Р1 |
Седло выпускного клапана, увеличенное на 0,3 мм (только для запасных частей) |
- |
|
130-1007098 |
Коромысло клапанов с осью и стойками в сборе |
- |
|
130-1007115 |
Винт коромысла регулировочный с гайкой в сборе (только для запасных частей) |
- |
|
131-1003258 |
Крышка головки блока цилиндров с прокладкой в сборе |
- |
|
375-1000108 |
Комплект гильз и деталей поршневой группы на один двигатель (только для запасных частей) |
- |
|
375-1000109 |
Комплект гильзы и деталей поршневой группы на один цилиндр (только для запасных частей) |
- |
|
375-1003010-Б |
Головка блока цилиндров с клапанами и шпильками правая в сборе |
- |
|
375-1003011-Б |
Головка блока цилиндров с клапанами и шпильками левая в сборе |
- |
|
375-1103010-А |
Пробка дополнительного топливного бака в сборе |
- |
|
ВЗ-1002017 |
Блок цилиндров в сборе и маслоприемник - комплект (только для запасных частей) |
1 |
|
307775-П |
Кольцо направляющей втулки пружинное |
2 |
|
130-1007032-Б |
Втулка впускного клапана направляющая |
3 |
|
130-1007079 |
Седло впускного клапана |
4 |
|
130-1007033 |
Втулка выпускного клапана направляющая |
5 |
|
130-1007080 |
Седло выпускного клапана |
6 |
|
130-1007010-Б |
Клапан впускной |
7 |
|
130-1007015-Б |
Клапан выпускной в сборе |
8 |
|
307175-П8 |
Шпилька М12-М12х1,25х34 |
9 |
|
130-1006015 |
Вал распределительный |
10 |
|
130-1007055 |
Толкатель клапана |
11 |
|
130-1007176-А |
Штанга толкателя клапана |
12 |
|
375-1003020-А |
Прокладка головки блока цилиндров в сборе |
13 |
|
375-1003012-Б |
Головка блока цилиндров с седлами и направляющими втулками клапанов в сборе |
14 |
|
307172-П8 |
Шпилька М10-М10х1х43 крепления впускной трубы |
15 |
|
305790-П8 |
Шайба 12 болта |
16 |
|
301341-П |
Болт М12х120 крепления головки |
17 |
|
307159-П8 |
Шпилька М8-М8х14 крепления крышки |
18 |
|
130-1007310 |
Механизм вращения выпускного клапана в сборе |
19 |
|
130-1007023 |
Шайба клапанной пружины впускного клапана |
20 |
|
130-1007020 |
Пружина клапана |
21 |
|
130-1007024-Б |
Тарелка клапанной пружины |
22 |
|
130-1007028 |
Сухарь клапана |
23 |
|
258027-П |
Шплинт 2,5х30 |
24 |
|
130-1007107 |
Стойка оси коромысла клапанов |
25 |
|
130-1007118 |
Втулка коромысла (заготовка) |
26 |
|
130-1007100 |
Ось коромысла с заглушками в сборе |
27 |
|
305608-П8 |
Шайба 23 оси коромысла |
28 |
|
305765-П |
Шайба пружинная 23 оси коромысла |
29 |
|
130-1007117 |
Винт коромысла регулировочный |
30 |
|
130-1007073 |
Гайка регулировочного винта |
31 |
|
301342-П |
Болт М12х185 крепления головки и стойки оси коромысел клапанов |
32 |
|
130-1003270-А |
Прокладка крышки головки блока цилиндров |
33 |
|
252005-П8 |
Шайба 8 |
34 |
|
250510-П8 |
Гайка М8 |
35 |
|
131-1003260 |
Крышка головки блока цилиндров в сборе |
36 |
|
130-1007110 |
Коромысло клапана со втулкой в сборе |
37 |
|
130-1007106 |
Стойка оси коромысла клапанов маслоподводная |
37 |
|
375-1103008-Б |
Прокладка пробки |
38 |
|
130-1007127 |
Пружина коромысел распорная |
38 |
|
375-1103027 |
Пластина пружинная пробки |
39 |
|
130-1007014-Б |
Манжета впускного клапана |
39 |
|
2201с60 |
Цепочка пробки в сборе |
40 |
|
130-1001140 |
Ушко подъема двигателя |
40 |
|
330513-П29 |
Болт М6х11 |
41 |
|
252137-П2 |
Шайба 12 пружинная |
42 |
|
414103-П8 |
Шпилька М12-М12х1,25х30 крепления ушка |
43 |
|
250515-П8 |
Гайка М12х1,25 |
44 |
|
130-1007111 |
Втулка стойки центрирующая |
45 |
|
301340-П |
Болт М12х110 крепления головки |
46 |
|
305814-П8 |
Шайба 12 болта |
47 |
|
130-1008147 |
Шпилька крепления выпускного газопровода |
48 |
|
131-1008147 |
Шпилька крепления выпускного газопровода |
49 |
|
301339-П |
Болт М12х70 крепления головки |
| |
