Запчасти: Заднее крыло (Рис. 153) для Урал-375

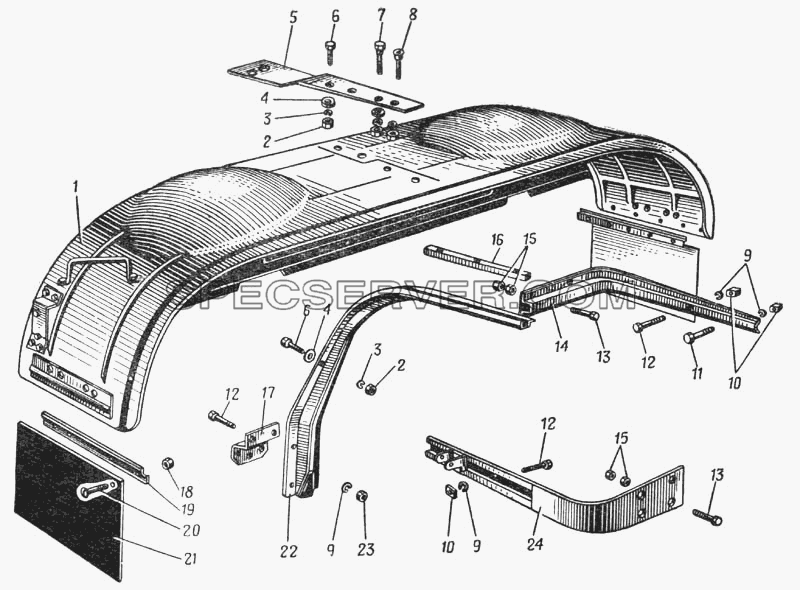

Заднее крыло (Рис. 153) для Урал-375 (список запасных частей)

Заднее крыло (Рис. 153) для Урал-375 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 375С-8404012 Крыло заднее правое в сборе
- 375С-8404053 Кронштейн крыла передний левый
1 375С-8404013 Крыло заднее левое в сборе
2 250510-П29 Гайка М8-6Н
3 252135-П9 Шайба пружинная 8
4 252038-П29 Шайба 8,5
5 375-8404036-А Растяжка крыла
6 201457-П29 Болт М8-6gх22
7 200271-П29 Болт М8-6gх60
8 211101-П29 Болт М8х55
9 252136-П9 Шайба пружинная 10
10 334375-П29 Гайка М10
11 201500-П29 Болт М10
12 201497-П29 Болт М10-6gх25
13 201544-П29 Болт М12-6gх40
14 375С-8404043 Кронштейн крыла задний в сборе
15 250514-П29 Гайка М12-6Н
16 375С-8404035 Подкладка
17 375С-8404034 Кронштейн переходный
18 250508-П29 Гайка М6-6Н
19 375С-8404051 Планка щитка
20 201418-П29 Болт М6-6gх16
21 375С-8404050 Щиток противогрязевый
22 375С-8404033 Кронштейн заднего крыла средний
23 250512-П29 Гайка М10
24 375С-8404040 Кронштейн крыла передний правый в сборе
32 201497-П29 Болт М10-6gх25
Запчасти: Платформа автомобиля Урал-375Д (Рис. 154) для Урал-375

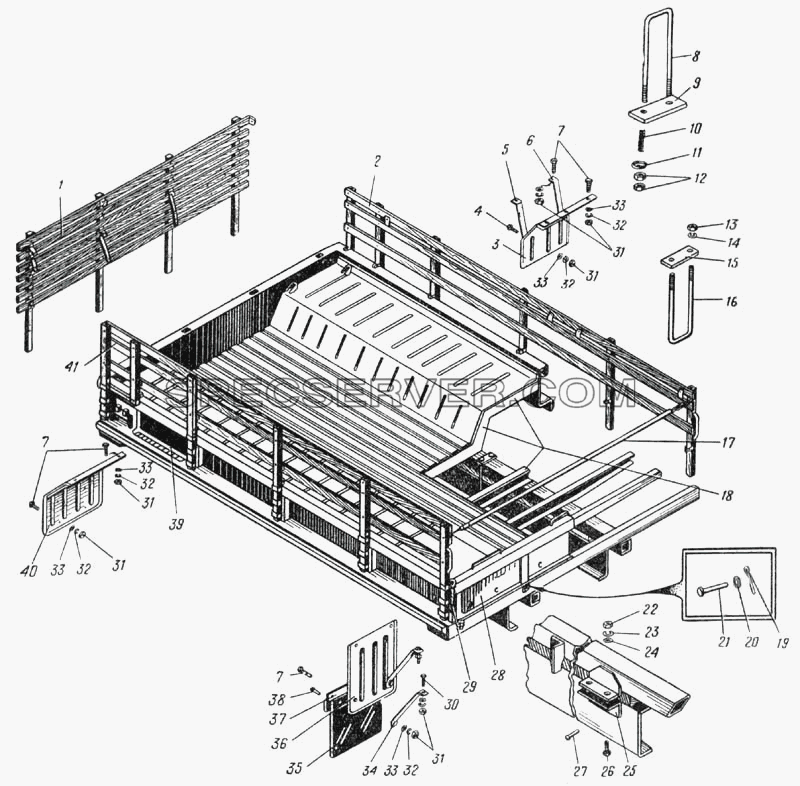

Платформа автомобиля Урал-375Д (Рис. 154) для Урал-375 (список запасных частей)

Платформа автомобиля Урал-375Д (Рис. 154) для Урал-375 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 201590-П29 Болт М14х42
- 375-8500005 Платформа с тентом в сборе
- 375-8500046 Платформа в сборе
- 375-8505025 Цепь платформы в сборе
- 375-8507015 Крышка инструментального ящика правая в сборе
- 377-8500037 Платформа в сборе
- 377-8501071 Угольник крепления платформы нижний
- 377-8511056 Брызговик задний правый
1 375-8504100 Решетка переднего борта в сборе
2 375-8502200 Решетка бокового борта правая в сборе
3 375-8500024 Брызговик передний правый
4 201454-П29 Болт М8-6gх16
5 375-8500018 Распорка переднего правого брызговика короткая
6 375-8500017 Распорка переднего правого брызговика длинная
7 201455-П29 Болт М8-6gх18
7 201455-П29 Болт М8-6gх18
8 375-8500108 Стремянка крепления платформы к раме передняя
9 375-8500019 Накладка стремянки передняя
10 375-8500107 Пружина крепления платформы
11 375-8500109 Шайба крепления платформы
12 250561-П29 Гайка М16х1,5-6Н
13 250558-П29 Гайка М14-6Н
14 252138-П9 Шайба пружинная 14
15 375-8500021 Накладка стремянки
16 375-8500020 Стремянка крепления платформы к раме
17 375-8500080 Ремень ограничительный в сборе
18 375-8501010 Основание платформы в сборе
19 258052-П Шплинт 4х20
20 252007-П29 Шайба 12
21 260095-П29 Палец 12х60
22 250558-П29 Гайка М14-6Н
23 252138-П29 Шайба пружинная 14
24 255016-П29 Шайба 14,5
25 375-8501071 Угольник крепления платформы нижний
26 201591-П29 Болт М14-6gх45
27 256840-П Заклепка 10х28
28 375-8503010 Борт задний в сборе
29 375-8505028-Б Чехол цепи заднего борта в сборе
30 201456-П29 Болт М8-6gх20
31 250510-П29 Гайка М8-6Н
32 252135-П9 Шайба пружинная 8
33 252005-П29 Шайба 8
34 375-8500027-Б Кронштейн заднего брызговика
35 375-8500028 Брызговик задний нижний
36 375-8500026-Б Брызговик задний
37 375-8500029 Планка заднего брызговика
38 252592-П Заклепка 5х12
39 375-8507020 Крышка инструментального ящика левая в сборе
40 375-8500025 Брызговик передний левый
41 375-8502201 Решетка бокового борта левая в сборе
Запчасти: Платформа автомобиля Урал-377 (Рис. 155) для Урал-375

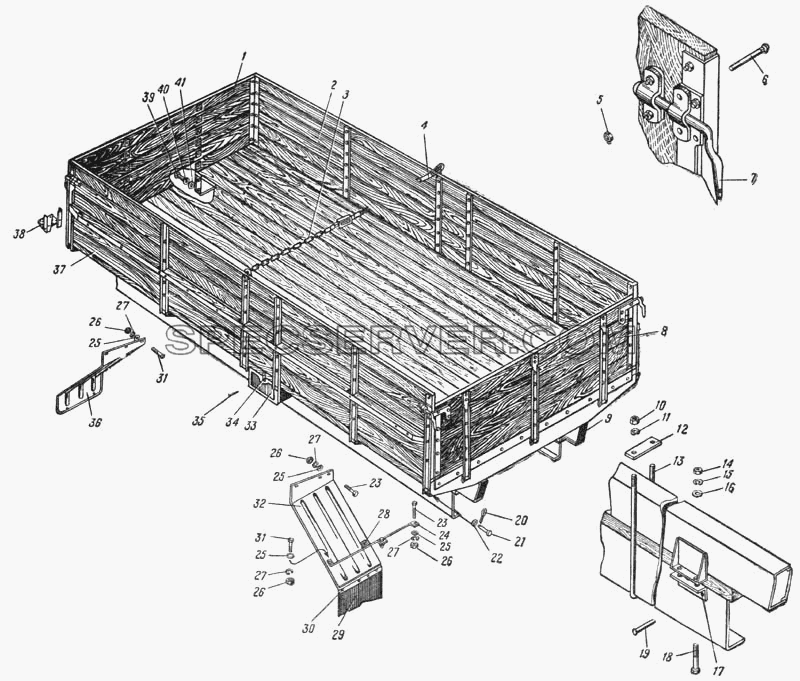

Платформа автомобиля Урал-377 (Рис. 155) для Урал-375 (список запасных частей)

Платформа автомобиля Урал-377 (Рис. 155) для Урал-375 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 201590-П29 Болт М14х42
- 258053-П Шплинт 4х25
- 353-8501080 Шайба
- 354-8502060 Палец
- 377-8501071 Угольник крепления платформы нижний
- 377-8504200 Подножка переднего борта правая в сборе
- 377-8511066 Кронштейн брызговика наружный правый
- 377-8511067 Кронштейн брызговика внутренний правый
1 377-8504010 Борт платформы передний в сборе
2 377-8502010 Борт платформы боковой правый в сборе
3 377-8502098 Цель левая в сборе
4 377-8502094 Цепь правая в сборе
5 250512-П29 Гайка М10
6 211134-П29 Болт М10х70
7 377-8505018 Крюк запора платформы
8 377-8503010 Борт задний в сборе
9 377-8501010-А Основание платформы в сборе
10 250561-П29 Гайка М16х1,5-6Н
11 252159-П9 Шайба пружинная 16
12 377-8500112 Накладка стремянки
13 377-8500106 Стремянка крепления платформы к раме
14 250558-П29 Гайка М14-6Н
15 252138-П29 Шайба пружинная 14
16 255016-П29 Шайба 14,5
17 375-8501071 Угольник крепления платформы нижний
18 201591-П29 Болт М14-6gх45
19 256840-П Заклепка 10х28
20 258053-П Шплинт 4х25
21 354-8502060 Палец
22 353-8501080 Шайба
23 201455-П29 Болт М8-6gх18
24 377-8511065 Кронштейн брызговика внутренний левый
25 252005-П29 Шайба 8
26 250510-П29 Гайка М8-6Н
27 252135-П9 Шайба пружинная 8
28 377-8511064 Кронштейн брызговика наружный левый
29 375-8500028 Брызговик задний нижний
30 375-8500029 Планка заднего брызговика
31 201454-П29 Болт М8-6gх16
32 377-8511057 Брызговик задний левый
33 377-8507050 Дверца ящика платформы в сборе
34 377-8507074 Запор двери ящика платформы в сборе
35 248039-П Шуруп 5х40
36 377-8511023 Брызговик передний левый
37 377-8502011 Борт платформы боковой левый в сборе
38 377-8504201 Подножка переднего борта левая в сборе
39 201497-П29 Болт М10-6gх25
40 252136-П9 Шайба пружинная 10
41 252006-П29 Шайба 10

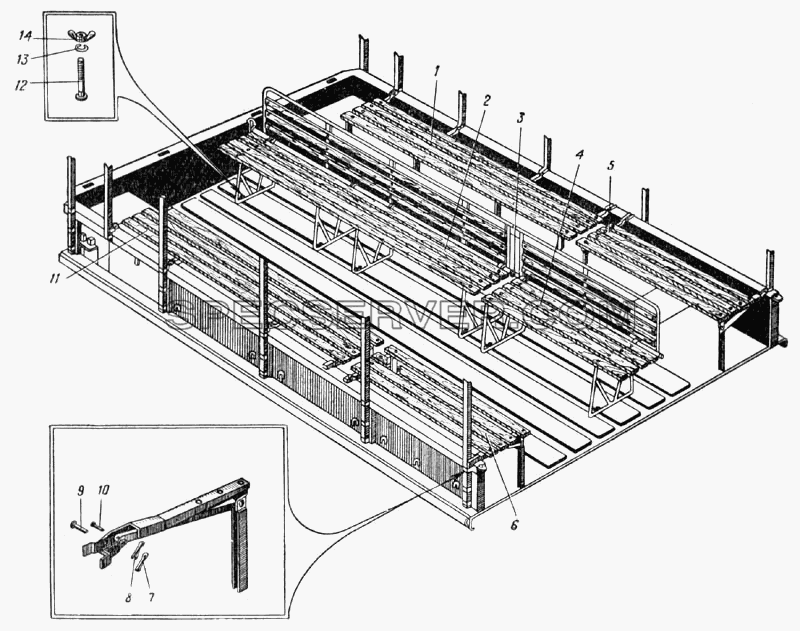

Сиденья платформы автомобиля Урал-375Д (Рис. 156) для Урал-375 (список запасных частей)

Сиденья платформы автомобиля Урал-375Д (Рис. 156) для Урал-375 (список запасных частей)

Сиденья платформы автомобиля Урал-375Д (Рис. 156) для Урал-375 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 260015-П29 Палец 6х28
1 375-8506010 Сиденье боковое длинное правое в сборе
2 375-8506105 Сиденье среднее длинное в сборе
3 375-8506163 Палец стопорный в сборе
4 375-8506140 Сиденье среднее короткое в сборе
5 375-8506050 Сиденье боковое короткое правое в сборе
6 375-8506051 Сиденье боковое короткое левое в сборе
7 258011-П29 Шплинт 2х10
8 258038-П29 Шплинт 3,2х16
9 260065-П29 Палец 10х48
10 260014-П29 Палец 6х25
11 375-8506011 Сиденье боковое длинное левое в сборе
12 331479-П29 Болт специальный М10х58 крепления среднего сиденья к основанию
13 252136-П9 Шайба пружинная 10
14 251514-П29 Гайка-барашек М10

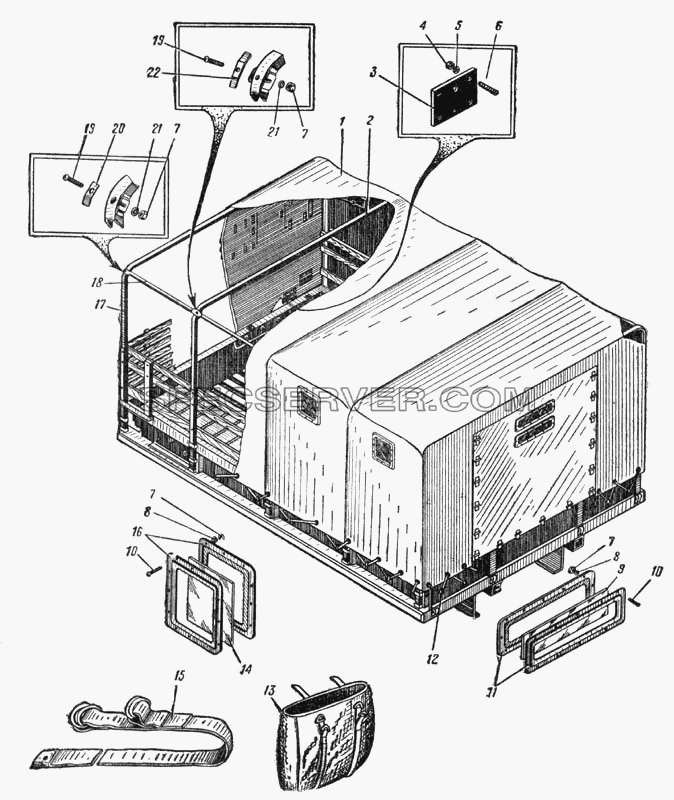

Тент платформы автомобиля Урал-375Д (Рис. 157) для Урал-375 (список запасных частей)

Тент платформы автомобиля Урал-375Д (Рис. 157) для Урал-375 (список запасных частей)

Тент платформы автомобиля Урал-375Д (Рис. 157) для Урал-375 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 375-8508010-В1 Тент платформы в сборе
2 375-8508107 Дуга тента средняя в сборе
3 375-8508108 Прокладка тента платформы
4 250464-П29 Гайка М5-6Н
5 252003-П29 Шайба 5
6 220078-П29 Винт М5-6gх12
7 250462-П29 Гайка М4-6Н
7 334022-П29 Гайка М4
8 252133-П9 Шайба пружинная 5
9 375-8508044-Б Стекло окна
10 220051-П29 Винт М4-6gх10
11 375-8508043-Б Рамка заднего окна тента
12 375-8508015-Б Канат крепления тента в сборе
13 375-8508150 Чехол для укладки тента в сборе
14 375-8508033-Б Стекло окна
15 375-8508158 Ремень укладки дуг тента в сборе
16 375-8508032-Б Рамка бокового окна тента
17 375-8508106 Дуга тента передняя в сборе
18 375-8508077 Труба распорная дуг тента в сборе
19 220052-П29 Винт М4-6gх12
20 375-8508058 Пружина крепления распорок дуг крайняя
21 252132-П9 Шайба пружинная 4
22 375-8508059 Пружина крепления распорок дуг средняя

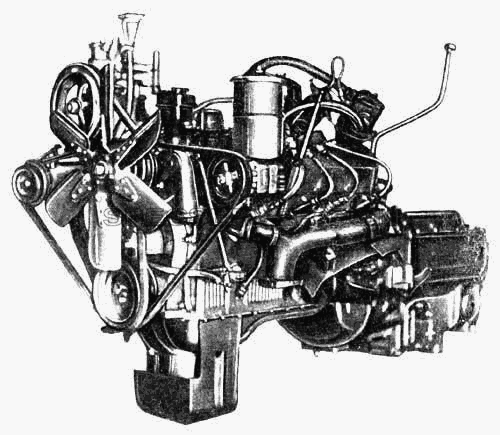

Двигатель в сборе (Рис. 6) для Урал-375 (список запасных частей)

Двигатель в сборе (Рис. 6) для Урал-375 (список запасных частей)

Двигатель в сборе (Рис. 6) для Урал-375 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 375-1000261 Двигатель в сборе
- 375Я4-1000260 Двигатель в сборе
