6-3. Самостоятельное техническое обслуживание

*

: Замените  предохранитель  предохранителем  с  тем  же  номинальным

значением тока, что и у исходного предохранителя.

13 DEICER

20

Обогреватель

зоны

щеток

стеклоочистителей ветрового стекла

14 H-LP CLN

30

Стеклоочиститель фар

15 MIR HTR

10

Обогреватели  наружных  зеркал  заднего
вида,  система  распределенного  впрыска
топлива/система

последовательного

распределенного впрыска топлива

Предохранитель

Сила

тока, А

Электрическая цепь

601

6-3. Самостоятельное техническое обслуживание

6

Тех
нич

еск
ое

 обслуж

ивани

е

 и

 ух

од
 за

 автомоби

лем

■

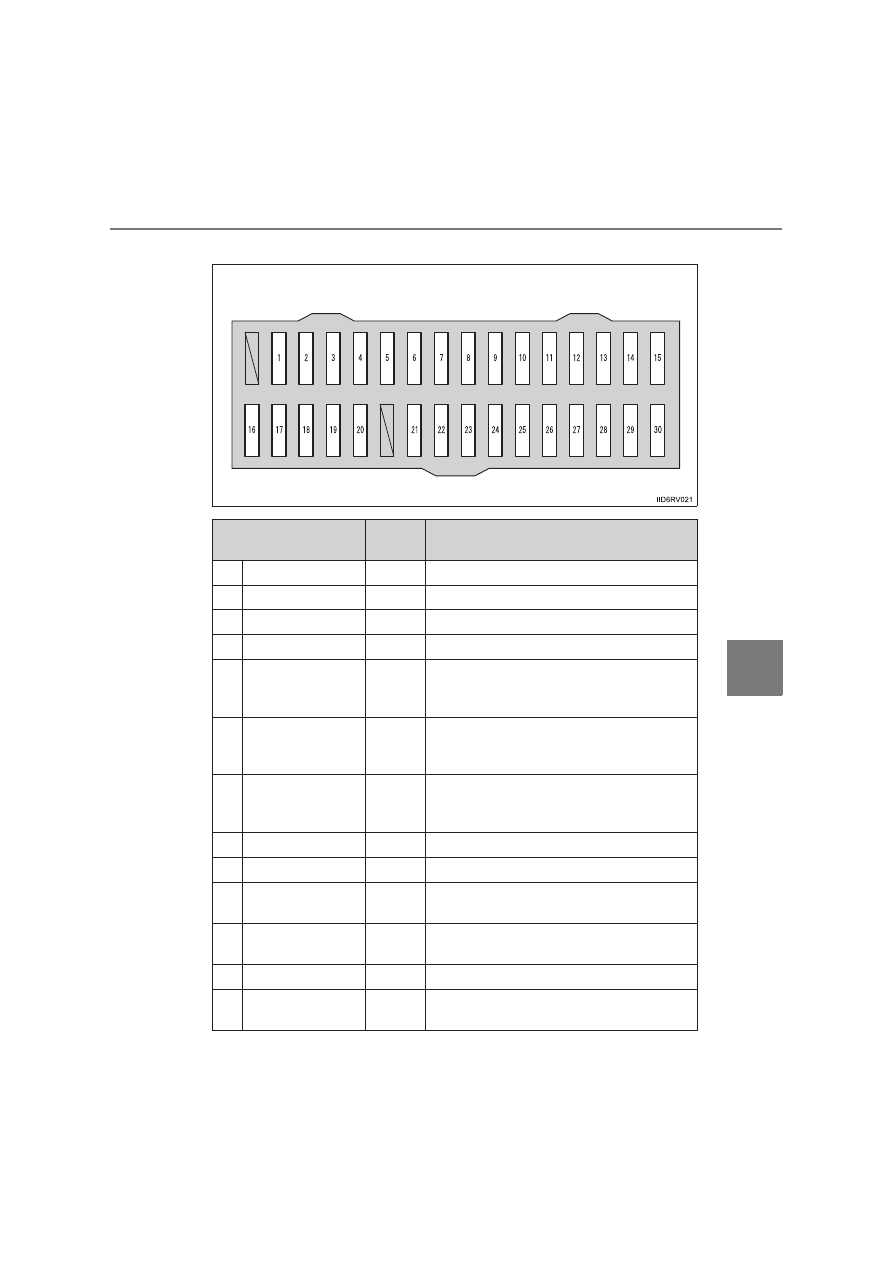

Под панелью приборов

Предохранитель

Сила

тока, А

Электрическая цепь

1

STOP

7,5

Стоп-сигналы

2

S/ROOF

10

Люк

3

AM1

5

IG1 NO.1, IG1 NO.2, IG1 NO.3, ACC

4

OBD

7,5

Система бортовой диагностики

5

D/L NO.2

20

Система

запирания

дверей

с

электроприводом  (боковые  двери), ECU
корпуса

6

FOG RR

7,5

Задний

противотуманный

фонарь,

индикатор

заднего

противотуманного

фонаря

7

D/L BACK

10

Система

запирания

дверей

с

электроприводом

(дверь

багажного

отделения)

8

P/OUTLET NO.1

15

Электрические розетки

9

DOOR D

20

Стекло с электроприводом двери водителя

10 DOOR R/R

20

Стекло  с  электроприводом  правой  задней
двери

11 DOOR R/L

20

Стекло  с  электроприводом  левой  задней
двери

12 WIP RR

15

Стеклоочиститель заднего стекла

13 WSH

15

Омыватель  ветрового  стекла,  омыватель
заднего стекла

602

6-3. Самостоятельное техническое обслуживание

14 GAUGE

7,5

Фонари  заднего  хода,  система  монитора
слепых  зон,  внутреннее  зеркало  заднего
вида

15 WIP FR

25

Стеклоочистители  ветрового  стекла, ECU
стеклоочистителей  ветрового  стекла  с
датчиком дождя

16 SFT LOCK-ACC

5

ECU  системы  блокировки  управления
трансмиссией

17 P/OUTLET NO.2

15

Электрические розетки

18 ACC

7,5

Электрические  розетки,

аудиосистема,

наружные  зеркала  заднего  вида, ECU
корпуса, ECU системы  Стоп-Старт,  часы,
датчик электрического тока

19 PANEL

7,5

Переключатель

дополнительного

отопителя,  переключатель VSC OFF,
комбинация  приборов  (индикаторы  и
контрольные

лампы),

главный

переключатель BSM, переключатель
включения

полного

привода,

переключатель  обогрева  зоны  щеток
стеклоочистителей

ветрового

стекла,

переключатель DAC, система
распределенного впрыска топлива/система
последовательного

распределенного

впрыска топлива, ECU датчика помощи при
парковке Toyota, переключатели
обогревателей  сидений,  ручной  регулятор
высоты света фар,  электрические розетки,
переключатели

электропривода

двери

багажного

отделения,

переключатели

системы

кондиционирования

воздуха,

переключатель  обогрева  заднего  стекла,
аудиосистема, выключатель системы Стоп-
Старт,  подсветка  держателя  стаканов,
переключатели

рулевого

управления,

переключатель модуля водителя

20 TAIL

10

Передние

габаритные

огни,

задние

фонари,  противотуманные  фары,  задние
противотуманные

фонари,

подсветка

номерного знака

Предохранитель

Сила

тока, А

Электрическая цепь

603

6-3. Самостоятельное техническое обслуживание

6

Тех
нич

еск
ое

 обслуж

ивани

е

 и

 ух

од
 за

 автомоби

лем

21 EPS-IG

5

Контрольная

лампа

системы

электрического

усилителя

рулевого

управления

22 ECU-IG NO.1

10

ECU системы Dynamic Torque Control AWD,
датчик рулевого управления, ECU системы
автоматической  корректировки  высоты
света

фар,

комбинация

приборов

(индикаторы

и

контрольные

лампы),

переключатель

управления

переключением передач

23 ECU-IG NO.2

5

ECU  корпуса,  беспроводное  управление,
ECU  системы  блокировки  управления
трансмиссией,  интеллектуальная  система
входа и запуска, датчик дождя, ECU люка,
аудиосистема, ECU двери  багажного
отделения  с  электроприводом,  система
предупреждения  о  давлении  в  шинах,
система LDA

24 HTR-IG

7,5

ECU

переключатели

системы

кондиционирования

воздуха,

переключатели

системы

кондиционирования

воздуха,

переключатель  обогрева  заднего  стекла,
переключатель дополнительного отопителя

25 S-HTR LH

10

Обогреватель левого сиденья

26 S-HTR RH

10

Обогреватель правого сиденья

27 IGN

7,5

C/OPN,

топливный

насос,

система

распределенного впрыска топлива/система
последовательного

распределенного

впрыска  топлива,  стоп-сигналы, ECU
системы  блокировки  рулевого  управления,
ECU автоматической трансмиссии

28 A/B

7,5

ECU системы подушек безопасности SRS

29 METER

5

Приборы и указатели

Предохранитель

Сила

тока, А

Электрическая цепь
