592

6-3. Самостоятельное техническое обслуживание

X

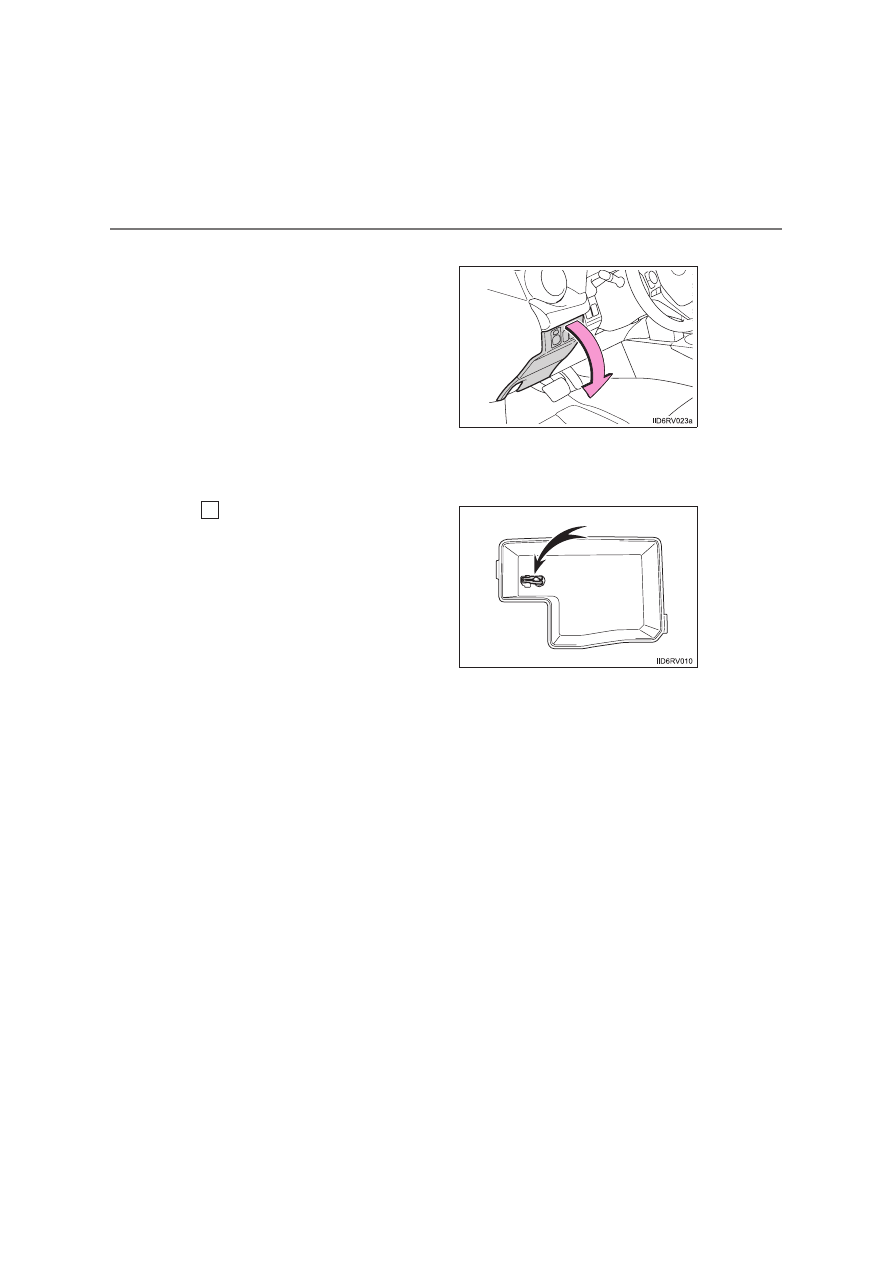

За панелью приборов (автомобили с левосторонним управлением)

Снимите панель приборов.

X

За

панелью

приборов

(автомобили

с

правосторонним

управлением)

Снимите перчаточный ящик. (

→стр. 584)

Извлеките

плавкий

предохранитель,

используя

прилагаемый съемник.

С помощью съемника можно извлечь
только плавкий предохранитель типа
A.

4

593

6-3. Самостоятельное техническое обслуживание

6

Тех
нич

еск
ое

 обслуж

ивани

е

 и

 ух

од
 за

 автомоби

лем

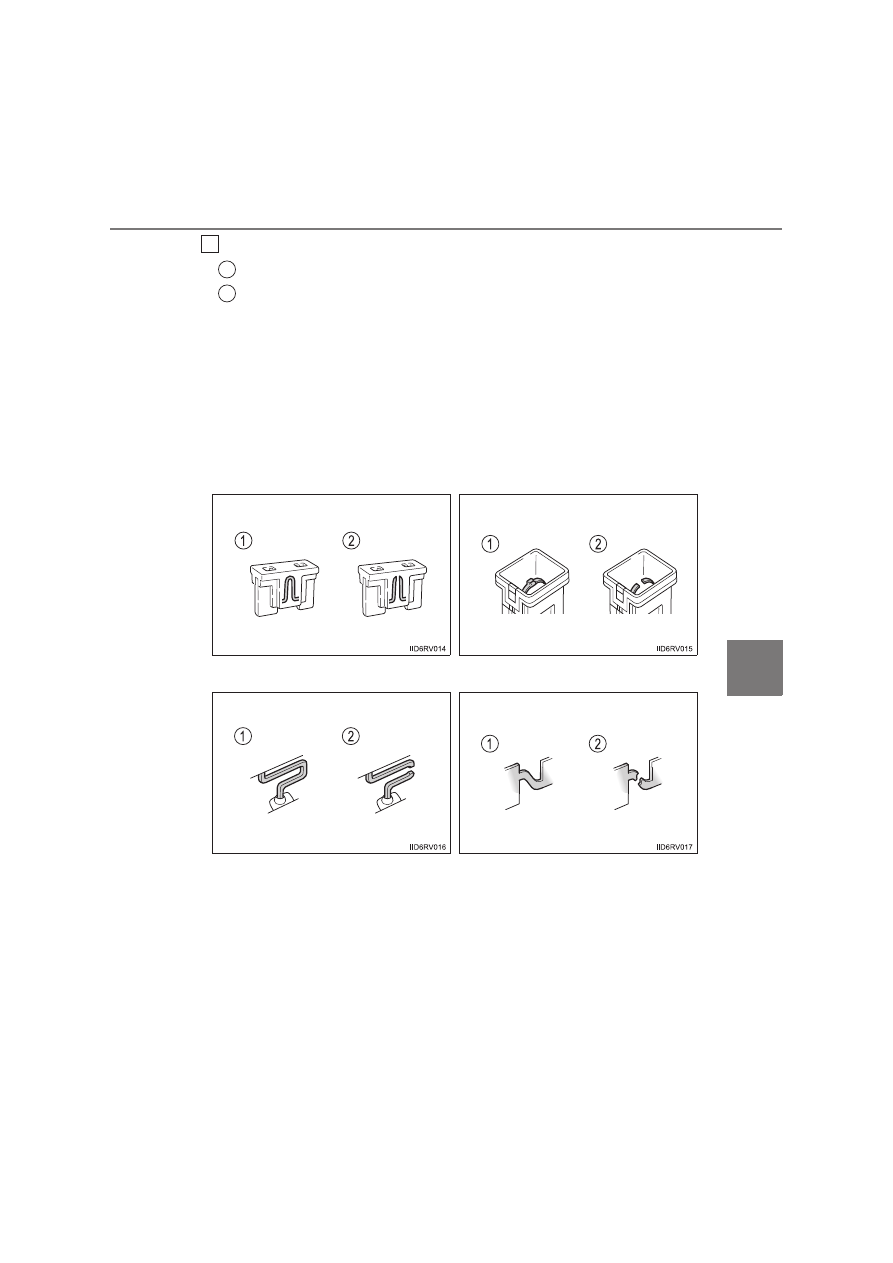

Проверьте, не перегорел ли предохранитель.

Исправный предохранитель

Перегоревший предохранитель

Типы A и B:
Замените

перегоревший

предохранитель

новым

предохранителем,

рассчитанным  на  соответствующую  номинальную  силу  тока.  Номинальная
сила тока указана на крышке коробки плавких предохранителей.

Тип C и D:
Обратитесь  к  авторизованному  дилеру  или  в  ремонтную  мастерскую Toyota
либо  в  другую  организацию,  имеющую  соответствующую  квалификацию  и
оснащение.

5

1
2

X

Тип A

X

Тип B

X

Тип С

X

Тип D

594

6-3. Самостоятельное техническое обслуживание

■

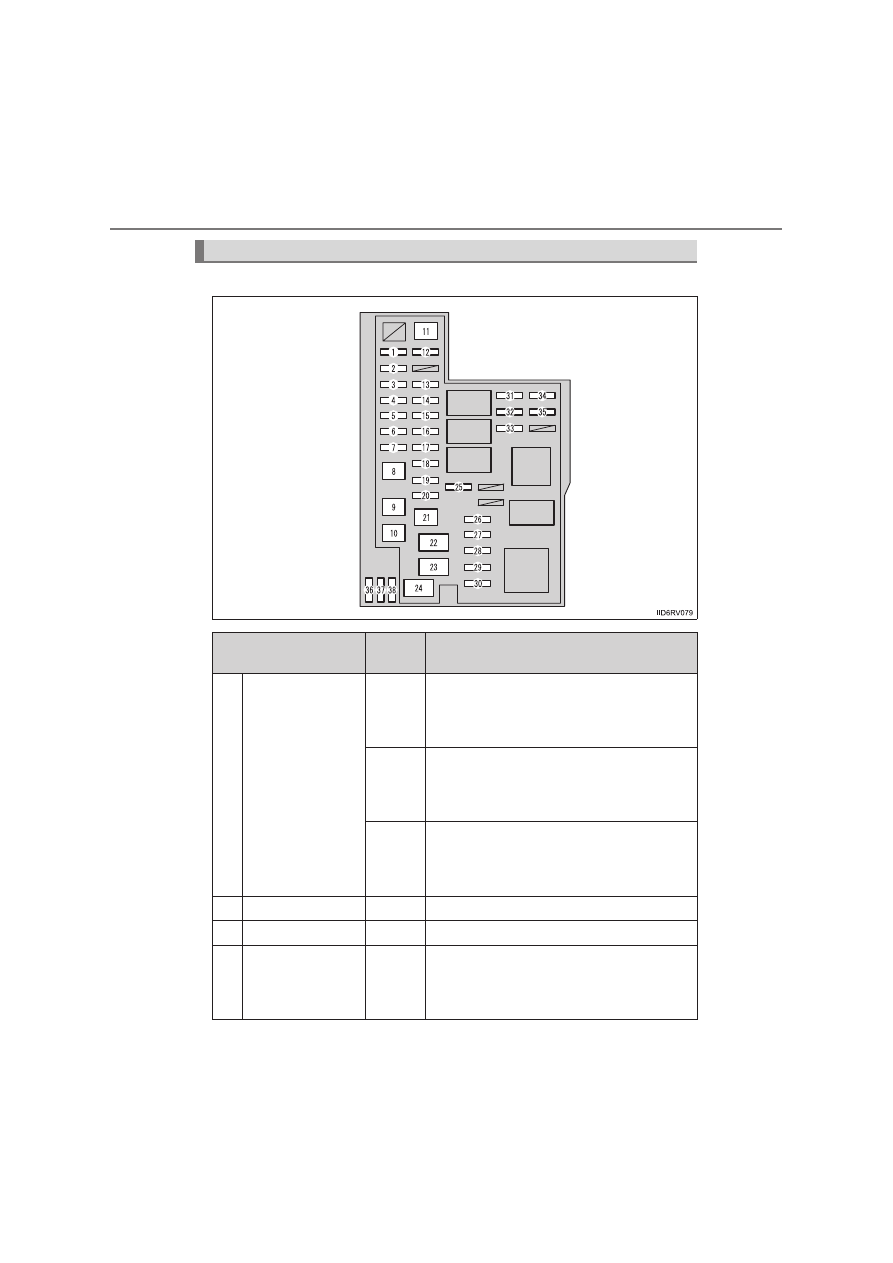

Моторный отсек типа A

Расположение плавких предохранителей и номинальная сила тока

Предохранитель

Сила

тока, А

Электрическая цепь

1

EFI-MAIN NO.1

25

*

1, 2

Система  многоточечного  впрыска  топлива/
система

последовательного

многоточечного впрыска топлива, EFI NO.1,
EFI NO.2, топливный насос

20

*

3

Система  многоточечного  впрыска  топлива/
система

последовательного

многоточечного впрыска топлива, EFI NO.1,
EFI NO.2

30

*

4, 5

Система  многоточечного  впрыска  топлива/
система

последовательного

многоточечного впрыска топлива, EFI NO.3,
ECU автоматической трансмиссии

2

TOWING-B

30

Фонари прицепа

3

STRG LOCK

10

ECU блокировки рулевого управления

4

ECU-B NO.2

10

ECU системы кондиционирования воздуха,
приборы  и  указатели,  интеллектуальная
система  входа  и  запуска,  потолочный
модуль

595

6-3. Самостоятельное техническое обслуживание

6

Тех
нич

еск
ое

 обслуж

ивани

е

 и

 ух

од
 за

 автомоби

лем

5

TURN & HAZ

10

Приборы и указатели

6

EFI-MAIN NO.2

15

*

1, 2

Система  многоточечного  впрыска  топлива/
система

последовательного

многоточечного впрыска топлива

20

*

3

Датчик  потока  воздуха,  топливный  насос,
задний датчик O

2

20

*

4, 5

EFI NO.1, EFI NO.2

7

ST NO.2

*

2

20

Система запуска

8

VLVMATIC

*

1, 2

30

Система VALVEMATIC

9

ABS NO.2

30

Система

контроля

устойчивости

автомобиля,

антиблокировочная

тормозная система

10 ABS NO.1

50

Система

контроля

устойчивости

автомобиля,

антиблокировочная

тормозная система

11 BBC

*

2, 4

40

ECU системы Стоп-Старт

12 ST или ST NO.1

*

2

30

Система запуска

13 ETCS

10

Система

распределенного

впрыска

топлива/система

последовательного

распределенного впрыска топлива

14 S-HORN

*

1, 2, 3

10

Нет цепи

15 IG2

15

METER, IGN, A/B, система
распределенного впрыска топлива/система
последовательного

распределенного

впрыска топлива

16 AM2

7,5

IG2, система запуска

17 ALT-S/ICS

7,5

Датчик  электрического  тока,  генератор
переменного тока

18 HORN

10

Звуковой сигнал

19 EDU

*

4, 5

25

Система

распределенного

впрыска

топлива/система

последовательного

распределенного впрыска топлива

20 D/C CUT

30

DOME, ECU-B NO.1, RADIO

21 H-LP MAIN

50

H-LP RH-LO, H-LP LH-LO, H-LP RH-HI, H-LP
LH-HI

Предохранитель

Сила

тока, А

Электрическая цепь
