4-5. Использование других систем помощи при вождении

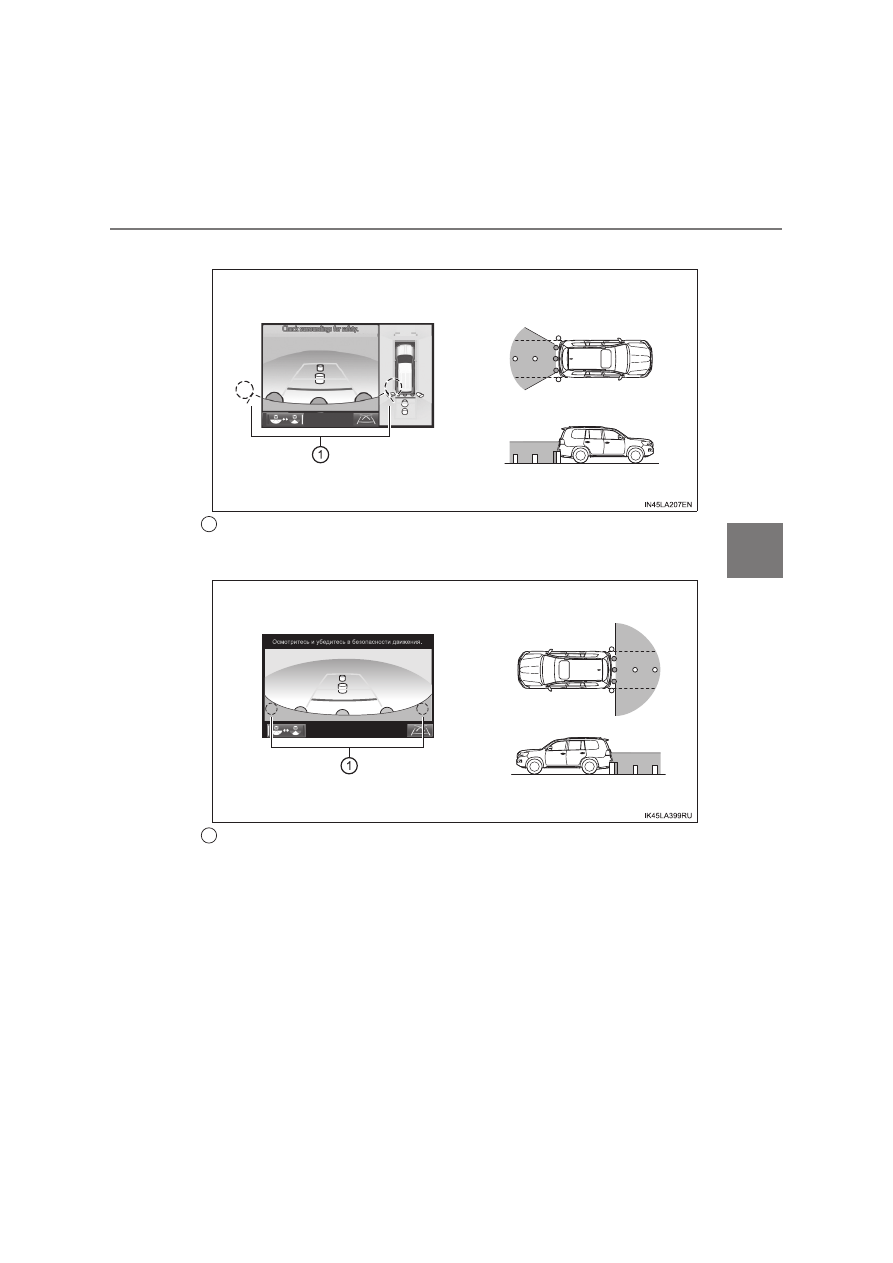

● Вид сбоку

На экране отображается бок автомобиля.

Диапазон видимости камеры

Объект, обнаруживаемый камерой

● Обзор сбоку

На экране отображается бок автомобиля.

Диапазон видимости камеры

Объект, обнаруживаемый камерой

1
2
3

1
2
3

481

4-5. Использование других систем помощи при вождении

4

Вождени

е

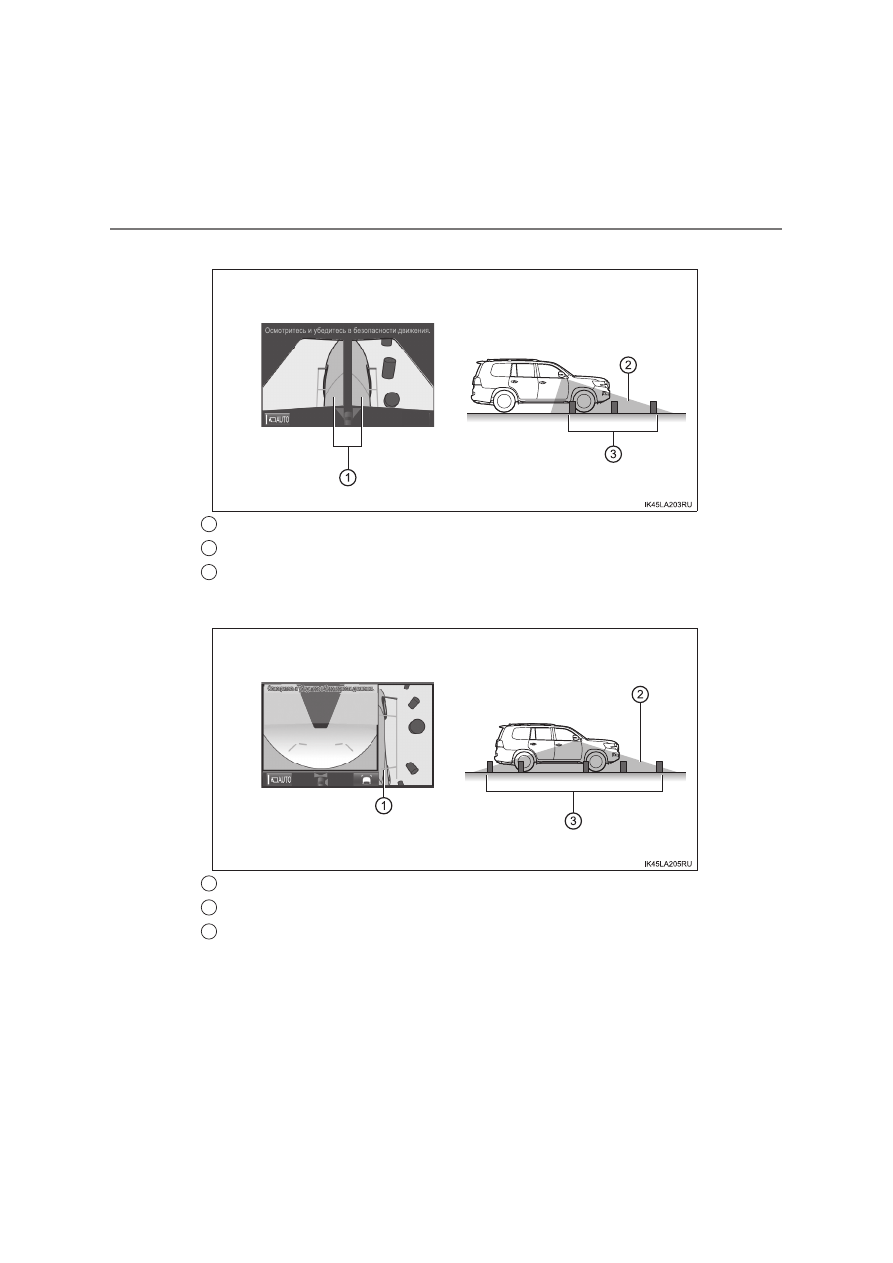

● Вид сзади

Углы бампера на экране не видны.

● Широкий обзор сзади

Углы бампера на экране не видны.

1

1

482

4-5. Использование других систем помощи при вождении

■

Диапазон отображения при панораме

●

При панораме система обрабатывает и отображает изображения, полученные с
4  камер,  с  допущением,  что  автомобиль  находится  на  ровной  поверхности.
Поэтому отображение может быть следующим.
• Трехмерные  объекты  могут  выглядеть  перевернутыми,  длинными  и  узкими

или больше их реальной величины

• Трехмерные  объекты,  находящиеся  выше  поверхности  дороги,  могут

казаться  дальше,  чем  они  фактически  расположены,  или  могут  не
отображаться

• Высокие  объекты  могут  казаться  появляющимися  из  швов  сшивания

изображений

●

Неодинаковость  в  яркости  изображений  с  разных  камер  может  зависеть  от
условий освещенности.

●

Отображаемое  изображение  может  быть  не  выровнено,  когда  наклон  или
высота  автомобиля  изменились  из-за  изменения  числа  пассажиров,  веса
багажа или оставшегося количества бензина.

●

Изображения  и  направляющие  могут  отображаться  неправильно,  если  двери
закрыты неполностью.

●

Изображения  и  направляющие  могут  отображаться  неправильно,  если  двери
закрыты неполностью.
Отображаемое  изображение  может  быть  неверно  ориентировано,  когда
автомобиль  работает  в  режиме  высоты,  отличном  от “N” (нормальный)
(автомобили с системой AHC для 4 колес). (

→стр. 417)

●

Относительные расстояния между значком автомобиля и поверхностью дороги
или  препятствием,  отображаемые  в  панораме,  могут  отличаться  от
фактических.

●

При использовании подсветки номерного знака он может появиться на экране.

●

Черная область вокруг значка автомобиля – это область, которая не появляется
в камере. Такие области следует проверять визуально.

●

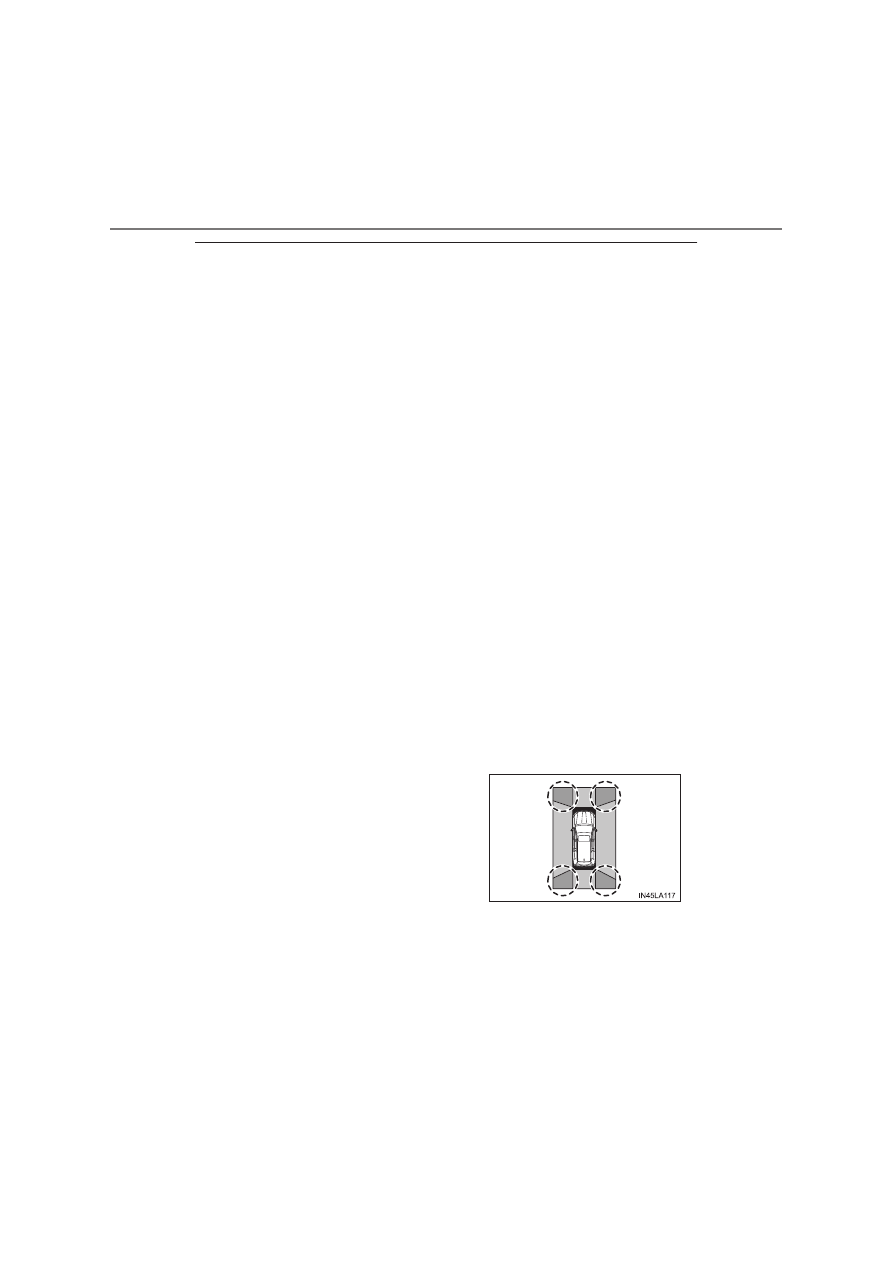

Области  в  окружностях,  показанные  на
рисунке,  может  быть  сложно  увидеть,  так
как  это  точки,  в  которых  объединяются
изображения.

483

4-5. Использование других систем помощи при вождении

4

Вождени

е

■

Диапазон отображения широкого обзора спереди

●

Определенные  области  спереди  автомобиля  имеют  разные  ощущения
расстояния и маскируются черным, чтобы они не появлялись на экране.

●

Имеются  ограничения  диапазона  отображения  на  экране.  Объекты  в  углах
бампера или непосредственно под бампером могут не отображаться.

●

Восприятие расстояния между объектами на выводимом на экран изображении
отличается от фактического.

■

Отображаемые на экране изображения
В  камерах  системы Multi-terrain Monitor используются  специальные  объективы.
Расстояние, отображаемое на экране, отличается от фактического расстояния.

■

Камеры системы Multi-terrain Monitor

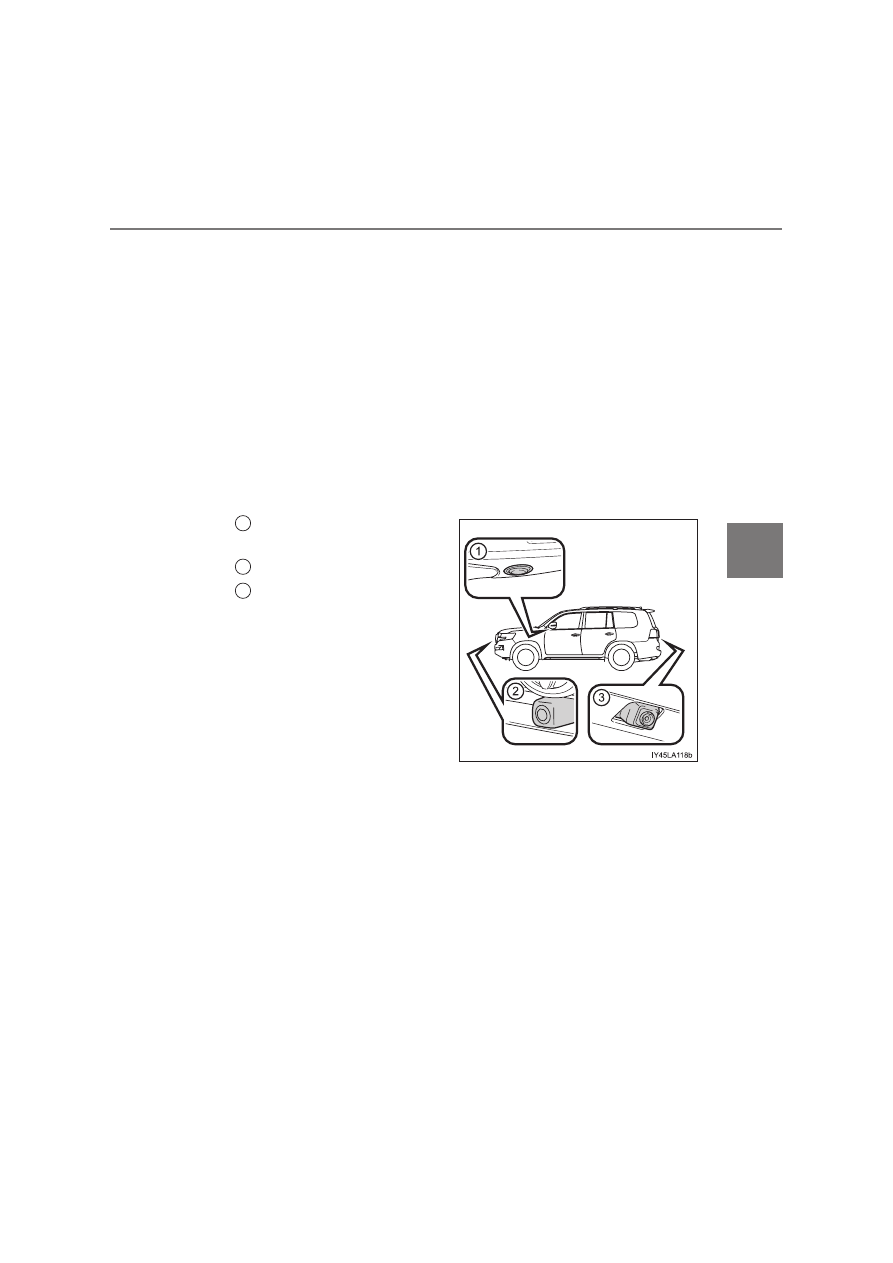

● Положения камер

Камеры системы Multi-terrain Monitor устанавливаются следующим
образом.

Боковая  камера  (слева  и
справа)

Передняя камера

Задняя камера

1

2
3
