Title: PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 4WD): COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

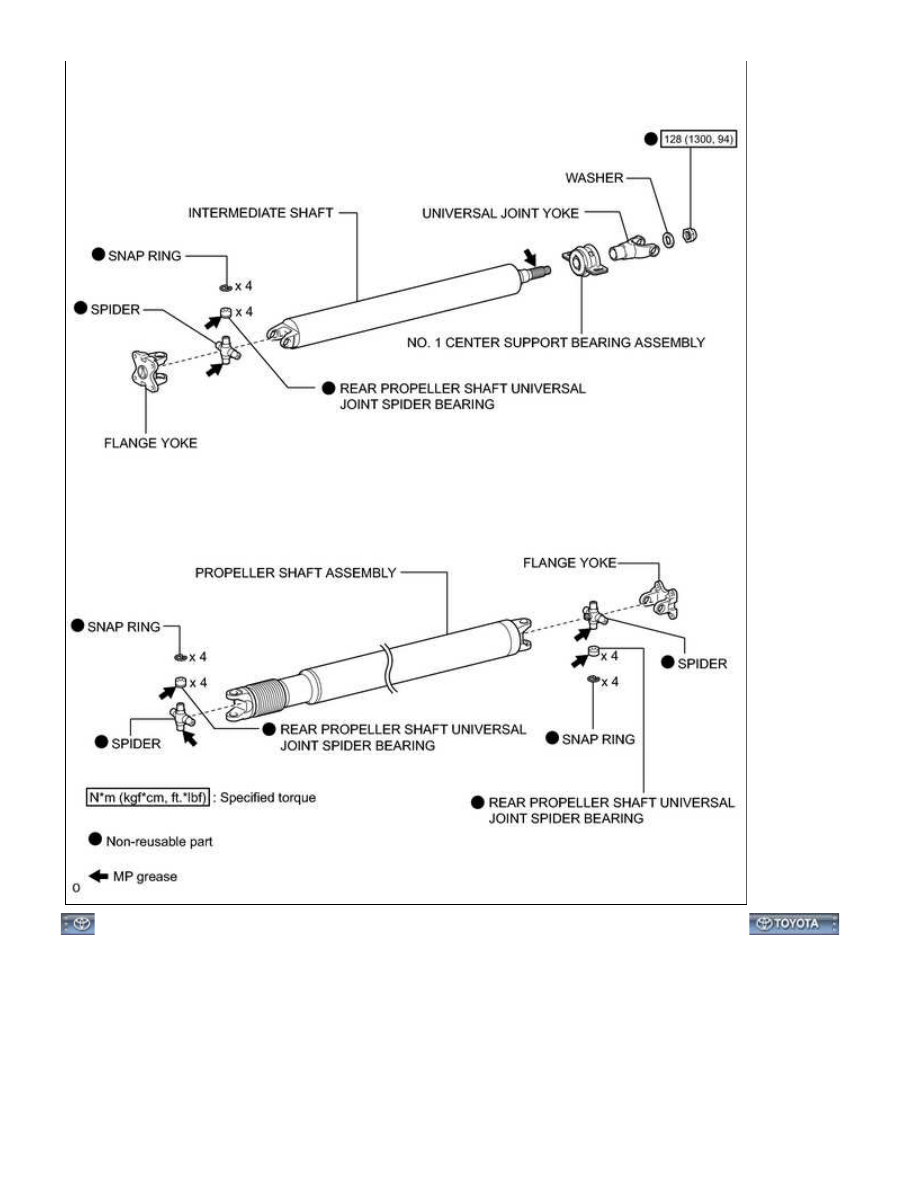

COMPONENTS

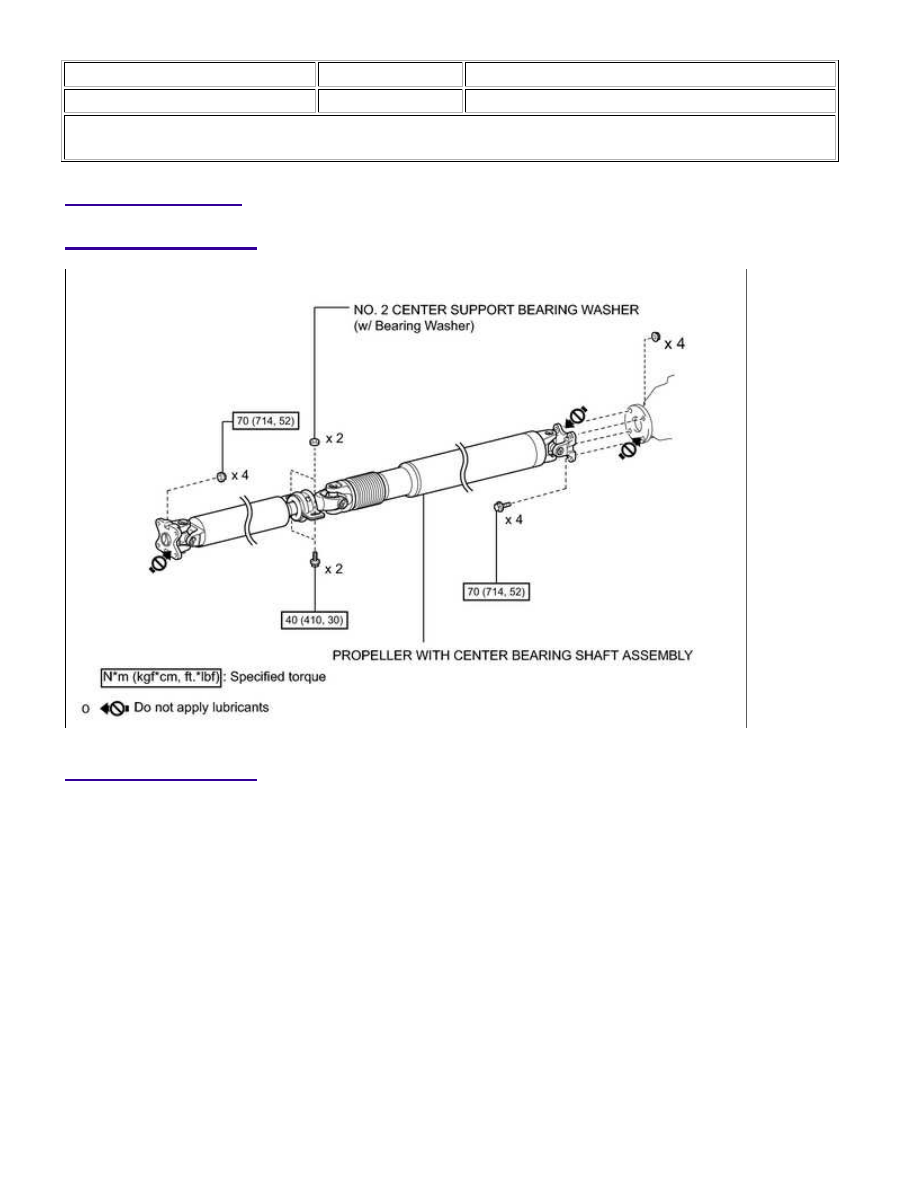

ILLUSTRATION

ILLUSTRATION

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 4WD):...

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 4WD):...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002HBQ00LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 4WD): REMOVAL; 2015 MY Tundra [08/2014 -

       ]

REMOVAL

1. REMOVE PROPELLER WITH CENTER BEARING SHAFT ASSEMBLY

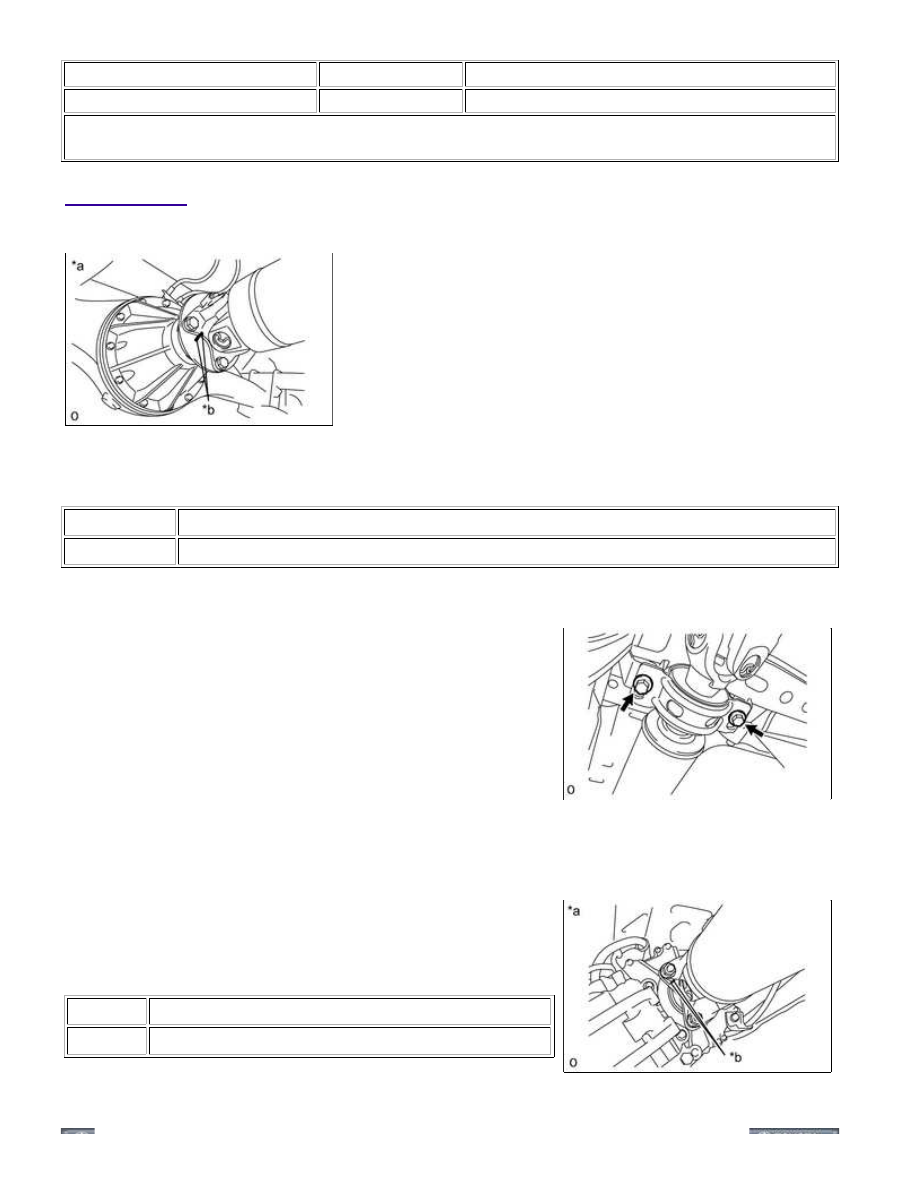

(a) Place matchmarks on the propeller shaft flange and differential flange.

Text in Illustration

*a

for Differential Side

*b

Matchmark

(b) Remove the 4 bolts and 4 nuts.

(c) w/o Bearing Washer:

(1) Remove the 2 mounting bolts from the frame crossmember.

(d) w/ Bearing Washer:

(1) Remove the 2 mounting bolts and 2 bearing washers from the frame crossmember.

(e) Place matchmarks on the propeller shaft flange and transfer

flange.

Text in Illustration

*a

for Transfer Side

*b

Matchmark

(f) Remove the 4 nuts and propeller shaft.
