(h) Connect the propeller shaft to the differential side, and install the 4 bolts and 4 nuts.

Torque:

70 N·m {714 kgf·cm, 52ft·lbf}

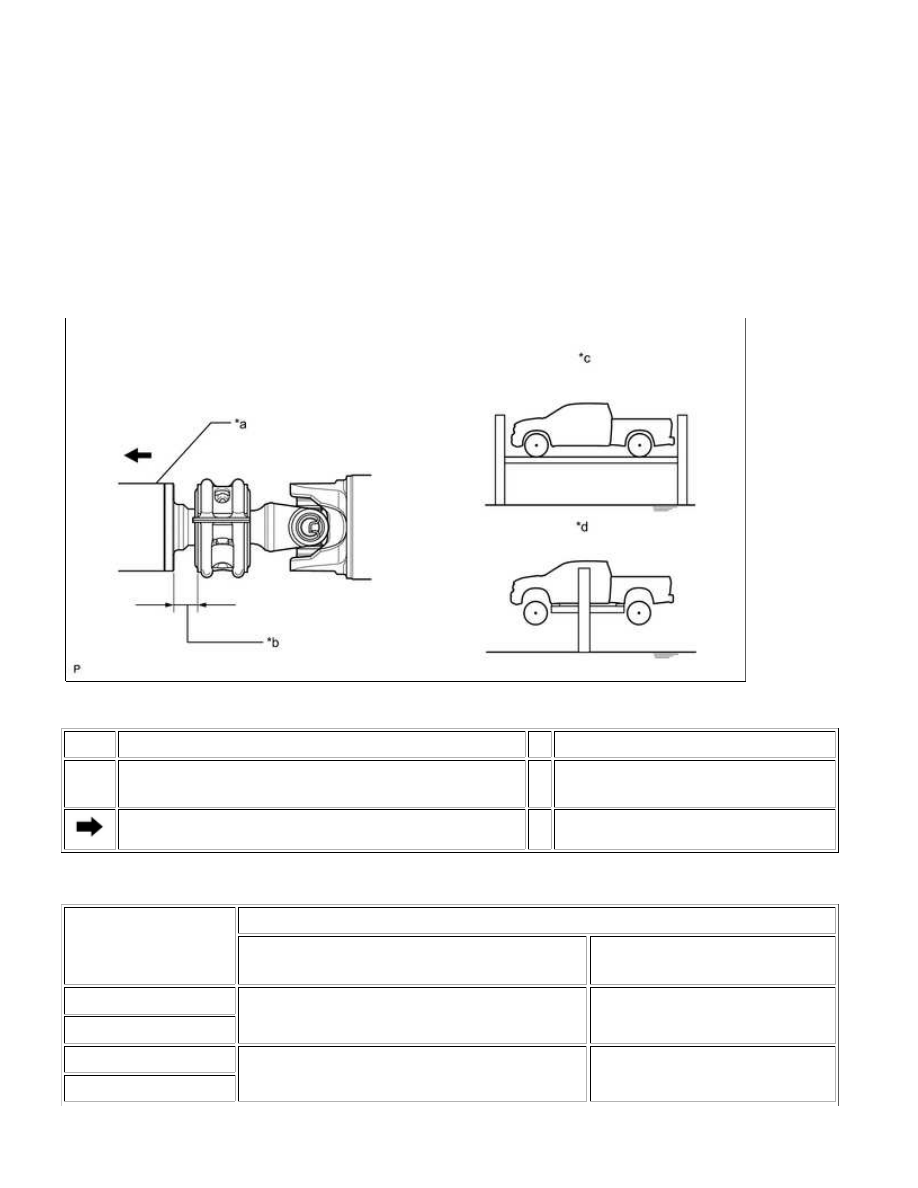

3. TIGHTEN PROPELLER WITH CENTER BEARING SHAFT ASSEMBLY

(a) With the vehicle empty and all 4 tires supported by a lift, or with the vehicle suspension in the full rebound

HINT:

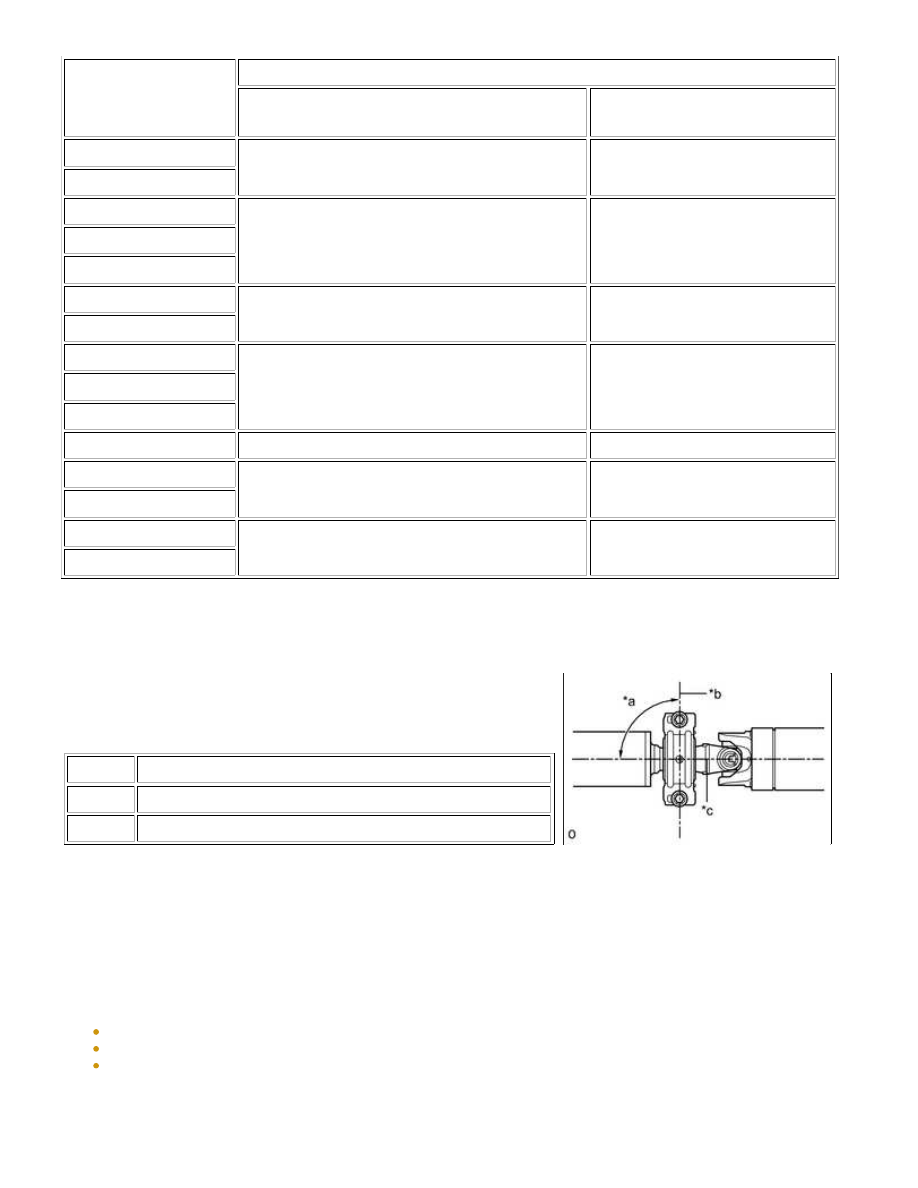

Text in Illustration

*a

Intermediate Shaft

*b Dimension A

*c

Tires supported and vehicle empty (When using drive-on

type lift)

*d

Full rebound position (When using 2

post lift)

Front Side

-

-

Standard Dimension A:

VEHICLE MODEL

DIMENSION A

TIRES SUPPORTED AND VEHICLE EMPTY

(WHEN USING DRIVE-ON TYPE LIFT)

FULL REBOUND POSITION

(WHEN USING 2 POST LIFT)

UPK51L-CRTSKA

24.0 mm (0.945 in.)

16.0 mm (0.630 in.)

UPK51L-CRTSKA*1

UPK51L-PSTSKA

24.0 mm (0.945 in.)

16.0 mm (0.630 in.)

UPK51L-PSTSKA*1

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 2WD):...

VEHICLE MODEL

DIMENSION A

TIRES SUPPORTED AND VEHICLE EMPTY

(WHEN USING DRIVE-ON TYPE LIFT)

FULL REBOUND POSITION

(WHEN USING 2 POST LIFT)

USK51L-CRTLKA

23.0 mm (0.906 in.)

16.0 mm (0.630 in.)

USK51L-CRTLKA*1

USK51L-CRTSKA

23.0 mm (0.906 in.)

16.0 mm (0.630 in.)

USK51L-CRTSKA*1

USK51L-CRTSKA*2

USK51L-PSTLKA

24.0 mm (0.945 in.)

16.0 mm (0.630 in.)

USK51L-PSTLKA*1

USK51L-PSTSKA

24.0 mm (0.945 in.)

16.0 mm (0.630 in.)

USK51L-PSTSKA*1

USK51L-PSTSKA*2

USK51L-PSTZKA

24.0 mm (0.945 in.)

16.0 mm (0.630 in.)

USK51L-THTSKA

21.0 mm (0.827 in.)

16.0 mm (0.630 in.)

USK51L-THTSKA*1

USK52L-CHTSKA

21.0 mm (0.827 in.)

16.0 mm (0.630 in.)

USK52L-CHTSKA*1

*1: includes Off road package

*2: includes Off road pro package

Text in Illustration

*a

90°

*b

Bracket Center Line

*c

Shaft Axial Direction

(c) Tighten the 2 mounting bolts.

Torque:

40 N·m {410 kgf·cm, 30ft·lbf}

4. INSPECT PROPELLER SHAFT ANGLE

NOTICE:

Perform the inspection on a level surface.
Perform the inspection with the vehicle empty.
Perform the inspection with all wheels on the ground.

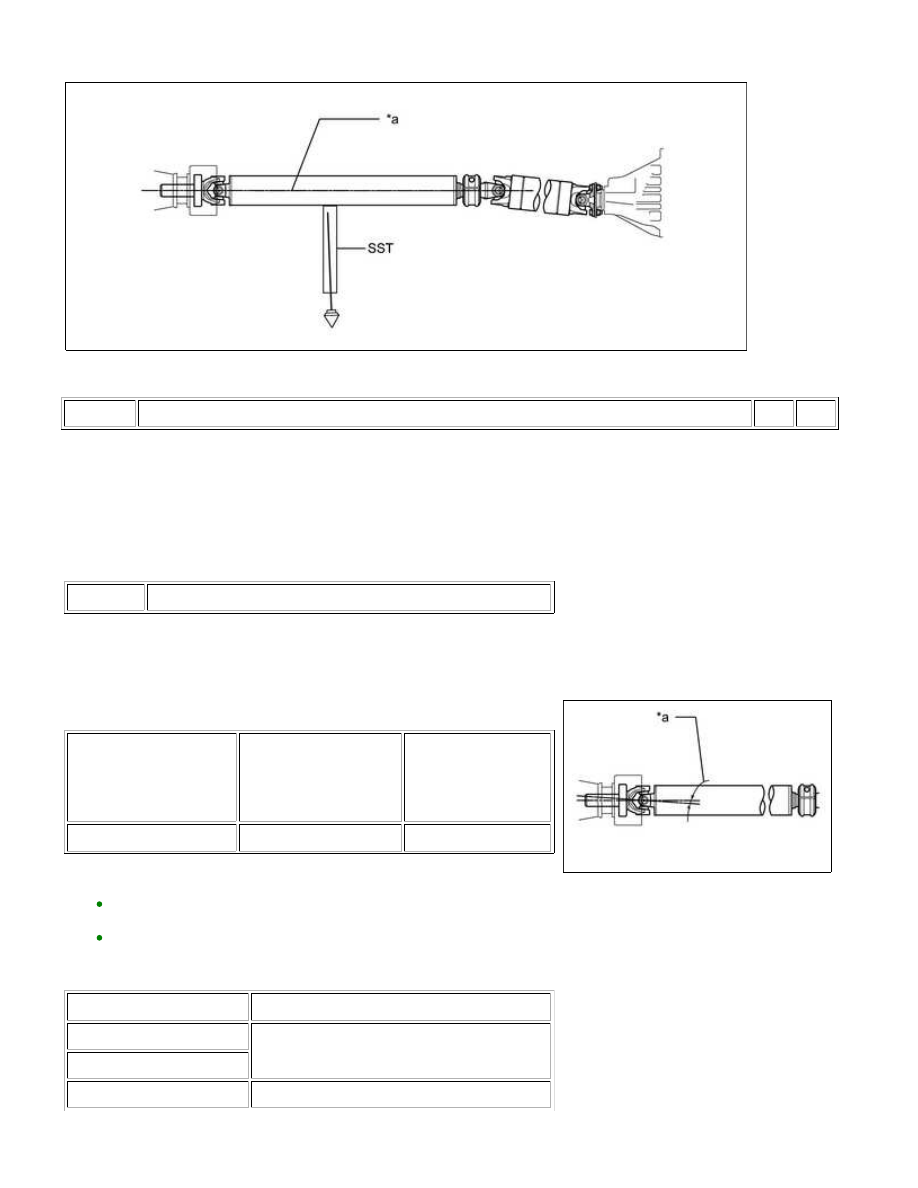

(a) Measure the No. 1 joint angle.

SST: 09370-50010

Text in Illustration

*a

Intermediate Shaft Angle: C

-

-

Text in Illustration

*a

No. 1 Joint Angle

No. 1 joint angle:

Measured Value (Reference):

INTERMEDIATE SHAFT

ANGLE MEASURED

VALUE (C)

EXTENSION HOUSING

FLANGE ANGLE

MEASURED VALUE (A)

NO. 1 JOINT ANGLE

(CALCULATED

VALUE)

(C) - (A)

3°15' (3.25°)

4°00' (4.00°)

-0°45' (-0.75°)

HINT:

Using the following chart, check if the calculated No. 1 joint
angle is within the specified value.
The tolerance is +/-0°60' (1.00°).

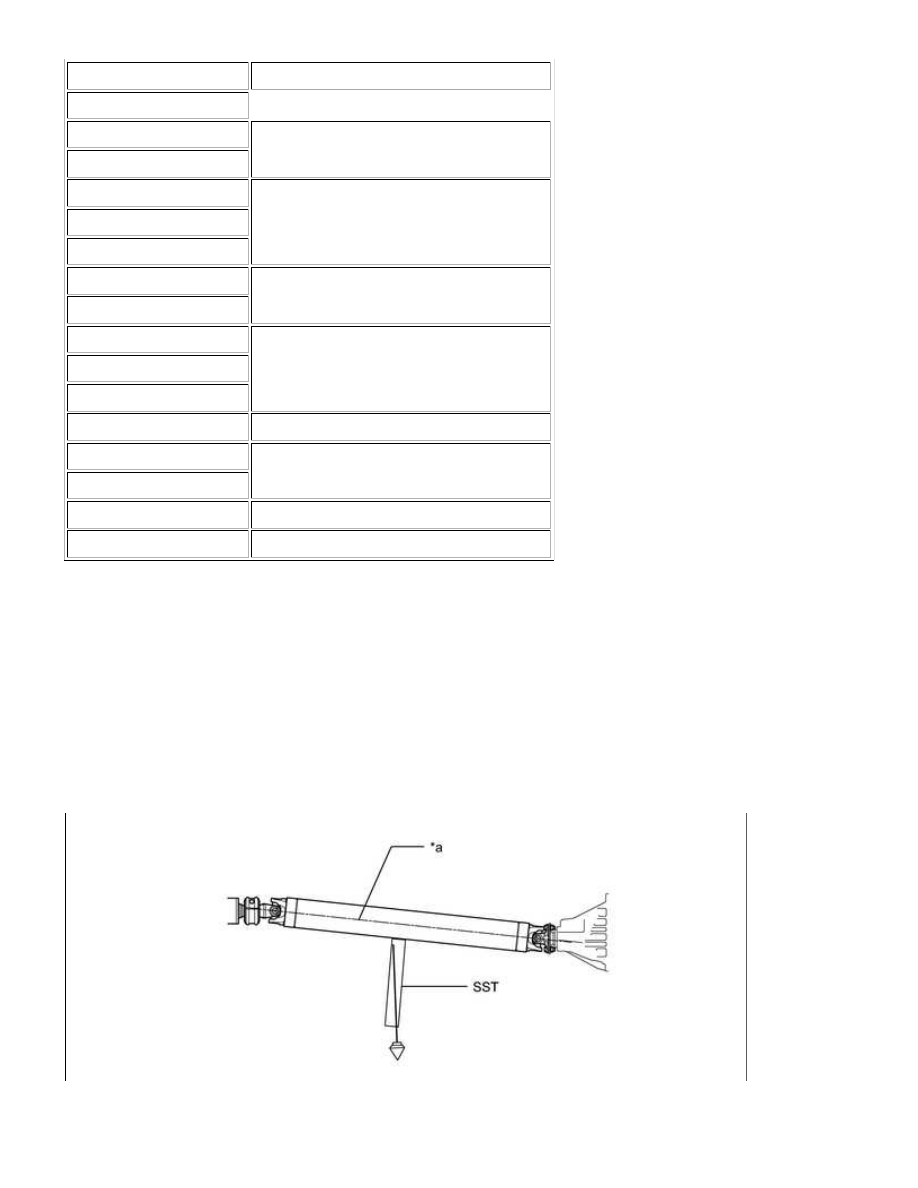

Standard No. 1 Joint Angle:

VEHICLE MODEL

NO. 1 JOINT ANGLE

UPK51L-CRTSKA

0°41' +/-0°60' (0.68° +/-1.00°)

UPK51L-CRTSKA*1

UPK51L-PSTSKA

0°41' +/-0°60' (0.68° +/-1.00°)

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 2WD):...

VEHICLE MODEL

NO. 1 JOINT ANGLE

UPK51L-PSTSKA*1

USK51L-CRTLKA

0°41' +/-0°60' (0.68° +/-1.00°)

USK51L-CRTLKA*1

USK51L-CRTSKA

0°41' +/-0°60' (0.68° +/-1.00°)

USK51L-CRTSKA*1

USK51L-CRTSKA*2

USK51L-PSTLKA

0°41' +/-0°60' (0.68° +/-1.00°)

USK51L-PSTLKA*

USK51L-PSTSKA

0°41' +/-0°60' (0.68° +/-1.00°)

USK51L-PSTSKA*1

USK51L-PSTSKA*2

USK51L-PSTZKA

0°41' +/-0°60' (0.68° +/-1.00°)

USK51L-THTSKA

0°41' +/-0°60' (0.68° +/-1.00°)

USK51L-THTSKA*

USK52L-CHTSKA

0°58' +/-0°60' (0.97° +/-1.00°)

USK52L-CHTSKA*1

0°57' +/-0°60' (0.96° +/-1.00°)

*1: includes Off road package

*2: includes Off road pro package

If the measured angle is not within the specification, adjust

it with the bearing washer (See "Adjust Propeller Shaft

Angle").

(b) Measure the No. 2 joint angle.

Text in Illustration
