Toyota Tundra (2015 year). Manual - part 855

(f) Using SST, press the universal joint spider bearing into the

propeller shaft yoke until the groove can be seen.

SST: 09336-16010

SST: 09950-40011

09951-04020

09952-04010

09953-04020

09954-04020

09955-04051

09957-04010

SST: 09950-60010

09951-00290

Text in Illustration

*a

Spider Bearing

*b

Turn

*c

Hold

NOTICE:

Confirm that the universal joint spider moves smoothly while

pressing in the bearing.

(g) Using needle-nose pliers, install the previously selected snap

Use the same installation procedure for the universal joint spider

bearing on the opposite side.

(h) Align the matchmarks on the propeller shaft yoke and universal joint yoke, and temporarily install the

spider and 2 universal joint spider bearings into the universal joint yoke.

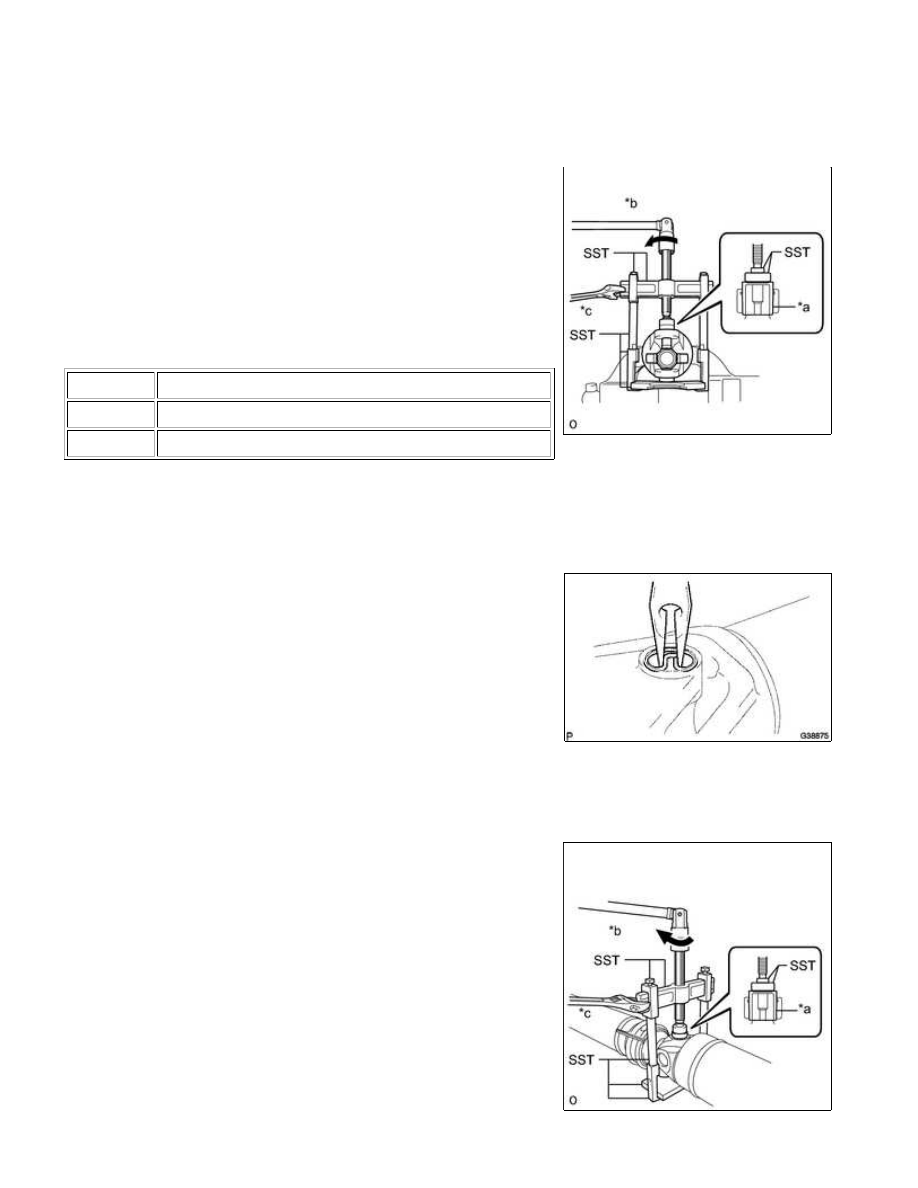

(i) Using SST, press the universal joint spider bearing into the

universal joint yoke until the groove can be seen.

SST: 09336-16010

SST: 09950-40011

09951-04020

09952-04010

09953-04020

09954-04020

09955-04051

09957-04010

SST: 09950-60010

09951-00290

Text in Illustration

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 2WD):...

*a

Spider Bearing

*b

Turn

*c

Hold

(j) Using needle-nose pliers, install the previously selected snap ring into the groove on the universal joint

yoke.

HINT:

Use the same installation procedure for the universal joint spider bearing on the opposite side.

4. INSPECT PROPELLER SHAFT UNIVERSAL JOINT SPIDER BEARING

(a) Check the spider bearings for wear and damage.

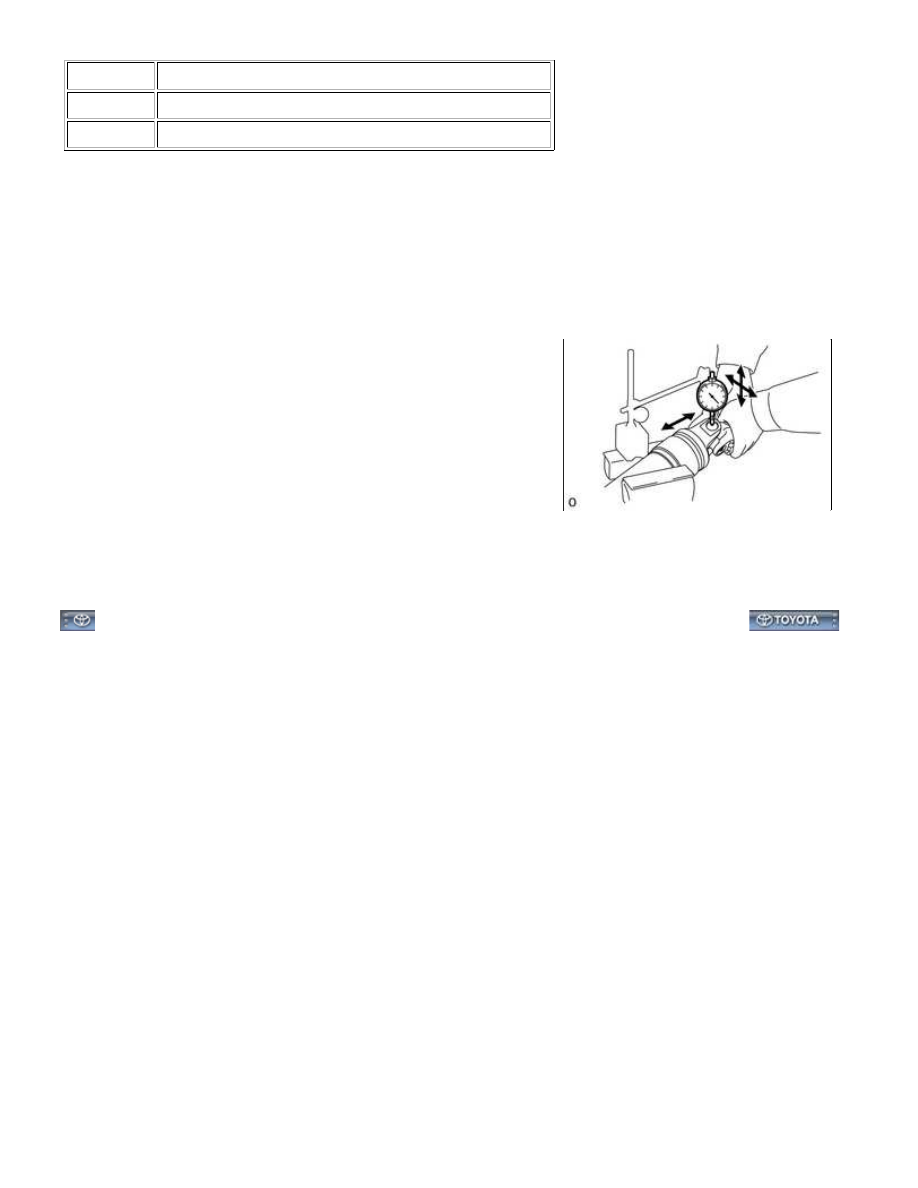

(b) Measure each spider bearing's axial play by turning the yoke while holding the shaft tightly.

Maximum bearing axial play:

0.05 mm (0.00197 in.)

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 2WD):...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002HBL00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 2WD): INSTALLATION; 2015 MY Tundra [08/2014

-        ]

INSTALLATION

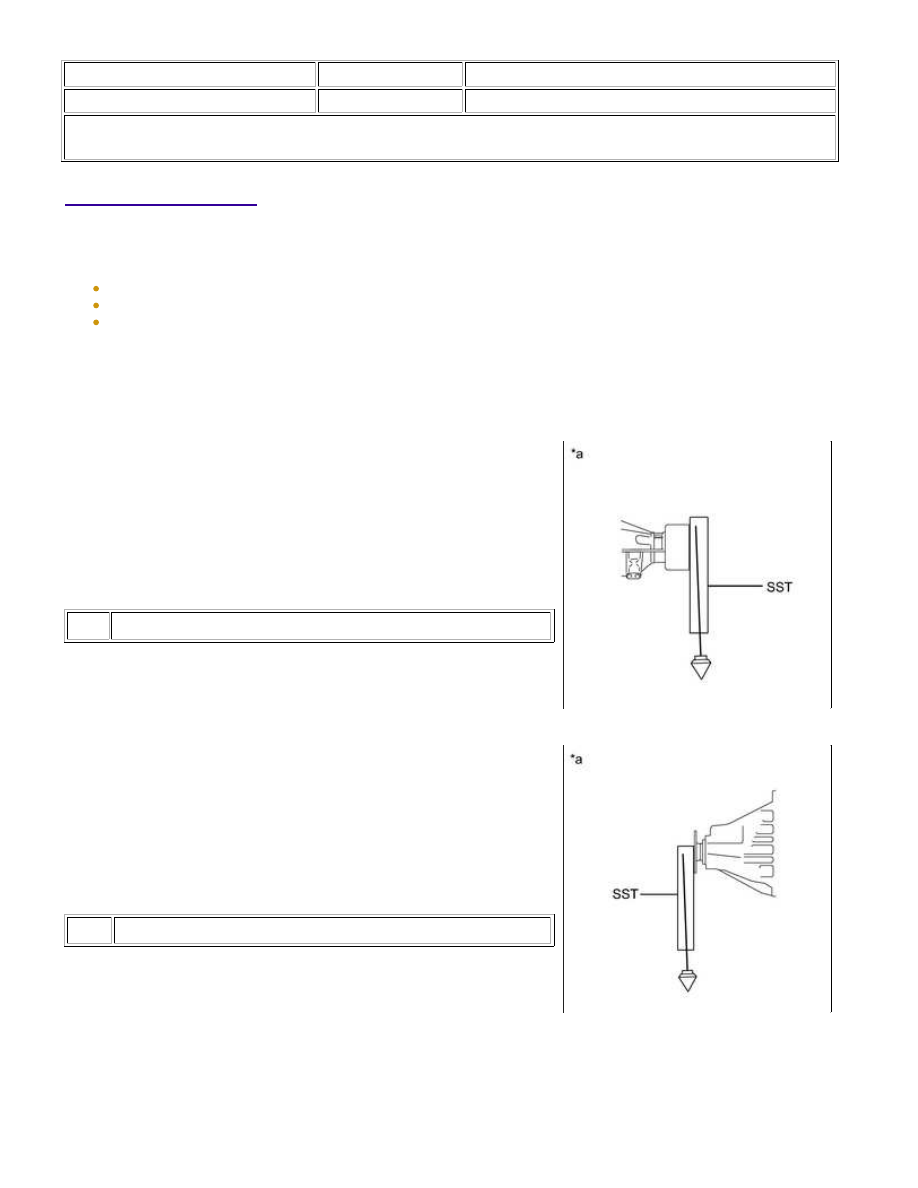

1. MEASURE EXTENSION HOUSING AND DIFFERENTIAL FLANGE ANGLE

NOTICE:

Perform the inspection on a level surface.
Perform the inspection with the vehicle empty.
Perform the inspection with all wheels on the ground.

HINT:

As the extension housing and rear differential flange angles are necessary when measuring the installation

housing flange (A).

SST: 09370-50010

Text in Illustration

*a

Extension Housing Flange Angle: A

SST: 09370-50010

Text in Illustration

*a

Rear Differential Flange Angle: B

2. TEMPORARILY INSTALL PROPELLER WITH CENTER BEARING SHAFT ASSEMBLY

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 2WD):...

(b) for 1UR-FE:

Remove SST from the transmission.

SST: 09325-40010

(c) for 3UR-FE:

Remove SST from the transmission.

SST: 09325-60010

(d) Insert the sleeve yoke into the transmission.

(e) w/o Bearing Washer:

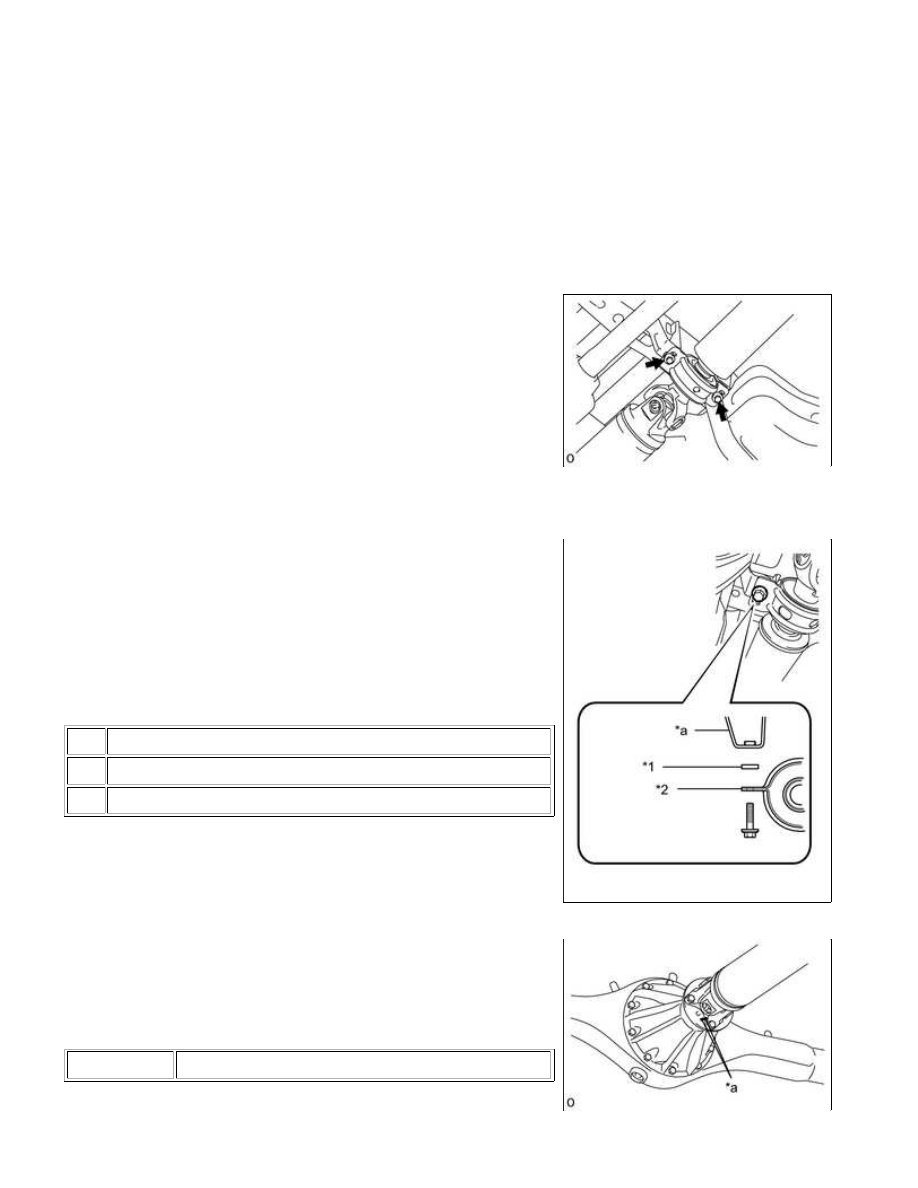

(1) Temporarily install the center support bearing to the

crossmember with the 2 mounting bolts.

(f) w/ Bearing Washer:

(1) Temporarily install the center support bearing to the

crossmember with the 2 bearing washers and 2 mounting

bolts.

Text in Illustration

*1

No. 2 Center Support Bearing Washer

*2

No. 1 Center Support Bearing Assembly

*a

Frame

(g) Align the matchmarks on the propeller shaft flange and

differential flange.

Text in Illustration

*a

Matchmark

PROPELLER SHAFT: PROPELLER SHAFT ASSEMBLY (for 2WD):...
