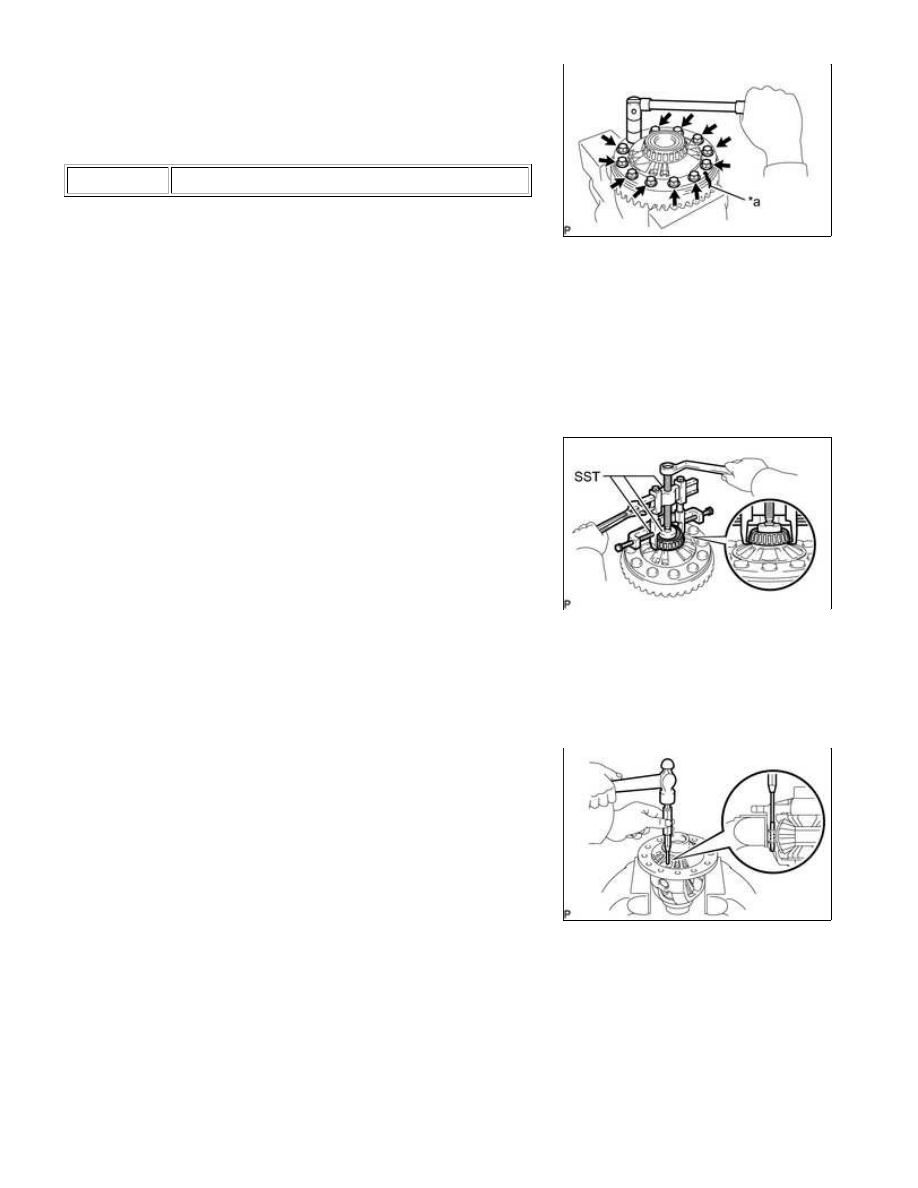

(a) Place matchmarks on the ring gear and differential case.

Text in Illustration

*a

Matchmark

(b) Remove the 12 ring gear set bolts.

(c) Using a plastic-faced hammer, tap on the ring gear to separate it from the differential case.

20. REMOVE REAR DIFFERENTIAL CASE BEARING

(a) Using SST, remove the 2 bearings.

SST: 09950-40011

09951-04010

09952-04010

09953-04020

09954-04010

09957-04010

09958-04011

SST: 09950-60010

09951-00500

SST: 09955-04120

HINT:

(a) Using a pin punch and hammer, tap out the straight pin.

(b) Remove the pinion shaft, 2 pinion gears, 2 pinion gear thrust washers, 2 side gears and 2 side gear thrust

washers.

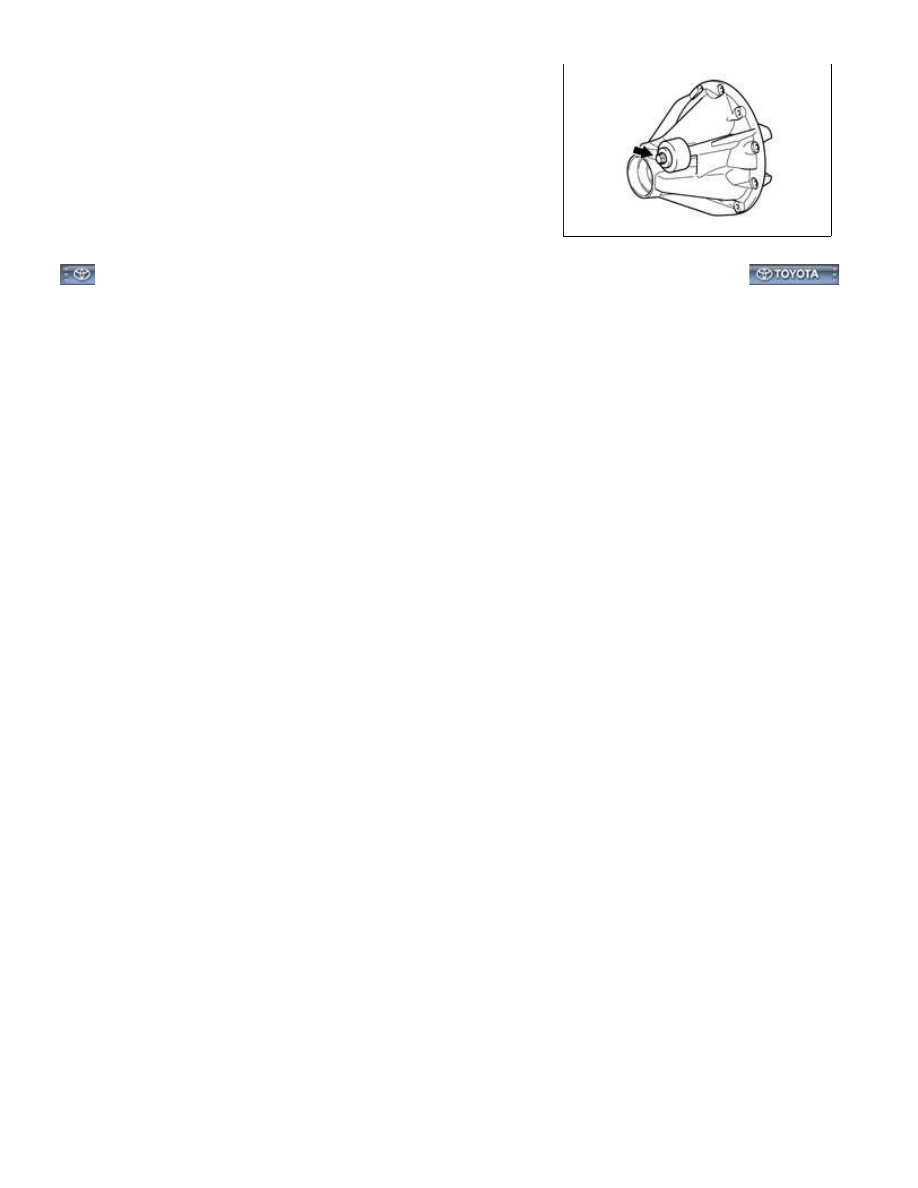

22. REMOVE REAR DIFFERENTIAL DYNAMIC DAMPER (for Regular Cab Standard Deck)

DIFFERENTIAL: DIFFERENTIAL CARRIER ASSEMBLY (for 3UR-...

(a) Remove the bolt, washer and dynamic damper.

DIFFERENTIAL: DIFFERENTIAL CARRIER ASSEMBLY (for 3UR-...

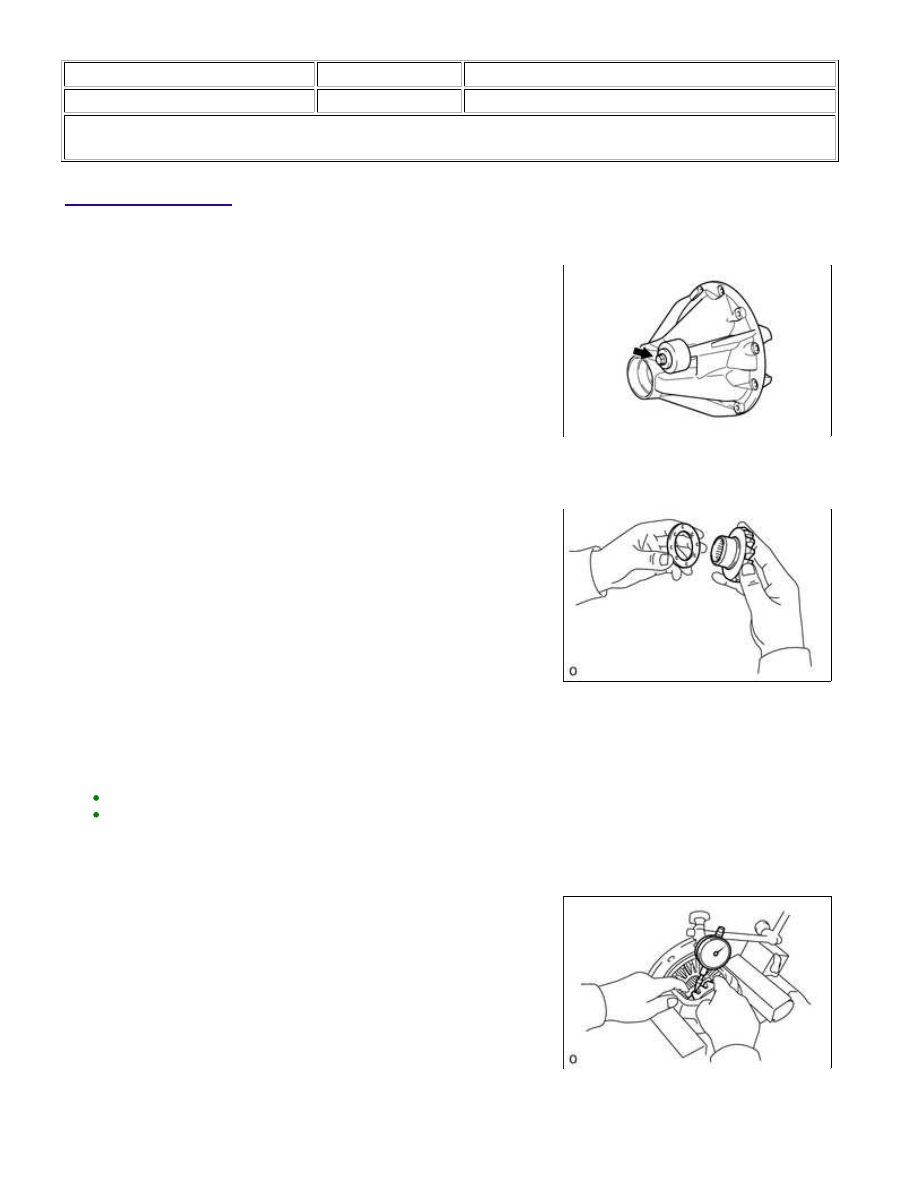

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000016GI026X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DIFFERENTIAL: DIFFERENTIAL CARRIER ASSEMBLY (for 3UR-FE, 3UR-FBE): REASSEMBLY; 2015 MY

Tundra [08/2014 -        ]

REASSEMBLY

1. INSTALL REAR DIFFERENTIAL DYNAMIC DAMPER (for Regular Cab Standard Deck)

(a) Install the dynamic damper and washer with the bolt.

Torque:

17 N·m {168 kgf·cm, 12ft·lbf}

2. INSTALL DIFFERENTIAL CASE ASSEMBLY

(a) Install the 2 side gear thrust washers to the side gears.

(b) Install the 2 side gears with the thrust washers, 2 pinion gears, 2 pinion gear thrust washers and pinion

shaft.

HINT:

holding one pinion gear toward the differential case.

Standard backlash:

0.15 mm (0.00591 in.) or less

If the backlash is not as specified, replace the side gear thrust

Refer to the following table to select thrust washers which will

ensure that the backlash is as specified.

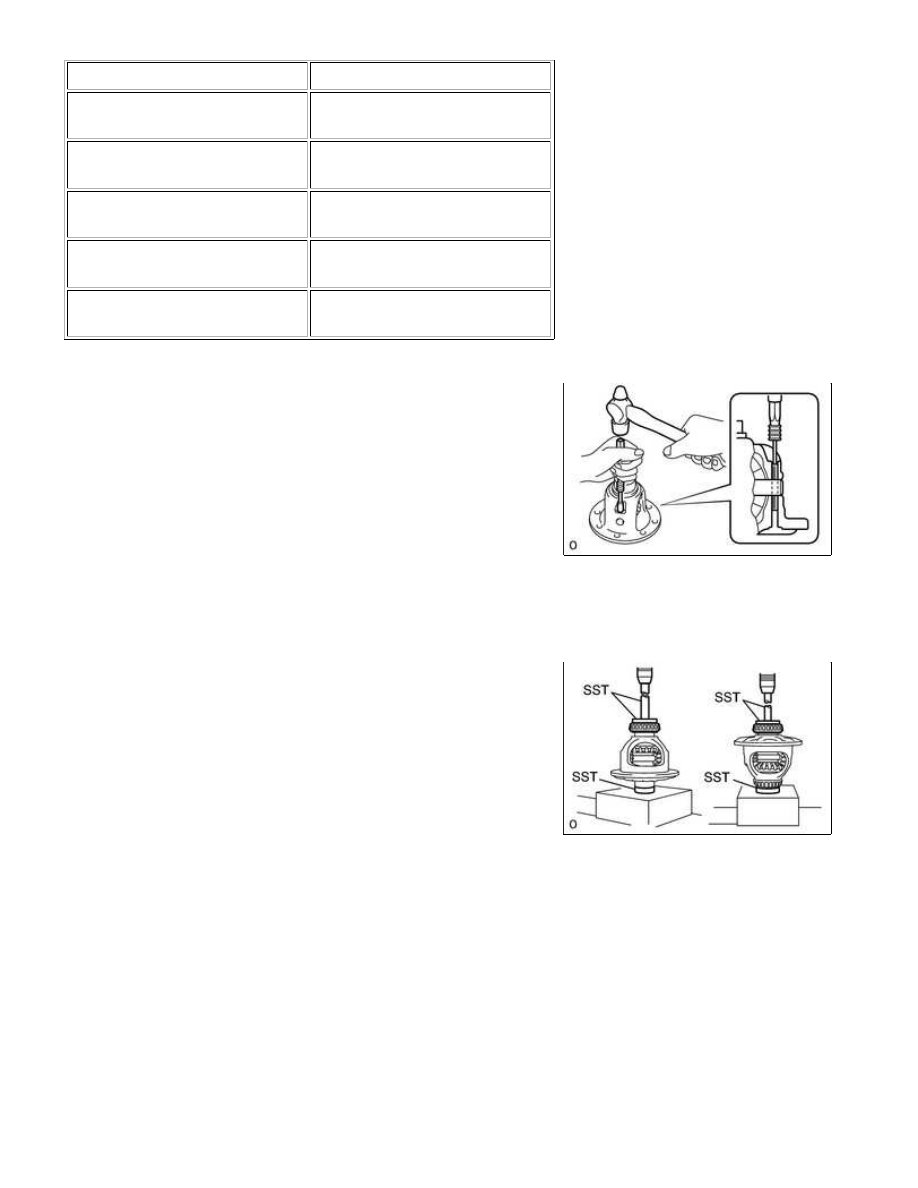

Washer thickness:

DIFFERENTIAL: DIFFERENTIAL CARRIER ASSEMBLY (for 3UR-...

THICKNESS

THICKNESS

1.53 to 1.57 mm (0.0603 to

0.0618 in.)

1.78 to 1.82 mm (0.0701 to

0.0716 in.)

1.58 to 1.62 mm (0.0622 to

0.0637 in.)

1.83 to 1.87 mm (0.0721 to

0.0736 in.)

1.63 to 1.67 mm (0.0642 to

0.0657 in.)

1.88 to 1.92 mm (0.0741 to

0.0755 in.)

1.68 to 1.72 mm (0.0662 to

0.0677 in.)

1.93 to 1.97 mm (0.0760 to

0.0775 in.)

1.73 to 1.77 mm (0.0682 to

0.0696 in.)

-

(d) Using a pin punch and hammer, tap the straight pin through the

holes in the differential case and pinion shaft.

(a) Using SST and a press, press in the 2 bearings.

SST: 09950-60010

09951-00500

09951-00630

SST: 09950-70010

09951-07150

4. INSTALL DIFFERENTIAL RING GEAR
