Torque:

441 N·m {4497 kgf·cm, 325ft·lbf}or less

If the maximum torque is exceeded while retightening the

nut, replace the bearing spacer and repeat the preload

adjusting procedure.

HINT:

Do not loosen the pinion nut to reduce the preload.

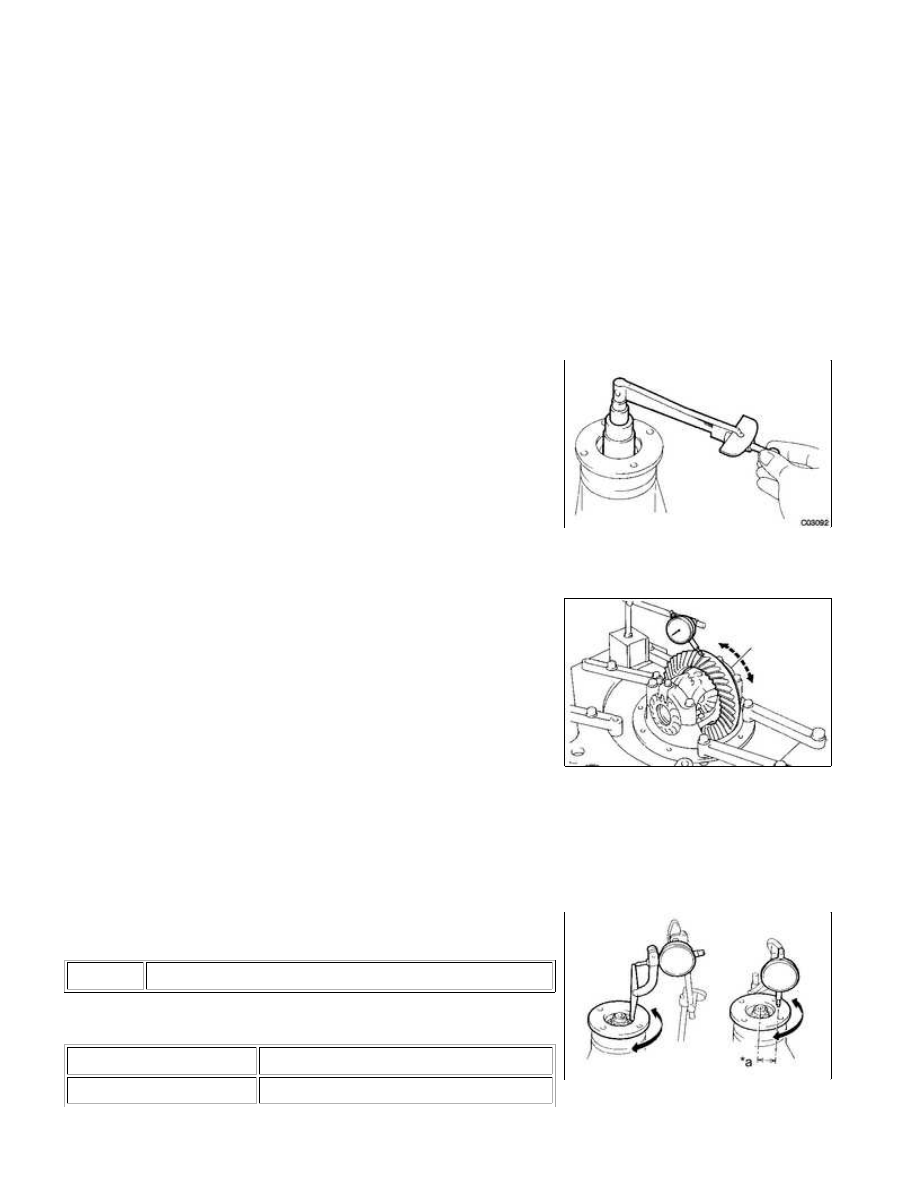

24. INSPECT TOTAL PRELOAD

(a) Using a torque wrench, measure the preload with the teeth of

the drive pinion and ring gear in contact.

Standard total preload (at starting):

Standard drive pinion preload plus 0.24 to 0.46 N*m (3 to 4

kgf*cm, 3 to 4 in.*lbf)

25. INSPECT DIFFERENTIAL RING GEAR BACKLASH

0.10 to 0.20 mm (0.00394 to 0.00787 in.)

If the backlash is not as specified, adjust the side bearing

preload or repair as necessary.

HINT:

Perform the measurements at 3 or more positions

Text in Illustration

*a

72 mm (2.83 in.)

Maximum runout:

RUNOUT

SPECIFIED CONDITION

Vertical runout

0.10 mm (0.00394 in.)

DIFFERENTIAL: DIFFERENTIAL CARRIER ASSEMBLY (for 1UR-...

RUNOUT

SPECIFIED CONDITION

Lateral runout

0.10 mm (0.00394 in.)

If the runout is more than the maximum, replace the

companion flange.

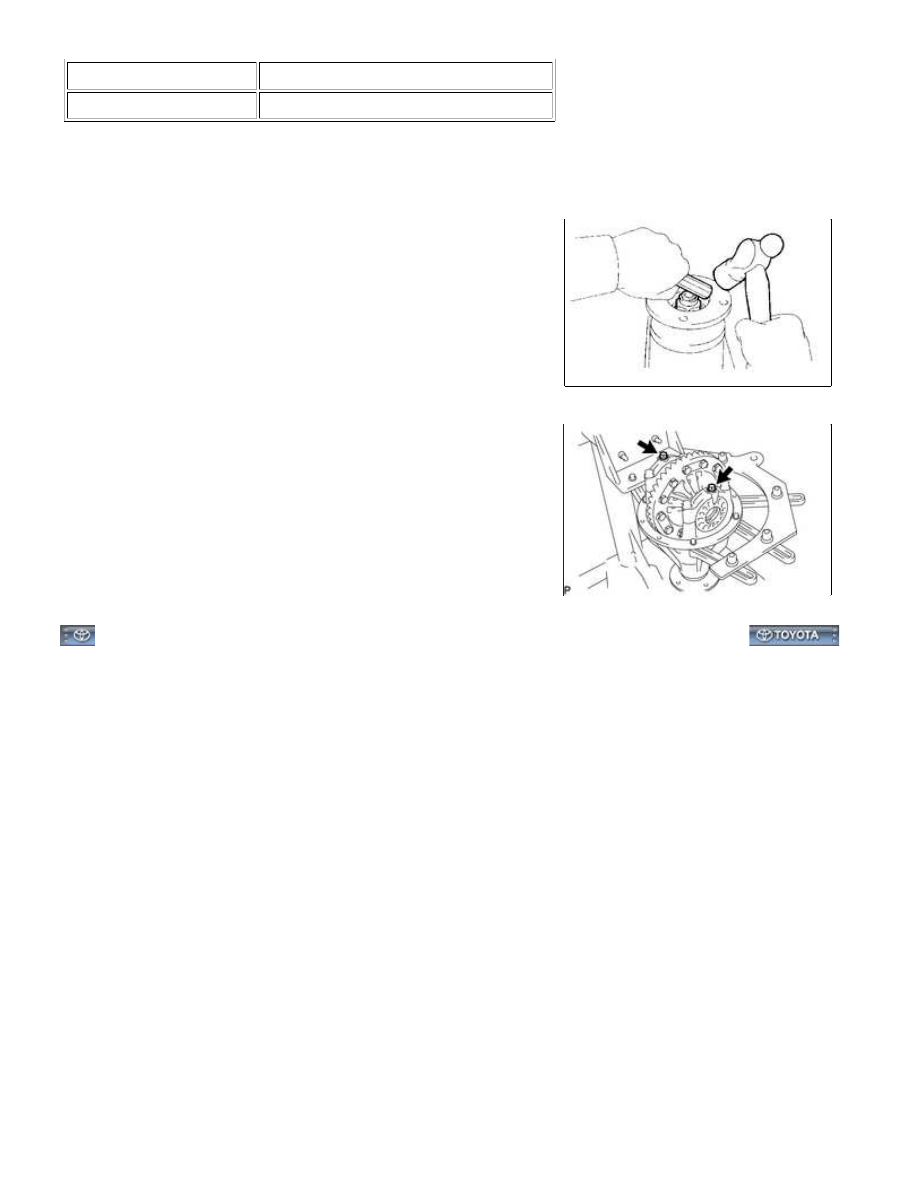

27. STAKE REAR DRIVE PINION NUT

(a) Using a chisel and hammer, stake the nut.

28. INSTALL REAR DIFFERENTIAL BEARING ADJUSTING

NUT LOCK

(a) Install 2 new adjusting locks onto the bearing caps with the 2

bolts.

Torque:

13 N·m {130 kgf·cm, 9ft·lbf}

(b) Bend the nut locks.

DIFFERENTIAL: DIFFERENTIAL CARRIER ASSEMBLY (for 1UR-...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000174J017X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DIFFERENTIAL: DIFFERENTIAL CARRIER ASSEMBLY (for 1UR-FE): INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

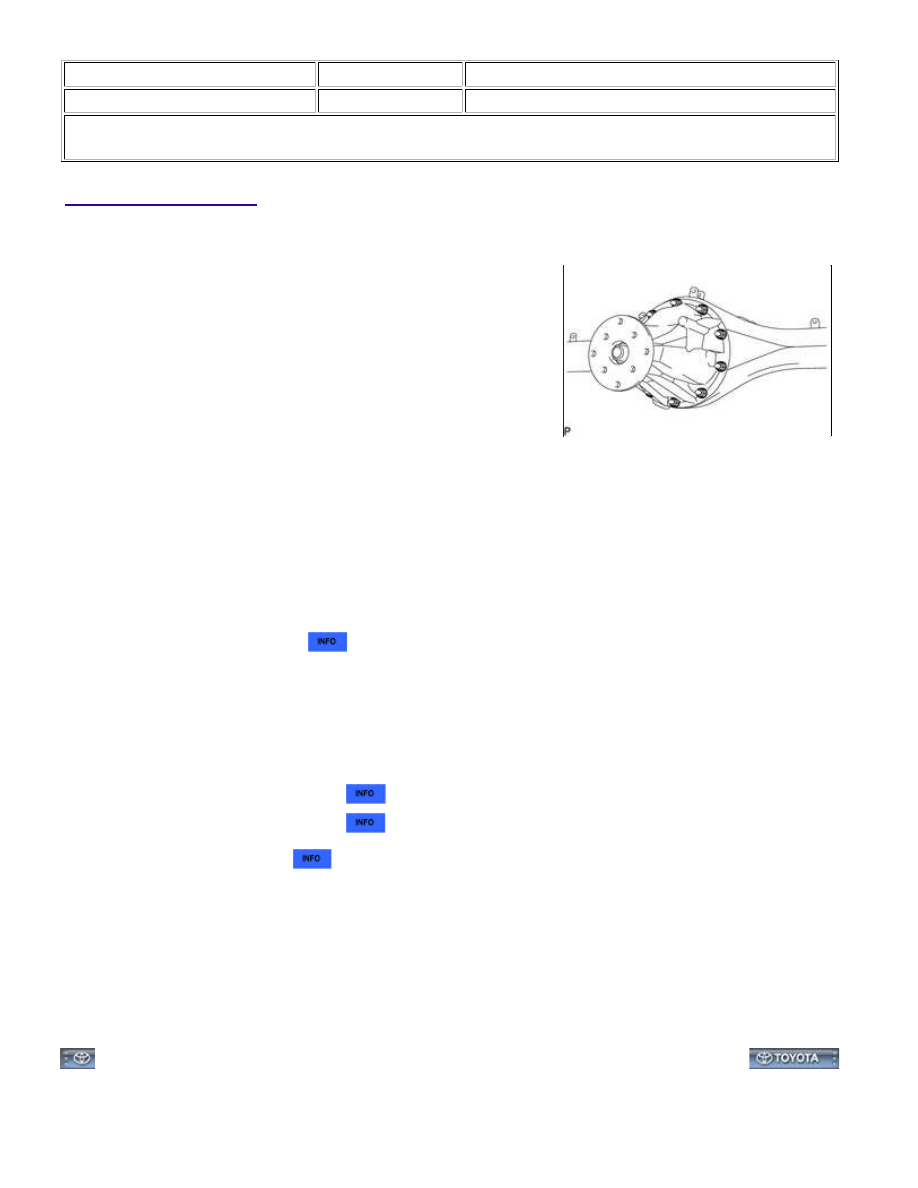

INSTALLATION

1. INSTALL REAR DIFFERENTIAL CARRIER ASSEMBLY

(b) Install a new gasket and the differential carrier with the 10 washers and 10 nuts.

Torque:

72 N·m {734 kgf·cm, 53ft·lbf}

NOTICE:

Be careful not to damage the installation surface.

2. INSTALL REAR AXLE SHAFT LH

(a) Install the rear axle shaft LH



.

3. INSTALL REAR AXLE SHAFT RH

HINT:

Use the same procedure described for the LH side.

4. INSTALL PROPELLER SHAFT ASSEMBLY

(a) Install the propeller shaft for 2WD



.

(b) Install the propeller shaft for 4WD



.

5. ADD DIFFERENTIAL OIL

6. INSTALL REAR WHEEL

(a) Install the rear wheels.

Torque:

for Aluminum Wheel -

131 N·m {1336 kgf·cm, 97ft·lbf}

for Steel Wheel -

209 N·m {2131 kgf·cm, 154ft·lbf}

DIFFERENTIAL: DIFFERENTIAL CARRIER ASSEMBLY (for 1UR-...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000031DB012X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DIFFERENTIAL: DIFFERENTIAL CARRIER ASSEMBLY (for 3UR-FE, 3UR-FBE): COMPONENTS; 2015 MY

Tundra [08/2014 -        ]

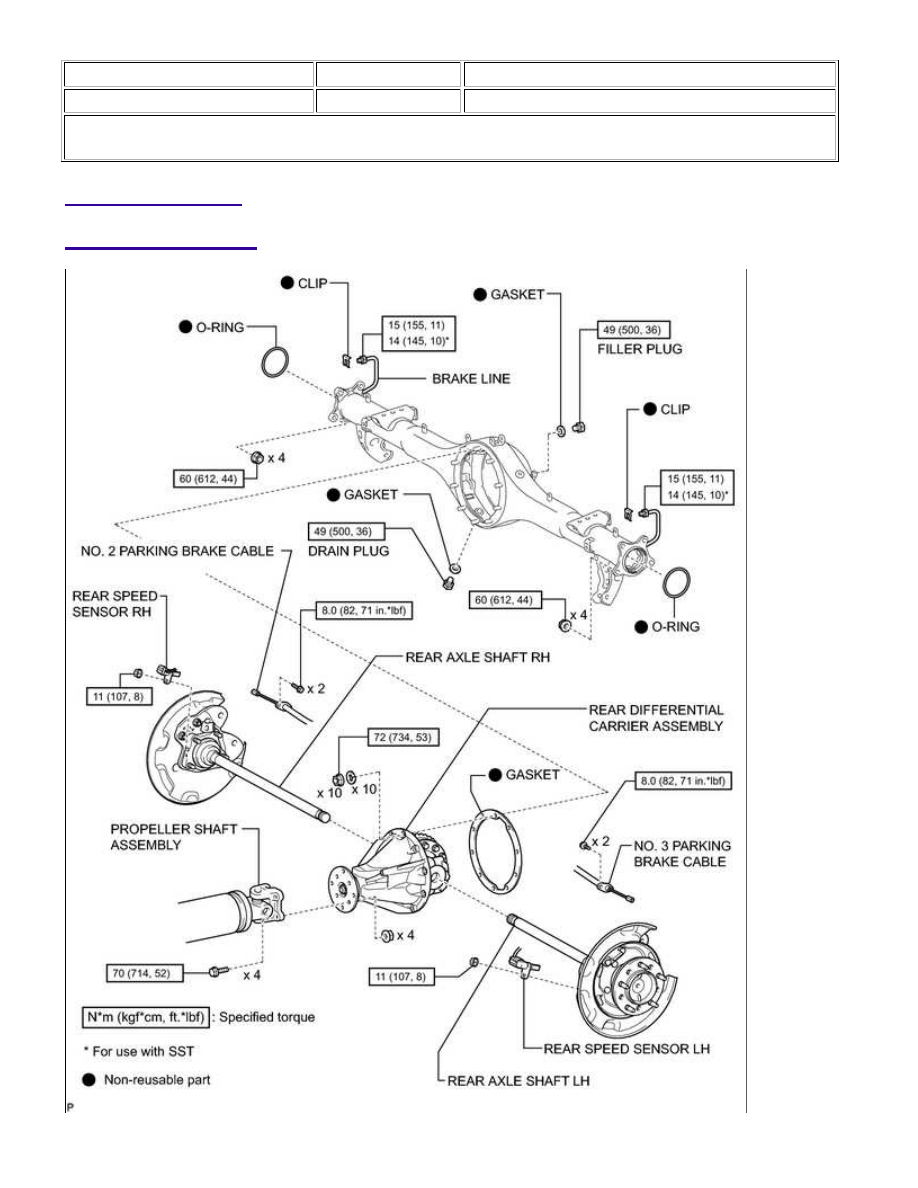

COMPONENTS

ILLUSTRATION

DIFFERENTIAL: DIFFERENTIAL CARRIER ASSEMBLY (for 3UR-...
