Toyota Tundra (2015 year). Manual - part 758

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

not on S, "+" or "-"

If the result is not as specified, replace the park/neutral position

switch assembly.

AB60F AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITI...

Last Modified: 9-16-2014

6.6 N

Doc ID: RM0000010N807YX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITION SWITCH: ADJUSTMENT; 2015 MY

Tundra [08/2014 -        ]

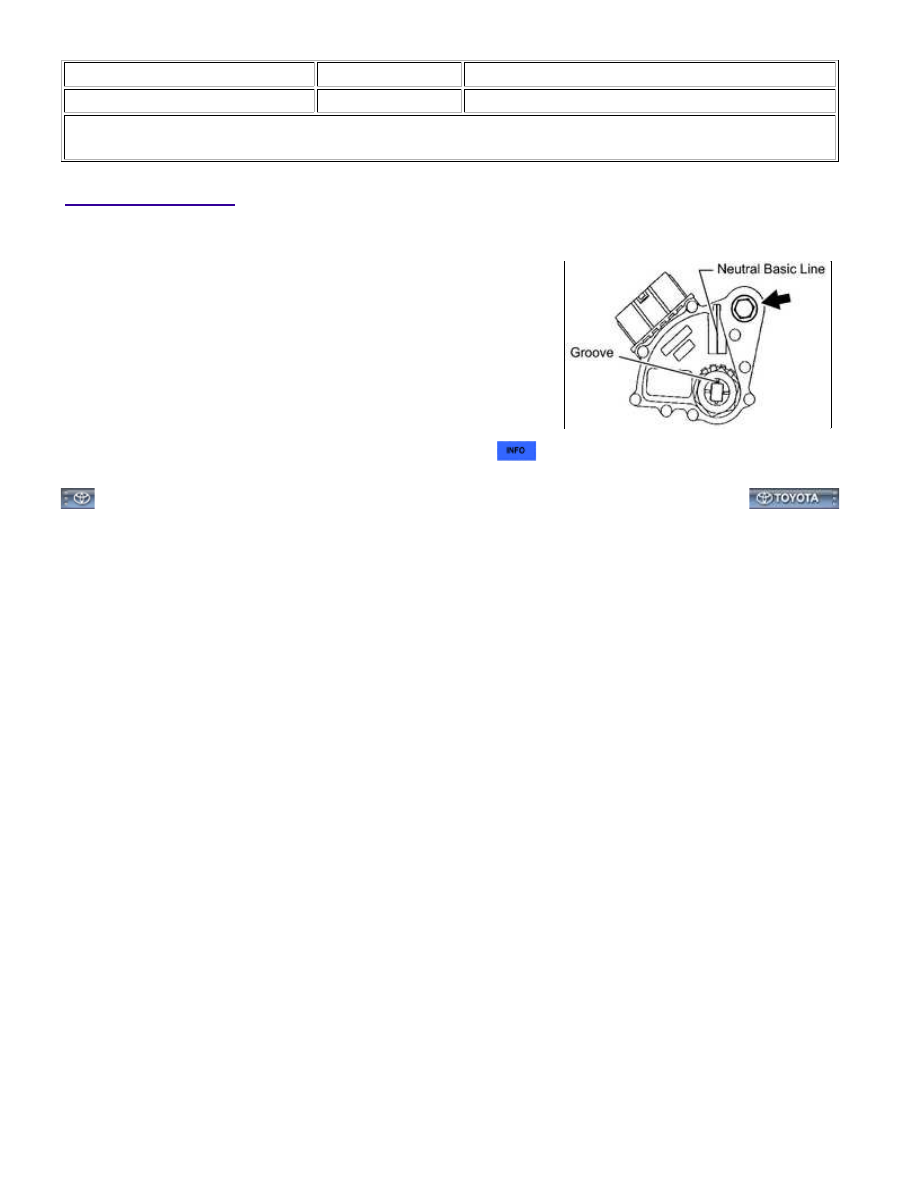

ADJUSTMENT

1. ADJUST PARK/NEUTRAL POSITION SWITCH ASSEMBLY

(b) Align the groove with the neutral basic line.

(c) Hold the switch in the position described above and tighten the

bolt.

Torque:

13 N·m {130 kgf·cm, 10ft·lbf}

(d) After the adjustment, perform the on-vehicle inspection



.

AB60F AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITI...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000010N9093X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITION SWITCH: INSTALLATION; 2015 MY

Tundra [08/2014 -        ]

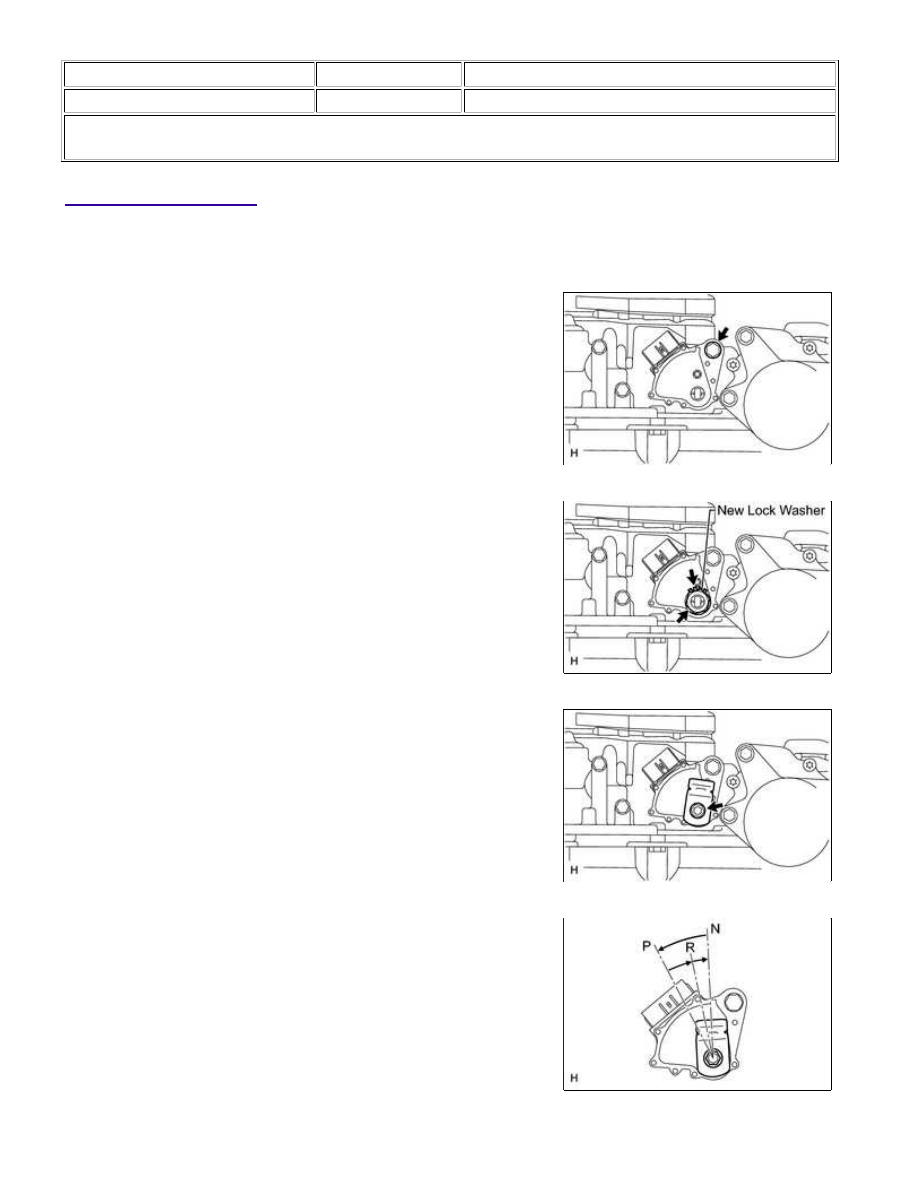

INSTALLATION

1. INSTALL PARK/NEUTRAL POSITION SWITCH ASSEMBLY

(a) Install the switch to the manual valve shaft.

(b) Temporarily install the bolt.

(c) Install a new lock washer and the nut.

Torque:

6.9 N·m {70 kgf·cm, 61in·lbf}

(d) Temporarily install the control shaft lever RH.

(e) Turn the control shaft lever RH counterclockwise until it stops,

and then turn it clockwise 2 notches to set it to the N position.

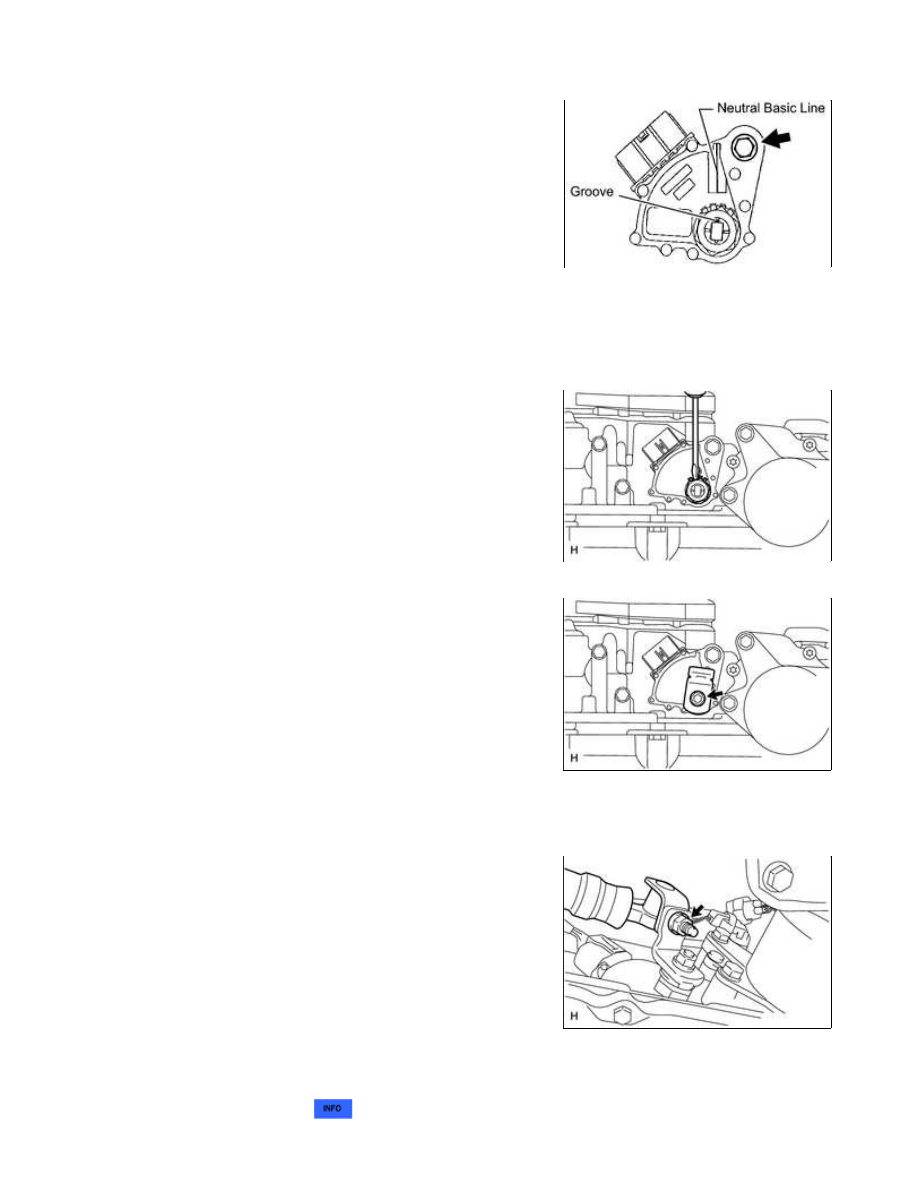

AB60F AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITI...

(f) Remove the control shaft lever RH.

(g) Align the groove with the neutral basic line.

(h) Hold the switch in the position described above and tighten the bolt.

Torque:

13 N·m {133 kgf·cm, 10ft·lbf}

washer and nut.

Torque:

16 N·m {163 kgf·cm, 12ft·lbf}

(k) Connect the switch connector.

2. CONNECT TRANSMISSION CONTROL CABLE ASSEMBLY

(a) Connect the cable with the nut.

Torque:

13 N·m {133 kgf·cm, 10ft·lbf}

NOTICE:

When connecting the cable to the transmission control shaft

(a) Adjust the shift lever position



.

AB60F AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITI...
