Title: AB60F AUTOMATIC TRANSMISSION: OIL PUMP: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

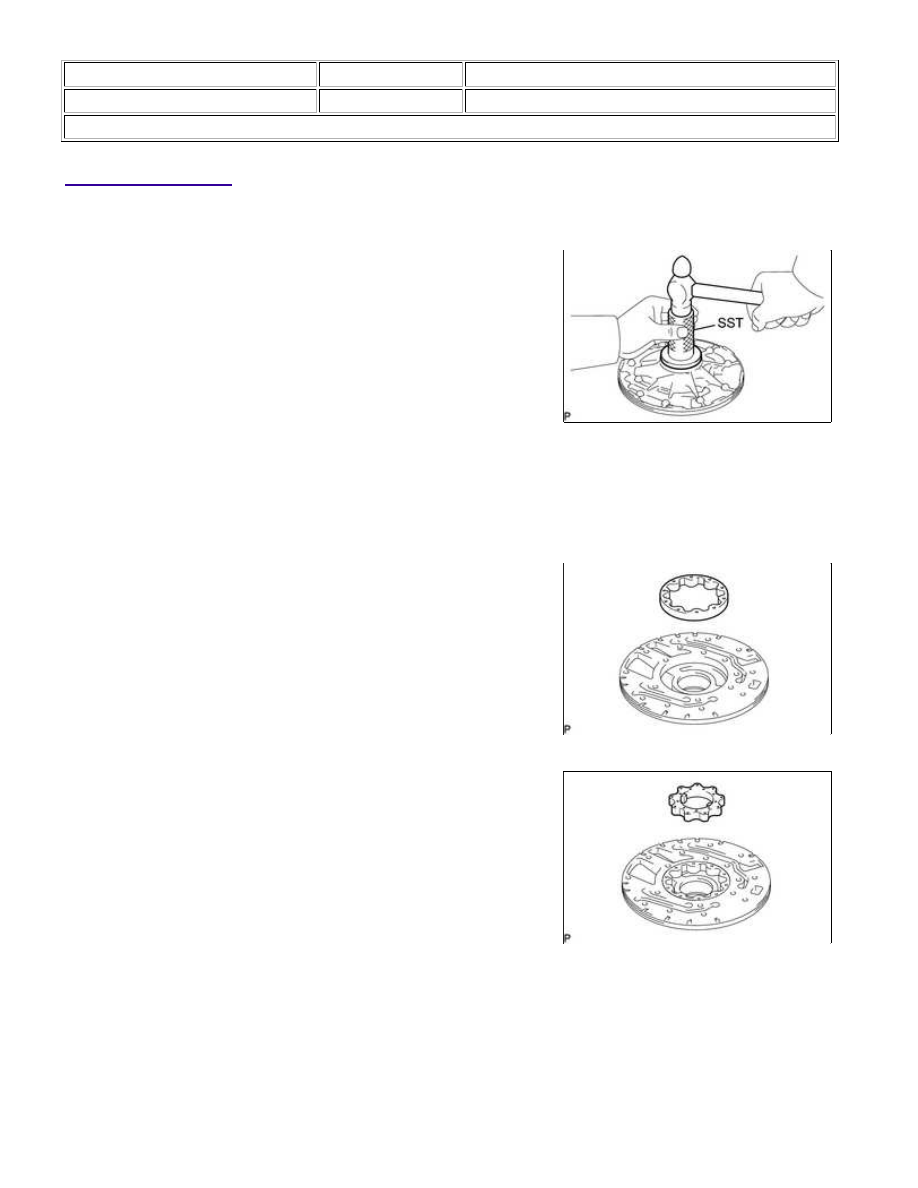

1. INSTALL FRONT OIL PUMP OIL SEAL

(a) Using SST and a hammer, tap in a new oil seal.

SST: 09950-60010

09951-00650

SST: 09950-70010

09951-07100

HINT:

(a) Place the oil pump body on the torque converter clutch.

3. INSTALL FRONT OIL PUMP DRIVEN GEAR

(a) Coat the driven gear with ATF.

(b) Install the driven gear to the oil pump body.

4. INSTALL FRONT OIL PUMP DRIVE GEAR

(a) Coat the drive gear with ATF.

(b) Install the drive gear to the oil pump body.

AB60F AUTOMATIC TRANSMISSION: OIL PUMP: REASSEMBLY;...

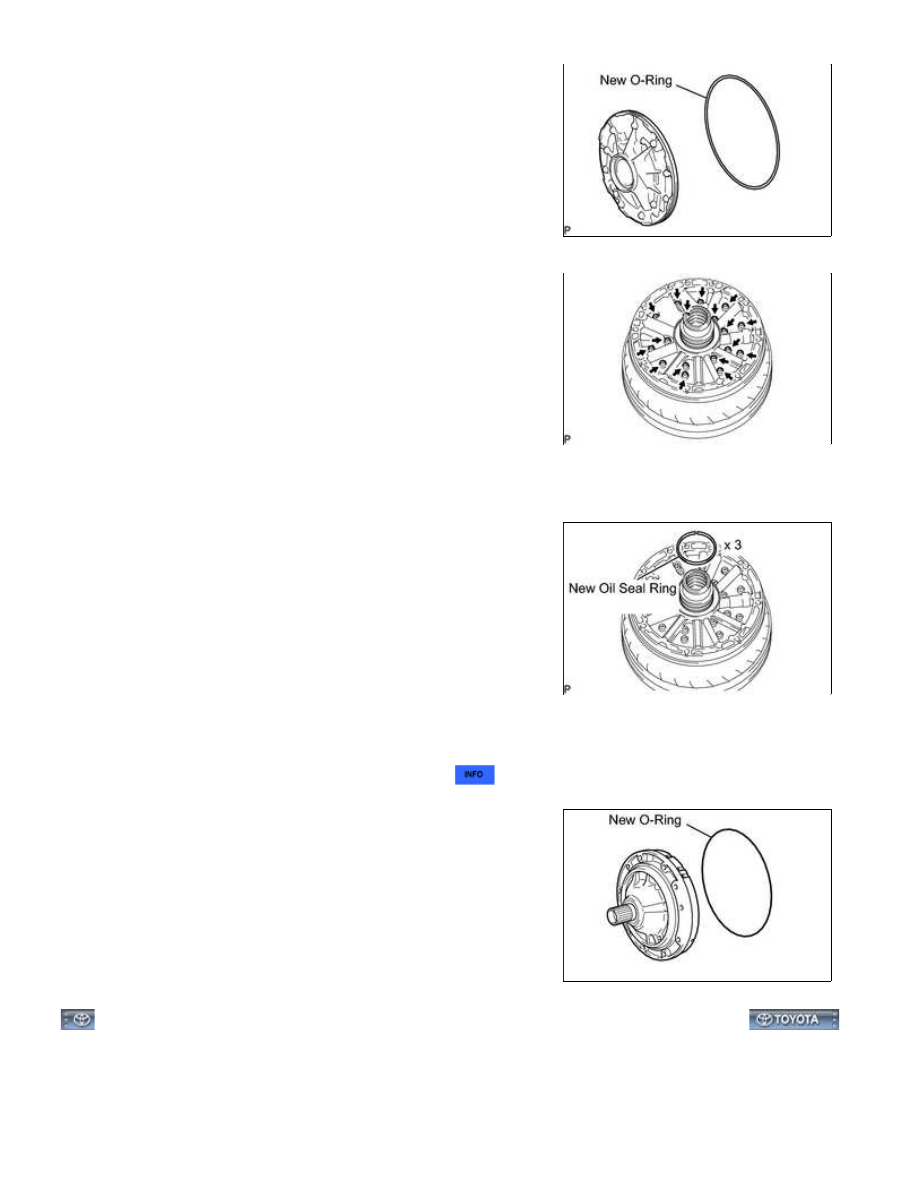

5. INSTALL FRONT OIL PUMP BODY O-RING

(a) Coat a new O-ring with ATF and install it to the oil pump body.

6. INSTALL STATOR SHAFT ASSEMBLY

(a) Align the stator shaft with the bolt holes.

(b) Install the 17 bolts.

Torque:

11 N·m {112 kgf·cm, 8ft·lbf}

7. INSTALL CLUTCH DRUM OIL SEAL RING

(a) Coat 3 new oil seal rings with ATF.

them to the starter shaft groove.

NOTICE:

Do not excessively widen the rings.

HINT:

After installing the oil seal rings, check that they rotate

smoothly.

8. INSPECT OIL PUMP DRIVE GEAR ROTATION

9. INSTALL FRONT OIL PUMP BODY O-RING

(a) Coat a new O-ring with ATF and install it to the oil pump.

AB60F AUTOMATIC TRANSMISSION: OIL PUMP: REASSEMBLY;...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002BKY047X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITION SWITCH: COMPONENTS; 2015 MY

Tundra [08/2014 -        ]

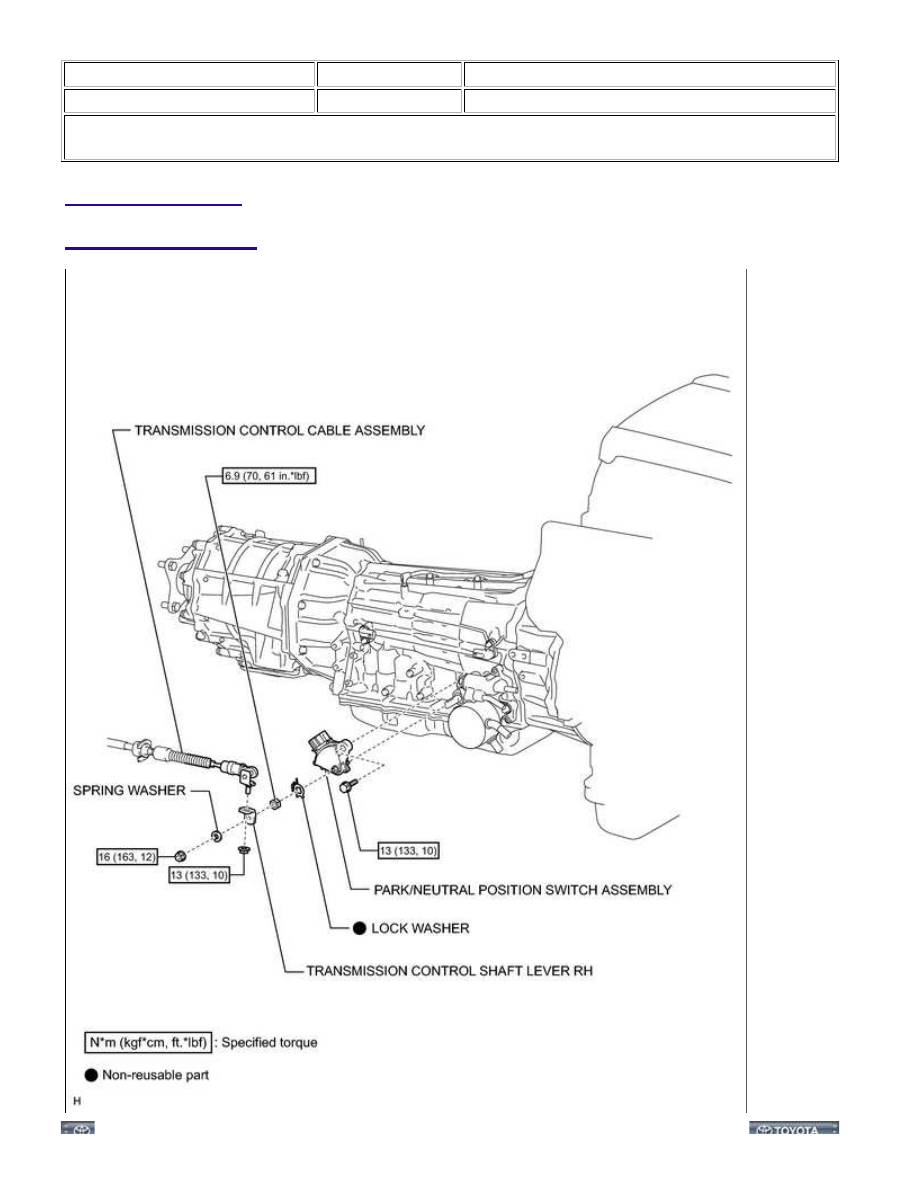

COMPONENTS

ILLUSTRATION

AB60F AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITI...

AB60F AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITI...
