Toyota Tundra (2015 year). Manual - part 754

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001BZB04AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: OIL COOLER (w/ Trailer Towing System): INSTALLATION; 2015 MY

Tundra [08/2014 -        ]

INSTALLATION

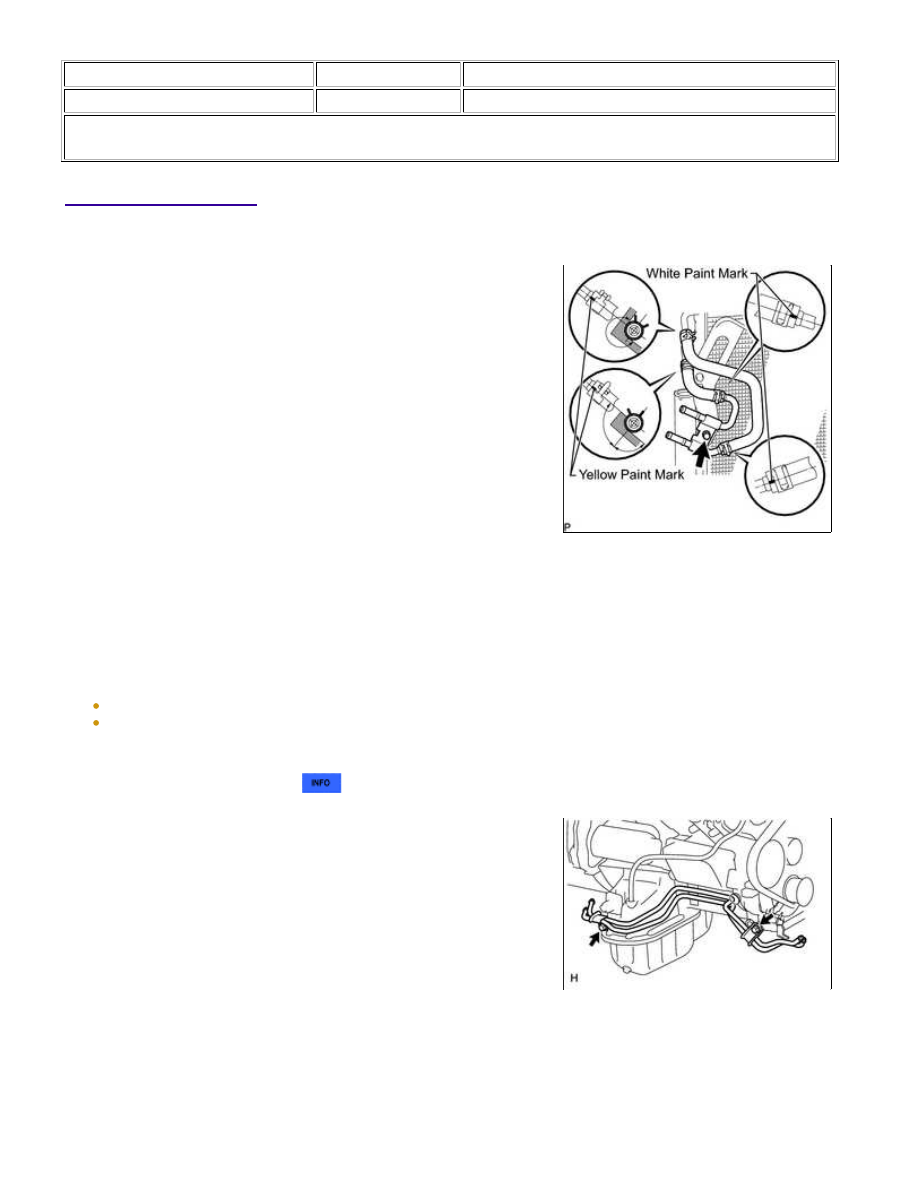

1. INSTALL NO. 2 OIL COOLER TUBE

(a) Install the No. 2 oil cooler inlet hose and No. 2 oil cooler outlet

hose to the No. 2 oil cooler tube.

NOTICE:

(b) Install the No. 2 oil cooler tube together with the 2 oil cooler hoses with the bolt.

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

(c) Connect the No. 2 oil cooler inlet hose and No. 2 oil cooler outlet hose to the cooler condenser.

NOTICE:

(a) Install the cooler condenser



.

3. INSTALL OIL COOLER TUBE

(a) Install the oil cooler tube with the 2 bolts.

Torque:

14 N·m {143 kgf·cm, 10ft·lbf}

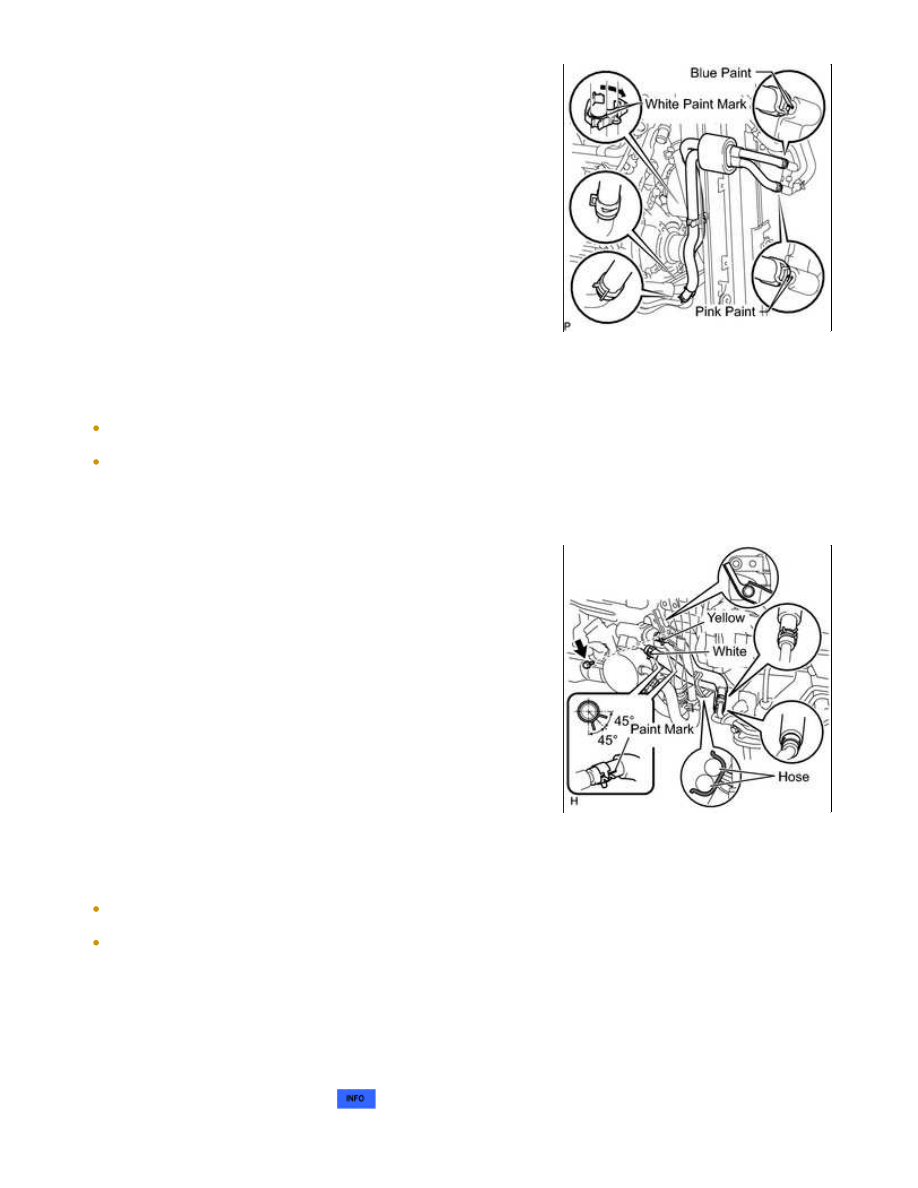

4. INSTALL OIL COOLER ACCESSORY ASSEMBLY

AB60F AUTOMATIC TRANSMISSION: OIL COOLER (w/ Trailer To...

(a) Install the oil cooler accessory assembly to the oil cooler tube,

and then pass the 2 hoses through the No. 1 flexible hose clamp

and close the clamp as shown in the illustration.

(b) Connect the 2 hoses to the No. 2 oil cooler tube.

NOTICE:

(a) Connect the No. 1 oil cooler inlet hose and No. 1 oil cooler outlet

hose to the oil cooler tube.

(b) Connect the 2 hoses to the transmission oil thermostat to install them.

NOTICE:

Torque:

18 N·m {184 kgf·cm, 13ft·lbf}

6. ADD AUTOMATIC TRANSMISSION FLUID

(a) Add automatic transmission fluid



.

AB60F AUTOMATIC TRANSMISSION: OIL COOLER (w/ Trailer To...

7. INSTALL FRONT BUMPER ASSEMBLY

(a) Install the front bumper



.

AB60F AUTOMATIC TRANSMISSION: OIL COOLER (w/ Trailer To...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000013F8067X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60F AUTOMATIC TRANSMISSION: OIL PUMP: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

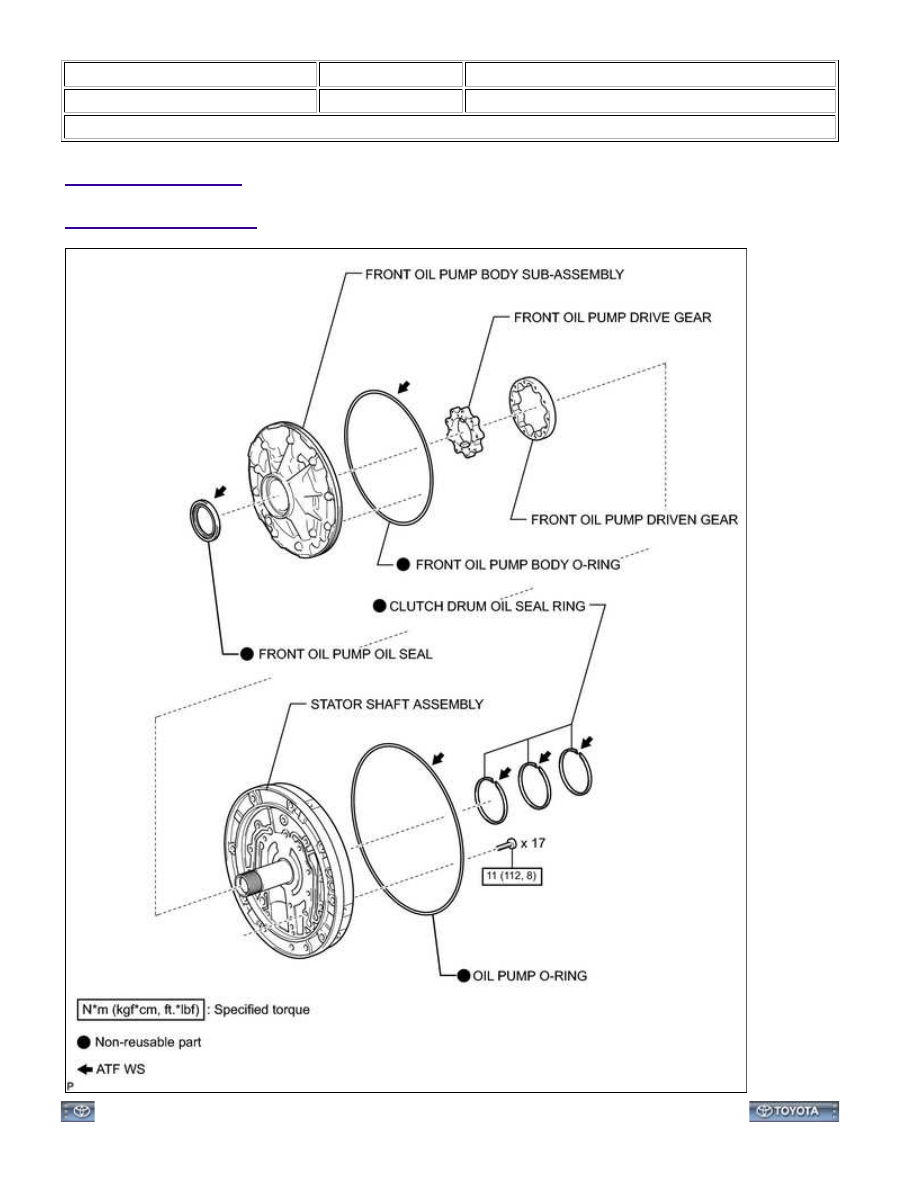

COMPONENTS

ILLUSTRATION

AB60F AUTOMATIC TRANSMISSION: OIL PUMP: COMPONENTS...
