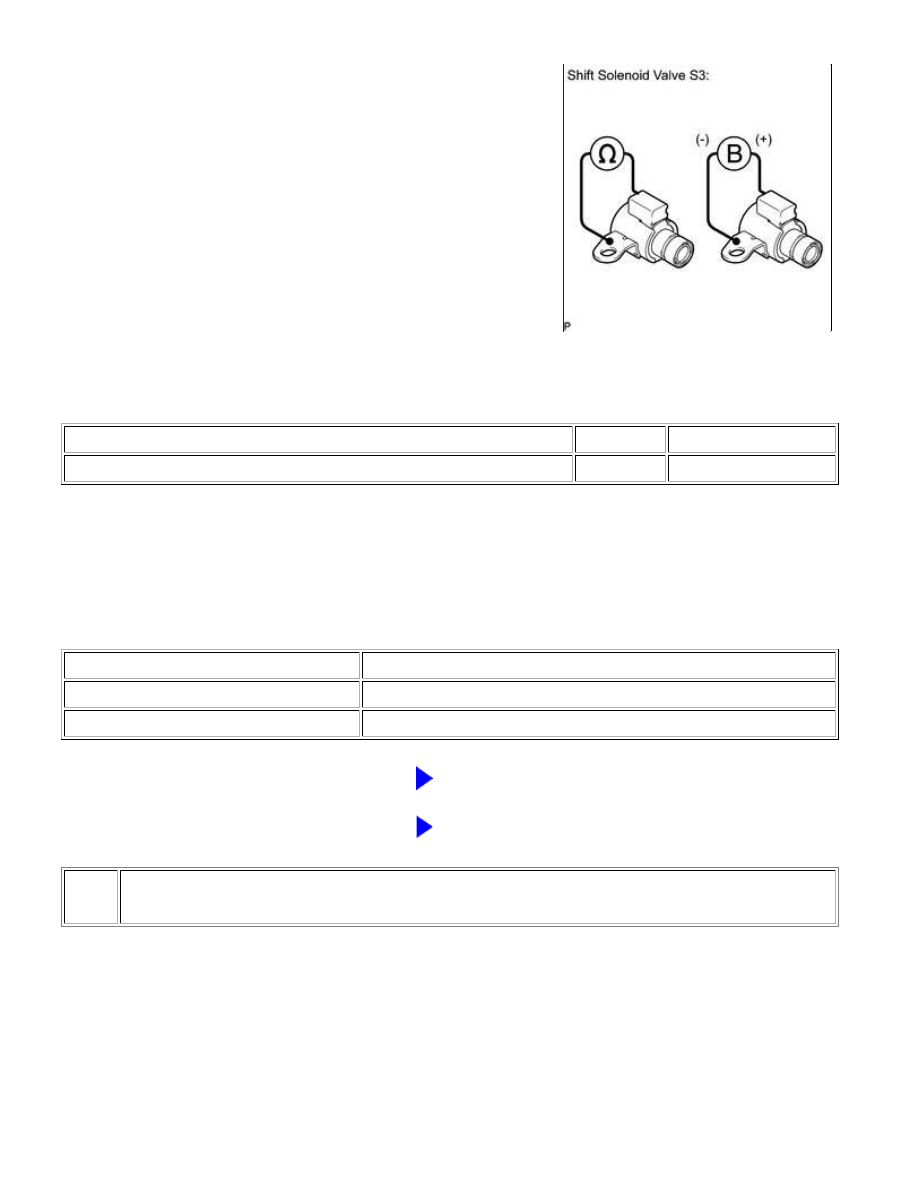

(a) Remove shift solenoid valve S3.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION SPECIFIED CONDITION

Shift solenoid valve S3 connector terminal - Shift solenoid valve S3 body

20°C (68°F)

11 to 15 Ω

OK:

Valve moves and makes an operating noise.

Result

RESULT

PROCEED TO

NG

A

OK

B

B

GO TO STEP 10

A

REPLACE SHIFT SOLENOID VALVE S3

7.

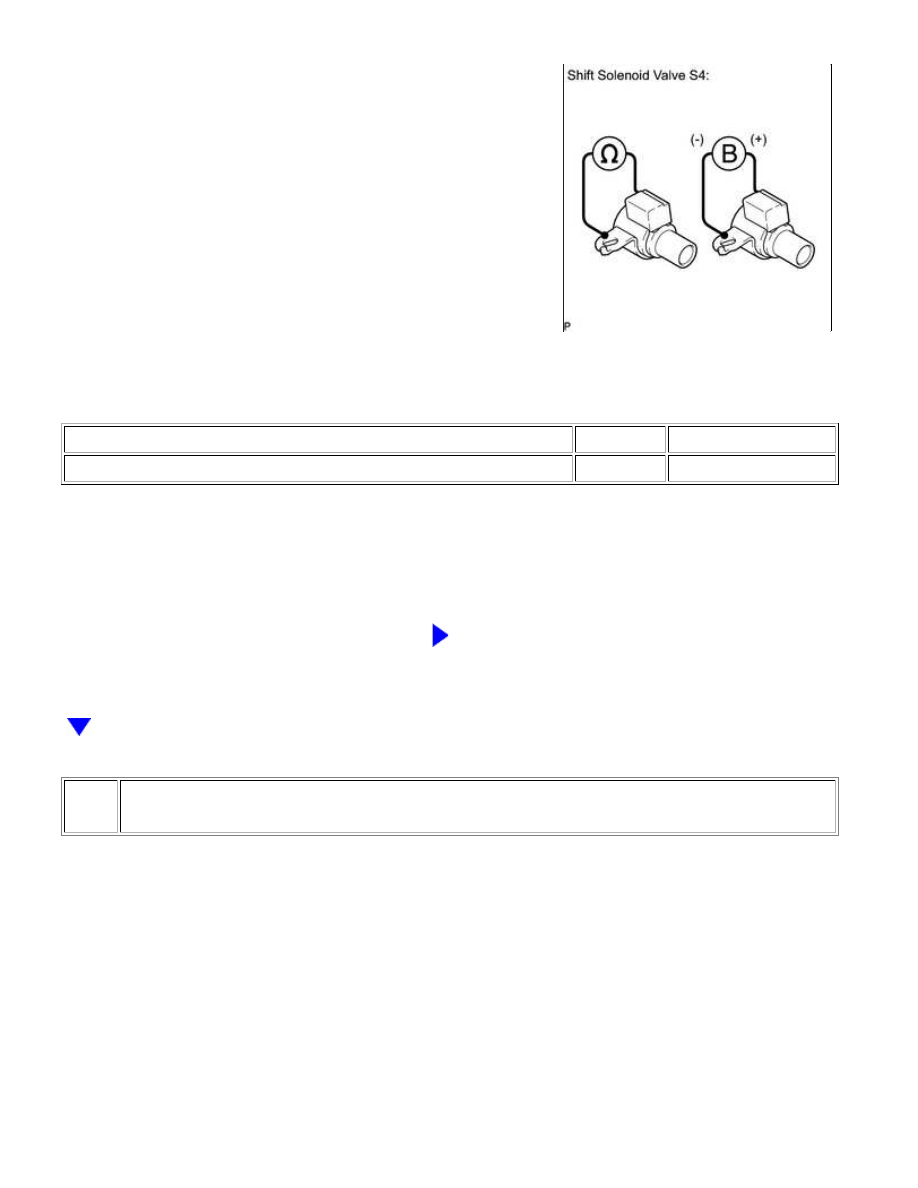

INSPECT SHIFT SOLENOID VALVE S4

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

OK

(a) Remove shift solenoid valve S4.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION SPECIFIED CONDITION

Shift solenoid valve S4 connector terminal - Shift solenoid valve S4 body

20°C (68°F)

11 to 15 Ω

OK:

Valve moves and makes an operating noise.

NG

REPLACE SHIFT SOLENOID VALVE S4

8.

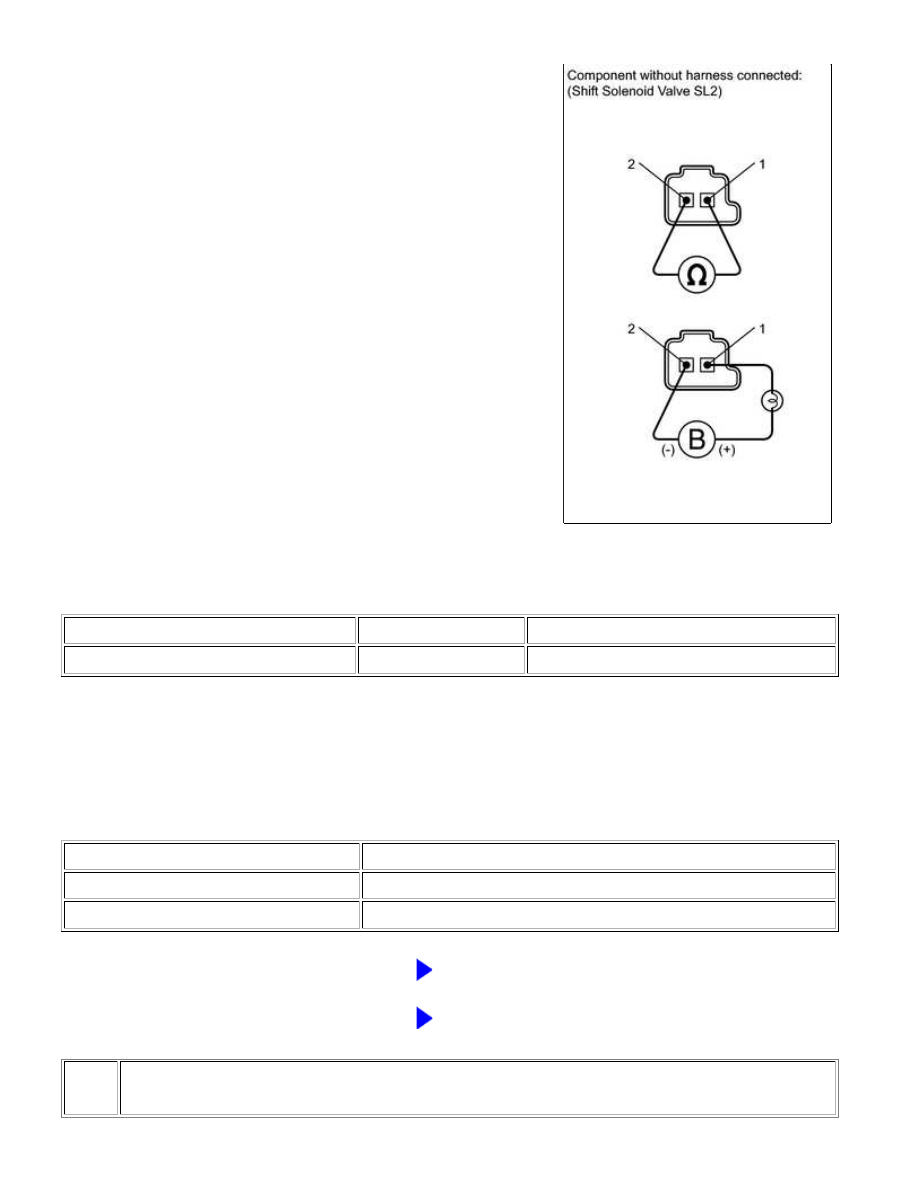

INSPECT SHIFT SOLENOID VALVE SL2

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(a) Remove shift solenoid valve SL2.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

5.0 to 5.6 Ω

(c) Connect the battery's positive (+) lead with a 21 W bulb to terminal 1 and the negative (-) lead to

Valve moves and makes an operating noise.

Result

RESULT

PROCEED TO

NG

A

OK

B

B

GO TO STEP 10

A

REPLACE SHIFT SOLENOID VALVE SL2

9.

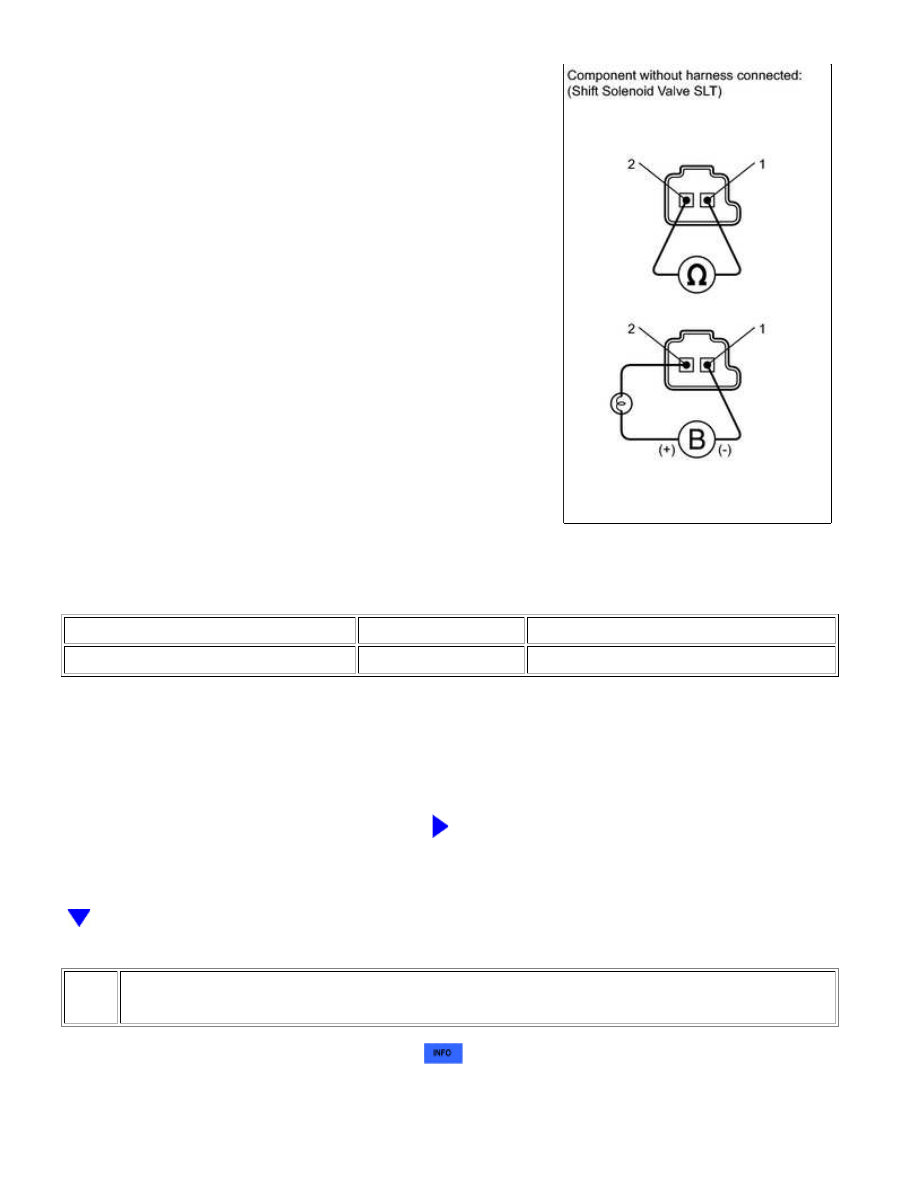

INSPECT SHIFT SOLENOID VALVE SLT

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

OK

(a) Remove shift solenoid valve SLT.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

5.0 to 5.6 Ω

(c) Connect the battery's positive (+) lead with a 21 W bulb to terminal 2 and the negative (-) lead to

Valve moves and makes an operating noise.

NG

REPLACE SHIFT SOLENOID VALVE SLT

10.

INSPECT TRANSMISSION VALVE BODY ASSEMBLY

(a) Check the transmission valve body assembly



.

OK:

There are no foreign objects on any valve.
