The monitor will run whenever the following

DTCs are not present

P0717 (Turbine speed sensor circuit)

P0722 (Output speed sensor circuit)

P0710, P0712, P0713, P2740, P2742, P2743 (ATF

temperature sensor circuit)

P0973, P0974 (Shift solenoid valve S1 circuit)

P0976, P0977 (Shift solenoid valve S2 circuit)

P0979, P0980 (Shift solenoid valve S3 circuit)

P0982, P0983 (Shift solenoid valve S4 circuit)

P0985, P0986 (Shift solenoid valve SR circuit)

P0748 (Shift solenoid valve SL1 circuit)

P0778 (Shift solenoid valve SL2 circuit)

P2716 (Shift solenoid valve SLT circuit)

P0115, P0116, P0117, P0118, P011B (ECT (Engine coolant

temperature) sensor circuit)

P0327, P0328, P032C, P032D, P0332, P0333, P033C, P033D

(KCS sensor circuit)

P0500 (Vehicle speed sensor circuit)

ETCS (Electric Throttle Control System)

Not system down

Transmission position

"D"

Duration time from shifting "N" to "D"

4 seconds or more

ECT

40°C (104°F) or higher

Spark advance from max. retard timing by KCS

control

0° crankshaft angle or more

Engine

Starting

Transfer position

HIGH*

HINT:

*: Following conditions met

Transfer output speed

143 rpm or more

Transfer input speed/Transfer output speed (NO/NOtf)

0.9 or more, and less than 1.1

TYPICAL MALFUNCTION THRESHOLDS

[P0894: ON malfunction]

When either condition below is met: ON malfunction (A) or (B)

ON Malfunction (A)

ON Malfunction (B)

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Actual gear for SLT failure judgment

Not determined

[P2714: ON malfunction]

ON Malfunction (B)

Shift solenoid valve S1 OFF malfunction

Detected

ON Malfunction (C)

Shift solenoid valve S2 OFF malfunction

Detected

ON Malfunction (D)

Shift solenoid valve S3 ON malfunction

Detected

ON Malfunction (E)

Shift solenoid valve S4 OFF malfunction

Detected

ON Malfunction (F)

1-2 shift valve malfunction

Detected

ON Malfunction (G)

Reverse sequence valve malfunction

Detected

ON Malfunction (H)

Shift solenoid valve SL2 ON malfunction

Detected

INSPECTION PROCEDURE

NOTICE:

Perform the universal trip to clear permanent DTCs



.

PROCEDURE

1.

CHECK DTC OUTPUT (IN ADDITION TO DTCS P0894 AND P2714)

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

A

(c) Turn the Techstream on.

(d) Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

(e) Read the DTCs using the Techstream.

Result

RESULT

PROCEED TO

Only P0894 is output

Only P0894 and P2714 are output

A

P0894, P2714 and other DTCs are output

B

HINT:

If any other codes besides P0894 and P2714 are output, perform troubleshooting for those DTCs first.

B

GO TO DTC CHART

2.

PERFORM ACTIVE TEST USING TECHSTREAM (SHIFT SOLENOID VALVE SLT)

NOTICE:

Perform the test at the normal operating ATF temperature: 50 to 80°C (122 to 176°F).
Be careful to prevent SST's hose from interfering with the exhaust pipe.
Perform the test with the A/C OFF.

HINT:

Using the Techstream to perform Active Tests allows relays, VSVs, actuators and other items to be

operated without removing any parts. This non-intrusive functional inspection can be very useful because
intermittent operation may be discovered before parts or wiring is disturbed. Performing Active Tests early
in troubleshooting is one way to save diagnostic time. Data List information can be displayed while
performing Active Tests.

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

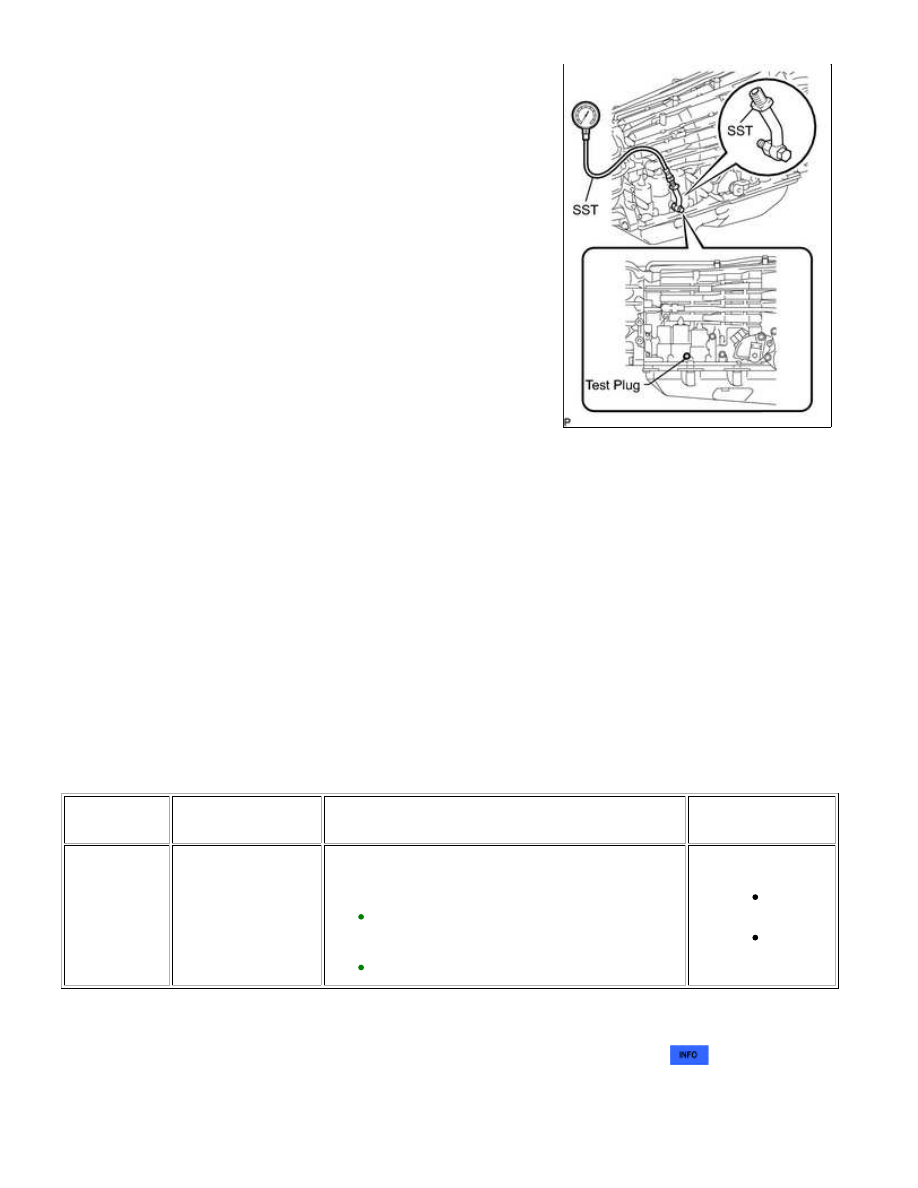

(a) Remove the test plug on the transmission case center right

side and connect SST.

SST: 09992-00095

09992-00231

09992-00271

(b) Connect the Techstream to the DLC3.

(c) Start the engine and warm it up.

(d) Measure the line pressure with SST.

(e) Turn the Techstream on.

(f) Enter the following menus: Powertrain / Engine and ECT / Active Test.

(g) According to the display on the Techstream, perform the Active Test.

(h) Measure the line pressure.

Engine and ECT:

TESTER

DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Activate the

Solenoid

(SLT)*

Operate shift

solenoid SLT and

raise line pressure

ON or OFF

HINT:

OFF: Line pressure up (when Active Test
"Activate the Solenoid (SLT)" is performed,
ECM commands SLT solenoid to turn OFF)
ON: No action (normal operation)

[Vehicle Condition]

Vehicle

stopped

Engine

idling

HINT:

*: Activate the Solenoid (SLT) in the Active Test is performed to check the line pressure changes by

connecting SST to the automatic transmission, which is used in the Hydraulic Test



as well. Note that

the pressure values in the Active Test and Hydraulic Test are different.

OK:

AB60F AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...
