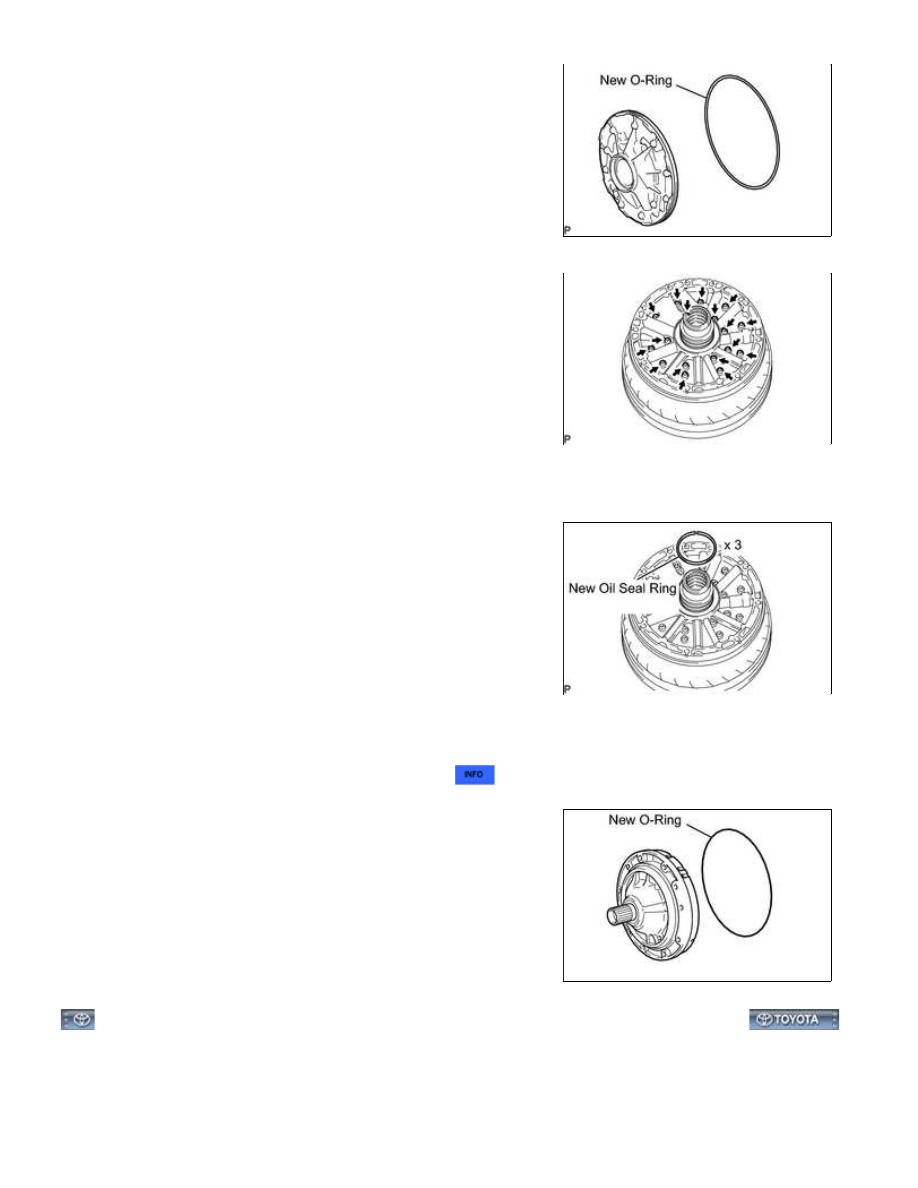

5. INSTALL FRONT OIL PUMP BODY O-RING

(a) Coat a new O-ring with ATF and install it to the oil pump body.

6. INSTALL STATOR SHAFT ASSEMBLY

(a) Align the stator shaft with the bolt holes.

(b) Install the 17 bolts.

Torque:

11 N·m {112 kgf·cm, 8ft·lbf}

7. INSTALL CLUTCH DRUM OIL SEAL RING

(a) Coat 3 new oil seal rings with ATF.

them to the starter shaft groove.

NOTICE:

Do not excessively widen the rings.

HINT:

After installing the oil seal rings, check that they rotate

smoothly.

8. INSPECT OIL PUMP DRIVE GEAR ROTATION

9. INSTALL FRONT OIL PUMP BODY O-RING

(a) Coat a new O-ring with ATF and install it to the oil pump.

AB60E AUTOMATIC TRANSMISSION: OIL PUMP: REASSEMBLY;...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002BKY049X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITION SWITCH: COMPONENTS; 2015 MY

Tundra [08/2014 -        ]

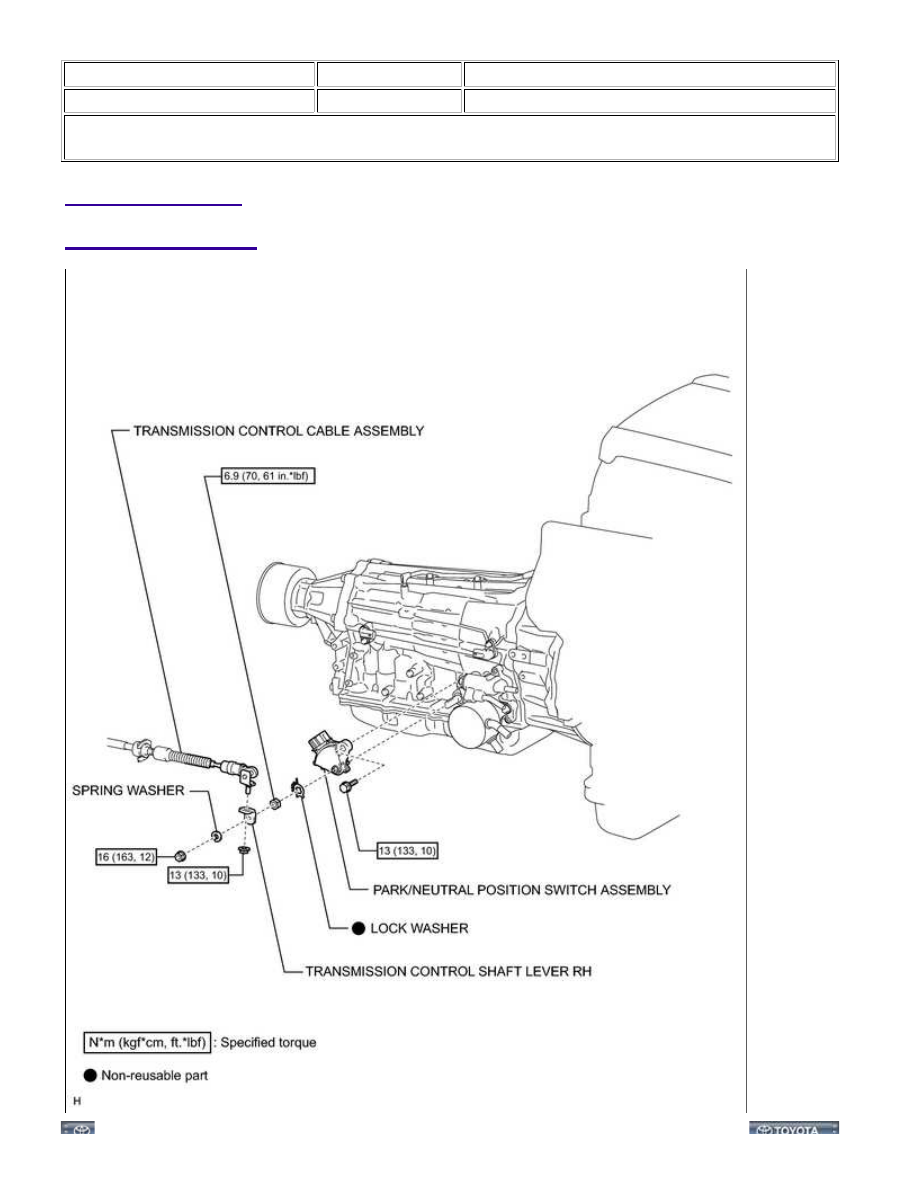

COMPONENTS

ILLUSTRATION

AB60E AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITI...

AB60E AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITI...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000010ND07EX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: PARK / NEUTRAL POSITION SWITCH: ON-VEHICLE INSPECTION;

2015 MY Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

1. INSPECT PARK/NEUTRAL POSITION SWITCH ASSEMBLY

(a) Apply the parking brake and turn the ignition switch ON.

(b) Depress the brake pedal and check that the engine starts when the shift lever is on N or P, but does not

start in other positions.

(c) Check that the back-up light illuminates and the reverse warning buzzer sounds when the shift lever is on

R, but do not function in other positions.
