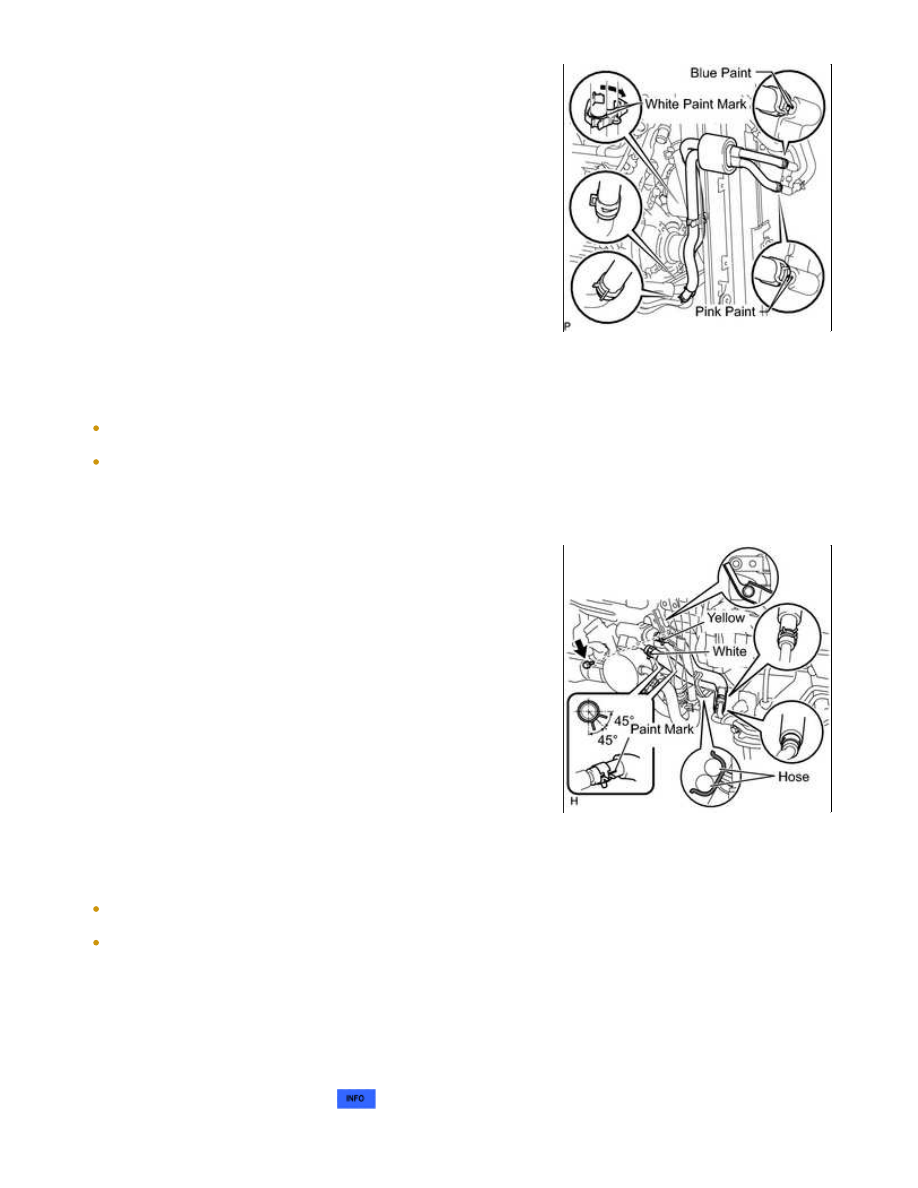

(a) Install the oil cooler accessory assembly to the oil cooler tube,

and then pass the 2 hoses through the No. 1 flexible hose clamp

and close the clamp as shown in the illustration.

(b) Connect the 2 hoses to the No. 2 oil cooler tube.

NOTICE:

(a) Connect the No. 1 oil cooler inlet hose and No. 1 oil cooler outlet

hose to the oil cooler tube.

(b) Connect the 2 hoses to the transmission oil thermostat to install them.

NOTICE:

Torque:

18 N·m {184 kgf·cm, 13ft·lbf}

6. ADD AUTOMATIC TRANSMISSION FLUID

(a) Add automatic transmission fluid



.

AB60E AUTOMATIC TRANSMISSION: OIL COOLER (w/ Trailer To...

7. INSTALL FRONT BUMPER ASSEMBLY

(a) Install the front bumper



.

AB60E AUTOMATIC TRANSMISSION: OIL COOLER (w/ Trailer To...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000013F8069X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: OIL PUMP: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

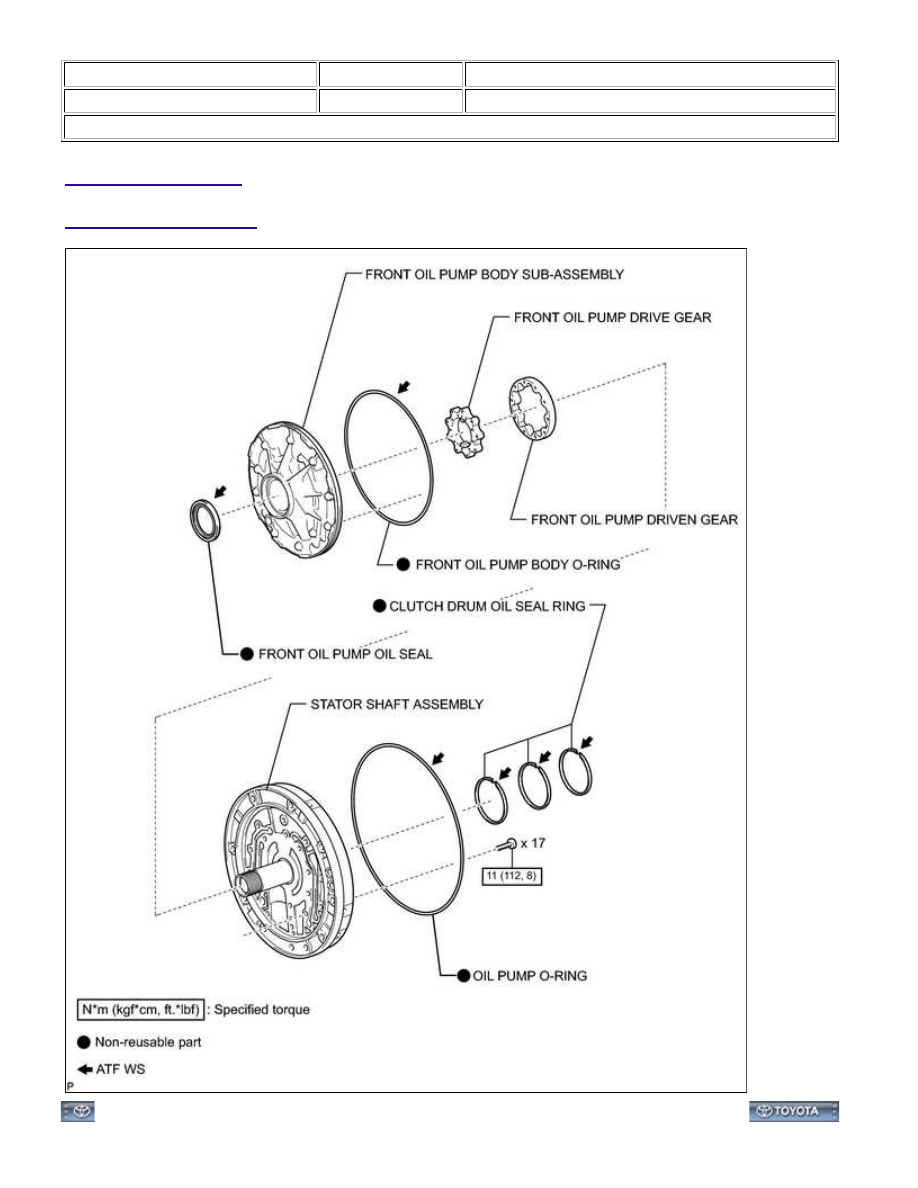

COMPONENTS

ILLUSTRATION

AB60E AUTOMATIC TRANSMISSION: OIL PUMP: COMPONENTS...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000013F9069X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: OIL PUMP: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

DISASSEMBLY

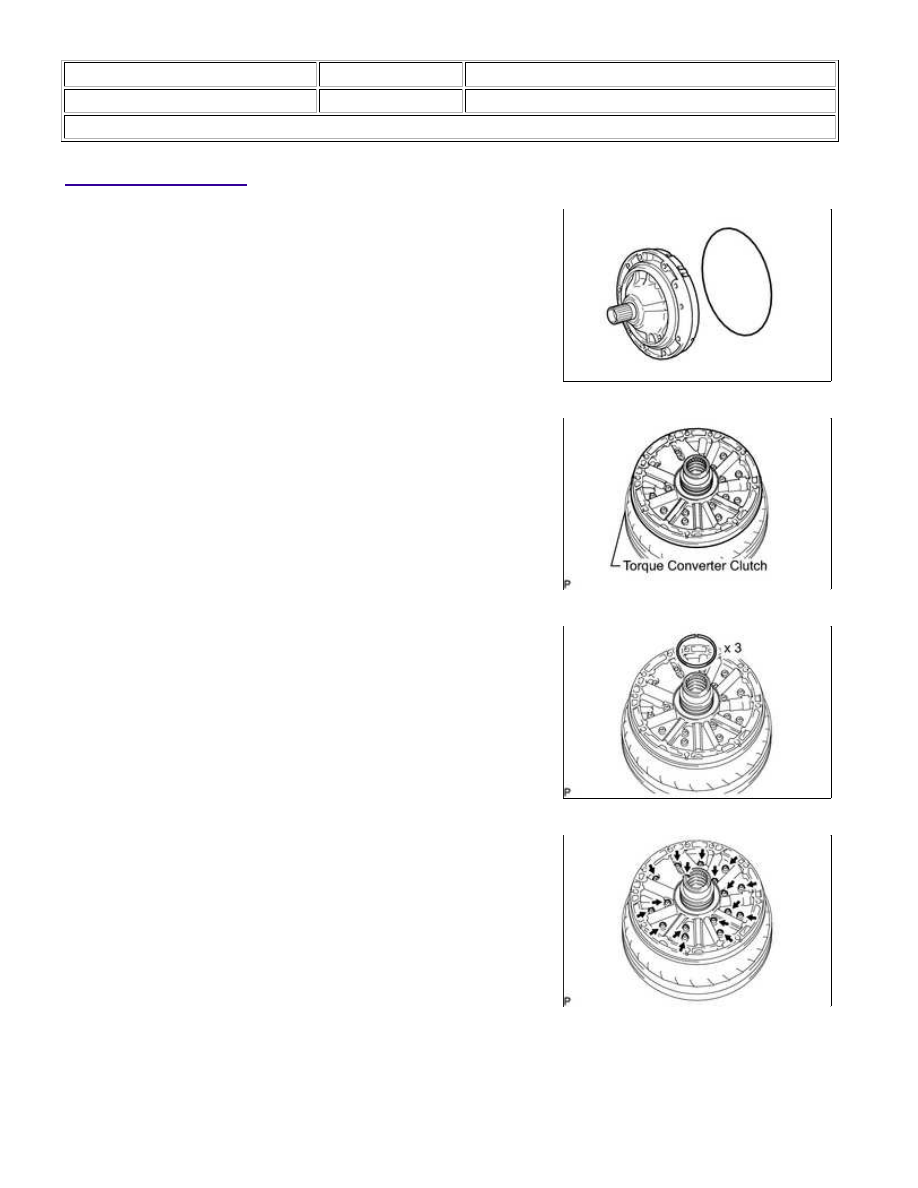

1. REMOVE FRONT OIL PUMP BODY O-RING

(a) Remove the O-ring from the oil pump.

2. FIX OIL PUMP ASSEMBLY

(a) Place the oil pump body on the torque converter.

3. REMOVE CLUTCH DRUM OIL SEAL RING

(a) Remove the 3 oil seal rings.

4. REMOVE STATOR SHAFT ASSEMBLY

(a) Remove the 17 bolts, and then remove the stator shaft from the

oil pump body.

AB60E AUTOMATIC TRANSMISSION: OIL PUMP: DISASSEMBLY...
