A

RESULT

PROCEED TO

Only P0729 is output

A

P0729 and other DTCs are output

B

HINT:

If any other codes besides P0729 are output, perform troubleshooting for those DTCs first.

B

GO TO DTC CHART

2.

PERFORM ACTIVE TEST USING TECHSTREAM (RUNNING TEST)

CAUTION:

This test should always be performed with at least 2 people.

NOTICE:

Perform the test at the normal operating ATF temperature: 50 to 80°C (122 to 176°F).
Perform the test with the A/C turned off.

HINT:

Using the Techstream to perform Active Tests allows relays, VSVs, actuators and other items to be

operated without removing any parts. This non-intrusive functional inspection can be very useful because
intermittent operation may be discovered before parts or wiring is disturbed. Performing Active Tests early
in troubleshooting is one way to save diagnostic time. Data List information can be displayed while
performing Active Tests.

(a) Connect the Techstream to the DLC3.

(b) Clear the DTC



.

(c) Warm up the engine.

(d) Enter the following menus: Powertrain / Engine and ECT / Active Test.

(e) According to the display on the Techstream, perform the Active Test.

HINT:

While driving, the shift position can be forcibly changed with the Techstream.

Comparing the shift position commanded by the Active Test with the actual shift position enables you to

confirm the problem



.

Engine and ECT:

TESTER

DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Control the Shift

Position

Operate shift solenoid valve

and set each shift position

Press "→" button:

Shift up

Possible to check operation of

shift solenoid valves

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

OK

TESTER

DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Press "←" button:

Shift down

[Vehicle Condition]

50 km/h (30 mph) or less

HINT:

1st

2nd

3rd

4th

5th

6th

Actual gear position under malfunction

1st

2nd

3rd

4th

5th

4th

OK:

Gear position changes in accordance with the Techstream command.

NG

REPAIR OR REPLACE TRANSMISSION VALVE BODY

ASSEMBLY

3.

PERFORM ACTIVE TEST USING TECHSTREAM (SHIFT SOLENOID VALVE SLT)

NOTICE:

Perform the test at the normal operating ATF temperature: 50 to 80°C (122 to 176°F).
Be careful to prevent SST's hose from interfering with the exhaust pipe.
Perform the test with the A/C OFF.

HINT:

Using the Techstream to perform Active Tests allows relays, VSVs, actuators and other items to be

operated without removing any parts. This non-intrusive functional inspection can be very useful because
intermittent operation may be discovered before parts or wiring is disturbed. Performing Active Tests early
in troubleshooting is one way to save diagnostic time. Data List information can be displayed while
performing Active Tests.

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

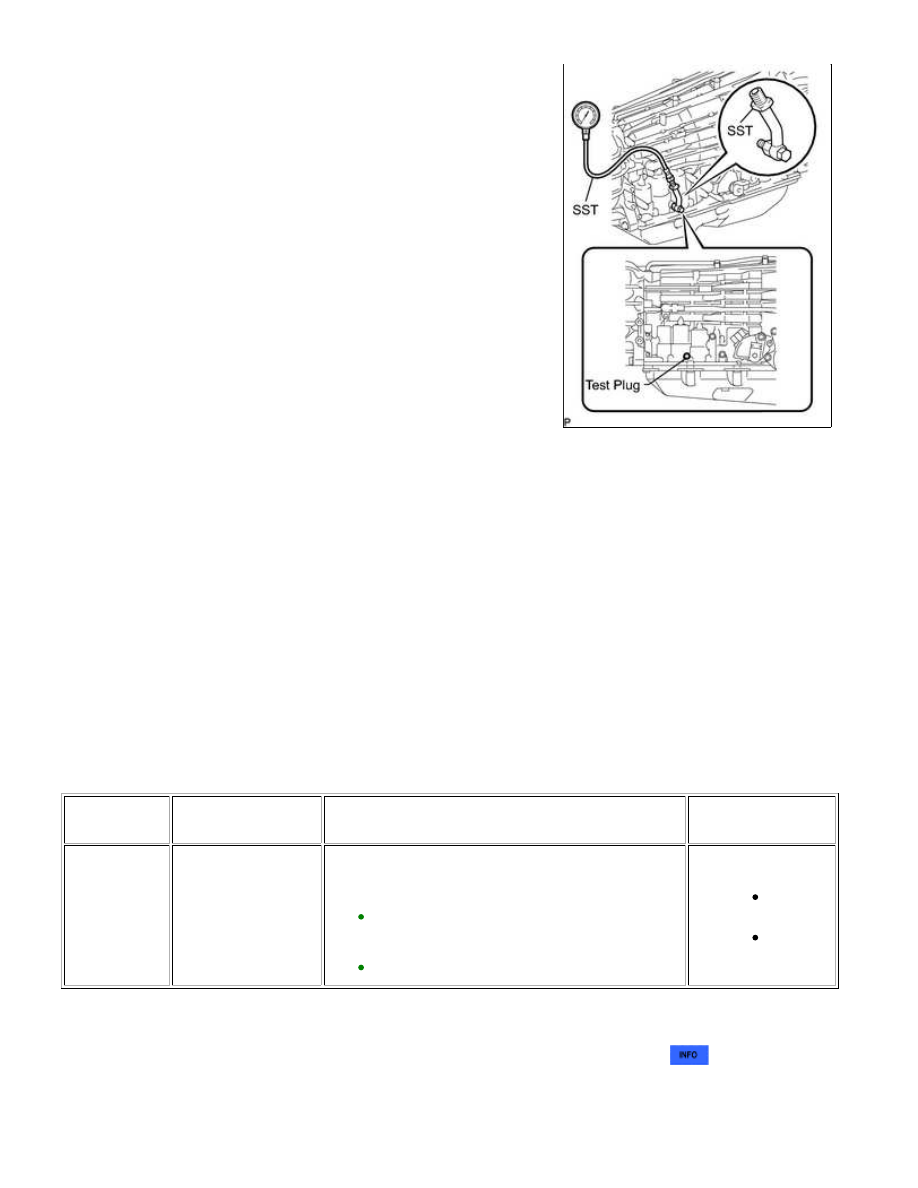

(a) Remove the test plug on the transmission case center right

side and connect SST.

SST: 09992-00095

09992-00231

09992-00271

(b) Connect the Techstream to the DLC3.

(c) Start the engine and warm it up.

(d) Measure the line pressure with SST.

(e) Turn the Techstream on.

(f) Enter the following menus: Powertrain / Engine and ECT / Active Test.

(g) According to the display on the Techstream, perform the Active Test.

(h) Measure the line pressure.

Engine and ECT:

TESTER

DISPLAY

TEST PART

CONTROL RANGE

DIAGNOSTIC NOTE

Activate the

Solenoid

(SLT)*

Operate shift

solenoid SLT and

raise line pressure

ON or OFF

HINT:

OFF: Line pressure up (when Active Test
"Activate the Solenoid (SLT)" is performed,
ECM commands SLT solenoid to turn OFF)
ON: No action (normal operation)

[Vehicle Condition]

Vehicle

stopped

Engine

idling

HINT:

*: Activate the Solenoid (SLT) in the Active Test is performed to check the line pressure changes by

connecting SST to the automatic transmission, which is used in the Hydraulic Test



as well. Note that

the pressure values in the Active Test and Hydraulic Test are different.

OK:

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

OK

The line pressure changes as specified when performing the Active Test.

NG

REPLACE SHIFT SOLENOID VALVE SLT

4.

CLEAR DTC AND PERFORM RUNNING TEST

(a) Clear the DTC



.

(b) Check for DTC again after conducting the MONITOR DRIVE PATTERN



.

OK:

No DTC code output.

NG

REPAIR OR REPLACE AUTOMATIC TRANSMISSION

ASSEMBLY

OK

END
