TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D74-101 (SP2+) - D74-100 (SP2-)

20°C (68°F)

560 to 680 Ω

D74-101 (SP2+) - Body ground

Always

10 kΩ or higher

D74-100 (SP2-) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE ECM

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM000000W880WMX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: P0724; Brake Switch "B"

Circuit High; 2015 MY Tundra [08/2014 -        ]

DTC

P0724

Brake Switch "B" Circuit High

DESCRIPTION

When the brake pedal is depressed, this switch sends a signal to the ECM. Then the ECM cancels the operation of

the lock-up clutch while braking is in progress.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

P0724

The stop light switch remains ON even when the vehicle is driven in a

STOP (less than 3 km/h (1.86 mph)) and GO (30 km/h (18.65 mph) or

more) pattern 5 times. (2-trip detection logic)

Short in stop

light switch

signal circuit

Stop light switch

ECM

MONITOR DESCRIPTION

This DTC indicates that the stop light switch remains ON. When the stop light switch remains ON during "stop and

go" driving, the ECM interprets this as a fault in the stop light switch and the MIL comes on and the ECM stores

the DTC. The vehicle must stop (less than 3 km/h (1.86 mph)) and go (30 km/h (18.65 mph) or more) 5 times

for 2 driving cycles in order to detect a malfunction.

MONITOR STRATEGY

Related DTCs

P0724: Stop light switch/Range check/Rationality

Required sensors/Components

Stop light switch, Vehicle speed sensor

Duration

GO and STOP 5 times

MIL operation

2 driving cycles

TYPICAL ENABLING CONDITIONS

The stop light switch remains ON during GO and STOP 5 times.

GO and STOP is defined as follows

The monitor will run whenever the following DTCs are not stored

None

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Battery voltage

8 V or higher

Ignition switch

ON

Starter

OFF

GO: (Vehicle speed is 30 km/h (18.65 mph) or more)

Once

STOP: (Vehicle speed is less than 3 km/h (1.86 mph))

Once

TYPICAL MALFUNCTION THRESHOLDS

Stop light switch status

On

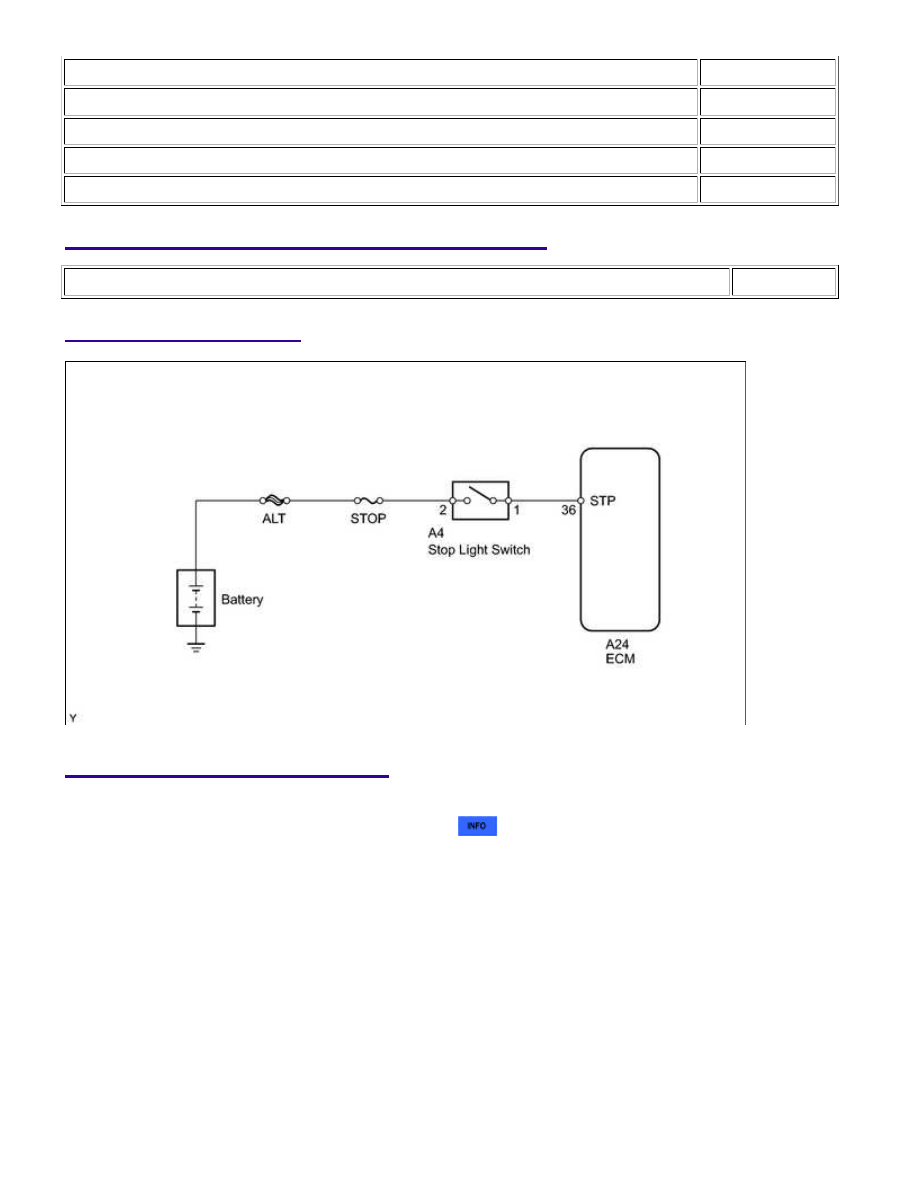

WIRING DIAGRAM

INSPECTION PROCEDURE

NOTICE:

Perform the universal trip to clear permanent DTCs



.

1. DATA LIST

HINT:

NOTICE:

In the table below, the values listed under "Normal Condition" are reference values. Do not depend solely

on these reference values when deciding whether a part is faulty or not.

(a) Warm up the engine.

(b) Turn the ignition switch off.

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(c) Connect the Techstream to the DLC3.

(d) Turn the ignition switch to ON.

(e) Turn the Techstream on.

(f) Enter the following menus: Powertrain / Engine and ECT / Data List.

(g) According to the display on the Techstream, read the Data List.

Engine and ECT:

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC NOTE

Stop Light Switch

Stop light switch status/

ON or OFF

Brake pedal is:

Depressed: ON

Released: OFF

-

PROCEDURE

1.

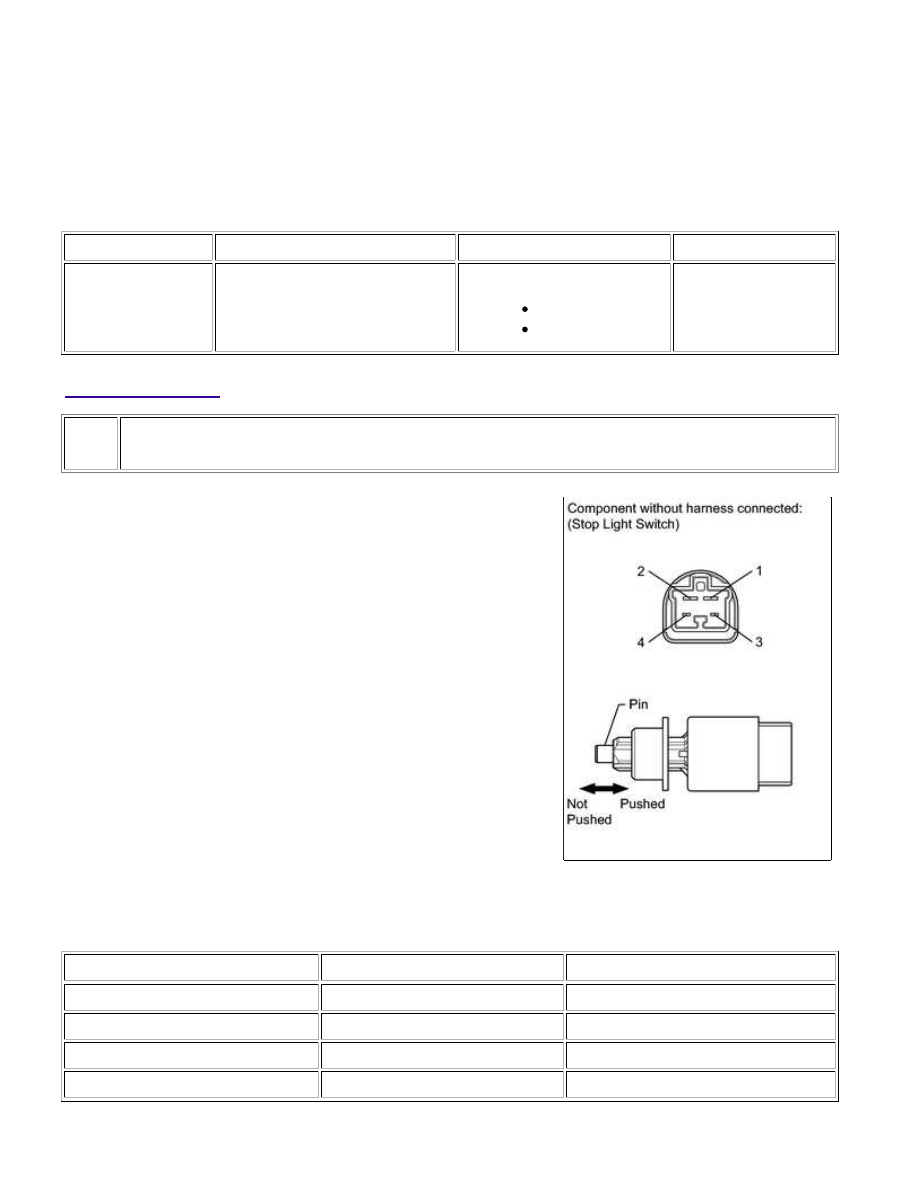

INSPECT STOP LIGHT SWITCH

(a) Remove the stop light switch.

(b) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

1 - 2

Pin not pushed

Below 1 Ω

3 - 4

Pin pushed

Below 1 Ω

1 - 2

Pin pushed

10 kΩ or higher

3 - 4

Pin not pushed

10 kΩ or higher
