Toyota Tundra (2015 year). Manual - part 548

A

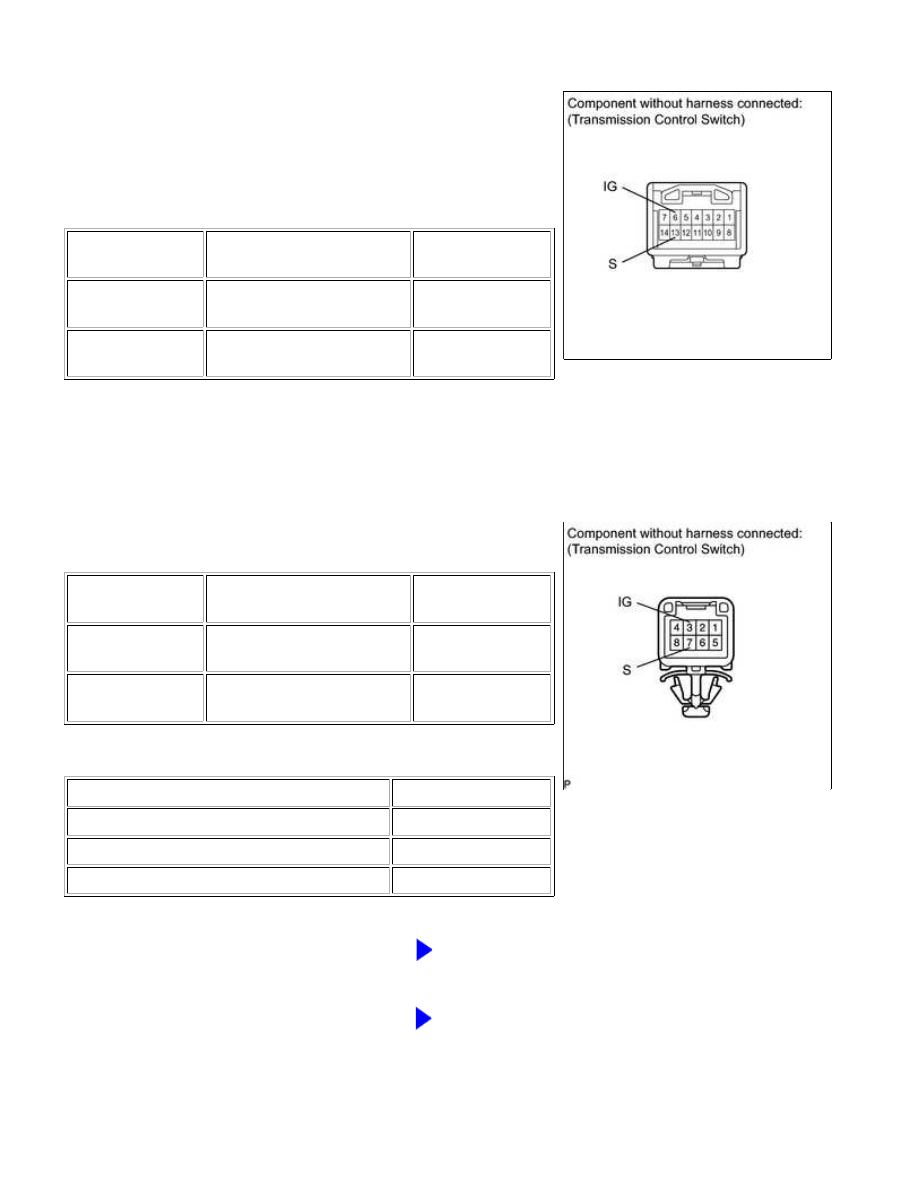

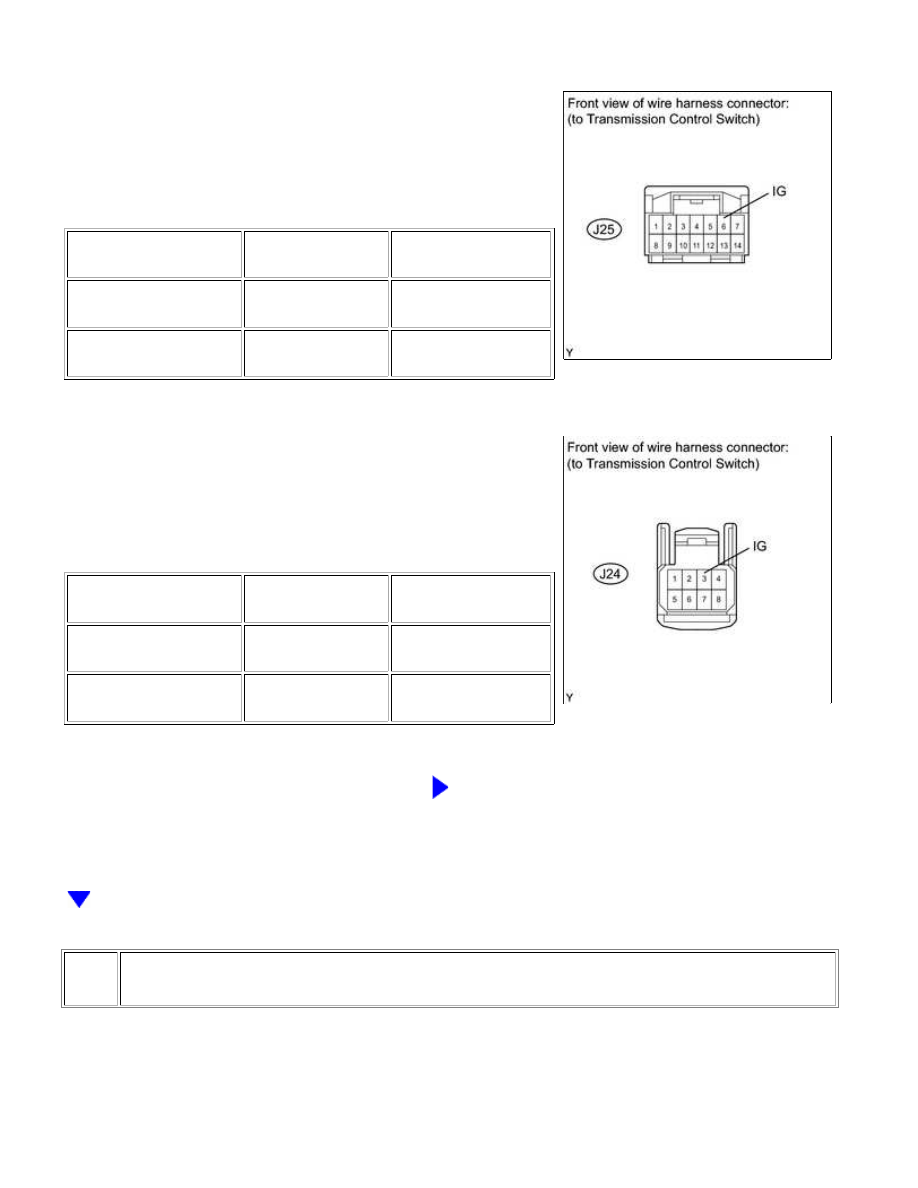

(a) for Column Shift Type:

(1) Disconnect the J25 transmission control switch connector.

(2) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

6 (IG) - 13 (S)

Shift lever position on S, "+"

or "-"

Below 1 Ω

6 (IG) - 13 (S)

Shift lever position not on S,

"+" or "-"

10 kΩ or higher

(b) for Floor Shift Type:

(1) Disconnect the J24 transmission control switch connector.

(2) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

3 (IG) - 7 (S)

Shift lever position on S, "+"

or "-"

Below 1 Ω

3 (IG) - 7 (S)

Shift lever position not on S,

"+" or "-"

10 kΩ or higher

Result

RESULT

PROCEED TO

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

B

REPLACE COLUMN SHIFT SHIFT LEVER

SUB-ASSEMBLY (TRANSMISSION CONTROL SWITCH)

C

REPLACE TRANSMISSION FLOOR SHIFT ASSEMBLY

(TRANSMISSION CONTROL SWITCH)

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

OK

3.

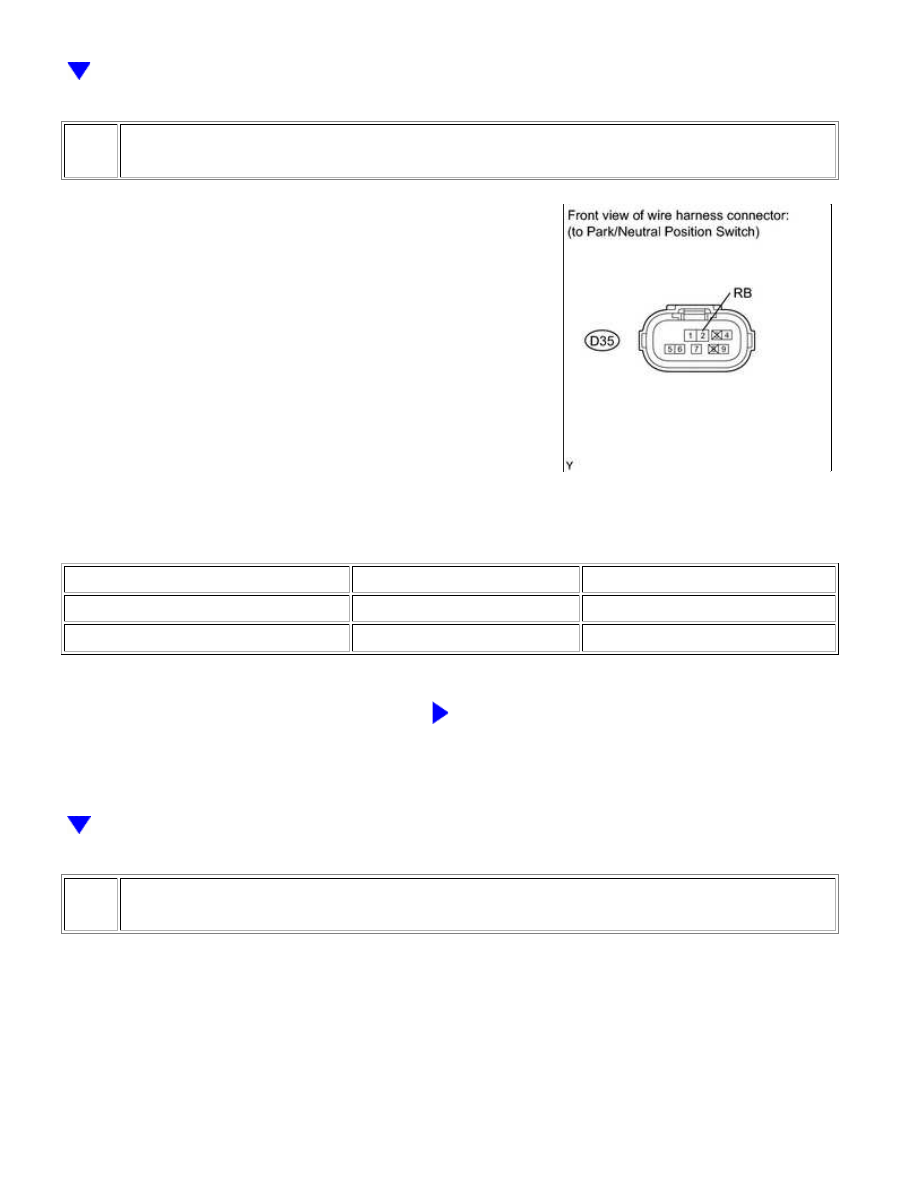

CHECK PARK/NEUTRAL POSITION SWITCH ASSEMBLY (POWER SOURCE)

(a) Disconnect the D35 park/neutral position switch connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

D35-2 (RB) - Body ground

Ignition switch ON

11 to 14 V

D35-2 (RB) - Body ground

Ignition switch off

Below 1 V

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

(PARK/NEUTRAL POSITION SWITCH - IGNITION

SWITCH)

4.

CHECK TRANSMISSION CONTROL SWITCH (POWER SOURCE)

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

OK

(a) for Column Shift Type:

(1) Disconnect the J25 transmission control switch connector.

(2) Measure the voltage according to the value(s) in the table

below.

Standard voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J25-6 (IG) - Body

ground

Ignition switch ON

11 to 14 V

J25-6 (IG) - Body

ground

Ignition switch off

Below 1 V

(b) for Floor Shift Type:

(1) Disconnect the J24 transmission control switch connector.

(2) Measure the voltage according to the value(s) in the table

below.

Standard voltage:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J24-3 (IG) - Body

ground

Ignition switch ON

11 to 14 V

J24-3 (IG) - Body

ground

Ignition switch off

Below 1 V

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

(TRANSMISSION CONTROL SWITCH - IGNITION

SWITCH)

5.

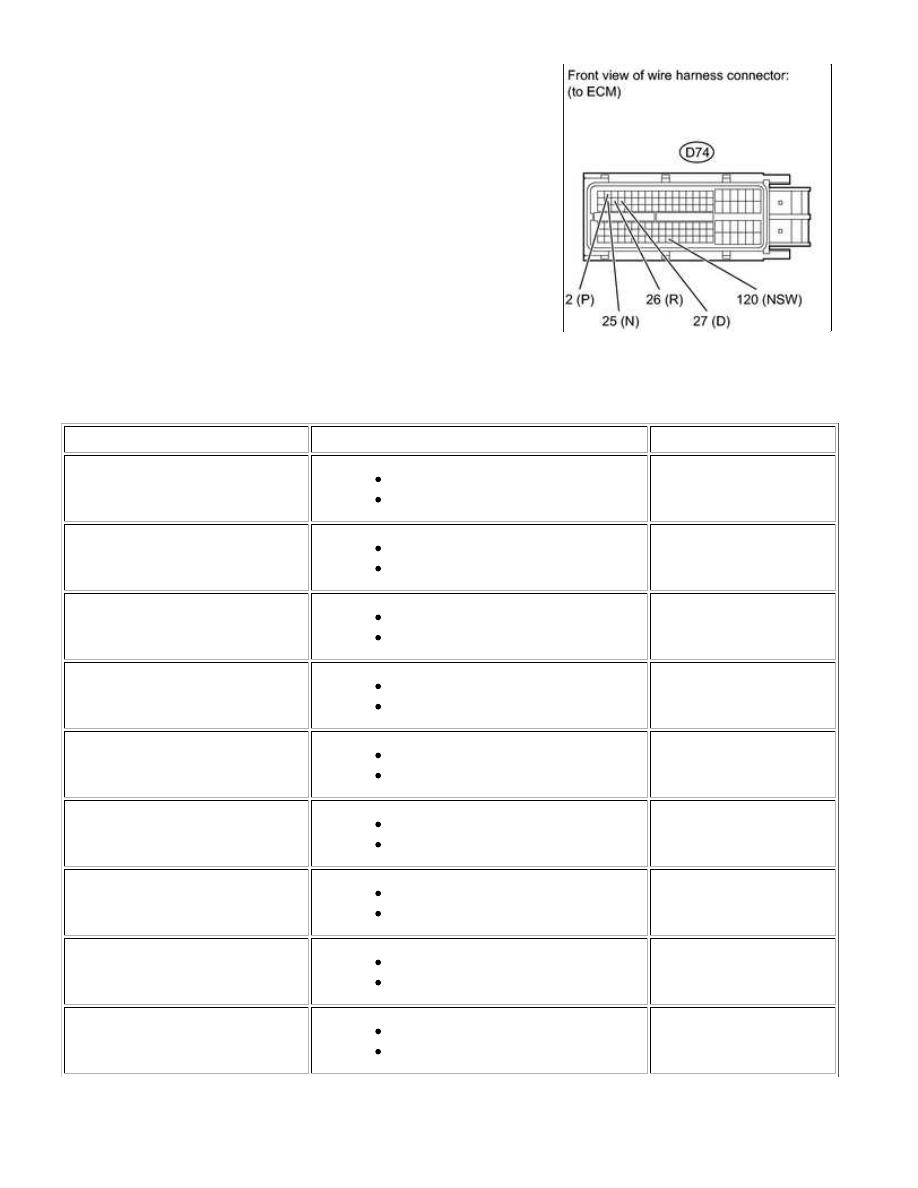

CHECK HARNESS AND CONNECTOR (PARK/NEUTRAL POSITION SWITCH - ECM)

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(a) Disconnect the D74 ECM connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D74-2 (P) - Body ground

Ignition switch ON

Shift lever position on P

11 to 14 V

D74-26 (R) - Body ground

Ignition switch ON

Shift lever position on R

11 to 14 V*

D74-25 (N) - Body ground

Ignition switch ON

Shift lever position on N

11 to 14 V

D74-27 (D) - Body ground

Ignition switch ON

Shift lever position on D

11 to 14 V

D74-120 (NSW) - Body ground

Ignition switch ON

Shift lever position not on P or N

11 to 14 V

D74-2 (P) - Body ground

Ignition switch ON

Shift lever position not on P

Below 1 V

D74-26 (R) - Body ground

Ignition switch ON

Shift lever position not on R

Below 1 V

D74-25 (N) - Body ground

Ignition switch ON

Shift lever position not on N

Below 1 V

D74-27 (D) - Body ground

Ignition switch ON

Shift lever position not on D

Below 1 V

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...
