MONITOR DRIVE PATTERN

1. TEST MONITOR DRIVE PATTERN FOR ECT

CAUTION:

Perform this drive pattern on a level surface and strictly observe the posted speed limits and traffic laws

while driving.

HINT:

Performing this drive pattern is one method to simulate the ECT's malfunction detection conditions.

The DTCs may not be detected through ordinary, everyday driving. Also, DTCs may not be detected

through this drive pattern.

(a) Preparation for driving

(1) Warm up the engine sufficiently (engine coolant temperature is 60°C (140°F) or higher).

(2) Drive the vehicle when the atmospheric temperature is -10°C (14°F) or higher.

Malfunctions are not detected when the atmospheric temperature is less than -10°C (14°F).

(b) Drive pattern

(1) Drive the vehicle through all the gears.

Stop → 1st → 2nd → 3rd → 4th → 5th → 5th (lock-up ON) → 6th → 6th (lock-up ON).

(2) Repeat the above drive pattern 3 times or more.

NOTICE:

When using the Techstream, the monitor status can be checked in the Data List



.

In the event that the drive pattern must be interrupted (due to traffic conditions or other factors), the
drive pattern can be resumed and, in most cases, the monitor can be completed.

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

HINT:

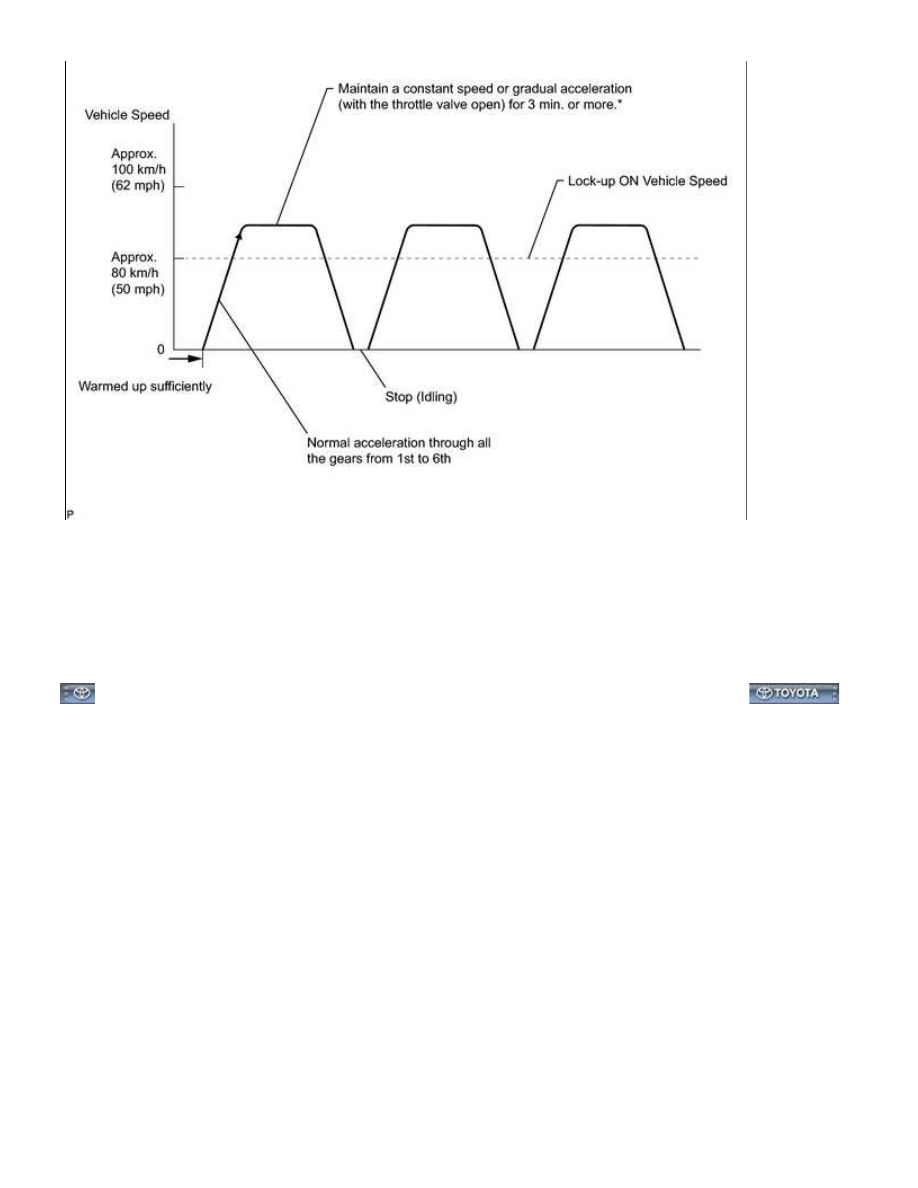

*: Drive at such a speed in the uppermost gear to engage lock-up. The vehicle can be driven at a speed

lower than the speed shown in the above diagram under the lock-up condition.

NOTICE:

It is necessary to drive the vehicle for approximately 30 minutes to detect DTC P0711 (No. 1 ATF

temperature sensor malfunction).

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Last Modified: 9-16-2014

6.6 T

Doc ID: RM000000W7311AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: PROBLEM SYMPTOMS TABLE;

2015 MY Tundra [08/2014 -        ]

PROBLEM SYMPTOMS TABLE

HINT:

SYMPTOM

SUSPECTED AREA

SEE

PAGE

No up-shift (1st -> 2nd)

Shift solenoid valve S1 circuit*

ECM

No up-shift (2nd -> 3rd)

Shift solenoid valve S2 circuit*

ECM

No up-shift (3rd -> 4th)

Shift solenoid valve S3 circuit*

Engine coolant temperature

sensor circuit*

ECM

No up-shift (4th -> 5th)

Shift solenoid valve S4 circuit*

Shift solenoid valve SR circuit*

Shift solenoid valve SL1 circuit*

Shift solenoid valve SL2 circuit*

Engine coolant temperature

sensor circuit*

ECM

No up-shift (5th -> 6th)

Park/neutral position switch

circuit*

Shift solenoid valve S2 circuit*

ECM

No down-shift (6th -> 5th)

Park/neutral position switch

circuit*
