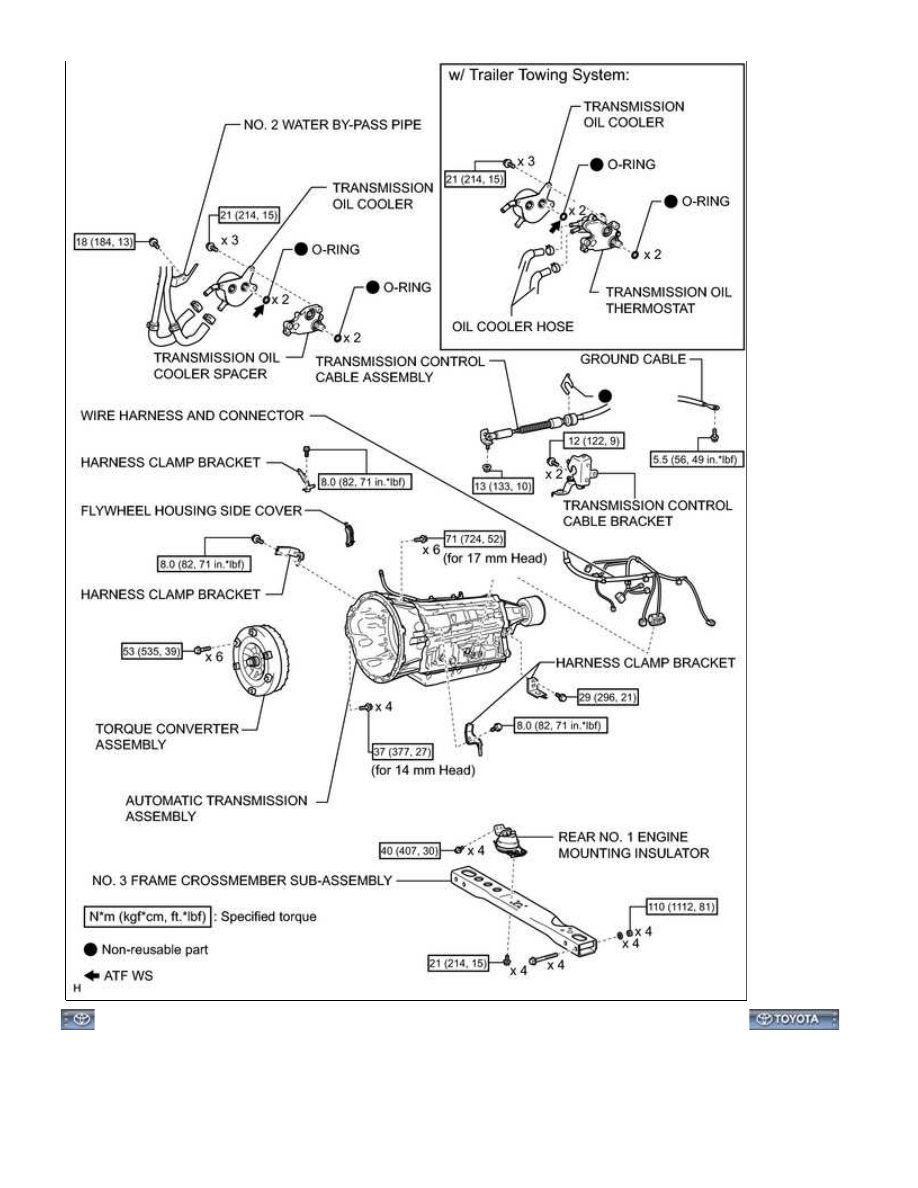

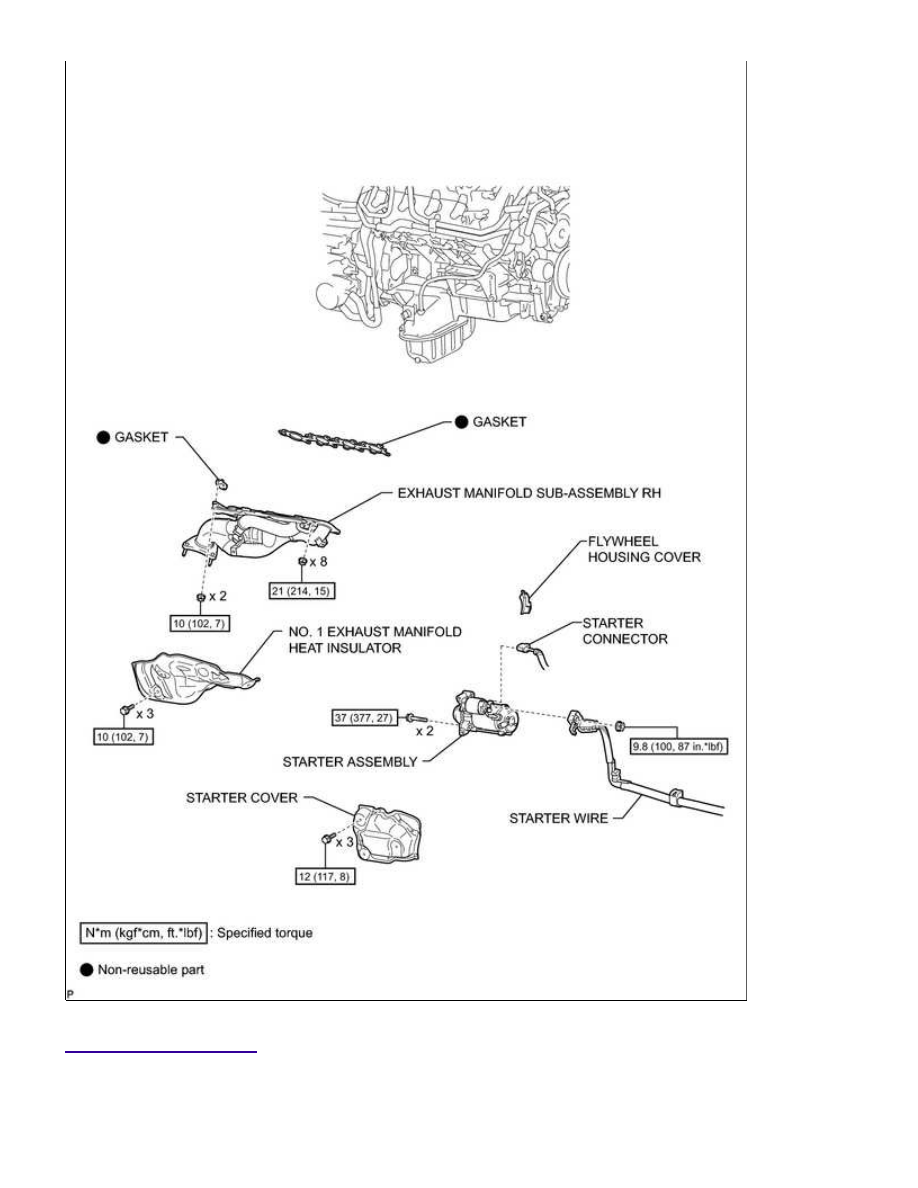

ILLUSTRATION

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000018ZD058X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION ASSEMBLY: REMOVAL; 2015 MY

Tundra [08/2014 -        ]

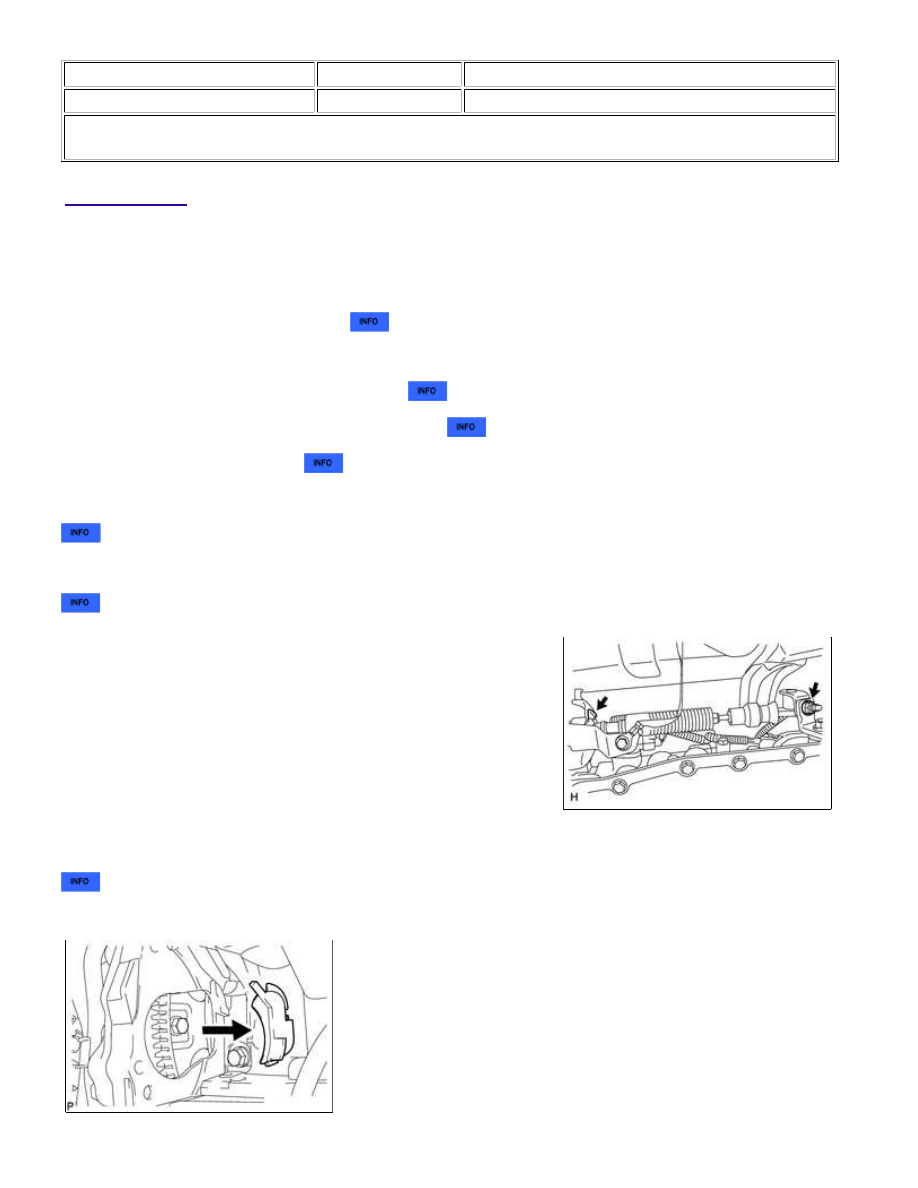

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal

notice before proceeding with work

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

3. REMOVE NO. 1 ENGINE UNDER COVER

4. DRAIN AUTOMATIC TRANSMISSION FLUID

5. DRAIN ENGINE COOLANT

6. REMOVE PROPELLER SHAFT ASSEMBLY

7. REMOVE FRONT EXHAUST PIPE ASSEMBLY

8. DISCONNECT TRANSMISSION CONTROL CABLE

ASSEMBLY

(a) Remove the nut and clip, and disconnect the shift control cable.

9. REMOVE STARTER ASSEMBLY

10. REMOVE DRIVE PLATE AND TORQUE CONVERTER SETTING BOLT

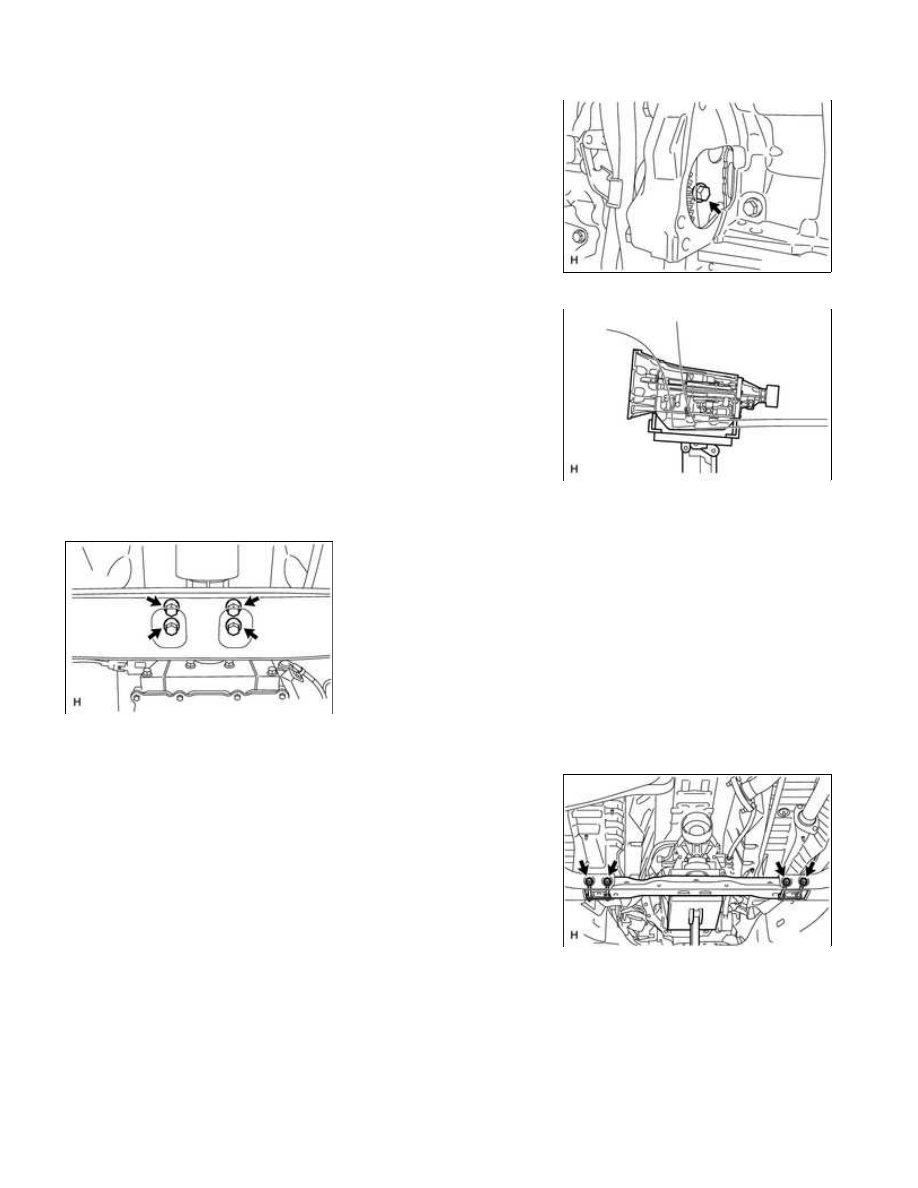

AB60E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(a) Remove the flywheel housing side cover.

(b) Turn the crankshaft to gain access to the 6 bolts and remove

the bolts while holding the crankshaft pulley setting bolt with a

wrench.

11. SUPPORT AUTOMATIC TRANSMISSION ASSEMBLY

(a) Support the transmission with a transmission jack. Lift the

transmission slightly from the crossmember.

12. REMOVE NO. 3 FRAME CROSSMEMBER SUB-ASSEMBLY
