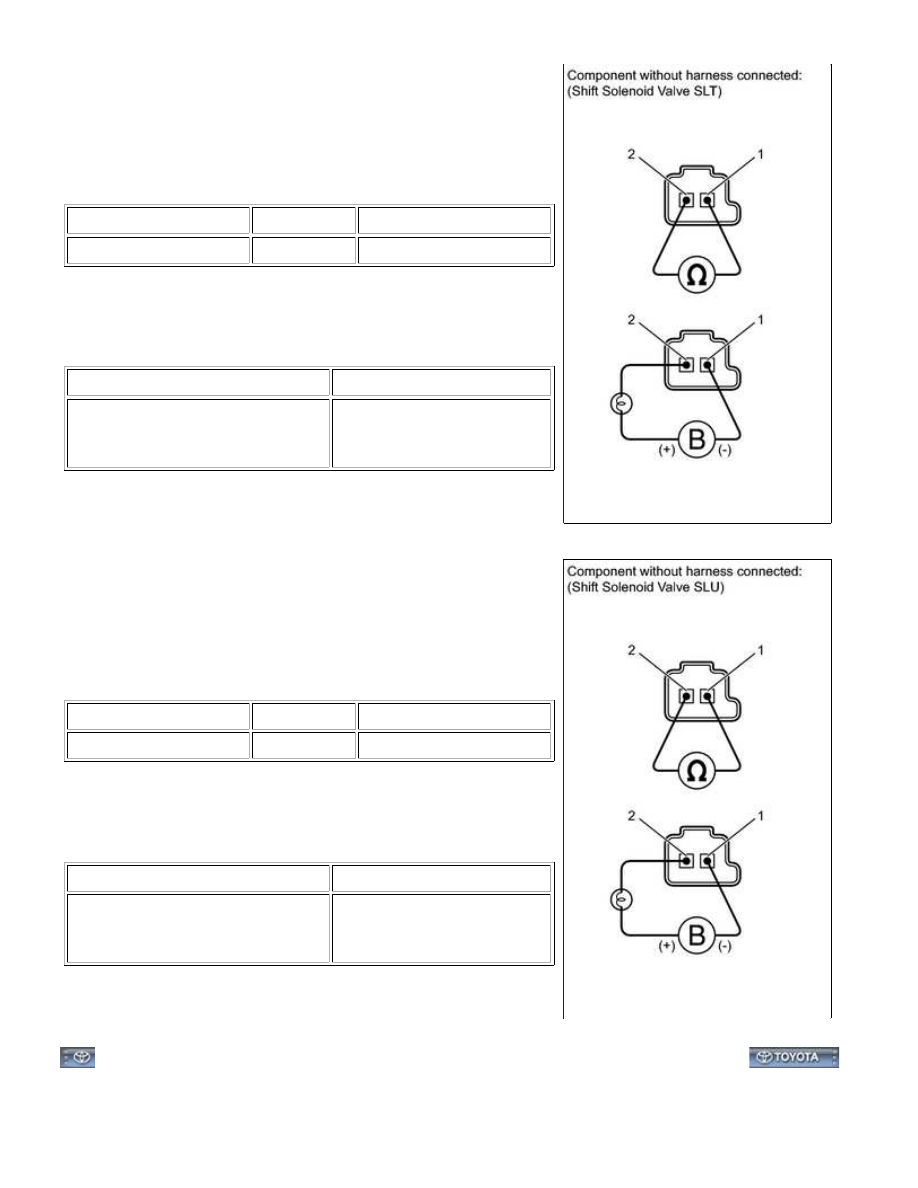

8. INSPECT SHIFT SOLENOID VALVE SLT

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

5.0 to 5.6 Ω

(b) Apply 12 V battery voltage to the shift solenoid valve and check

that the valve moves and makes an operating noise.

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) with a 21 W bulb

→ Terminal 2

Battery negative (-) → Terminal 1

Valve moves and makes an

operating noise

If the result is not as specified, replace the solenoid valve.

9. INSPECT SHIFT SOLENOID VALVE SLU

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

1 - 2

20°C (68°F)

5.0 to 5.6 Ω

(b) Apply 12 V battery voltage to the shift solenoid valve and check

that the valve moves and makes an operating noise.

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) with a 21 W bulb

→ Terminal 2

Battery negative (-) → Terminal 1

Valve moves and makes an

operating noise

If the result is not as specified, replace the solenoid valve.

A760F AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY:...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000000O9M07AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY: REASSEMBLY; 2015 MY Tundra [08/2014 -

       ]

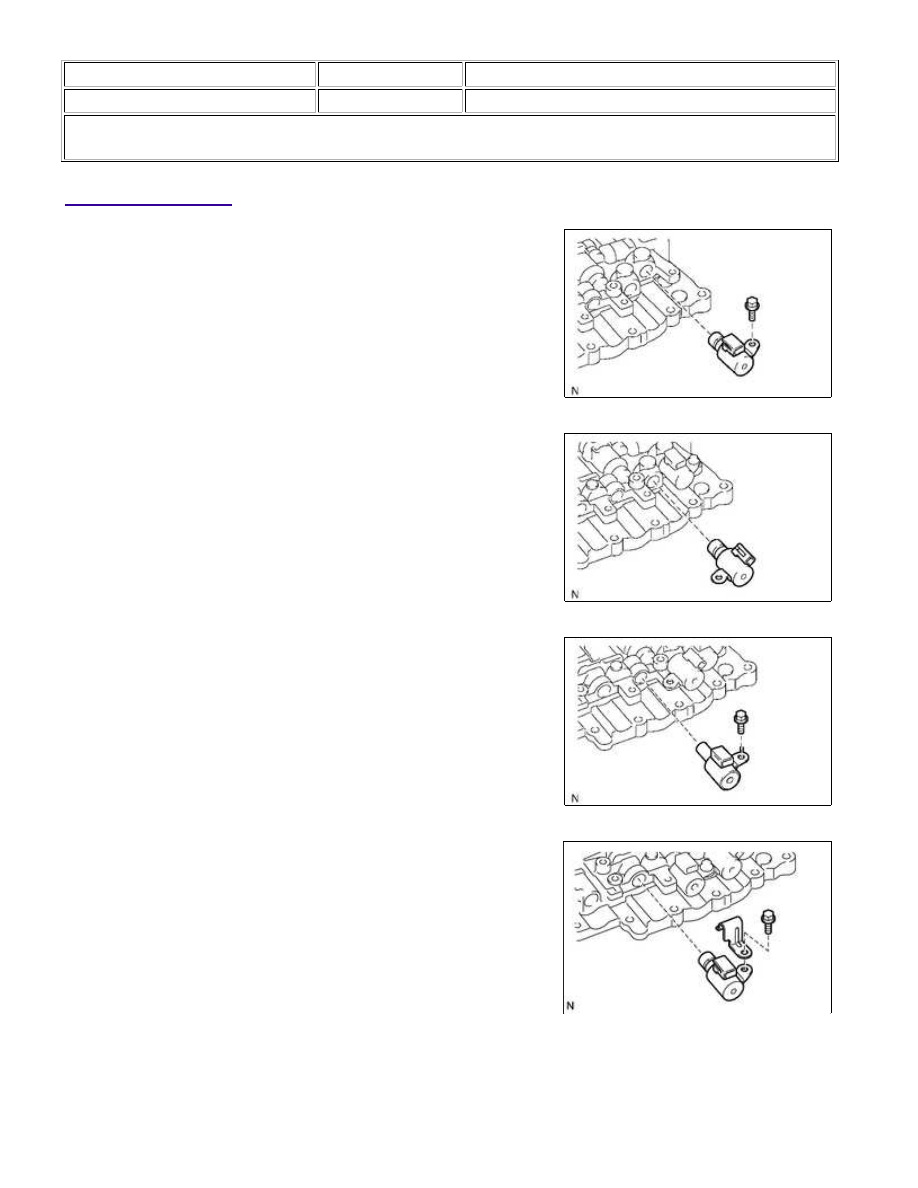

REASSEMBLY

1. INSTALL SHIFT SOLENOID VALVE S3

(a) Install the shift solenoid valve with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

2. INSTALL SHIFT SOLENOID VALVE S2

3. INSTALL SHIFT SOLENOID VALVE S4

(a) Install the shift solenoid valve with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

4. INSTALL SHIFT SOLENOID VALVE S1

(a) Install the shift solenoid valve and valve body wire harness

clamp with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

A760F AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY:...

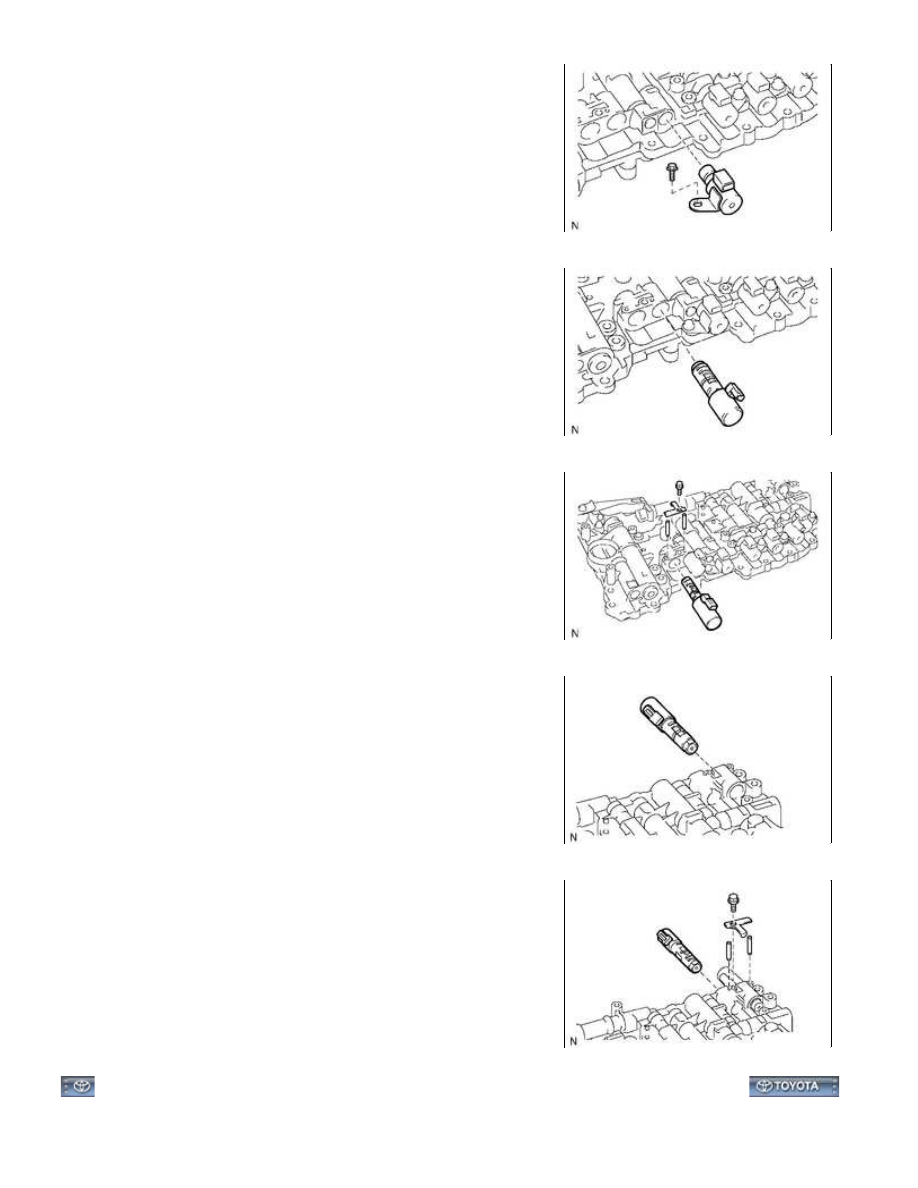

5. INSTALL SHIFT SOLENOID VALVE SR

(a) Install the shift solenoid valve with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

6. INSTALL SHIFT SOLENOID VALVE SL1

7. INSTALL SHIFT SOLENOID VALVE SLT

(a) Install the shift solenoid valve.

(b) Install the 2 straight pins and lock plate with the bolt.

Torque:

6.4 N·m {65 kgf·cm, 57in·lbf}

8. INSTALL SHIFT SOLENOID VALVE SLU

9. INSTALL SHIFT SOLENOID VALVE SL2

(a) Install the shift solenoid valve.

(b) Install the 2 straight pins and lock plate with the bolt.

Torque:

6.4 N·m {65 kgf·cm, 57in·lbf}

A760F AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY:...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000013CK066X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760F AUTOMATIC TRANSMISSION: VALVE BODY ASSEMBLY: INSTALLATION; 2015 MY Tundra [08/2014

-        ]

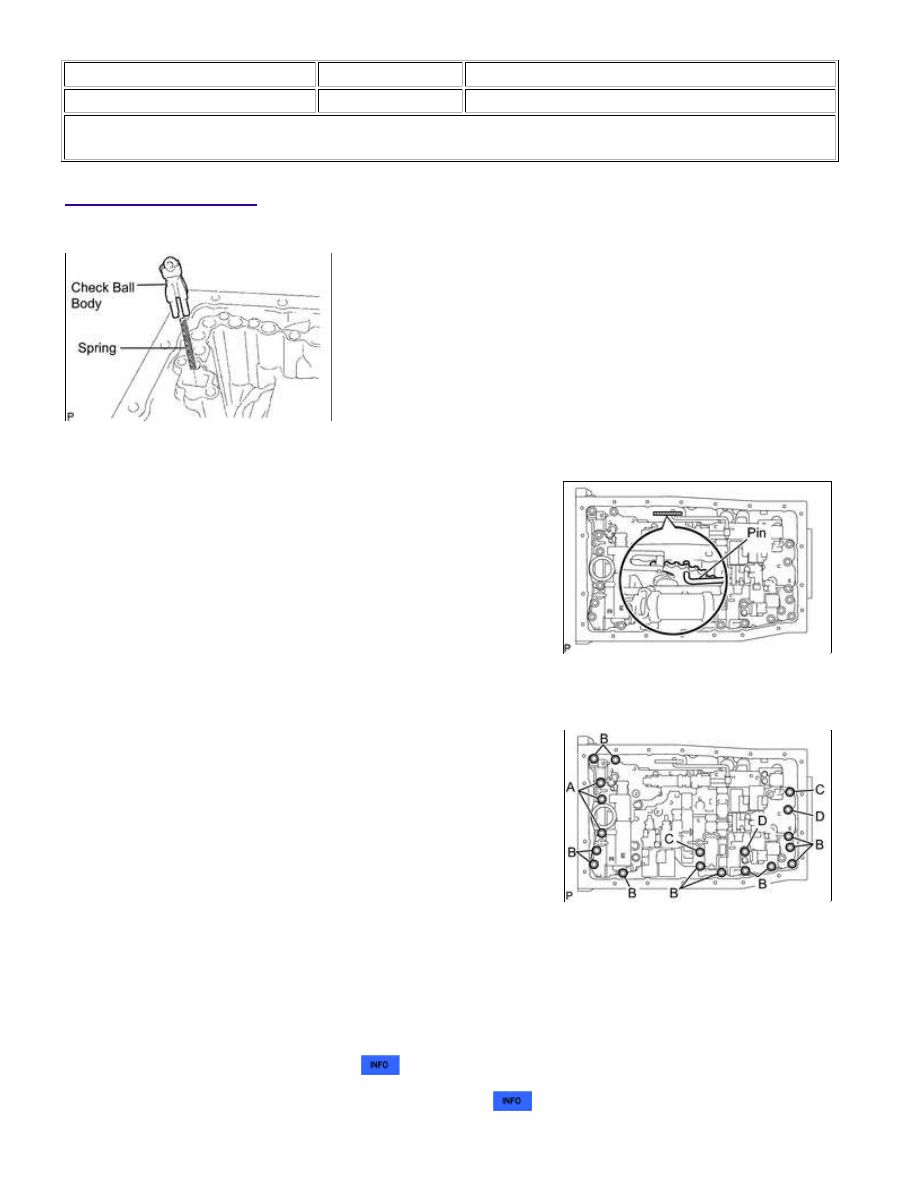

INSTALLATION

1. INSTALL TRANSMISSION VALVE BODY ASSEMBLY

(a) Install the spring and check ball body.

(c) Install the valve body with the 19 bolts.

Torque:

11 N·m {112 kgf·cm, 8ft·lbf}

HINT:

Each bolt length is indicated below.

36 mm (1.42 in.) for bolt A

25 mm (0.984 in.) for bolt B

45 mm (1.77 in.) for bolt C

50 mm (1.97 in.) for bolt D

(d) Install the detent spring and detent spring cover with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

2. CONNECT TRANSMISSION WIRE

3. INSTALL VALVE BODY OIL STRAINER ASSEMBLY
