Toyota Tundra (2015 year). Manual - part 414

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZLK03WX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: TRANSMISSION CONTROL CABLE (for Floor Shift Type):

INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

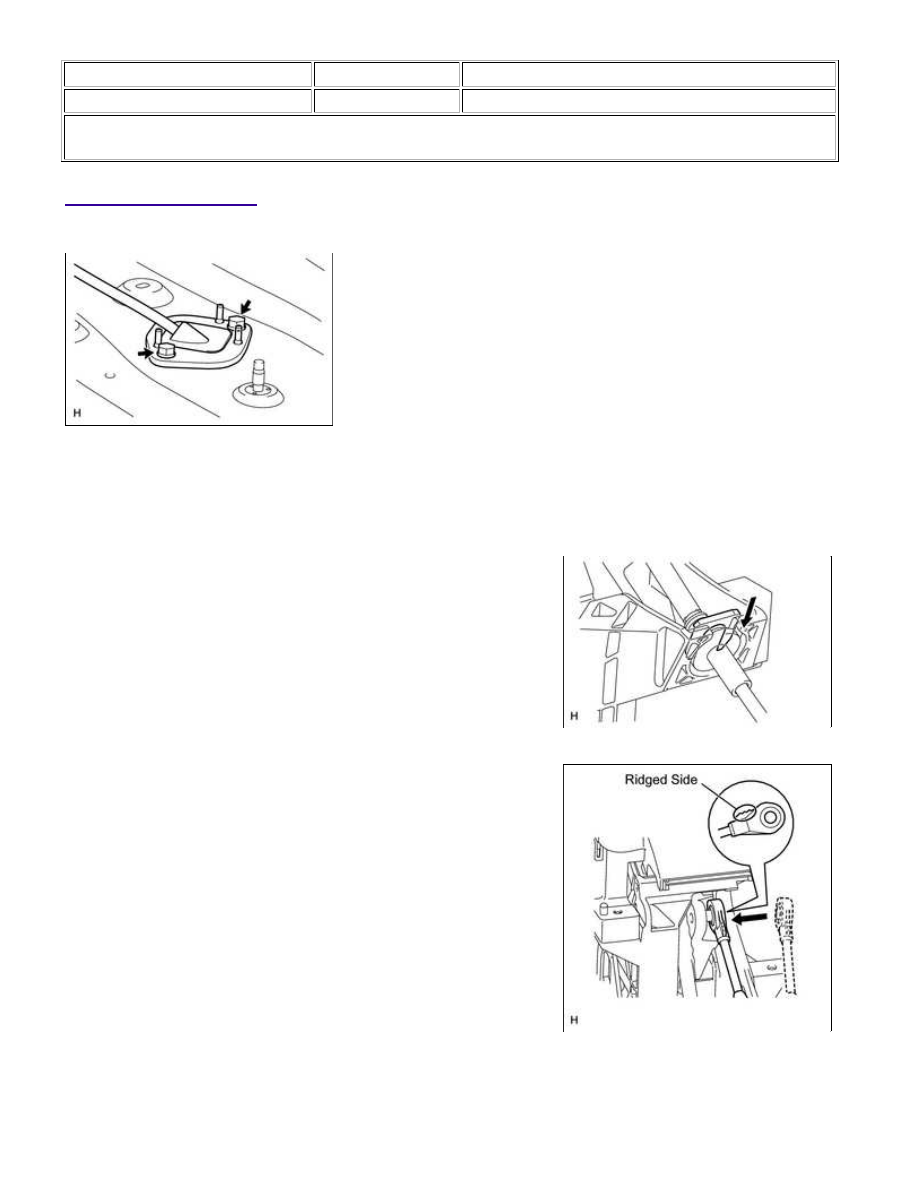

1. INSTALL TRANSMISSION CONTROL CABLE ASSEMBLY

(a) Insert the transmission control cable from the vehicle interior, and install the cable retainer with the 2

bolts.

Torque:

5.5 N·m {56 kgf·cm, 49in·lbf}

(b) Connect the transmission control cable to the shift lever

retainer, and install a new clip.

(c) Connect the control cable end to the shift lever.

NOTICE:

Make sure to connect the cable end so that the inner cable is not

A760E AUTOMATIC TRANSMISSION: TRANSMISSION CONTRO...

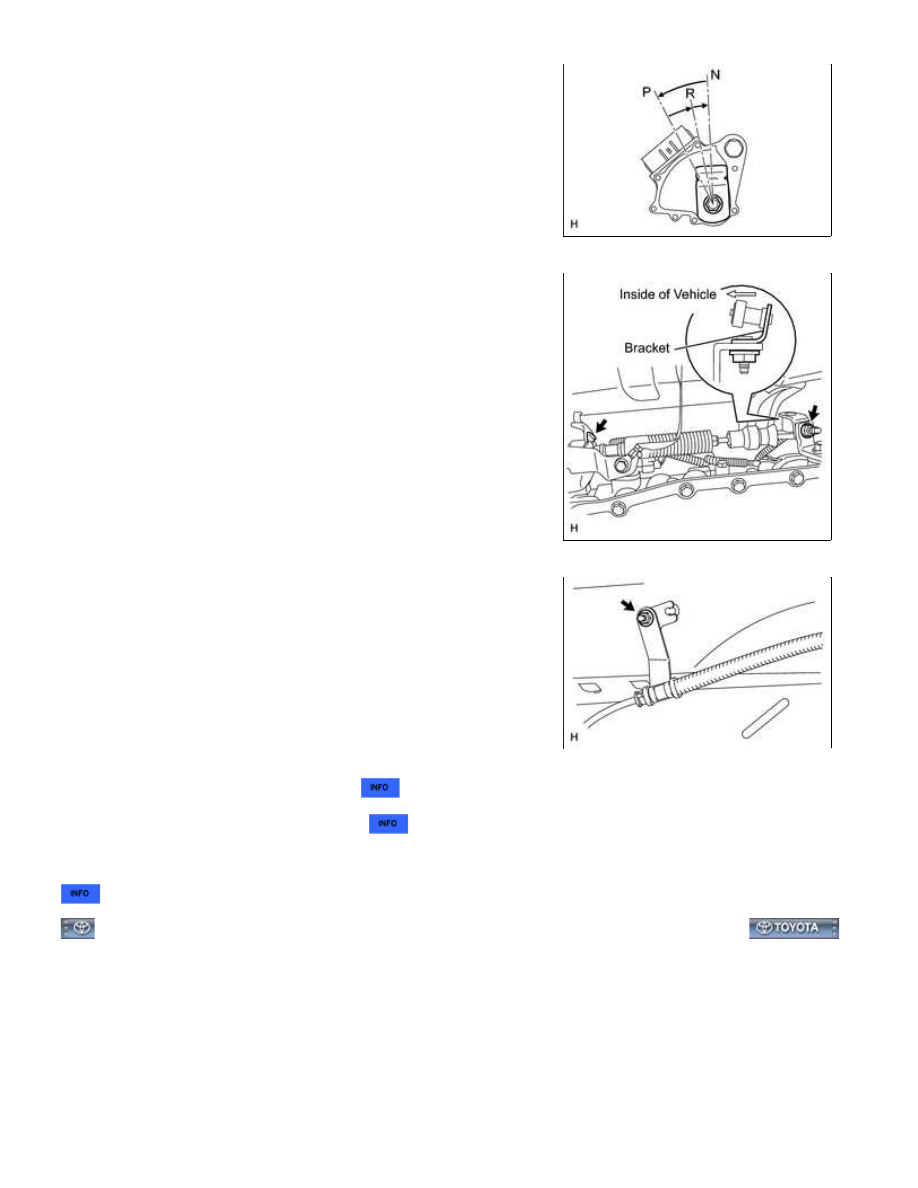

(e) Turn the control shaft lever counterclockwise until it stops, and

then turn it clockwise 2 notches to set it to the N position.

(f) Connect the control cable with a new clip and the nut.

Torque:

13 N·m {133 kgf·cm, 10ft·lbf}

NOTICE:

When connecting the cable to the transmission control shaft

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

2. ADJUST SHIFT LEVER POSITION

3. INSPECT SHIFT LEVER POSITION

4. INSTALL CONSOLE BOX ASSEMBLY

A760E AUTOMATIC TRANSMISSION: TRANSMISSION CONTRO...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002BKW046X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: COMPONENTS; 2015 MY Tundra [08/2014 -

       ]

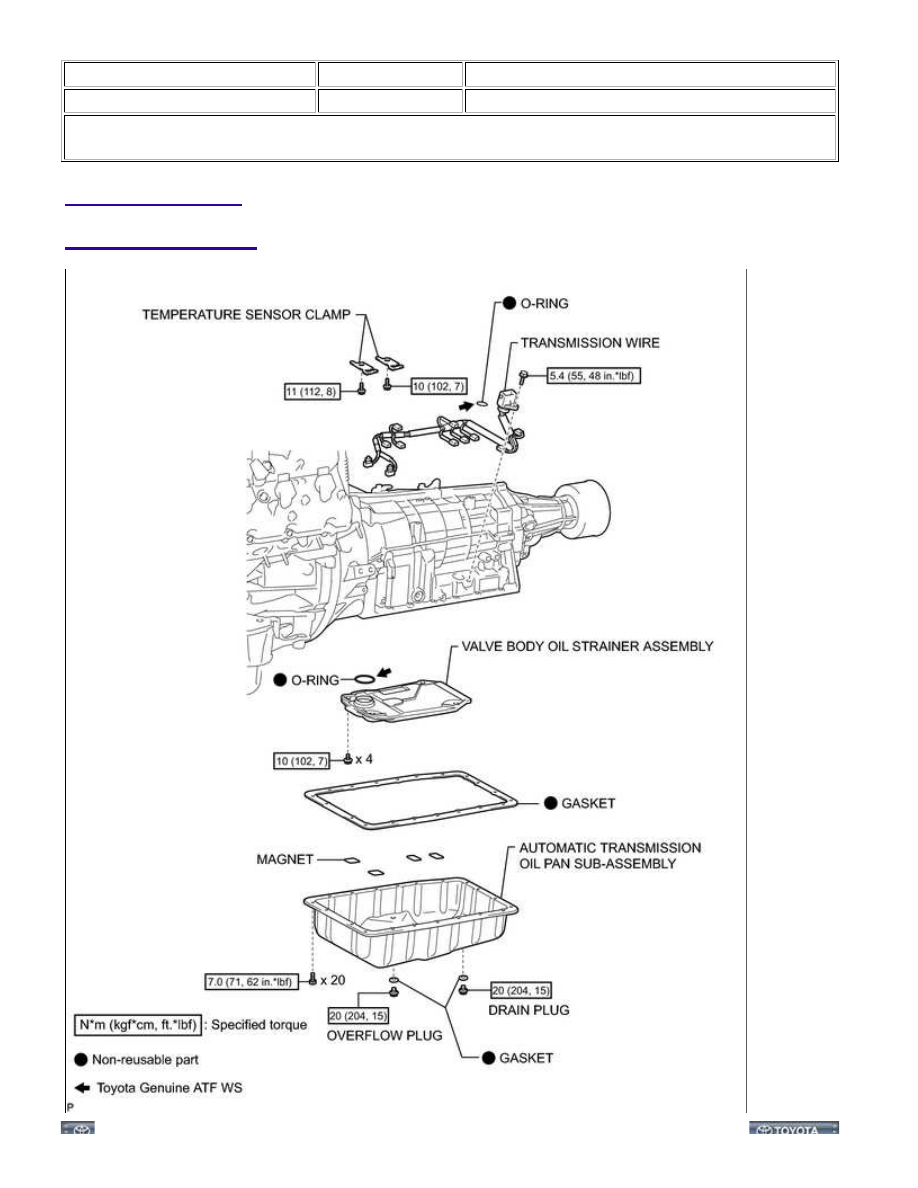

COMPONENTS

ILLUSTRATION

A760E AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: ...

A760E AUTOMATIC TRANSMISSION: TRANSMISSION WIRE: ...
