Toyota Tundra (2015 year). Manual - part 390

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000013C4021X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: EXTENSION HOUSING REAR OIL SEAL: REPLACEMENT; 2015 MY

Tundra [08/2014 -        ]

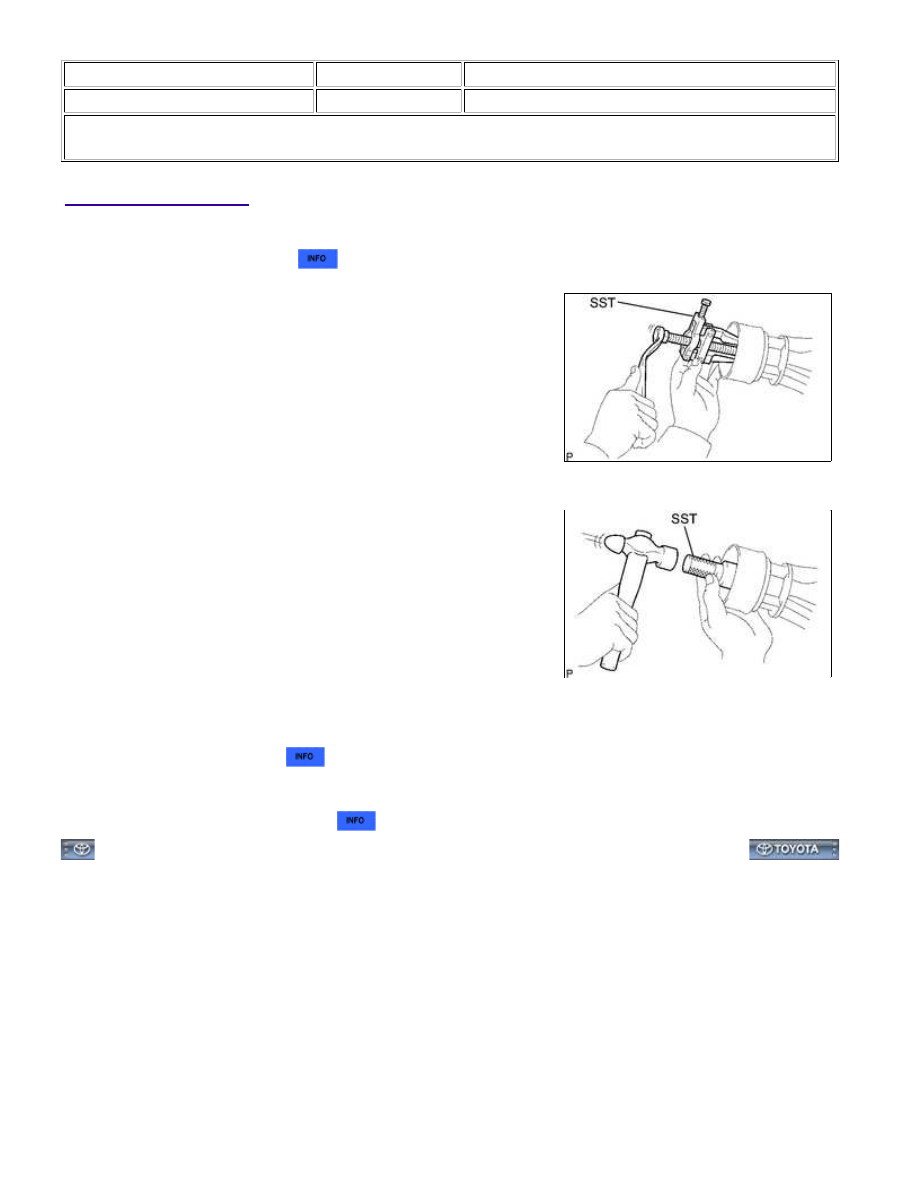

REPLACEMENT

1. REMOVE PROPELLER SHAFT ASSEMBLY

(a) Remove the propeller shaft



.

2. REMOVE EXTENSION HOUSING REAR OIL SEAL

(a) Using SST, remove the oil seal.

SST: 09308-00010

3. INSTALL EXTENSION HOUSING REAR OIL SEAL

SST: 09316-60011

09316-00011

09316-00051

Standard depth:

5.4 to 5.8 mm (0.213 to 0.228 in.)

4. INSTALL PROPELLER SHAFT ASSEMBLY

(a) Install the propeller shaft



.

5. ADD AUTOMATIC TRANSMISSION FLUID

(a) Add automatic transmission fluid



.

A760E AUTOMATIC TRANSMISSION: EXTENSION HOUSING R...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000001BZC034X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: OIL COOLER: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

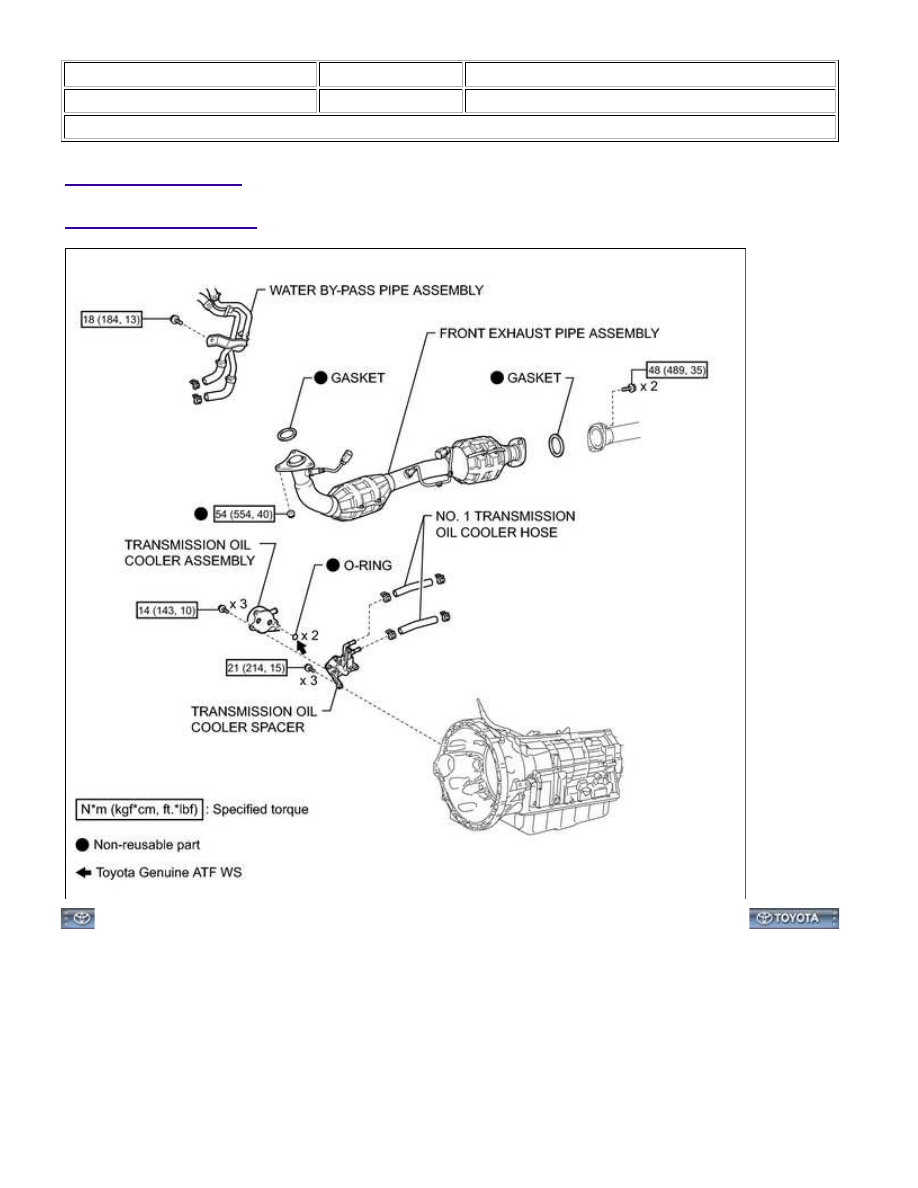

COMPONENTS

ILLUSTRATION

A760E AUTOMATIC TRANSMISSION: OIL COOLER: COMPONE...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001BZD044X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: OIL COOLER: REMOVAL; 2015 MY Tundra [08/2014 -        ]

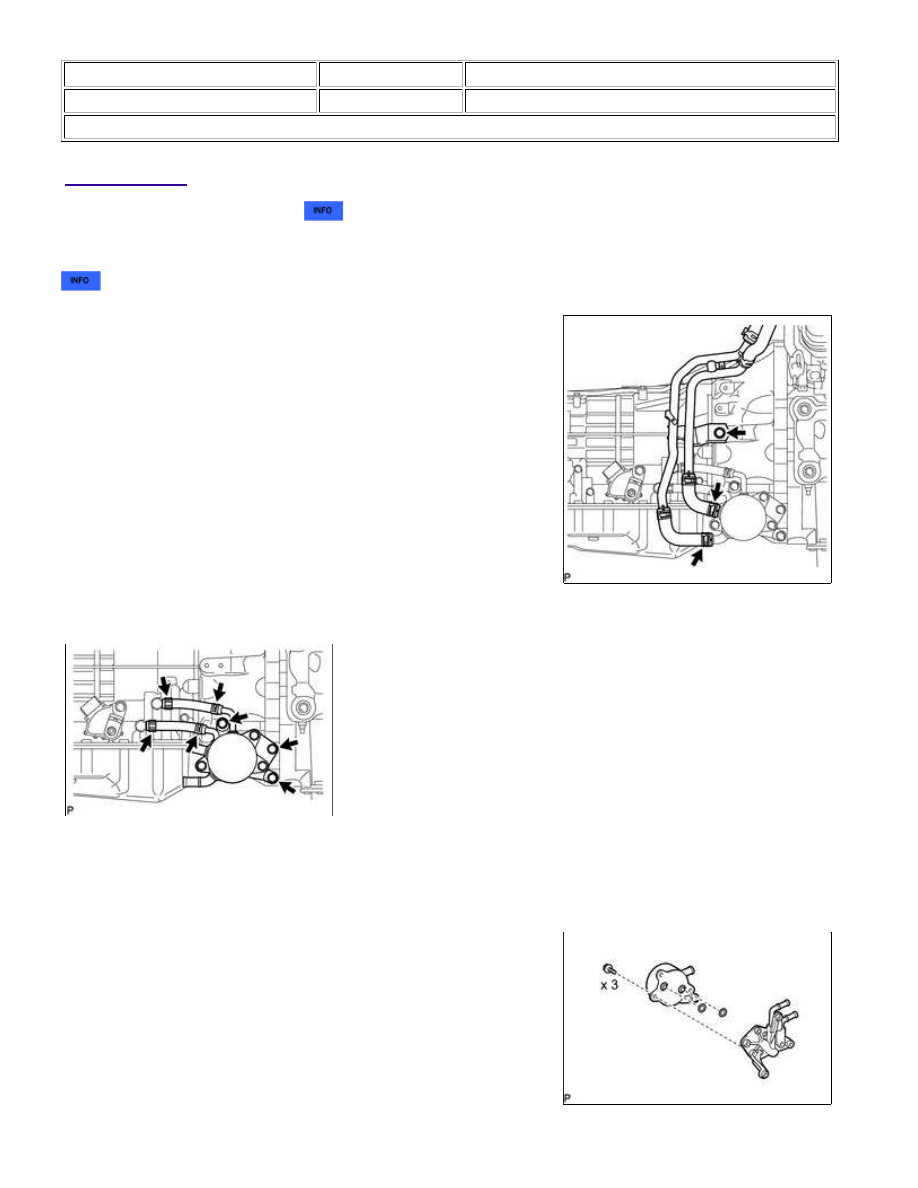

REMOVAL

1. DRAIN ENGINE COOLANT

2. REMOVE FRONT EXHAUST PIPE ASSEMBLY

3. DISCONNECT WATER BY-PASS PIPE ASSEMBLY

(a) Remove the bolt and disconnect the 2 water by-pass hoses from

the transmission oil cooler to disconnect the water by-pass pipe.

HINT:

4. REMOVE TRANSMISSION OIL COOLER ASSEMBLY

(a) Disconnect the 2 No. 1 transmission oil cooler hoses from the transmission.

(b) Remove the 3 bolts and transmission oil cooler with transmission oil cooler spacer.

(c) Remove the 2 No. 1 transmission oil cooler hoses from the transmission oil cooler spacer.

(d) Remove the 3 bolts and transmission oil cooler from the

transmission oil cooler spacer.

A760E AUTOMATIC TRANSMISSION: OIL COOLER: REMOVAL; ...
