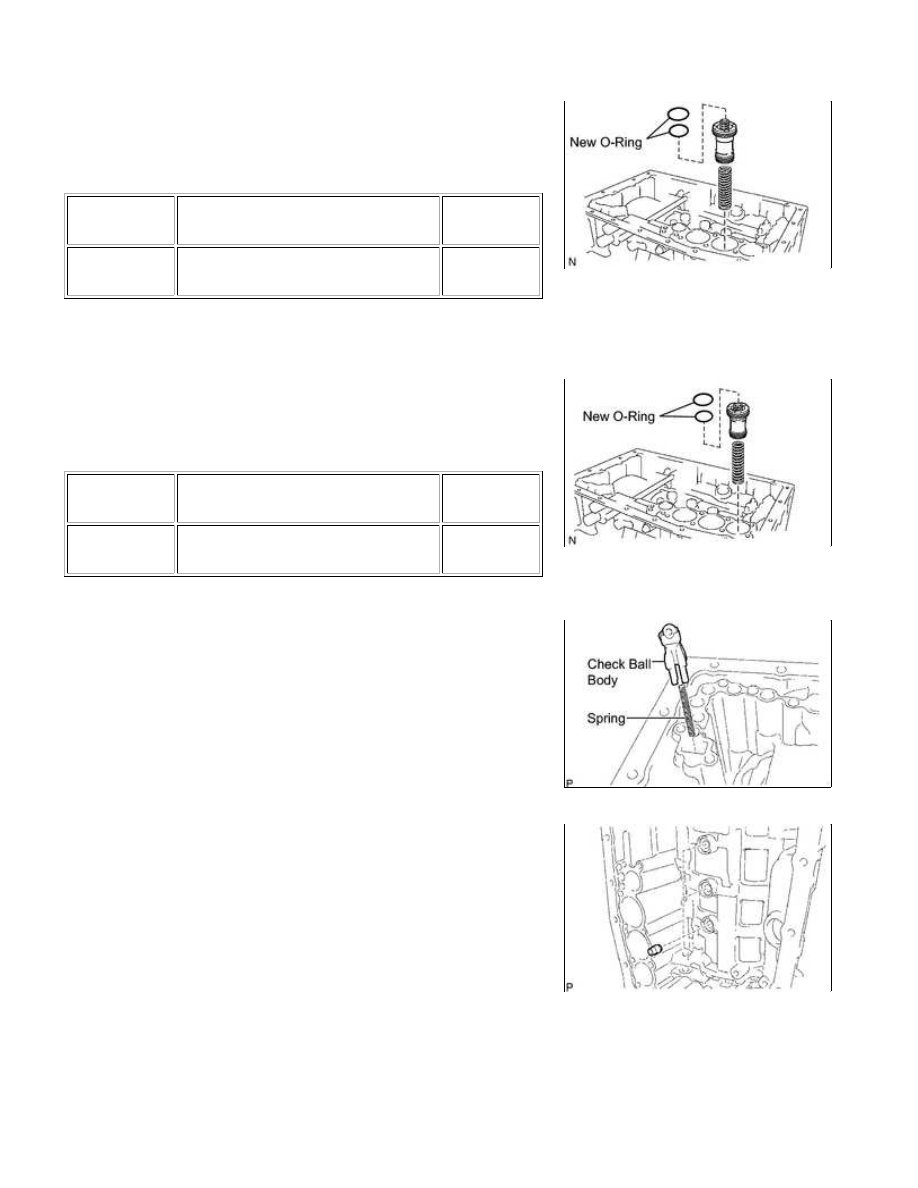

59. INSTALL B-3 ACCUMULATOR PISTON

(a) Coat 2 new O-rings with ATF, and install them to the piston.

(b) Install the spring and accumulator piston to the hole.

Spring Diameter:

SPRING

FREE LENGTH

OUTER DIAMETER

COLOR

B-3

70.5 mm (2.78 in.)

19.7 mm (0.776 in.)

Purple

60. INSTALL C-2 ACCUMULATOR PISTON

(a) Coat 2 new O-rings with ATF, and install them to the piston.

(b) Install the spring and accumulator piston to the hole.

Spring Diameter:

SPRING

FREE LENGTH

OUTER DIAMETER

COLOR

C-2

62.0 mm (2.44 in.)

15.9 mm (0.626 in.)

White

61. INSTALL CHECK BALL BODY

(a) Install the spring and check ball body.

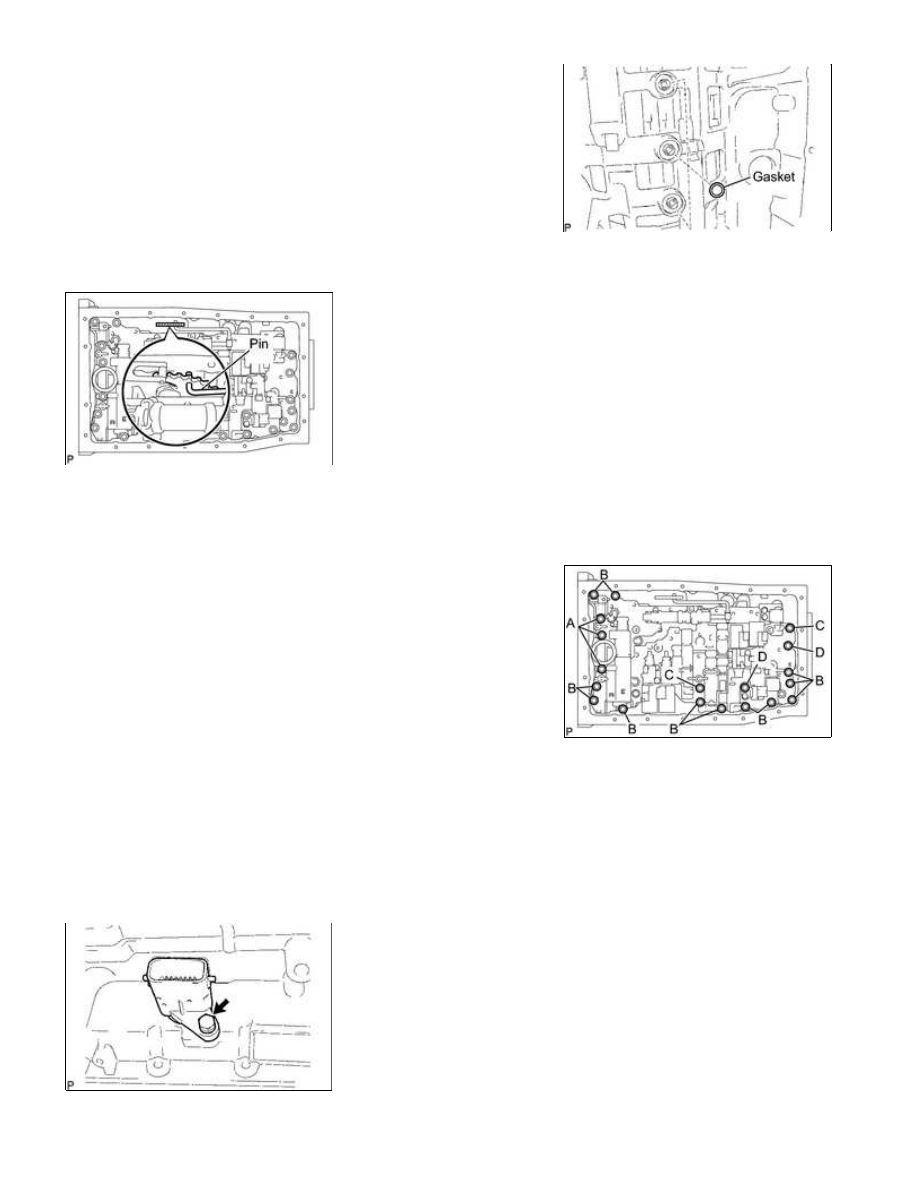

62. INSTALL BRAKE DRUM GASKET

(a) Install 3 new brake drum gaskets.

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

63. INSTALL TRANSMISSION CASE GASKET

(a) Install 3 new transmission case gaskets.

64. INSTALL TRANSMISSION VALVE BODY ASSEMBLY

Torque:

11 N·m {112 kgf·cm, 8ft·lbf}

HINT:

Each bolt length is indicated below.

36 mm (1.42 in.) for bolt A

25 mm (0.984 in.) for bolt B

45 mm (1.77 in.) for bolt C

50 mm (1.97 in.) for bolt D

(c) Install the detent spring and detent spring cover with the bolt.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

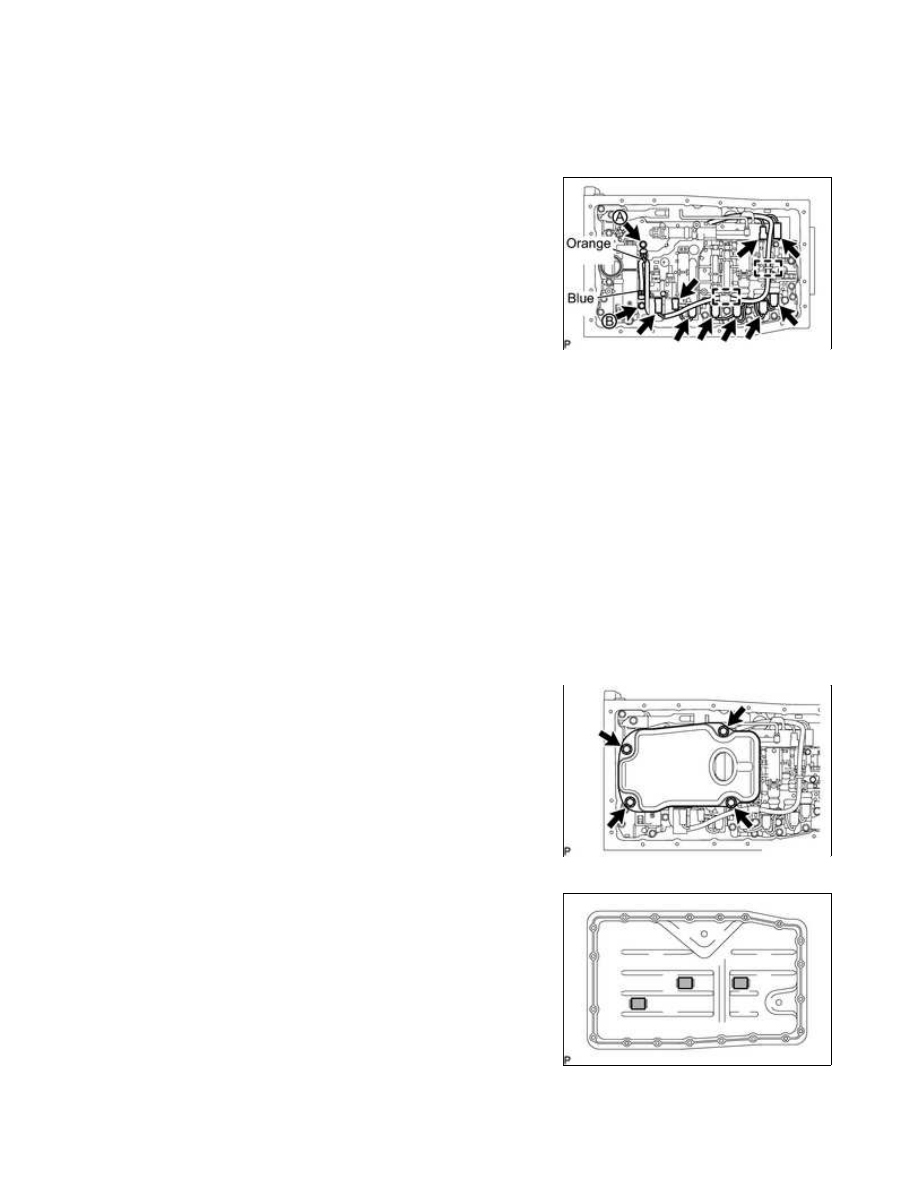

65. INSTALL TRANSMISSION WIRE

(a) Coat a new O-ring with ATF, and install it to the transmission wire connector.

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(b) Install the transmission wire.

(c) Install the bolt.

Torque:

5.4 N·m {55 kgf·cm, 48in·lbf}

(d) Connect the 9 solenoid connectors.

(e) Connect the 2 ATF temperature sensors with the 2 clamps and 2 bolts.

Torque:

for bolt A -

10 N·m {102 kgf·cm, 7ft·lbf}

for bolt B -

11 N·m {112 kgf·cm, 8ft·lbf}

HINT:

Each bolt length is indicated below.

12 mm (0.472 in.) for bolt A

36 mm (1.42 in.) for bolt B

(f) Attach the wire harness to the 2 clamps.

66. INSTALL VALVE BODY OIL STRAINER ASSEMBLY

(a) Coat a new O-ring with ATF, and install it to the oil strainer.

(b) Install the oil strainer with the 4 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

67. INSTALL TRANSMISSION OIL CLEANER MAGNET

(a) Install the 4 magnets.

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

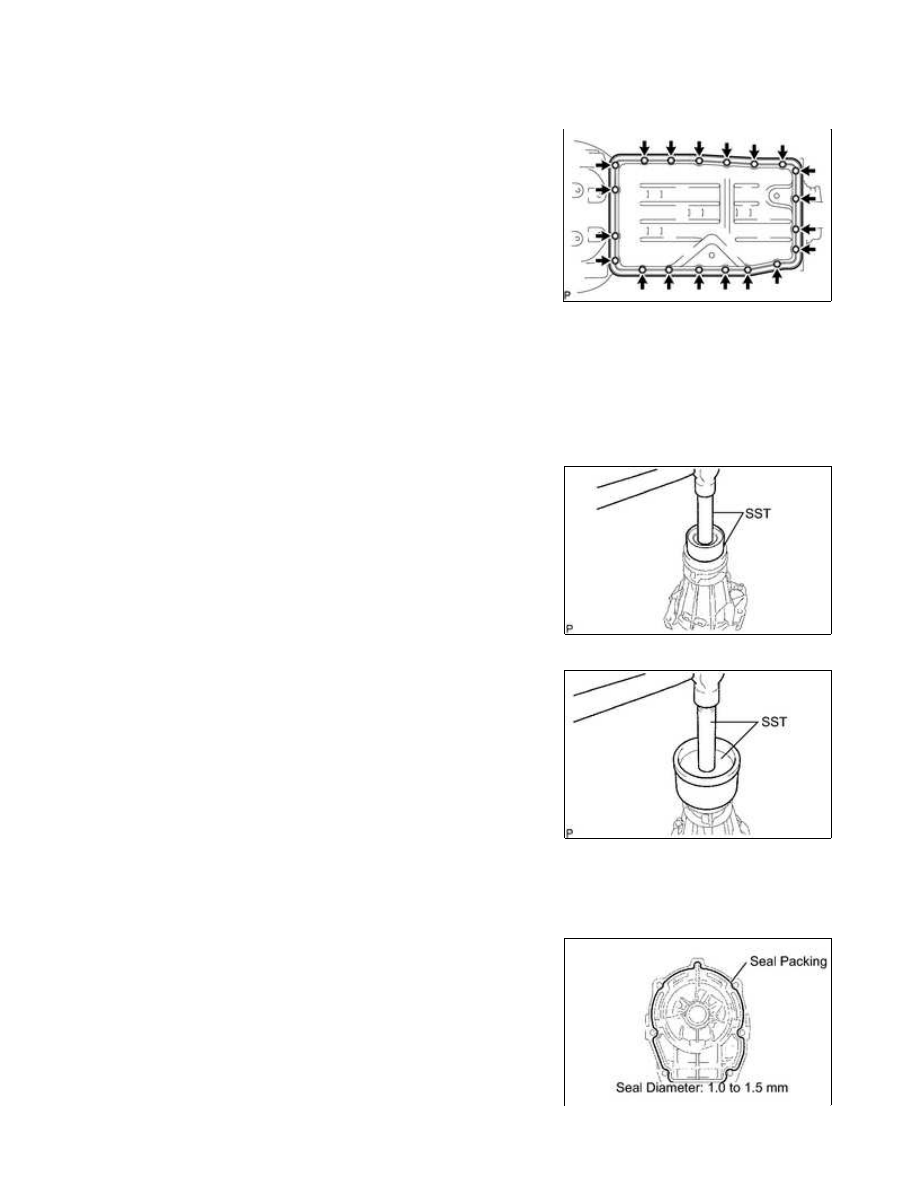

68. INSTALL AUTOMATIC TRANSMISSION OIL PAN

SUB-ASSEMBLY

(a) Install a new gasket to the oil pan.

(b) Install the oil pan with the 20 bolts.

Torque:

7.0 N·m {71 kgf·cm, 62in·lbf}

(c) Install a new gasket and the drain plug.

Torque:

20 N·m {204 kgf·cm, 15ft·lbf}

(d) Install a new gasket and the overflow plug.

Torque:

20 N·m {204 kgf·cm, 15ft·lbf}

69. INSTALL EXTENSION HOUSING REAR OIL SEAL

SST: 09316-60011

09316-00011

09316-00051

Standard depth:

5.4 to 5.8 mm (0.213 to 0.228 in.)

70. INSTALL EXTENSION HOUSING DUST DEFLECTOR

(a) Using SST and a hammer, tap on a new dust deflector.

SST: 09223-15020

SST: 09950-70010

09951-07100

71. INSTALL EXTENSION HOUSING SUB-ASSEMBLY

Seal packing:

Toyota Genuine Seal Packing 1281,

Three Bond 1281 or equivalent

Seal diameter:

1.0 to 1.5 mm (0.0394 to 0.0591 in.)
