(a) Install the 2 thrust needle roller bearings.

HINT:

ITEM

INSIDE

OUTSIDE

Bearing A

71.96 to 72.26 mm (2.83 to 2.84 in.)

85.25 to 85.6 mm (3.36 to 3.37 in.)

Bearing B

34.65 to 34.85 mm (81.36 to 1.37 in.)

51.56 to 51.86 mm (2.03 to 2.04 in.)

(b) Coat the clutch drum thrust washer with petroleum jelly and install it to the clutch drum and input shaft

assembly.

(c) Install the clutch drum and input shaft assembly to the

transmission case.

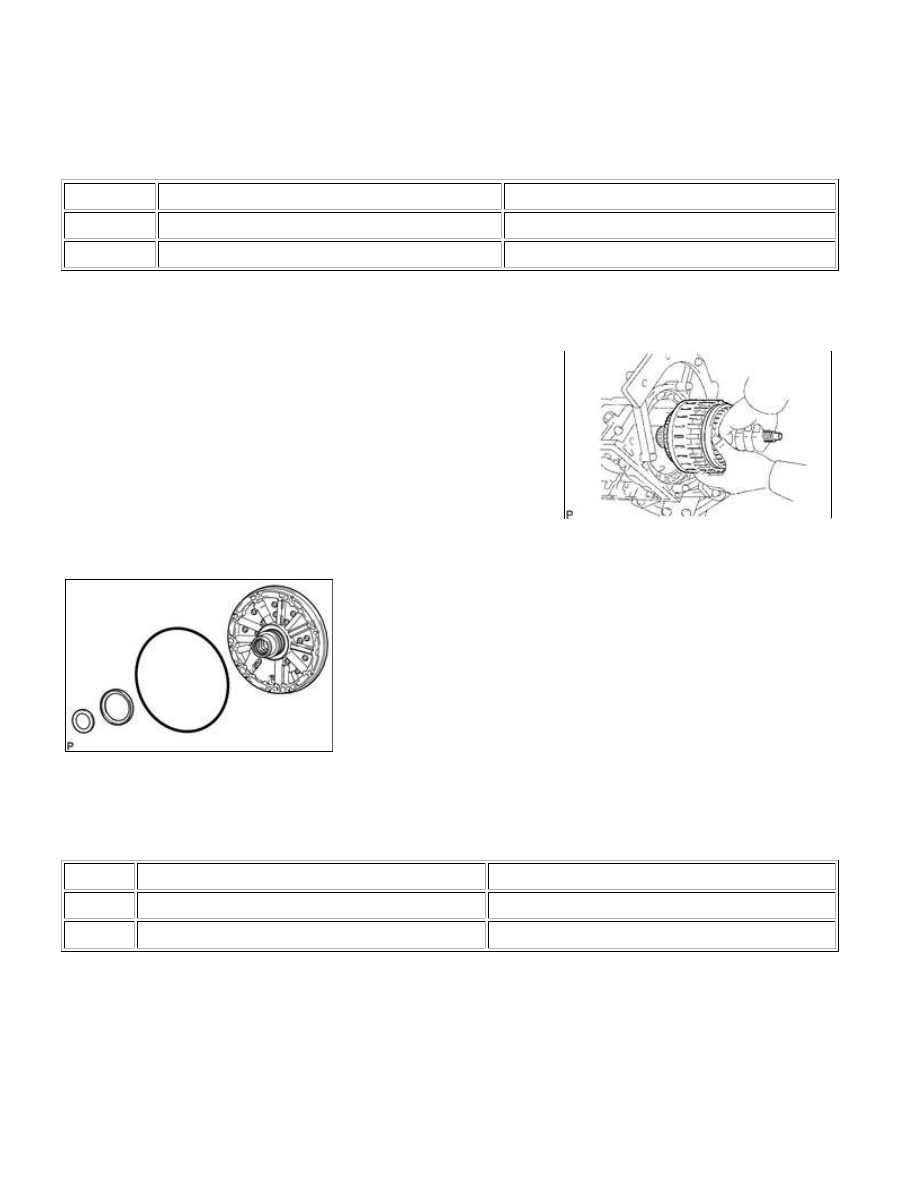

50. INSTALL OIL PUMP ASSEMBLY

(a) Coat a new O-ring with ATF, and install it to the oil pump.

(b) Install the 2 thrust bearing races to the front oil pump.

Thrust Bearing Race Diameter:

ITEM

INSIDE

OUTSIDE

Race A

74.26 to 74.56 mm (2.92 to 2.94 in.)

87.39 to 87.74 mm (3.44 to 3.45 in.)

Race B

37.0 to 37.3 mm (1.46 to 1.47 in.)

52.1 to 52.3 mm (2.05 to 2.06 in.)

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

transmission case.

(d) Hold the input shaft, and lightly press the oil pump body to slide the oil seal rings into the overdrive direct

clutch drum.

Toyota Genuine Seal Packing 1281,

Three Bond 1281 or equivalent

(f) Install the oil pump with the 10 bolts.

Torque:

21 N·m {215 kgf·cm, 16ft·lbf}

NOTICE:

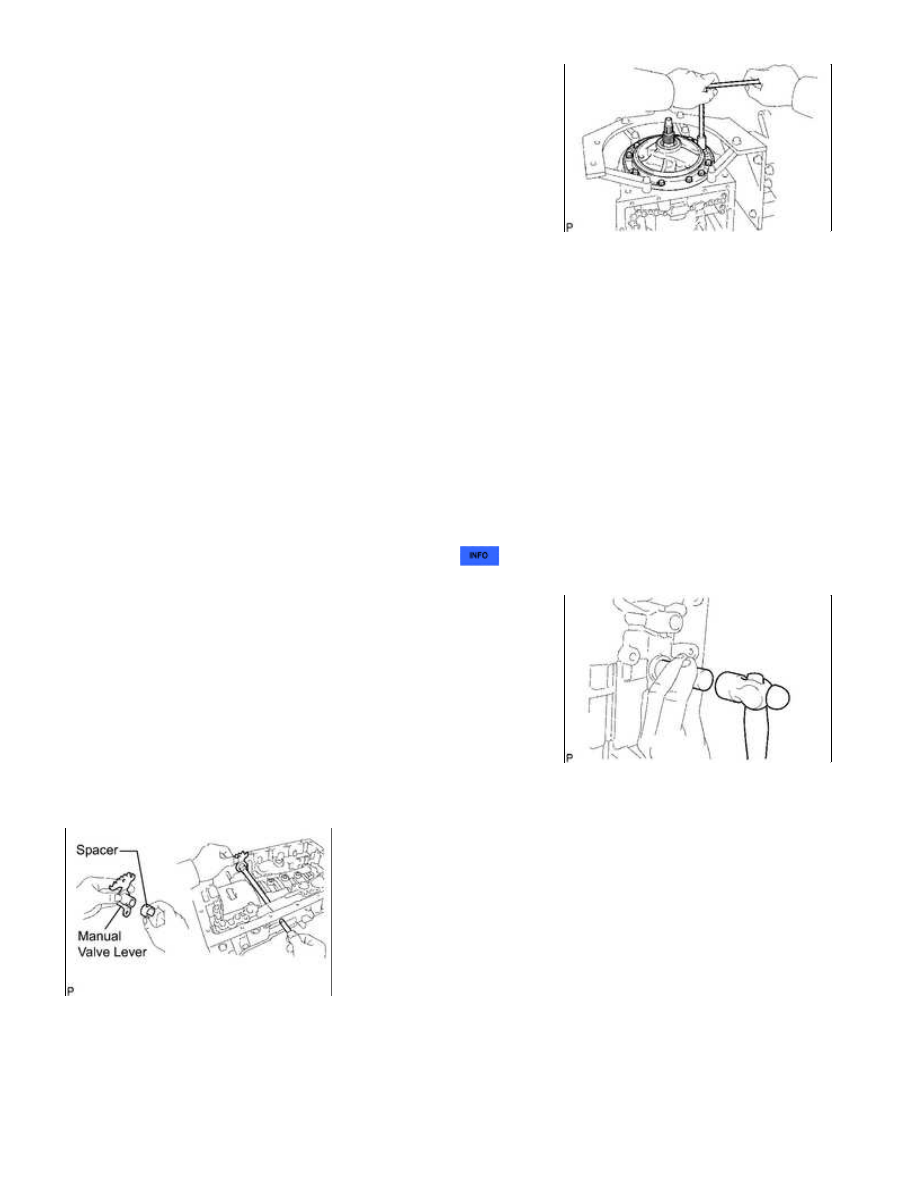

52. INSTALL MANUAL VALVE LEVER SHAFT OIL SEAL

(a) Using SST, tap in 2 new oil seals.

SST: 09350-30020

09350-07110

Standard depth:

-0.3 to 0.3 mm (-0.0118 to 0.0118 in.)

(a) Install a new spacer to the manual valve lever.

(b) Push the manual valve lever shaft through the transmission case, and install the manual valve lever to the

shaft.

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(c) Using a hammer, tap in a new spring pin.

(d) Align the manual valve lever indentation with the spacer hole,

and stake them together with the punch.

(e) Check that the shaft rotates smoothly.

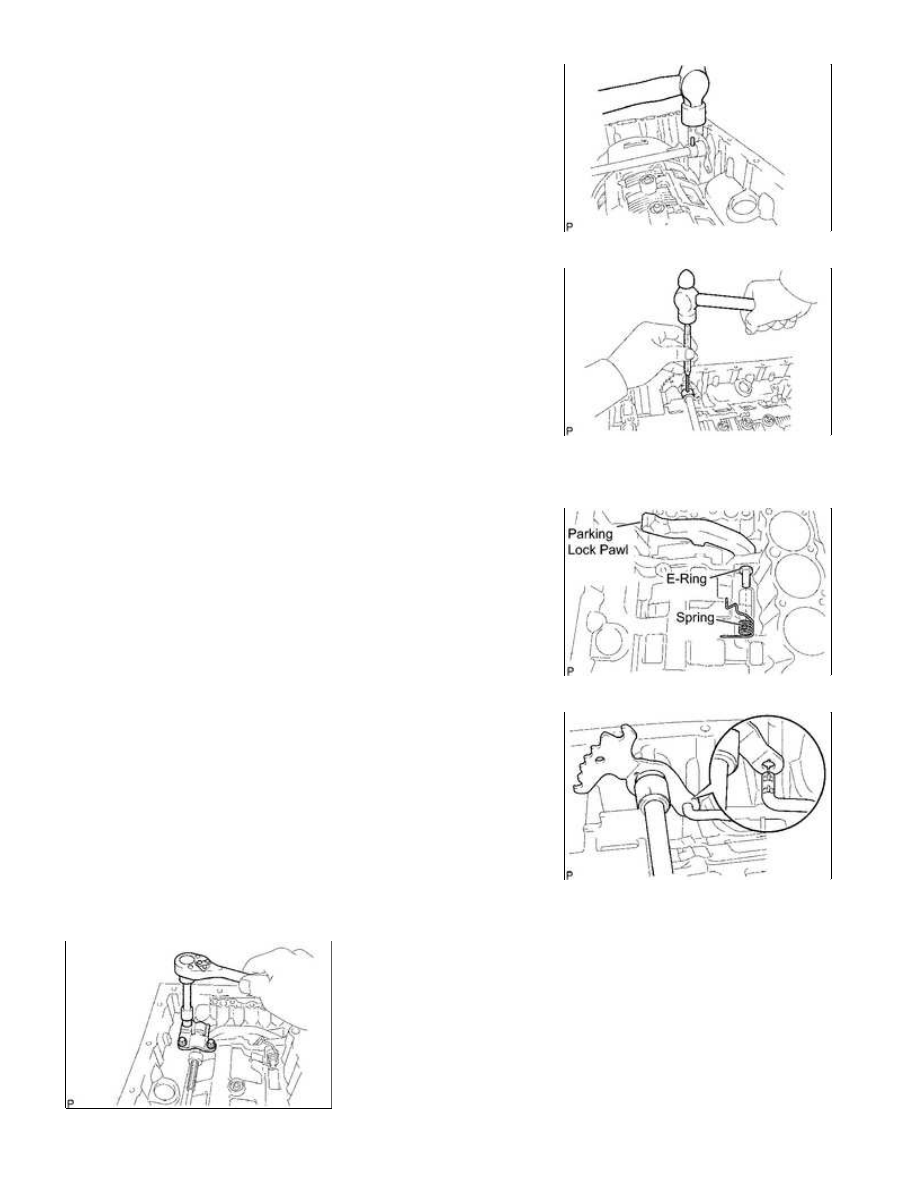

54. INSTALL PARKING LOCK PAWL SHAFT

(a) Install a new E-ring to the shaft.

(b) Install the parking lock pawl, shaft and spring.

55. INSTALL PARKING LOCK ROD SUB-ASSEMBLY

(a) Connect the parking lock rod to the manual valve lever.

56. INSTALL PARKING LOCK PAWL BRACKET

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(a) Install the parking lock pawl bracket to the transmission case with the 3 bolts.

Torque:

7.4 N·m {75 kgf·cm, 65in·lbf}

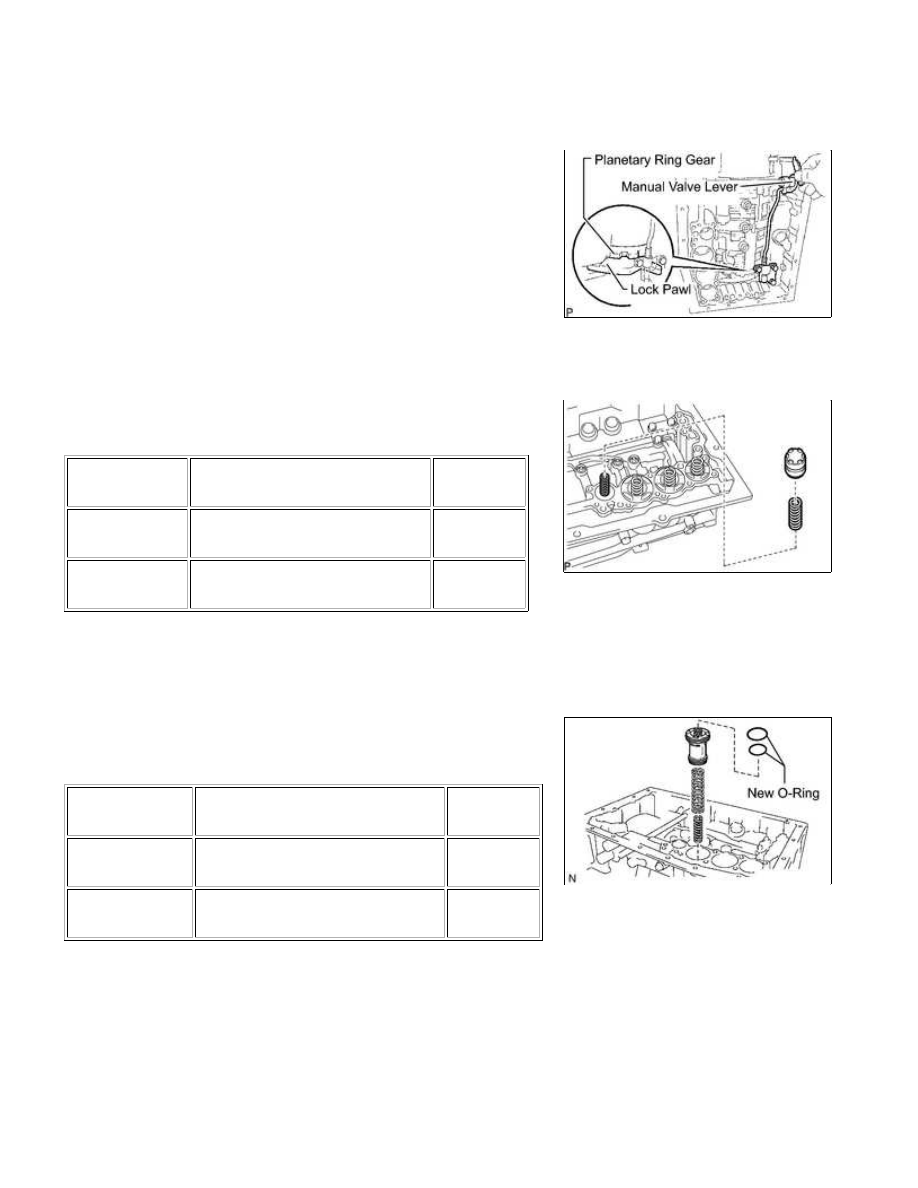

(b) Move the manual valve lever to the P position, and confirm that

the planetary ring gear is correctly locked by the lock pawl.

57. INSTALL B-1 ACCUMULATOR VALVE

(a) Install the 2 springs and accumulator valve to the hole.

Spring Diameter:

SPRING

FREE LENGTH

OUTER DIAMETER

COLOR

B-1 Inner

44.98 mm (1.77 in.)

11.3 mm (0.445 in.)

Natural

B-1 Outer

46.36 mm (1.83 in.)

17.1 mm (0.673 in.)

Natural

58. INSTALL C-3 ACCUMULATOR PISTON

(a) Coat 2 new O-rings with ATF, and install them to the piston.

(b) Install the 2 springs and accumulator piston to the hole.

Spring Diameter:

SPRING

FREE LENGTH

OUTER DIAMETER

COLOR

C-3 Inner

44.0 mm (1.73 in.)

14.0 mm (0.551 in.)

Yellow

C-3 Outer

73.35 mm (2.89 in.)

19.9 mm (0.783 in.)

Red
