Toyota Tundra (2015 year). Manual - part 316

Last Modified: 9-16-2014

6.6 L

Doc ID: RM000000O7H0GMX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: PRECAUTION; 2015 MY

Tundra [08/2014 -        ]

PRECAUTION

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

.

HINT:

Reset Memory cannot be completed by only reconnecting the cable to the negative (-) battery

terminal.

.

The ATF has been replaced.

HINT:

If 50000 or more is displayed for the Data List item "ATF Thermal Degradation Estimate",

a similar operation.

CAUTION:

When using compressed air, always aim away from yourself to prevent Automatic Transmission Fluid (ATF)

or kerosene from spraying on your face.

NOTICE:

If a worn bushing is to be replaced, the sub-assembly containing the bushing must also be replaced.
Check the thrust bearings and races for wear or damage. Replace them if necessary.
Use petroleum jelly to keep parts in place.
When working with FIPG material, perform the following:

Using a razor blade and gasket scraper, remove all old FIPG material from the gasket surface.

Clean all components thoroughly to remove all foreign matter.

Clean both sealing surfaces with a non-residue solvent.

Apply FIPG material in a continuous line on the sealing surface.

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000000W7I0S1X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: DEFINITION OF TERMS; 2015

MY Tundra [08/2014 -        ]

DEFINITION OF TERMS

TERM

DEFINITION

Monitor description

Related DTCs

Typical enabling

conditions

Preconditions that allow the ECM to detect malfunctions.

With all preconditions satisfied, the ECM stores the DTC when the monitored value(s)

exceeds the malfunction threshold(s).

are used to detect the malfunction.

While a sensor is being monitored, the next sensor or component will not be

monitored until the previous monitoring has concluded.

Required

sensors/components

The sensors and components that are used by the ECM to detect malfunctions.

"Once per driving cycle" means that the ECM checks for the malfunction only one time

during a single driving cycle.

"Continuous" means that the ECM checks for the malfunction every time the enabling

conditions are met.

Duration

The minimum time that the ECM must sense a continuous deviation in the monitored

value(s) before storing a DTC. This timing begins after the "typical enabling

conditions" are met.

Malfunction thresholds

Beyond this value, the ECM will conclude that there is a malfunction and store a DTC.

MIL operation

MIL illumination timing after a defect is detected.

"Immediately" means that the ECM illuminates the MIL the instant the ECM

determines that there is a malfunction.

"2 driving cycles" means that the ECM illuminates the MIL if the same malfunction is

detected again in the 2nd driving cycle.

Component operating

range

They cannot be used to judge if a sensor or solenoid is defective or not.

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

Last Modified: 9-16-2014

6.6 R

Doc ID: RM00000315M04DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMISSION SYSTEM: PARTS LOCATION; 2015 MY

Tundra [08/2014 -        ]

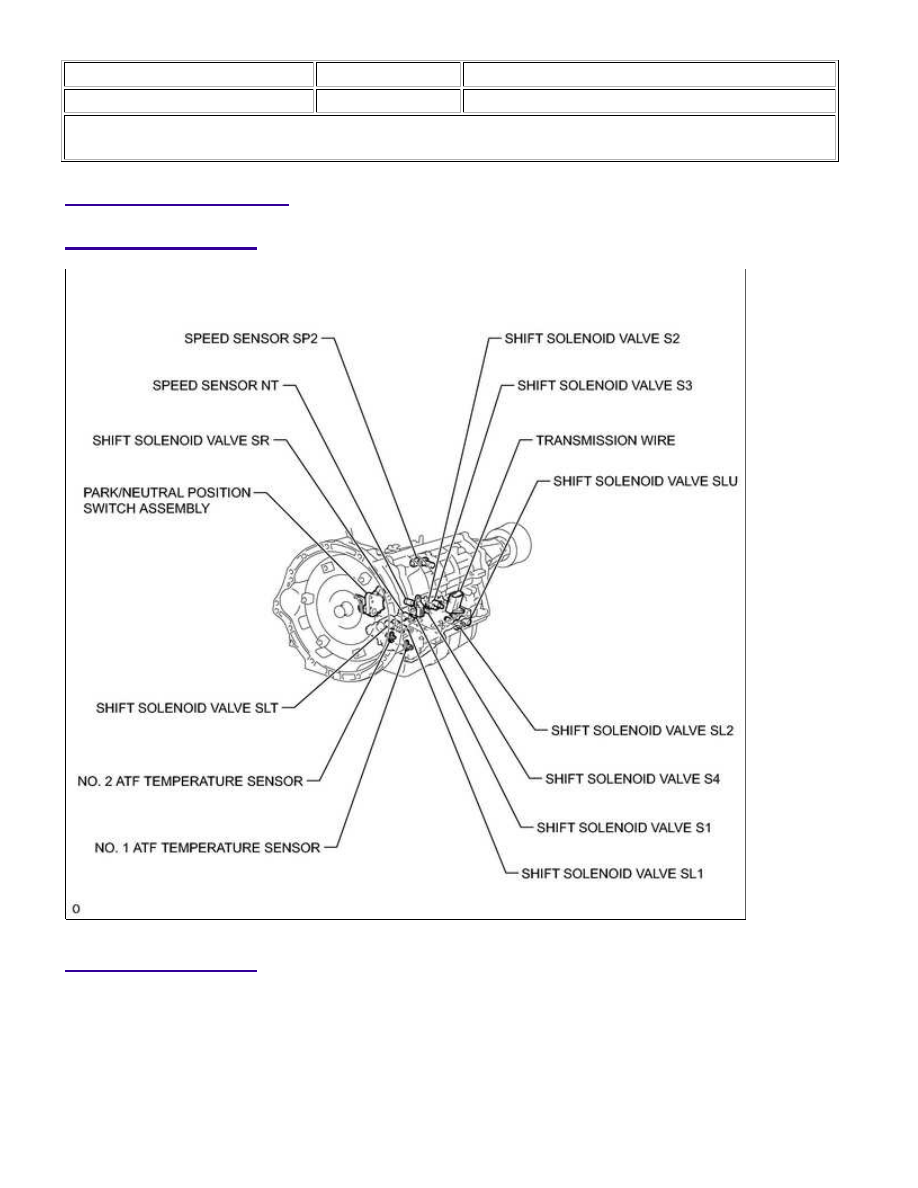

PARTS LOCATION

ILLUSTRATION

ILLUSTRATION

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...
