When you have replaced the entire transmission, transmission pan, drain plug, valve body and/or

torque converter, proceed to the "Transmission Fill" procedures.

When you have replaced the transmission hose and/or output shaft oil seal, proceed to the "Fluid

Temperature Check" procedures.

2. TRANSMISSION FILL

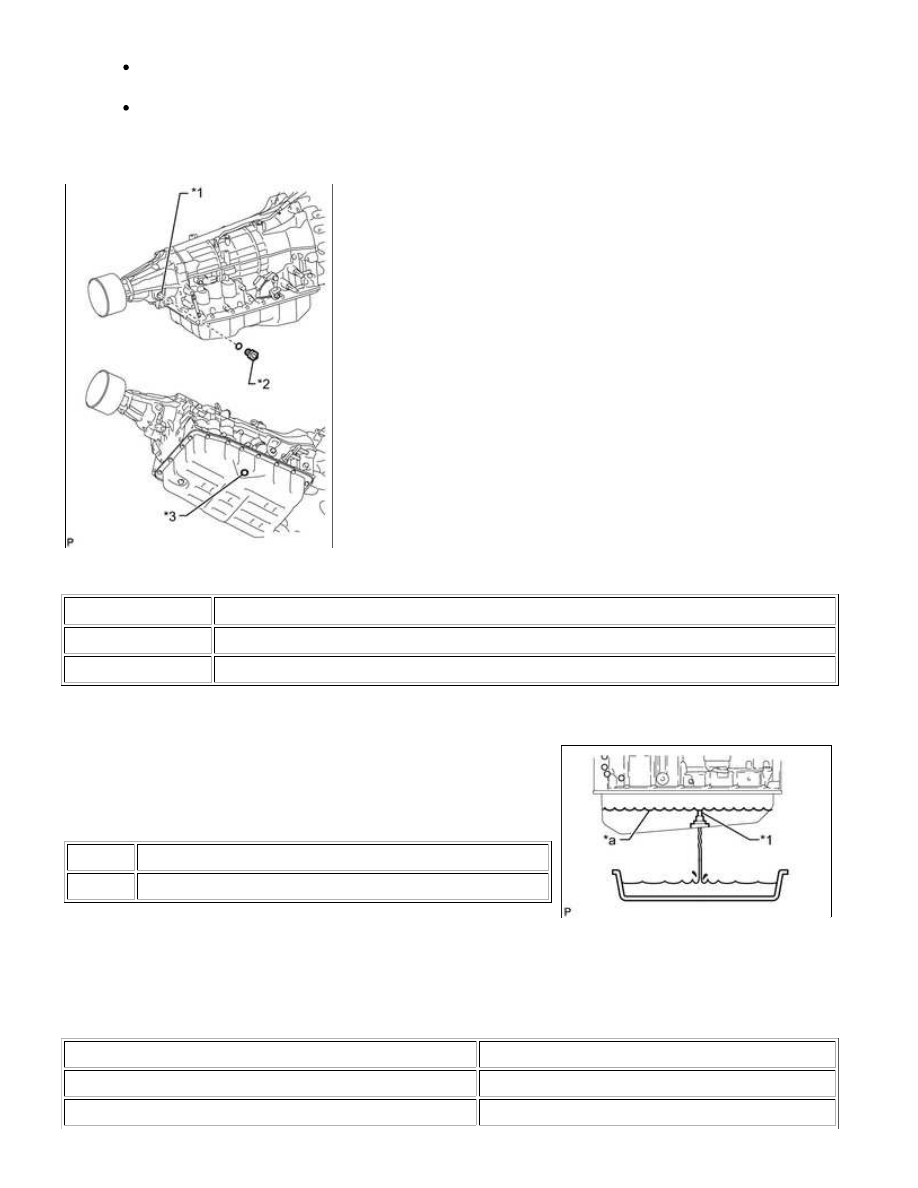

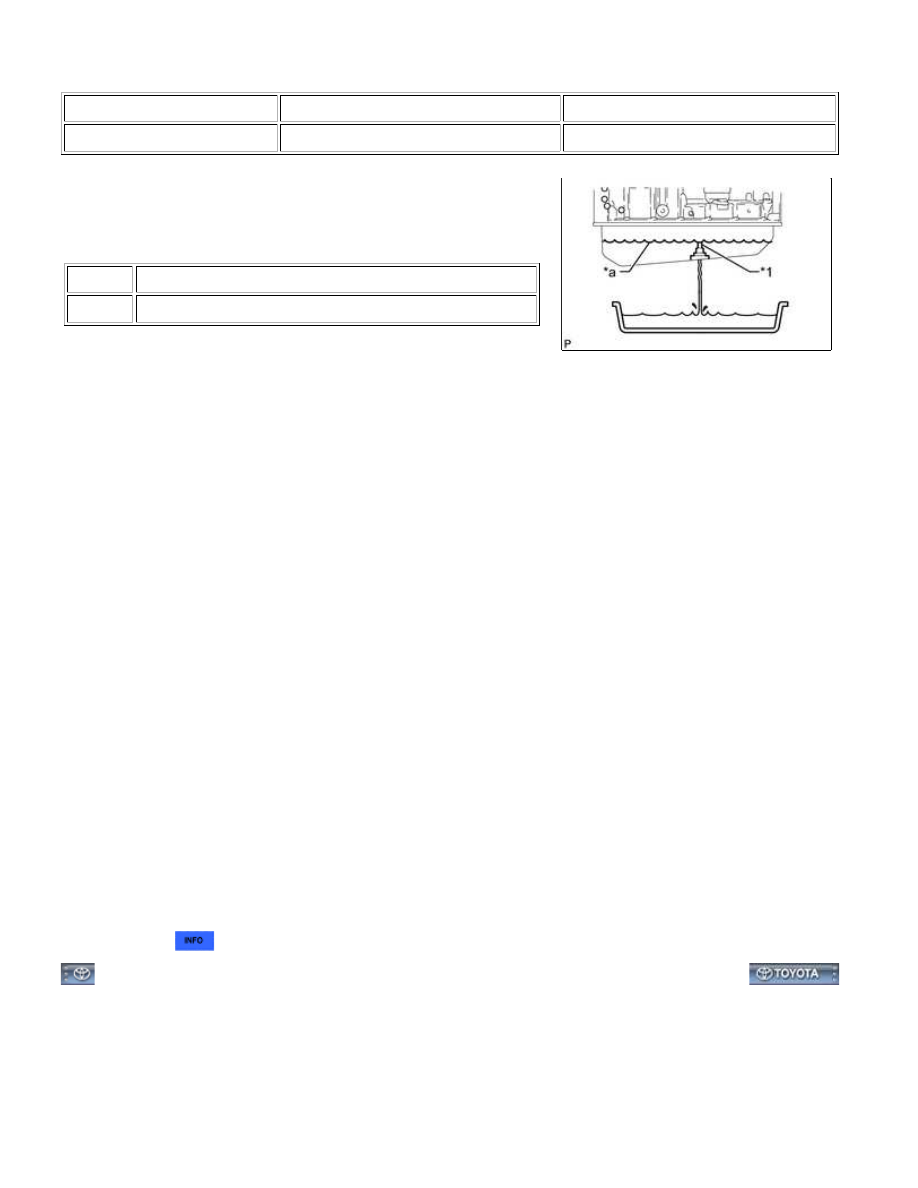

Text in Illustration

*1

Refill Hole

*2

Refill Plug

*3

Overflow Plug

(a) Remove the refill plug and overflow plug.

(b) Fill the transmission through the refill hole until fluid begins to

*1

Overflow Tube

*a

Specified Fluid Level

(c) Reinstall the overflow plug.

REPAIR

FILL AMOUNT

Transmission pan and drain plug removal

2.1 liters (2.2 US qts, 1.8 Imp. qts)

Transmission valve body removal

4.7 liters (5.0 US qts, 4.1 Imp. qts)

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

REPAIR

FILL AMOUNT

Torque converter removal

5.4 liters (5.7 US qts, 4.8 Imp. qts)

(e) Install the refill plug.

HINT:

NOTICE:

Check that electrical systems such as the air conditioning system, audio system and lighting system are

off.

(2) Move the shift lever through the entire gear range to circulate the fluid.

(3) Wait for 30 seconds with the engine idling.

(4) Stop the engine.

(5) Remove the refill plug.

(6) Fill the transmission with the remaining fluid until the amount in the table has been filled.

(7) Install the refill plug.

3. FLUID TEMPERATURE CHECK

NOTICE:

The ATF temperature can be confirmed by using the Techstream.

(a) Turn the ignition switch off.

(b) Connect the Techstream to the DLC3.

(c) Turn the ignition switch to ON.

(d) Enter the following menus: Powertrain / ECT / Data List / A/T Oil Temperature 1.

(e) Check the ATF temperature.

NOTICE:

If the ATF temperature is higher than 59°C (138°F), turn the ignition switch off and wait until the fluid

temperature drops to between 53 and 59°C (127 and 138°F).

4. FLUID LEVEL CHECK

NOTICE:

It is necessary to change to temperature detection mode in order to idle the vehicle appropriately.
The ATF temperature must be between 53 and 59°C (127 and 138°F) to accurately check the fluid level.

(a) When using the Techstream:

Enter the following menus: Powertrain / ECT / Active Test / Connect the TC and TE1.

Standard condition:

Indicator lights in the combination meter blink.

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

(b) When not using the Techstream:

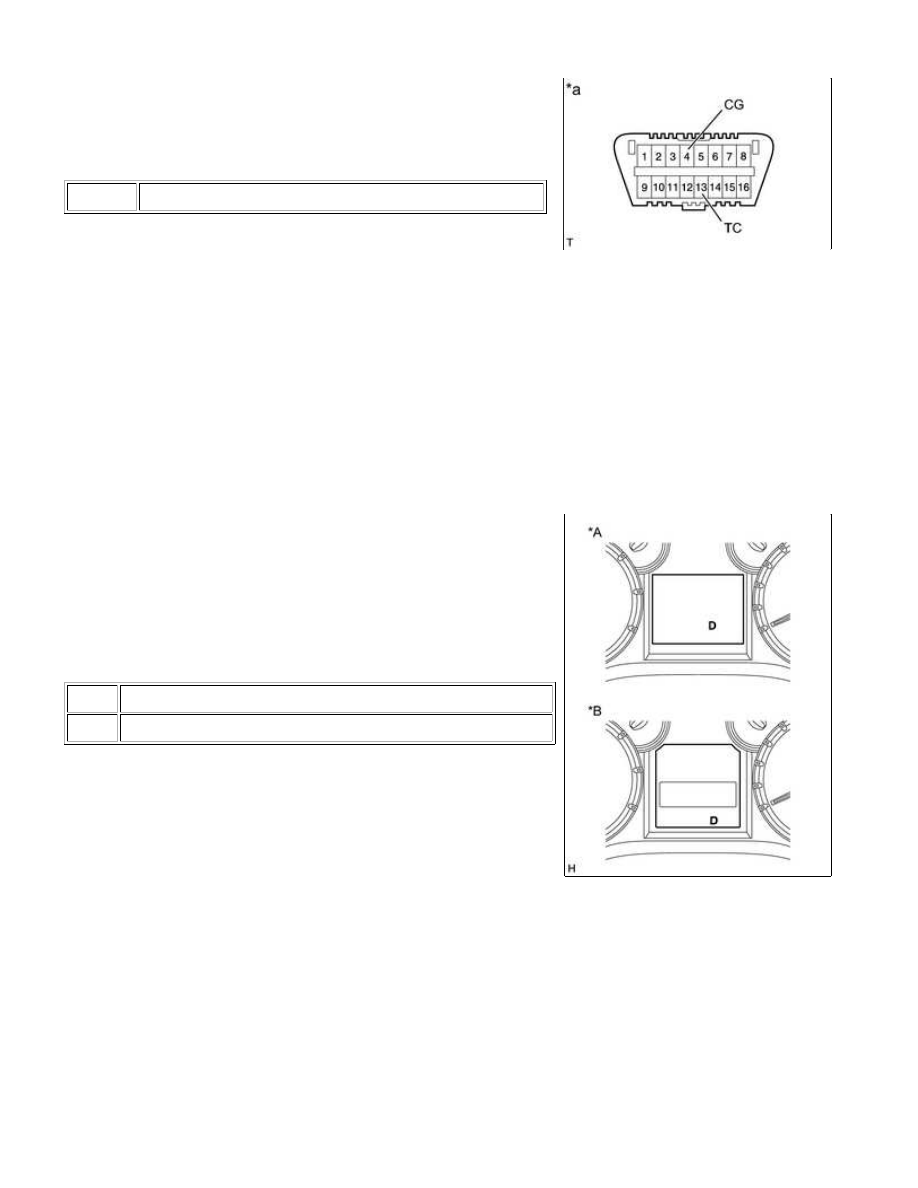

Text in Illustration

*a

Indicator lights in the combination meter blink.

(c) Start the engine and idle it.

NOTICE:

Check that electrical systems such as the air conditioning system, audio system and lighting system are

off.

(d) Slowly move the shift lever from P to S, and then change the gear from 1st to 5th. Then return the shift

lever to P.

HINT:

between N and D (once within 1.5 seconds) for at least 6

seconds. This will activate the fluid temperature detection mode.

Text in Illustration

*A

w/ Multi-Information Display

*B

w/o Multi-Information Display

Standard condition:

Indicator light [D] remains illuminated for 2 seconds and then

turns off.

(f) When using the Techstream:

Return the shift lever to P and terminate the Active Test on the Techstream.

(g) When not using the Techstream:

Return the shift lever to P and disconnect SST from the DLC3.

(h) Allow the engine to idle until the fluid temperature reaches 53 to 59°C (127 to 138°F).

HINT:

The indicator [D] will come on again when the fluid temperature reaches 53°C (127°F) and will blink if it is

higher than 59°C (138°F).

A760E AUTOMATIC TRANSMISSION: AUTOMATIC TRANSMIS...

53 to 59°C (127 to 138°F)

Higher than 59°C (138°F)

Turn off

Turn on

Blinking

(i) Remove the overflow plug and gasket with the engine idling.

Text in Illustration

*1

Overflow Tube

*a

Specified Fluid Level

(j) Wait until the overflow slows to a trickle.

NOTICE:

If the fluid does not overflow, perform the following:

(1) Remove the refill plug and gasket.

(4) Install a new gasket and the refill plug.

Torque:

39 N·m {400 kgf·cm, 29ft·lbf}

(k) Install a new gasket and the overflow plug.

Torque:

20 N·m {204 kgf·cm, 15ft·lbf}

5. COMPLETE

(a) Turn the ignition switch off.

(b) When using the Techstream:

Disconnect the Techstream from the DLC3.

(c) Inspect for automatic transmission fluid leaks.

6. ATF THERMAL DEGRADATION ESTIMATE RESET

HINT:



.
