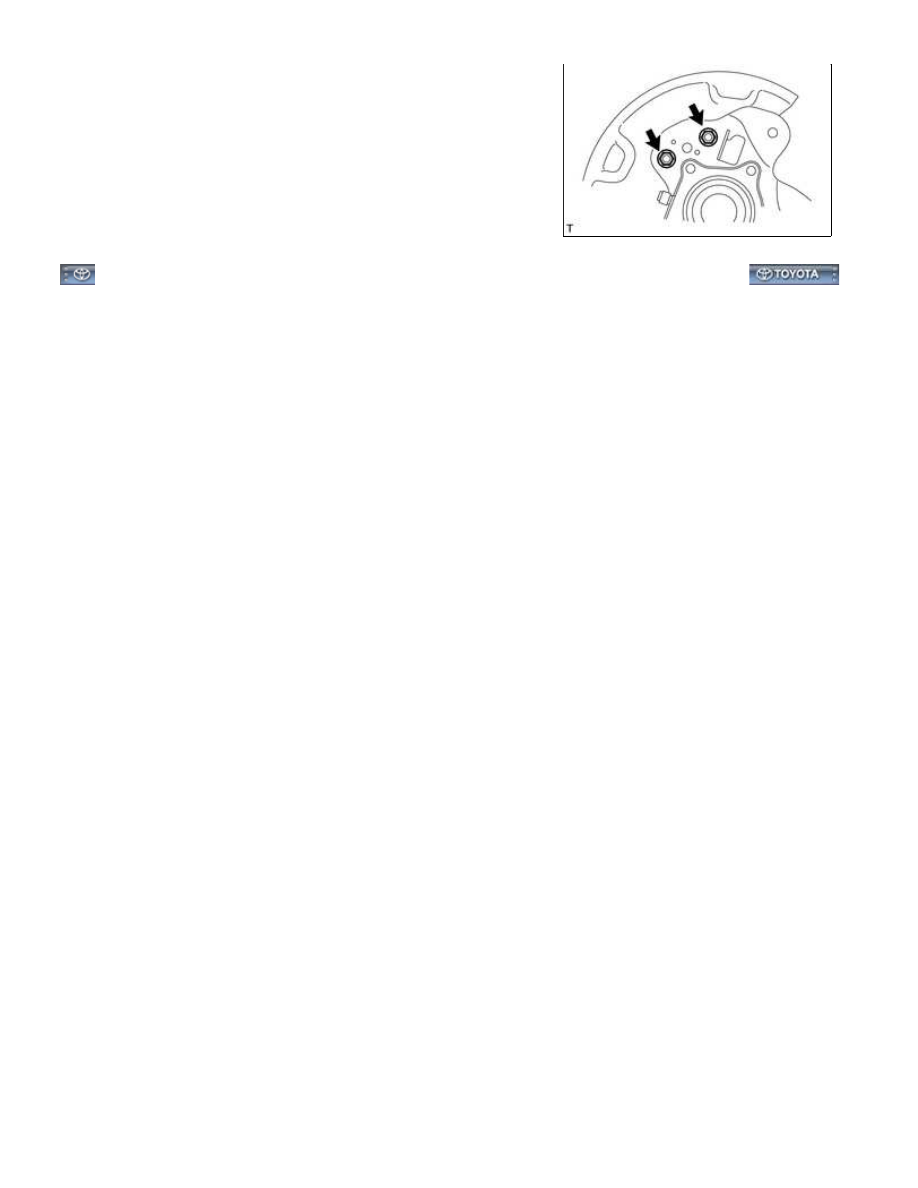

(a) Remove the 2 nuts and anchor block.

PARKING BRAKE: PARKING BRAKE ASSEMBLY: DISASSEMBLY...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000001EDF01DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARKING BRAKE: PARKING BRAKE ASSEMBLY: INSPECTION; 2015 MY Tundra [08/2014 -        ]

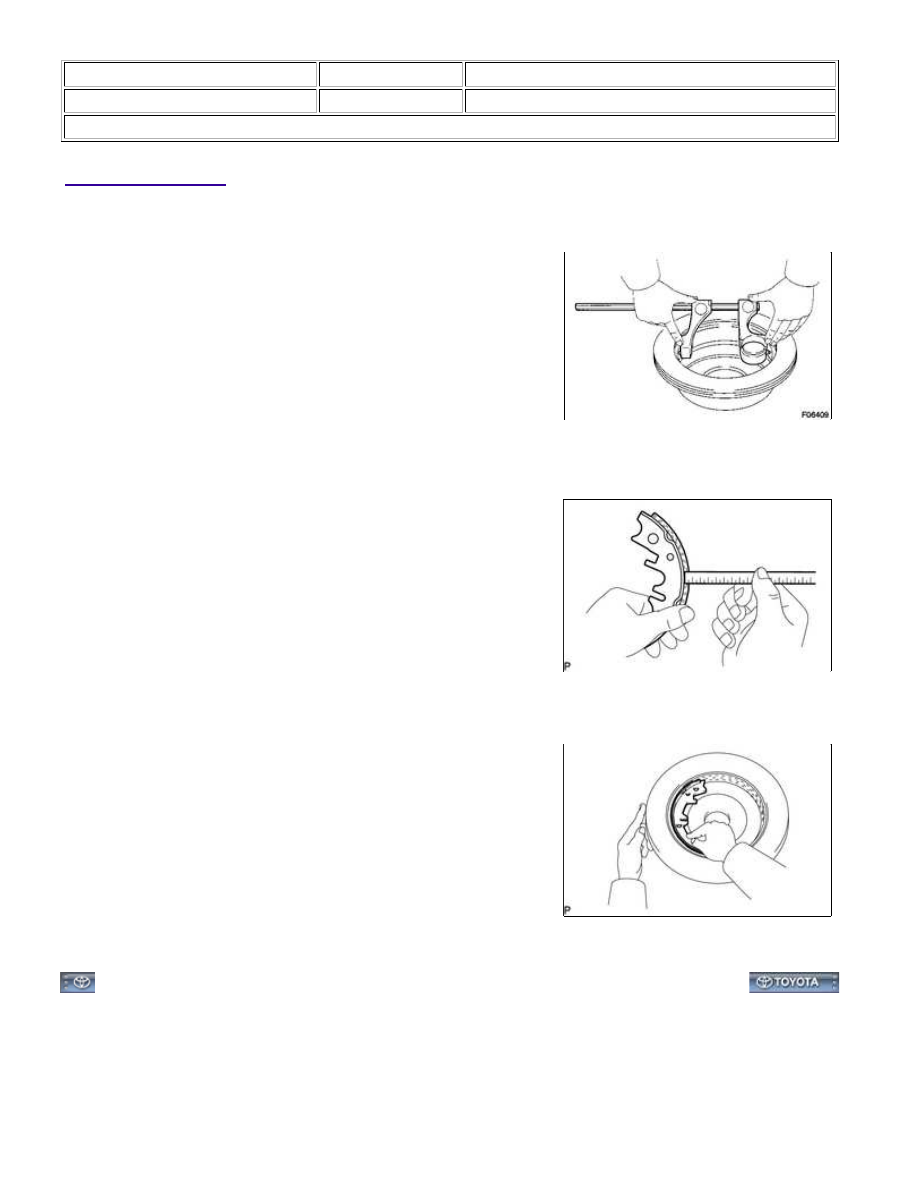

INSPECTION

1. CHECK BRAKE DISC INSIDE DIAMETER

(a) Using a drum gauge or equivalent, measure the inside diameter

240 mm (9.45 in.)

Maximum inside diameter:

241 mm (9.49 in.)

2. CHECK PARKING BRAKE SHOE LINING THICKNESS

3.8 mm (0.148 in.)

Minimum thickness:

1.0 mm (0.0394 in.)

If the lining thickness is less than the minimum value, or if

severe or uneven wear is present, replace the shoe.

3. CHECK BRAKE DISC AND PARKING BRAKE SHOE LINING FOR PROPER CONTACT

between the brake shoe and disc (chalk is transferred to the

entire brake shoe lining).

If the disc and brake shoe lining do not have full contact, grind

the brake shoe using a brake shoe grinder or replace the brake

shoe.

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001EDI01FX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARKING BRAKE: PARKING BRAKE ASSEMBLY: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

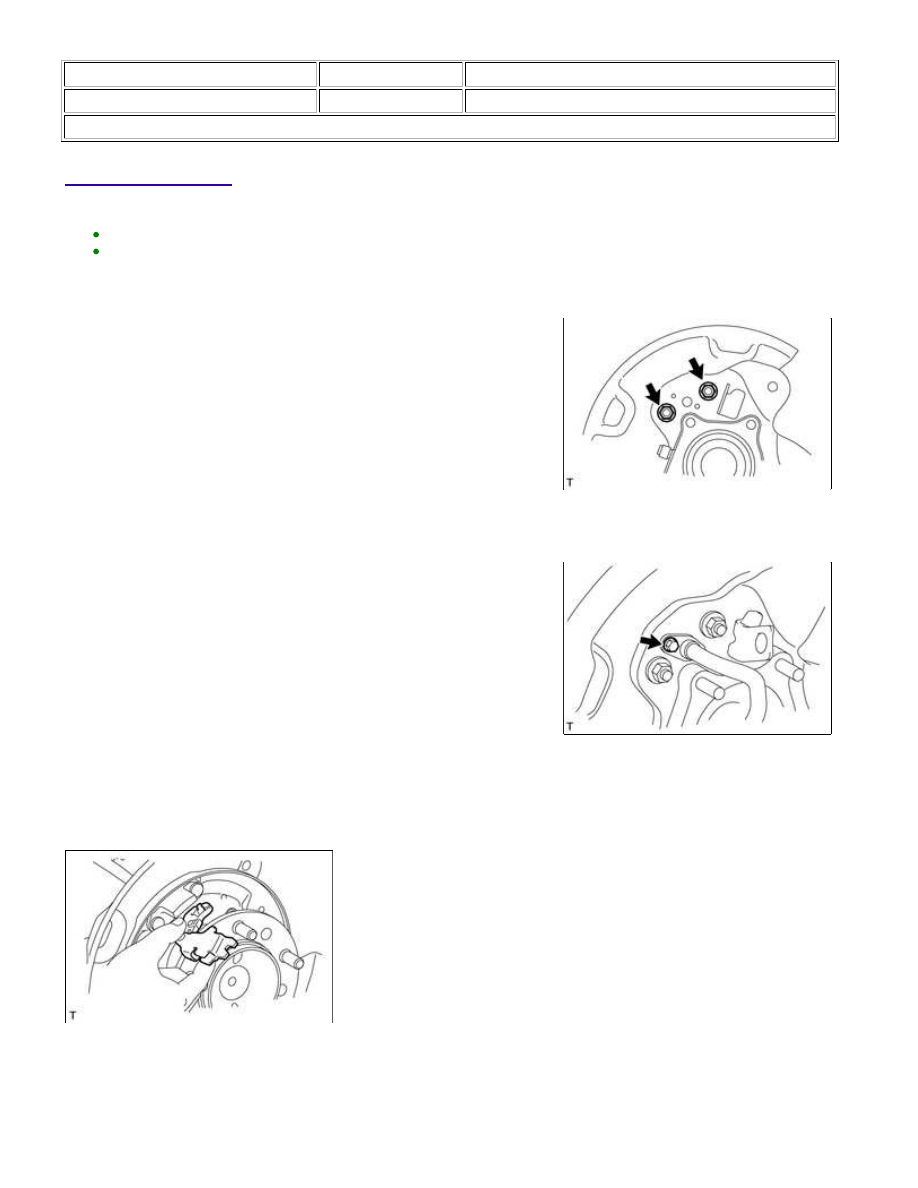

REASSEMBLY

HINT:

Use the same procedures for the LH side and RH side.
The procedures listed below are for the LH side.

1. INSTALL PARKING BRAKE ANCHOR BLOCK

(a) Install the anchor block with the 2 nuts.

Torque:

86 N·m {877 kgf·cm, 63ft·lbf}

2. CONNECT NO. 3 PARKING BRAKE CABLE ASSEMBLY

(a) Connect the No. 3 parking brake cable with the bolt.

Torque:

8.0 N·m {82 kgf·cm, 71in·lbf}

3. INSTALL PARKING BRAKE SHOE LEVER LH

(a) Apply high temperature grease to the parking brake shoe lever.

(b) Install the parking brake shoe lever to the No. 3 parking brake cable.

NOTICE:

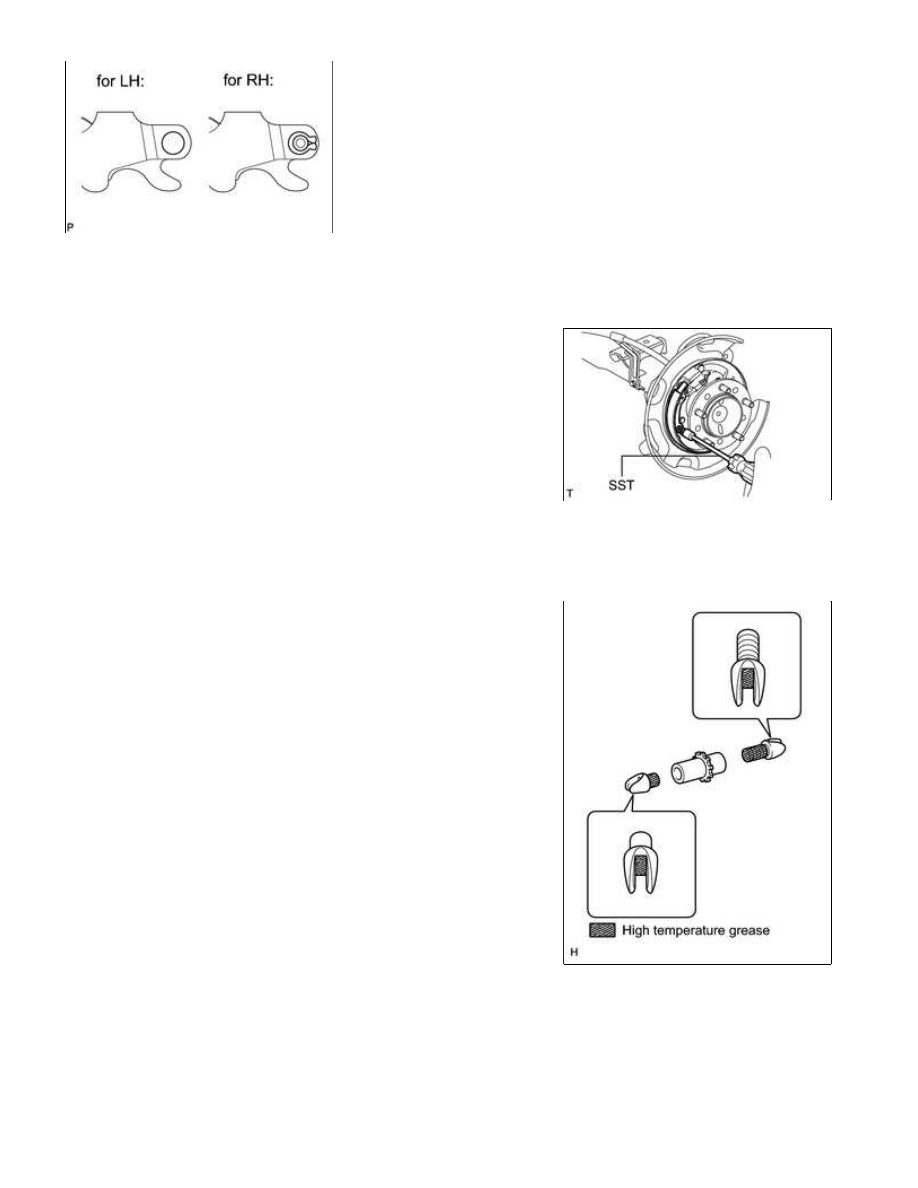

Carefully distinguish the parking brake shoe lever RH and LH.

PARKING BRAKE: PARKING BRAKE ASSEMBLY: REASSEMBLY;...

4. INSTALL NO. 2 PARKING BRAKE SHOE ASSEMBLY LH

hold down spring pin, compression spring and shoe hold down

spring cup.

SST: 09718-00011

5. INSTALL NO. 1 PARKING BRAKE SHOE ASSEMBLY LH

adjusting screw set shown in the illustration.

(c) Set the parking brake shoe and shoe adjuster screw set in place.

(d) Connect the tension spring.
