BRAKE CONTROL: YAW RATE AND DECELERATION SENSOR: ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000001EDG01DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARKING BRAKE: PARKING BRAKE ASSEMBLY: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

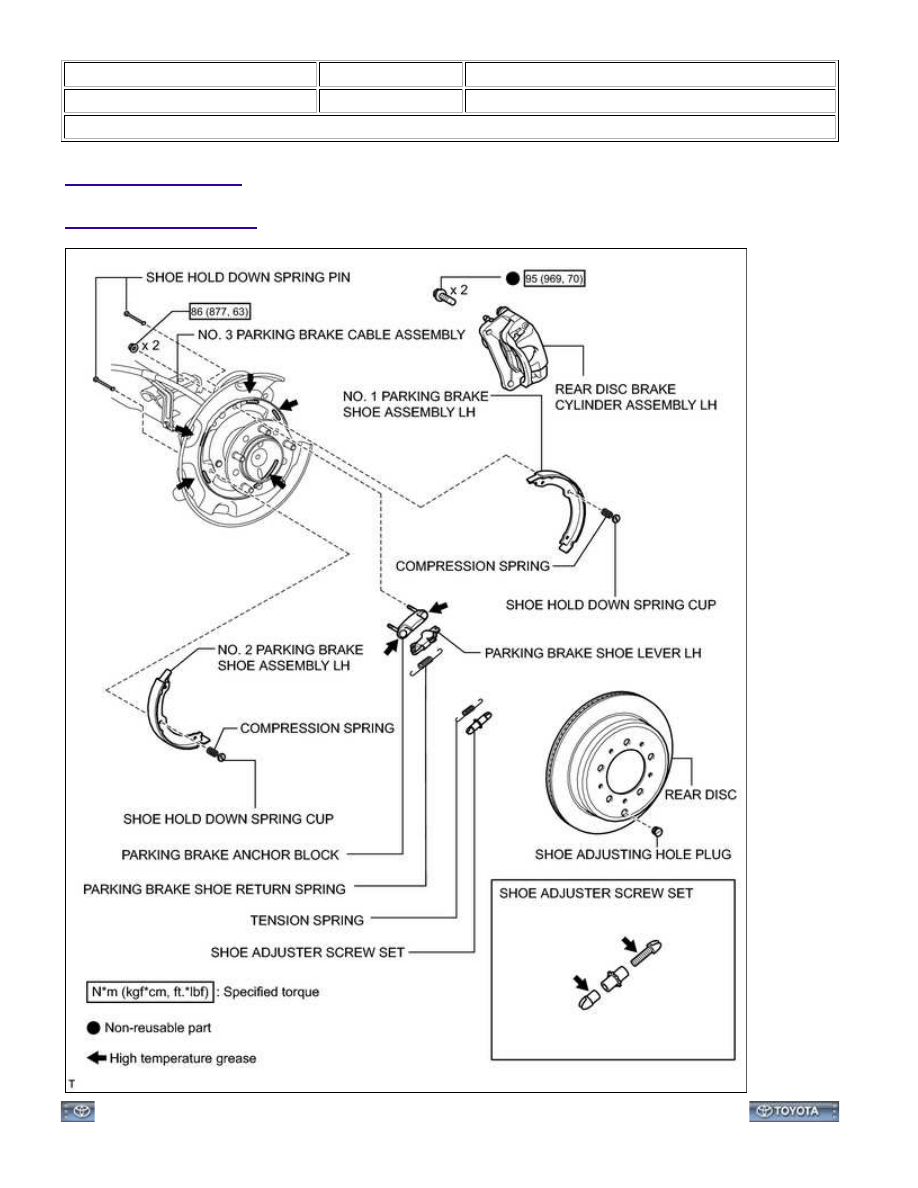

COMPONENTS

ILLUSTRATION

PARKING BRAKE: PARKING BRAKE ASSEMBLY: COMPONENTS...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001EDH01DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: PARKING BRAKE: PARKING BRAKE ASSEMBLY: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

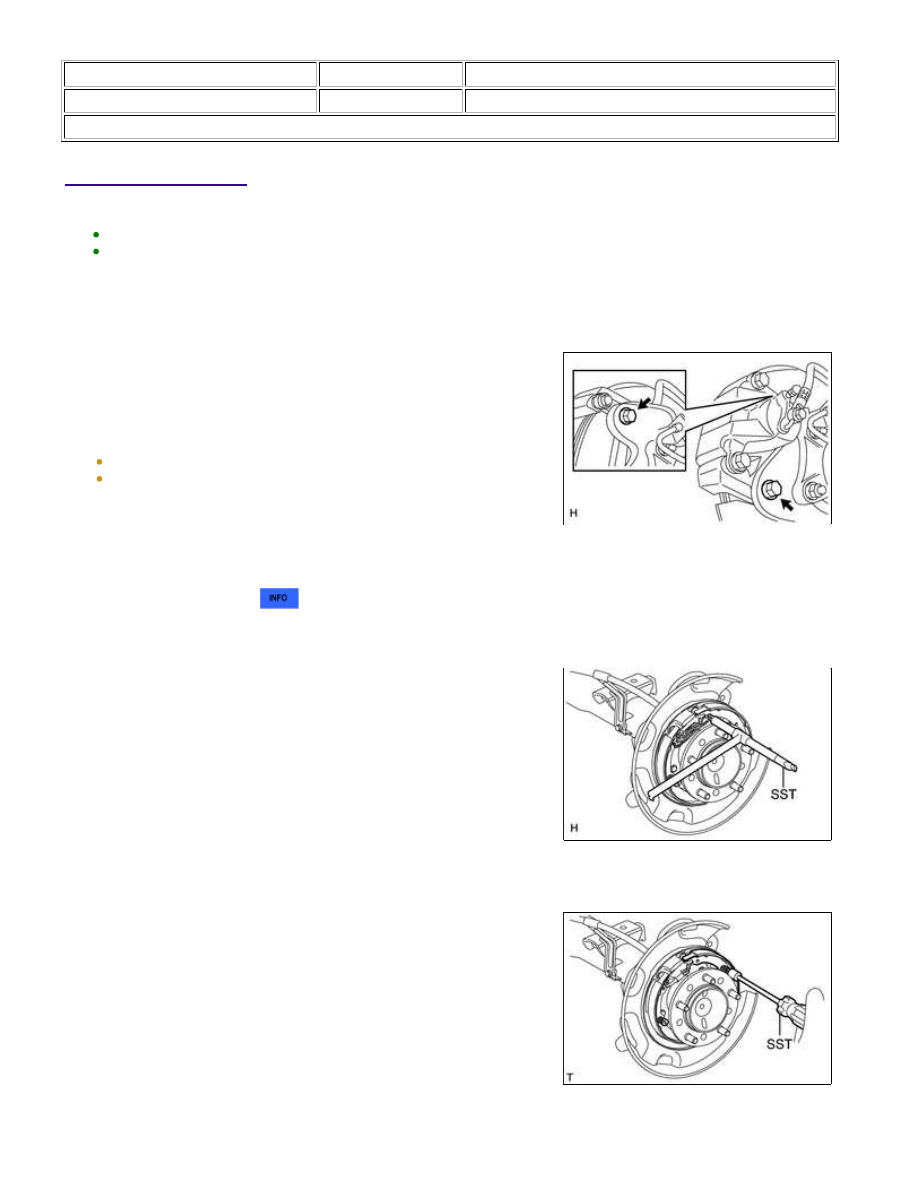

DISASSEMBLY

HINT:

Use the same procedures for the LH side and RH side.
The procedures listed below are for the LH side.

1. REMOVE REAR WHEEL LH

2. DISCONNECT REAR DISC BRAKE CYLINDER ASSEMBLY LH

(a) Remove the 2 bolts and disconnect the rear disc brake cylinder.

NOTICE:

Do not disconnect the flexible hose from the disc brake cylinder.
Do not twist or bend the flexible hose.

4. REMOVE PARKING BRAKE SHOE RETURN SPRING

(a) Using SST, remove the return spring.

SST: 09703-30011

5. REMOVE NO. 1 PARKING BRAKE SHOE ASSEMBLY LH

(a) Using SST, remove the shoe hold down spring cup, compression

spring and shoe hold down spring pin.

SST: 09718-00011

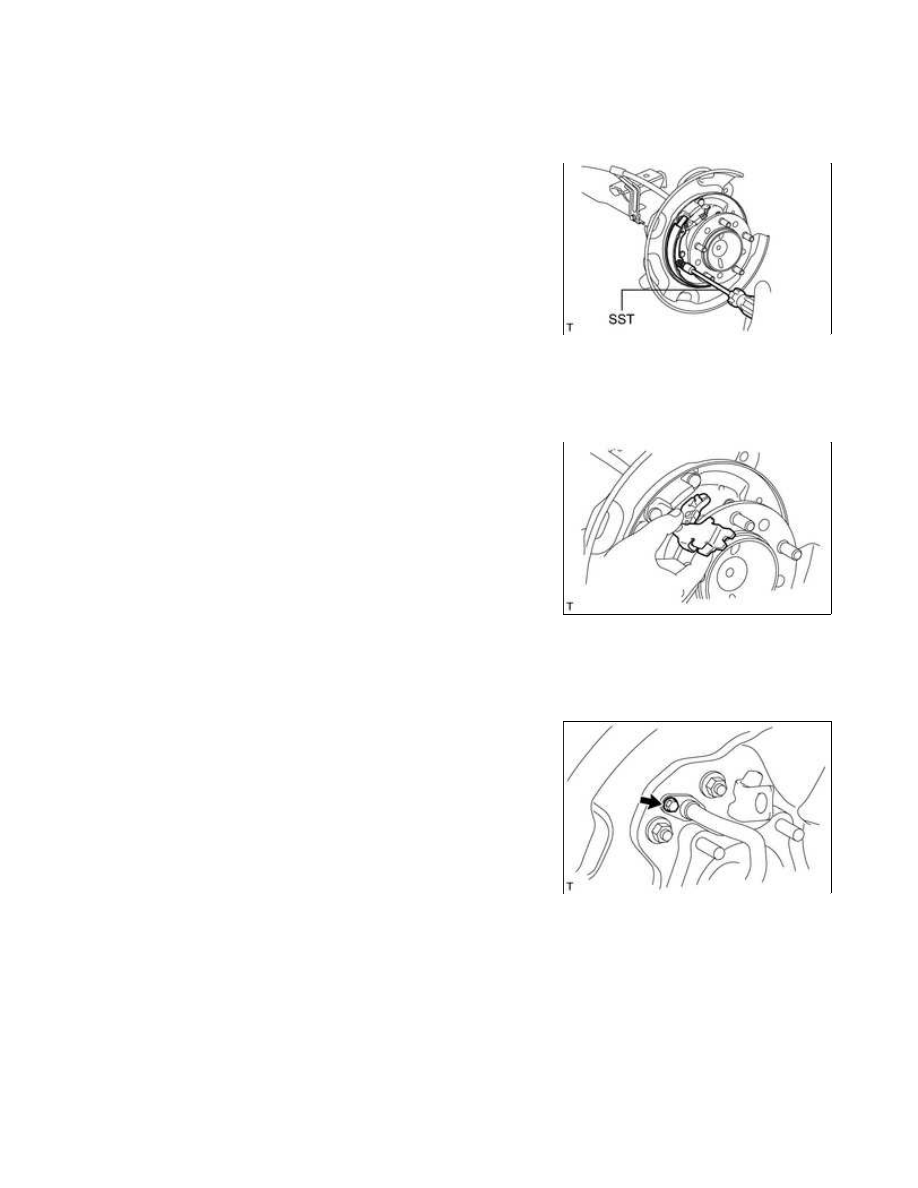

PARKING BRAKE: PARKING BRAKE ASSEMBLY: DISASSEMBLY...

(b) Disconnect the tension spring.

(c) Remove the No. 1 parking brake shoe and shoe adjuster screw set.

6. REMOVE NO. 2 PARKING BRAKE SHOE ASSEMBLY LH

(a) Using SST, remove the shoe hold down spring cup, compression

spring and shoe hold down spring pin.

SST: 09718-00011

(b) Remove the No. 2 parking brake shoe.

7. REMOVE PARKING BRAKE SHOE LEVER LH

(a) Disconnect the No. 3 parking brake cable from the parking

brake shoe lever.

(b) Remove the parking brake shoe lever.

8. DISCONNECT NO. 3 PARKING BRAKE CABLE ASSEMBLY

(a) Disconnect the bolt and No. 3 parking brake cable.

9. REMOVE PARKING BRAKE ANCHOR BLOCK
