6.6 A

Doc ID: RM000002ZSU009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: FENDER LINER (for Rear Side): REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

HINT:

Use the same procedure for the RH and LH sides.
The procedures listed below are for the LH side.

1. REMOVE QUARTER PANEL REAR MUDGUARD LH (w/ Mudguard)

2. REMOVE REAR WHEEL HOUSE LINER LH

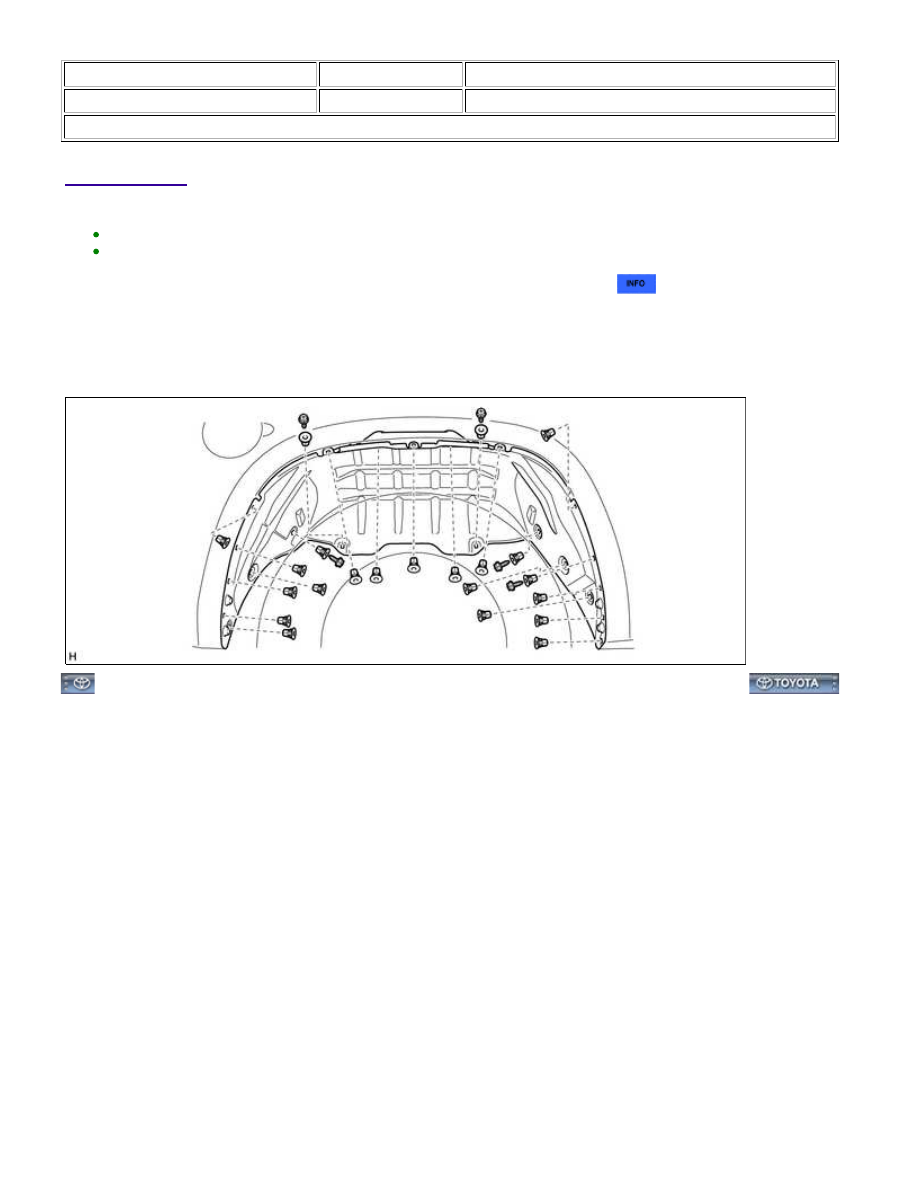

(a) Remove the 5 screws.

(b) Remove the 22 grommets and rear wheel house liner LH.

EXTERIOR: FENDER LINER (for Rear Side): REMOVAL; 2015 MY ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZSS009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: FENDER LINER (for Rear Side): INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

HINT:

Use the same procedure for the RH and LH sides.
The procedures listed below are for the LH side.

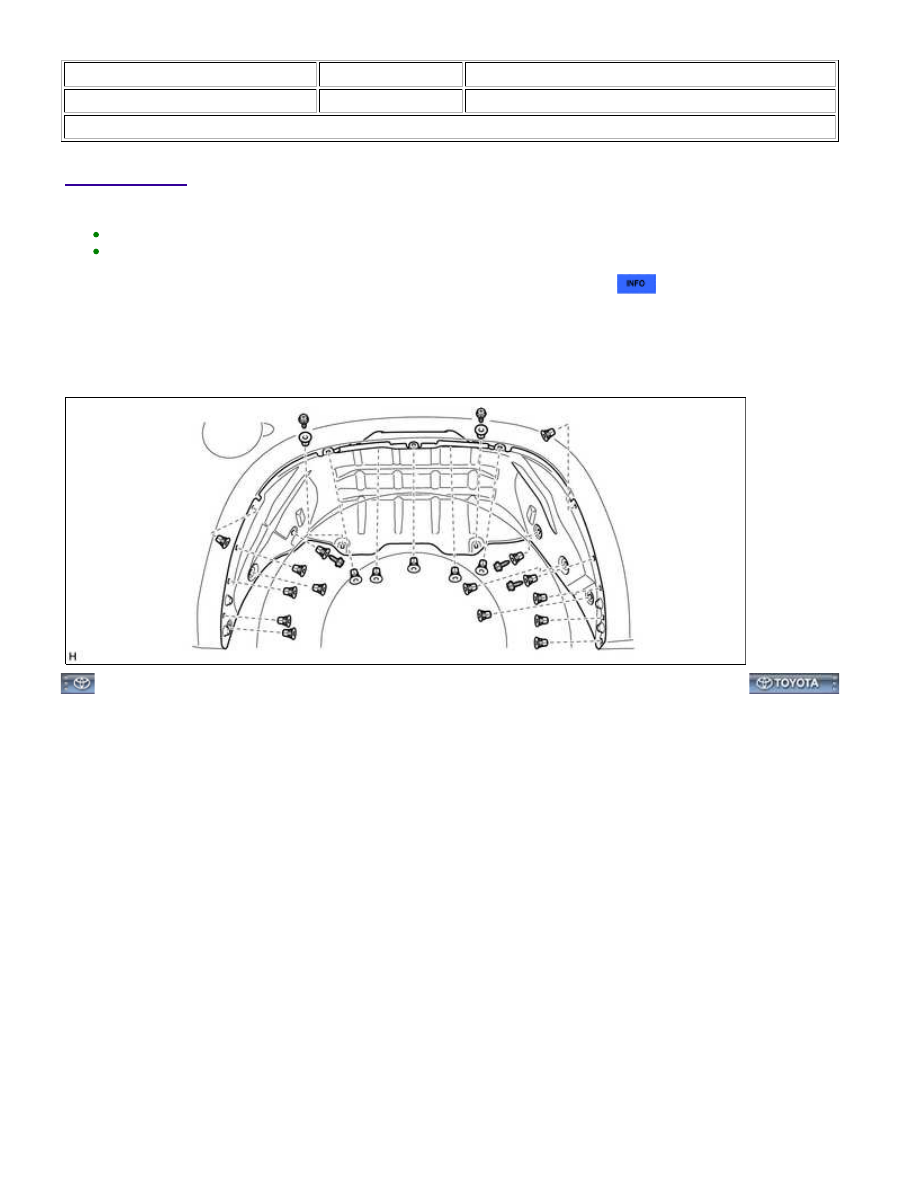

1. INSTALL REAR WHEEL HOUSE LINER LH

(a) Install the rear wheel house liner LH with 22 new grommets.

(b) Install the 5 screws.

2. INSTALL QUARTER PANEL REAR MUDGUARD LH

EXTERIOR: FENDER LINER (for Rear Side): INSTALLATION; 201...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002W7R00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: FENDER PANEL MUDGUARD: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

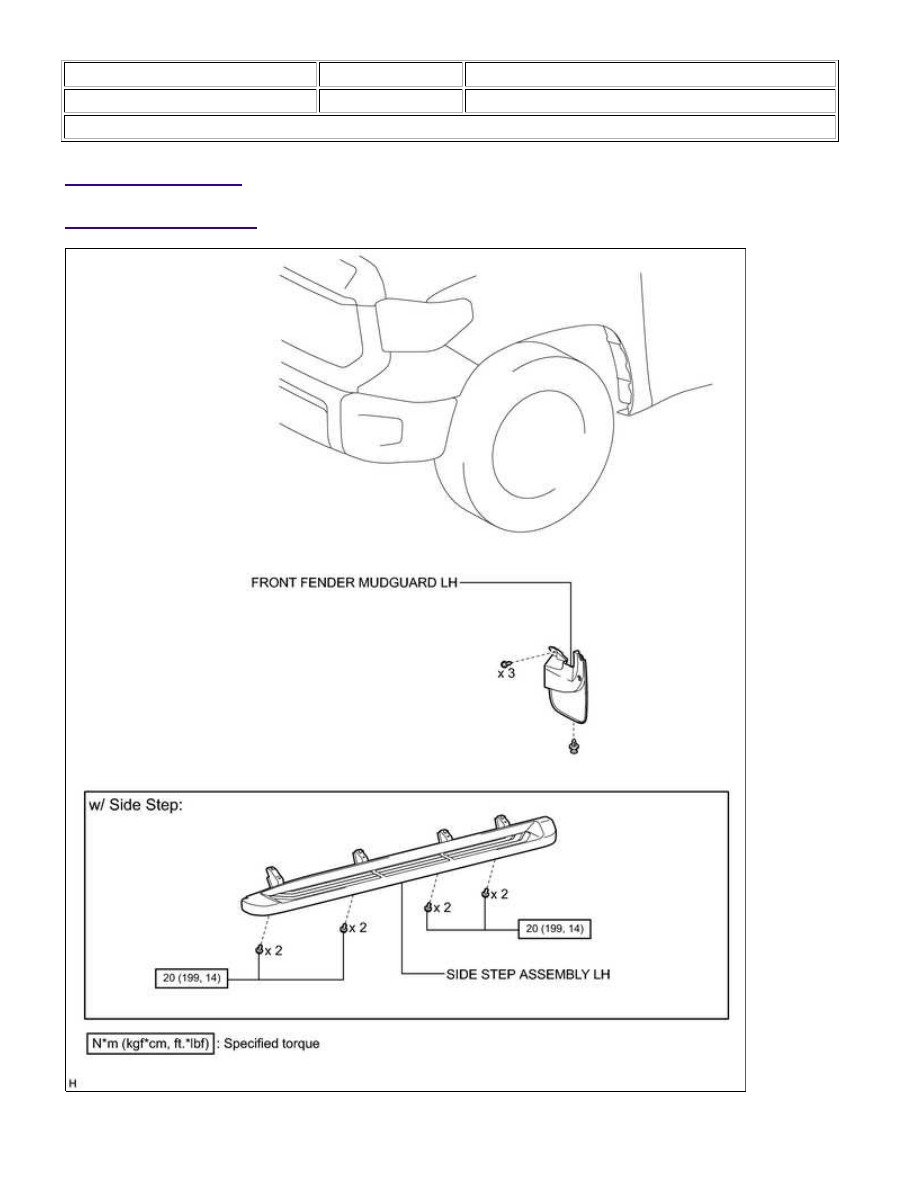

COMPONENTS

ILLUSTRATION

EXTERIOR: FENDER PANEL MUDGUARD: COMPONENTS; 2015...

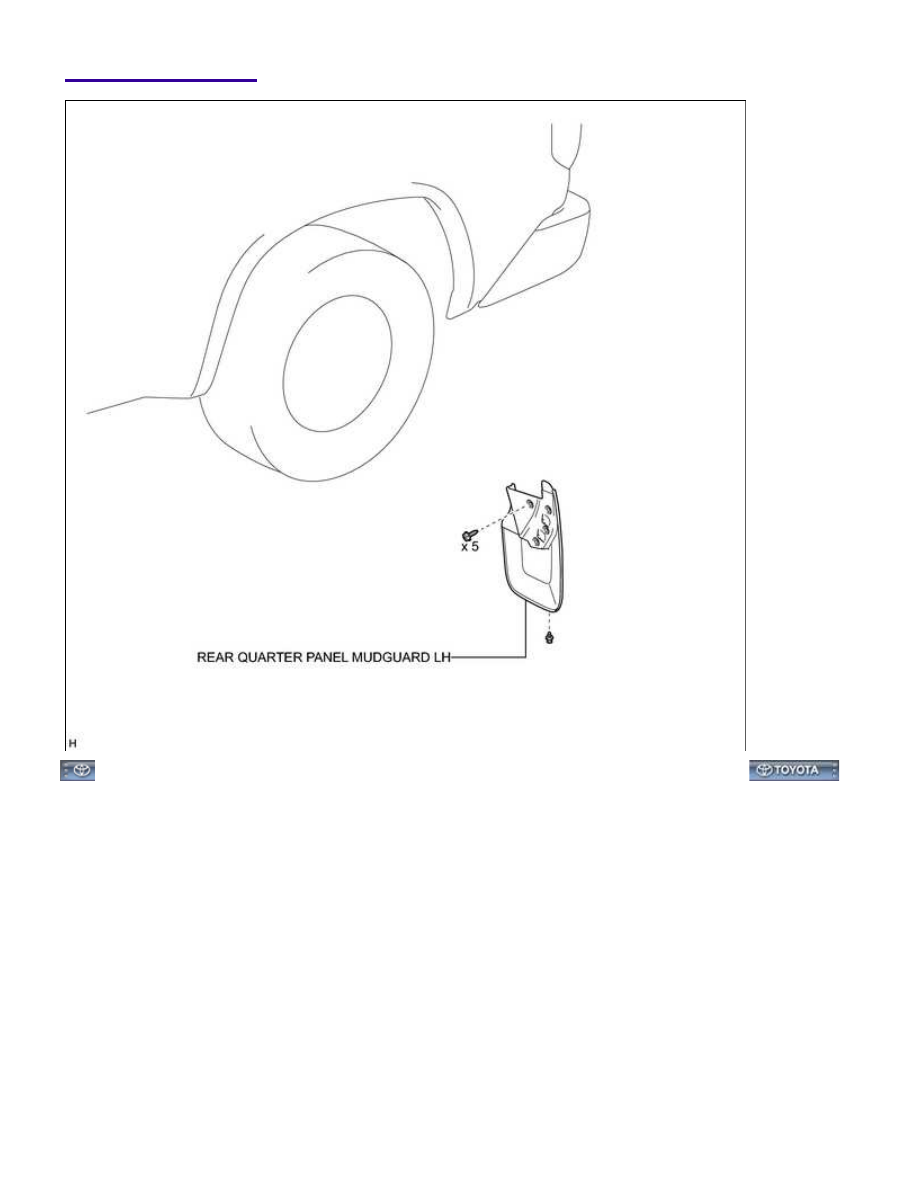

ILLUSTRATION

EXTERIOR: FENDER PANEL MUDGUARD: COMPONENTS; 2015...
