EXTERIOR: FENDER LINER (for Front Side): COMPONENTS; 201...

EXTERIOR: FENDER LINER (for Front Side): COMPONENTS; 201...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZSR009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: FENDER LINER (for Front Side): REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE SIDE STEP ASSEMBLY LH (w/ Side Step)

2. REMOVE SIDE STEP ASSEMBLY RH (w/ Side Step)

HINT:

Use the same procedure described for the LH side.

3. REMOVE FRONT FENDER MUDGUARD LH (w/ Mudguard)

4. REMOVE FRONT FENDER MUDGUARD RH (w/ Mudguard)

HINT:

Use the same procedure described for the LH side.

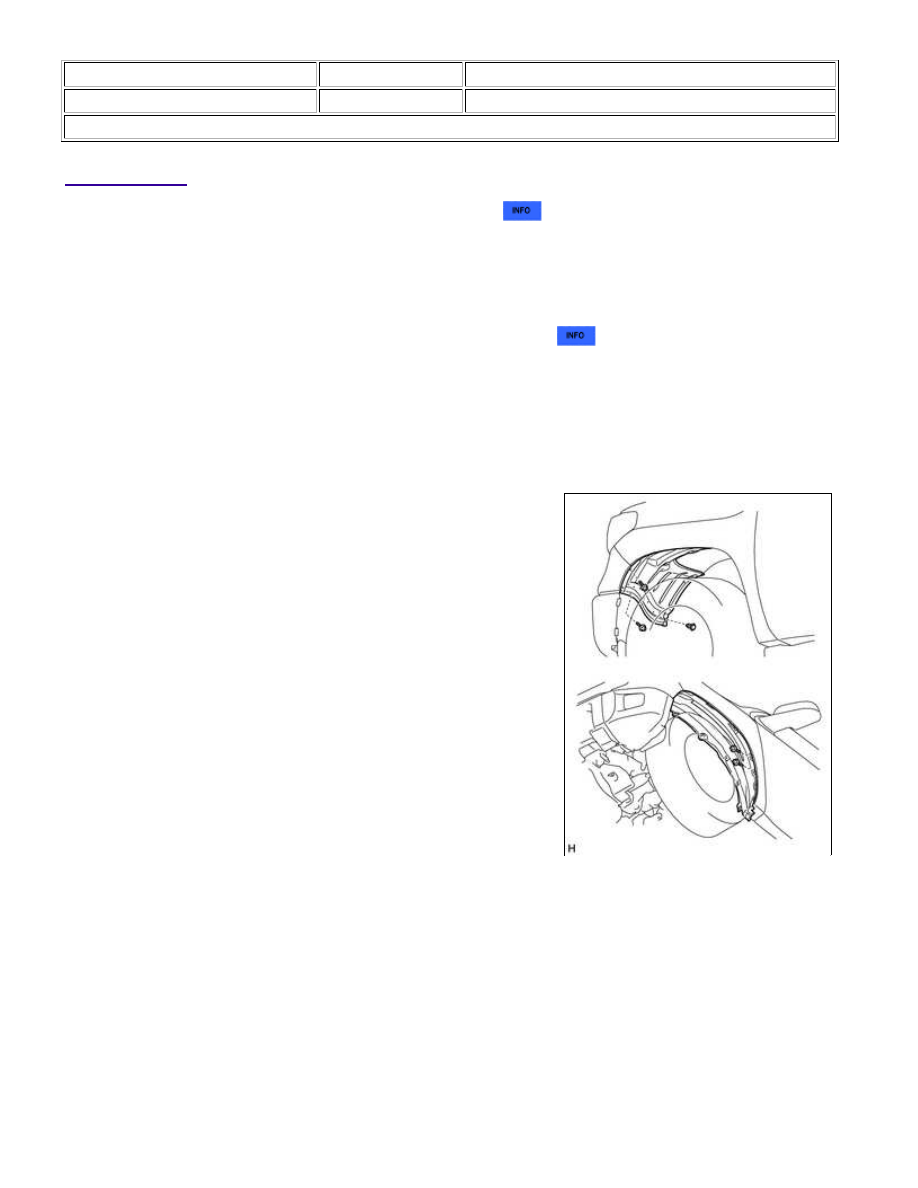

5. REMOVE FRONT FENDER LINER LH

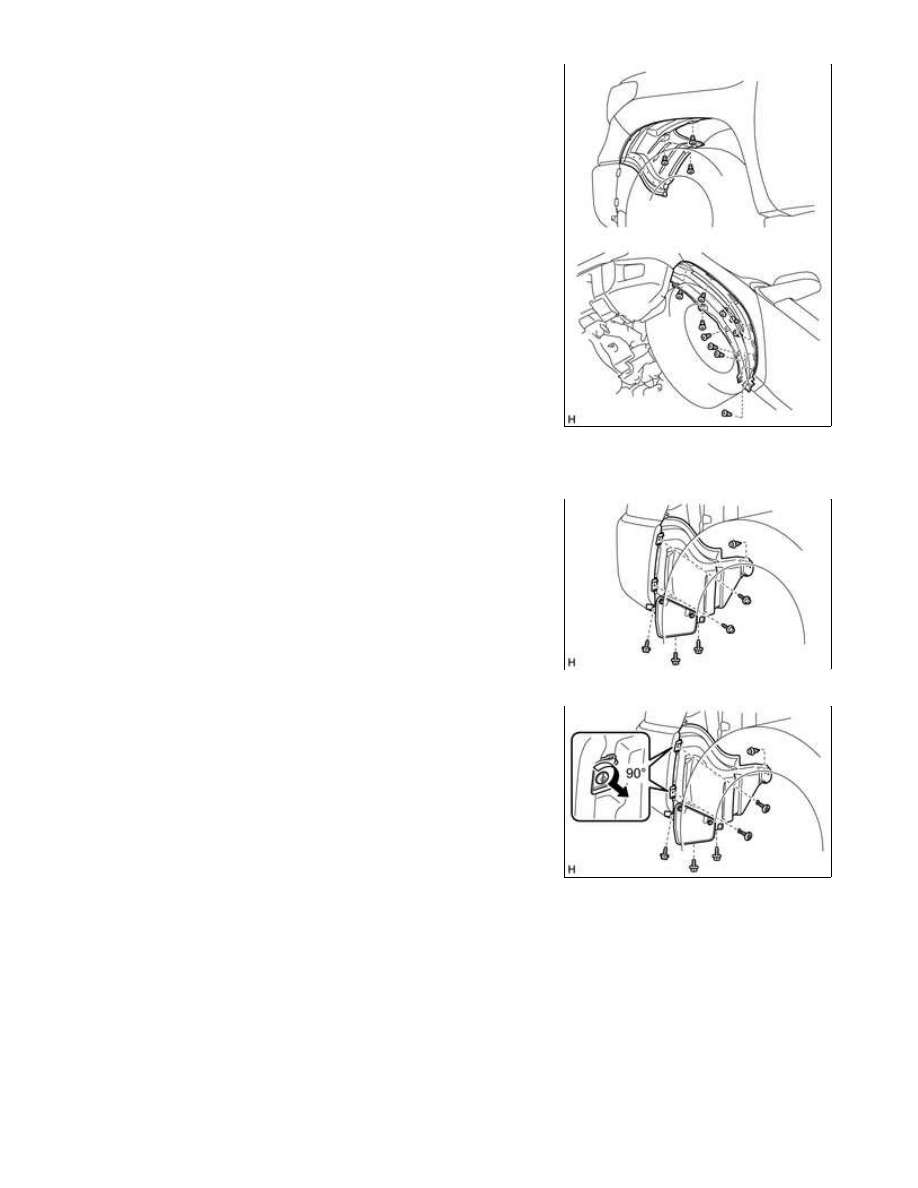

(a) Remove the 4 screws and clip.

EXTERIOR: FENDER LINER (for Front Side): REMOVAL; 2015 MY...

(b) Remove the 13 grommets and front fender liner LH.

6. REMOVE FRONT WHEEL OPENING EXTENSION PAD LH

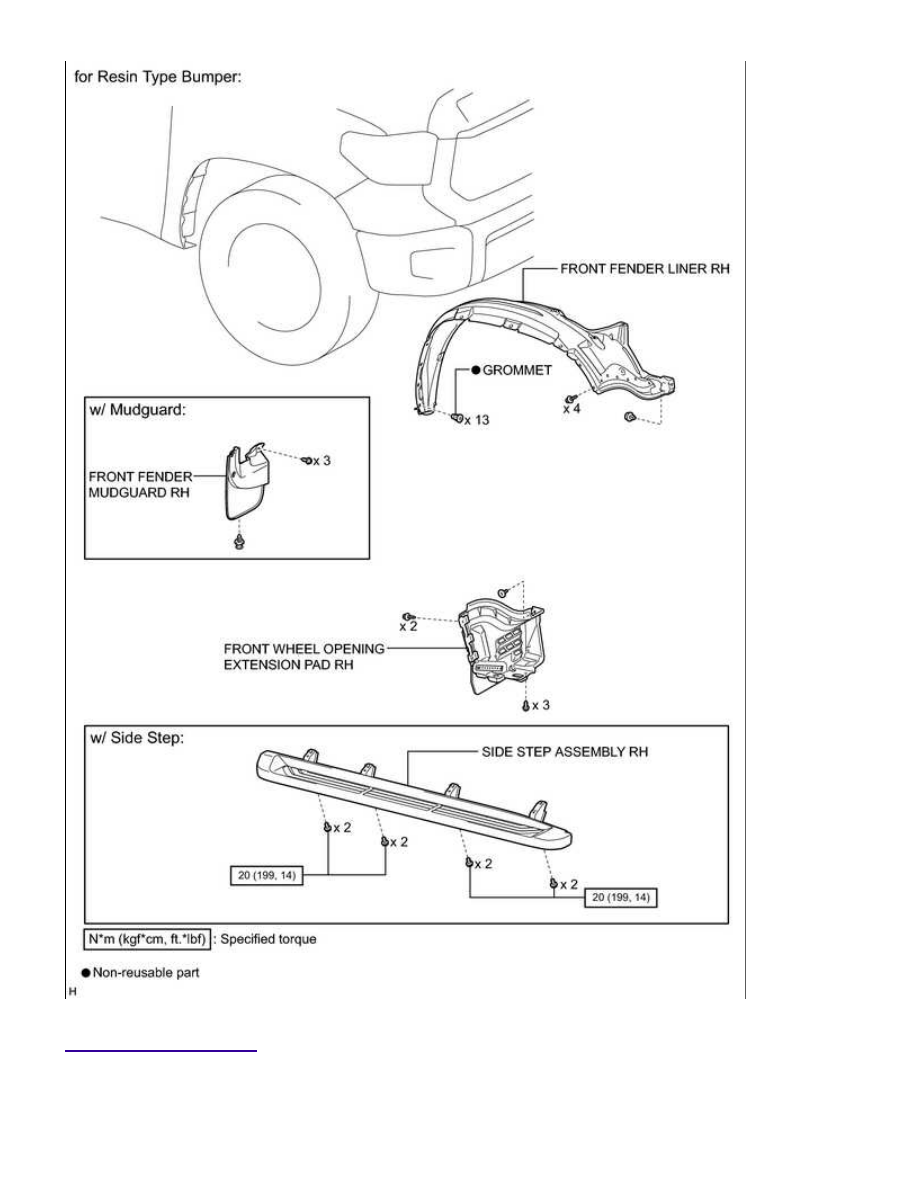

(a) for Resin Type Bumper:

(1) Remove the clip.

(2) Remove the 5 screws and front wheel opening extension pad

LH.

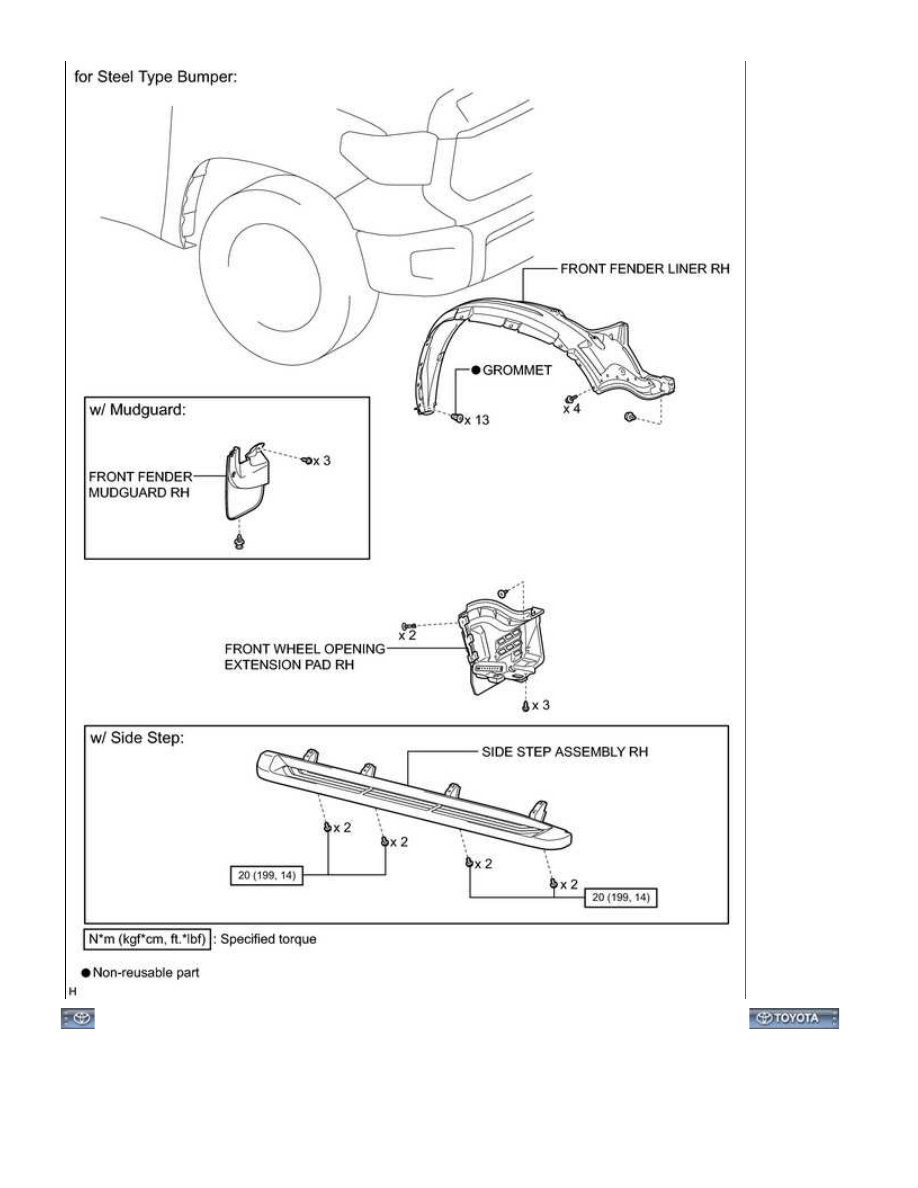

(b) for Steel Type Bumper:

(1) Using a screwdriver, remove the 2 pin hold clips.

(2) Remove the clip.

(3) Remove the 3 screws and front wheel opening extension pad

LH.

7. REMOVE FRONT FENDER LINER RH

EXTERIOR: FENDER LINER (for Front Side): REMOVAL; 2015 MY...
