Toyota Tundra (2015 year). Manual - part 2863

21. INSTALL FRONT NO. 1 DOOR TRIM BRACKET

(a) Install the bracket with the 2 screws.

22. INSTALL FRONT NO. 1 SPEAKER ASSEMBLY

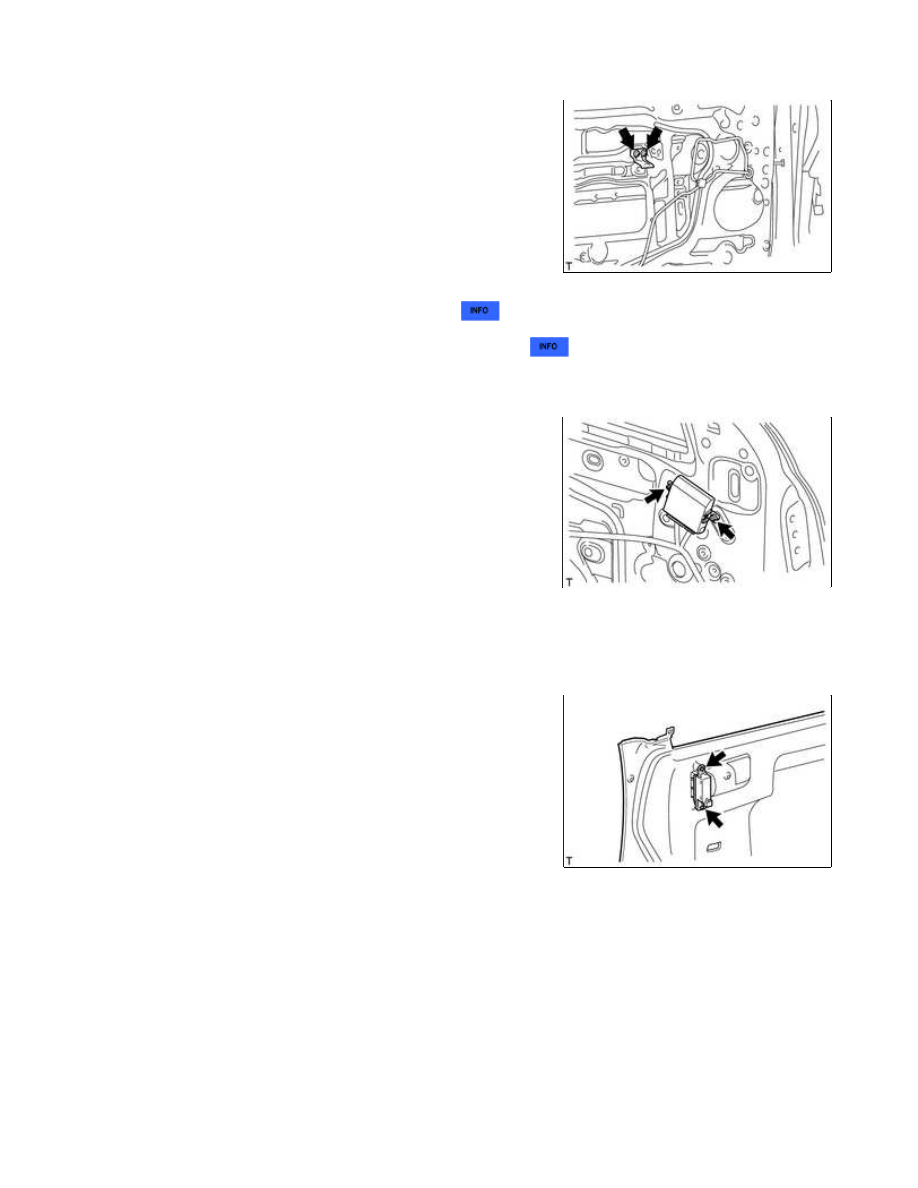

23. INSTALL OUTER REAR VIEW MIRROR ASSEMBLY LH

24. INSTALL OUTER MIRROR CONTROL ECU

(a) Install the ECU with the 2 screws.

(b) Connect the 2 ECU connectors.

25. INSTALL SEAT MEMORY SWITCH (w/ Seat Memory Switch)

(a) Install the seat memory with the 2 screws.

26. INSTALL FRONT INNER DOOR GLASS WEATHERSTRIP LH

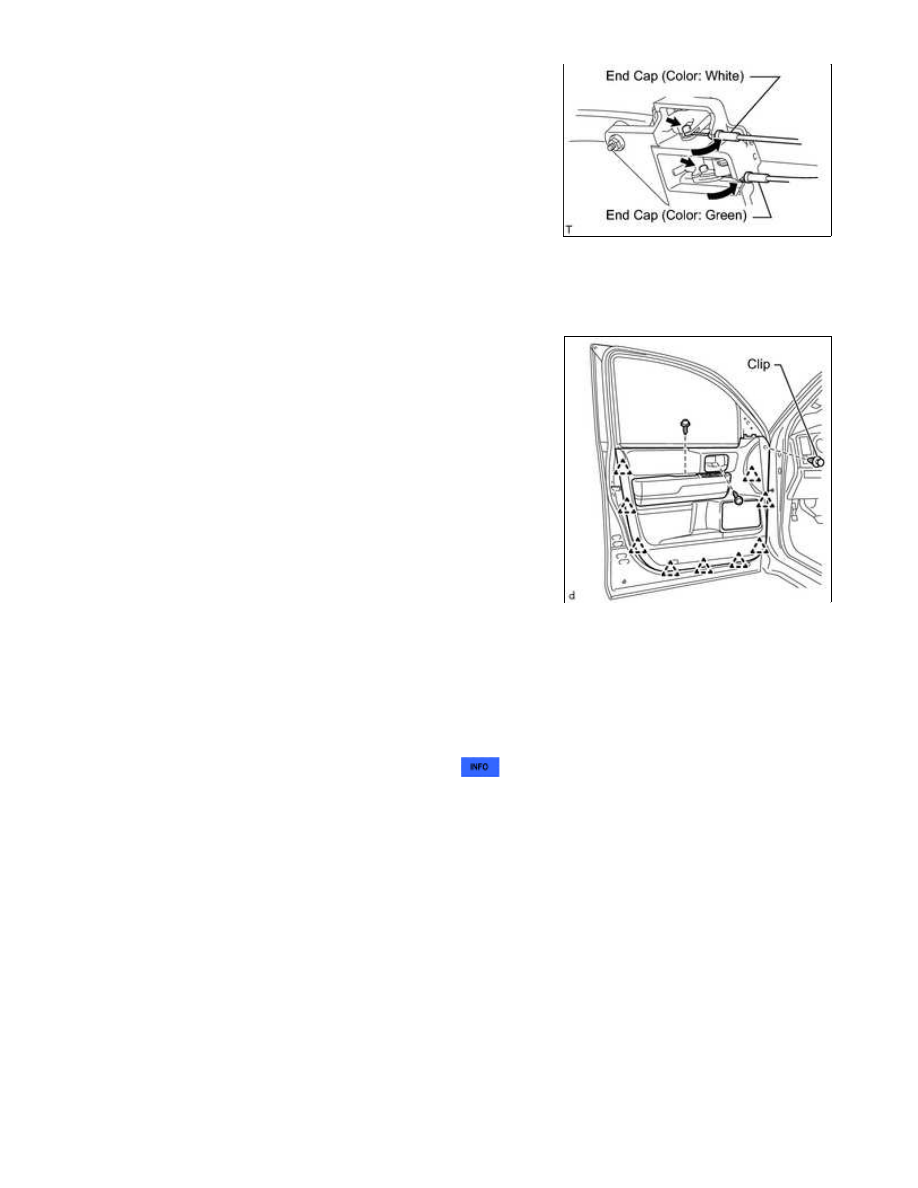

27. INSTALL FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH

ENGINE HOOD / DOOR: FRONT DOOR (for CrewMax): REASSE...

(a) Connect the 2 cables to the inside handle.

(b) Connect the connector.

(c) Attach the inside handle's knob to the door trim board.

(d) Attach the 9 clips to install the door trim board.

(e) Install the inside handle and door trim board to the door trim panel with the screw.

(f) Install the door trim board to the door panel with the screw.

(g) Install the clip.

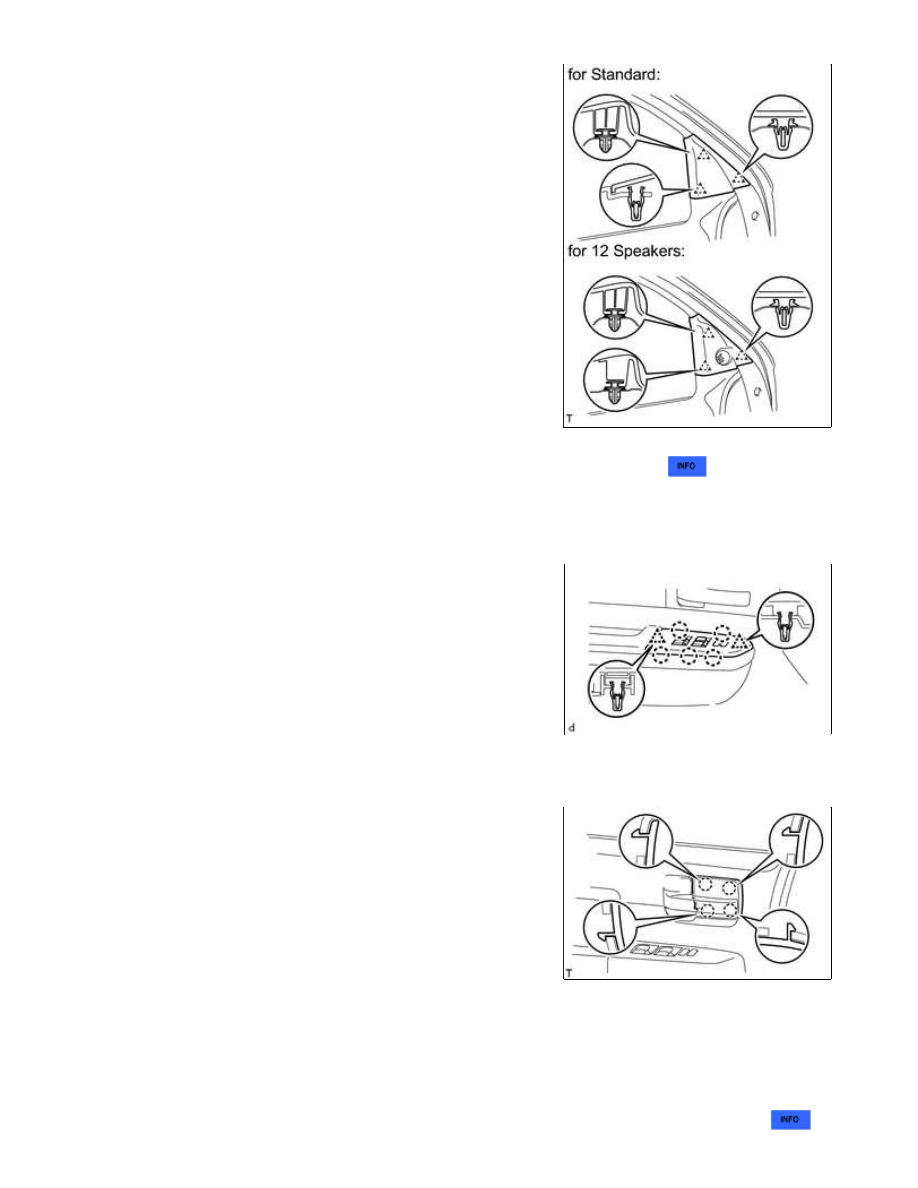

28. INSTALL FRONT DOOR ARMREST COVER LH

29. INSTALL FRONT NO. 3 SPEAKER ASSEMBLY

30. INSTALL FRONT LOWER DOOR FRAME BRACKET GARNISH LH

ENGINE HOOD / DOOR: FRONT DOOR (for CrewMax): REASSE...

(a) Attach the 3 clips to install the front lower door frame bracket

garnish.

31. INSTALL POWER WINDOW REGULATOR MASTER SWITCH ASSEMBLY

32. INSTALL FRONT UPPER ARMREST BASE PANEL LH

(a) Connect the master switch connector.

(b) Attach the 2 clips and 5 claws to install the front upper armrest

base panel LH.

33. INSTALL FRONT DOOR INSIDE HANDLE BEZEL PLUG LH

(a) Attach the 4 claws to install the bezel plug.

34. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

w/ Jam Protection Function:

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

ENGINE HOOD / DOOR: FRONT DOOR (for CrewMax): REASSE...

35. CHECK SRS WARNING LIGHT

(a) Check the SRS warning light



.

ENGINE HOOD / DOOR: FRONT DOOR (for CrewMax): REASSE...
