Toyota Tundra (2015 year). Manual - part 2810

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002GN3014X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

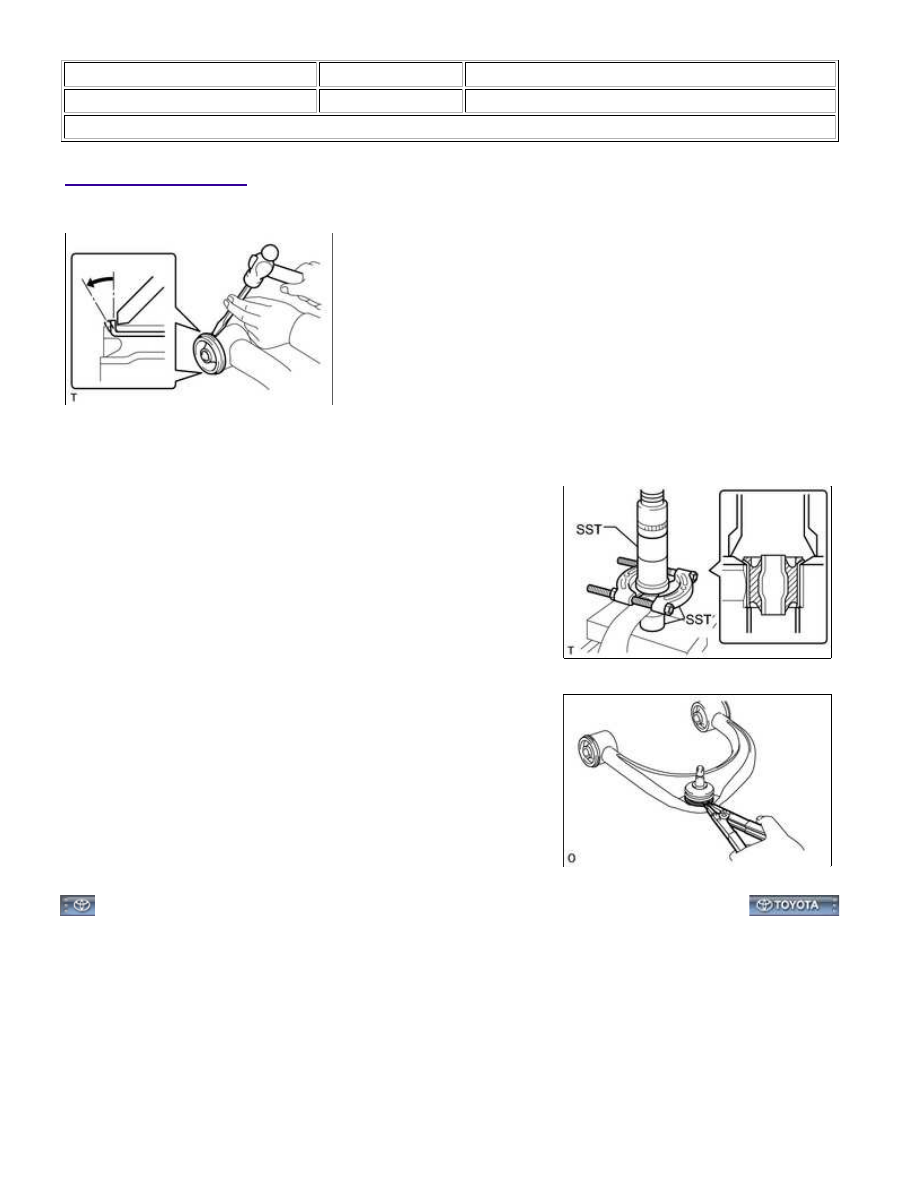

Title: SUSPENSION: FRONT UPPER SUSPENSION ARM: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

DISASSEMBLY

1. REMOVE FRONT SUSPENSION UPPER ARM BUSH

(b) Using SST and a press, press out the bush.

SST: 09613-26010

SST: 09710-22021

09710-01031

SST: 09950-00020

2. REMOVE FRONT UPPER BALL JOINT DUST COVER LH

(a) Using a snap ring expander, remove the dust cover set ring.

SUSPENSION: FRONT UPPER SUSPENSION ARM: DISASSEMBLY...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002ZPN013X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

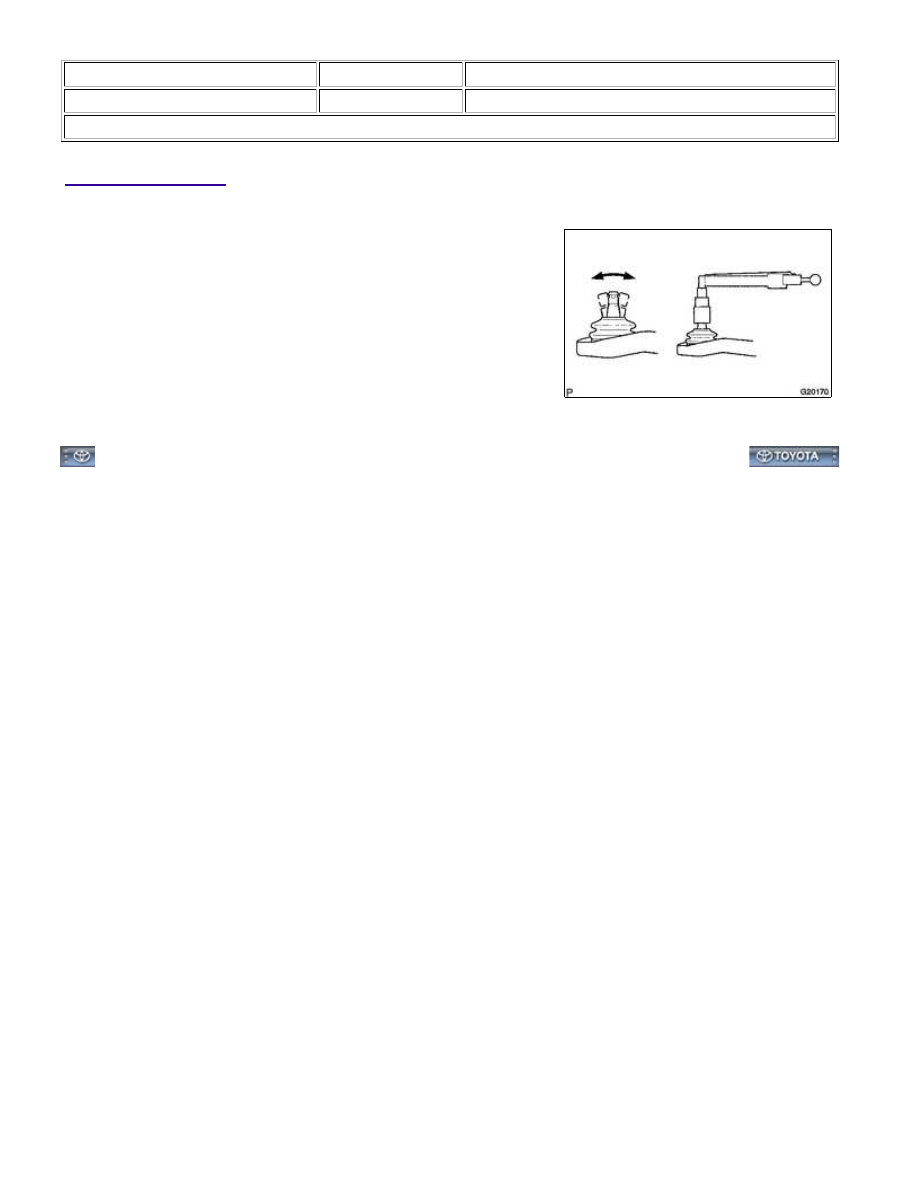

Title: SUSPENSION: FRONT UPPER SUSPENSION ARM: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

1. INSPECT FRONT SUSPENSION UPPER ARM ASSEMBLY

LH

(a) As shown in the illustration, flip the ball joint stud back and forth

5 times, before installing the nut.

turn.

Standard turning torque:

0.98 to 4.41 N*m (1.0 to 45 kgf*cm, 9 to 39 in.*lbf)

SUSPENSION: FRONT UPPER SUSPENSION ARM: INSPECTION; ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002GN4014X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

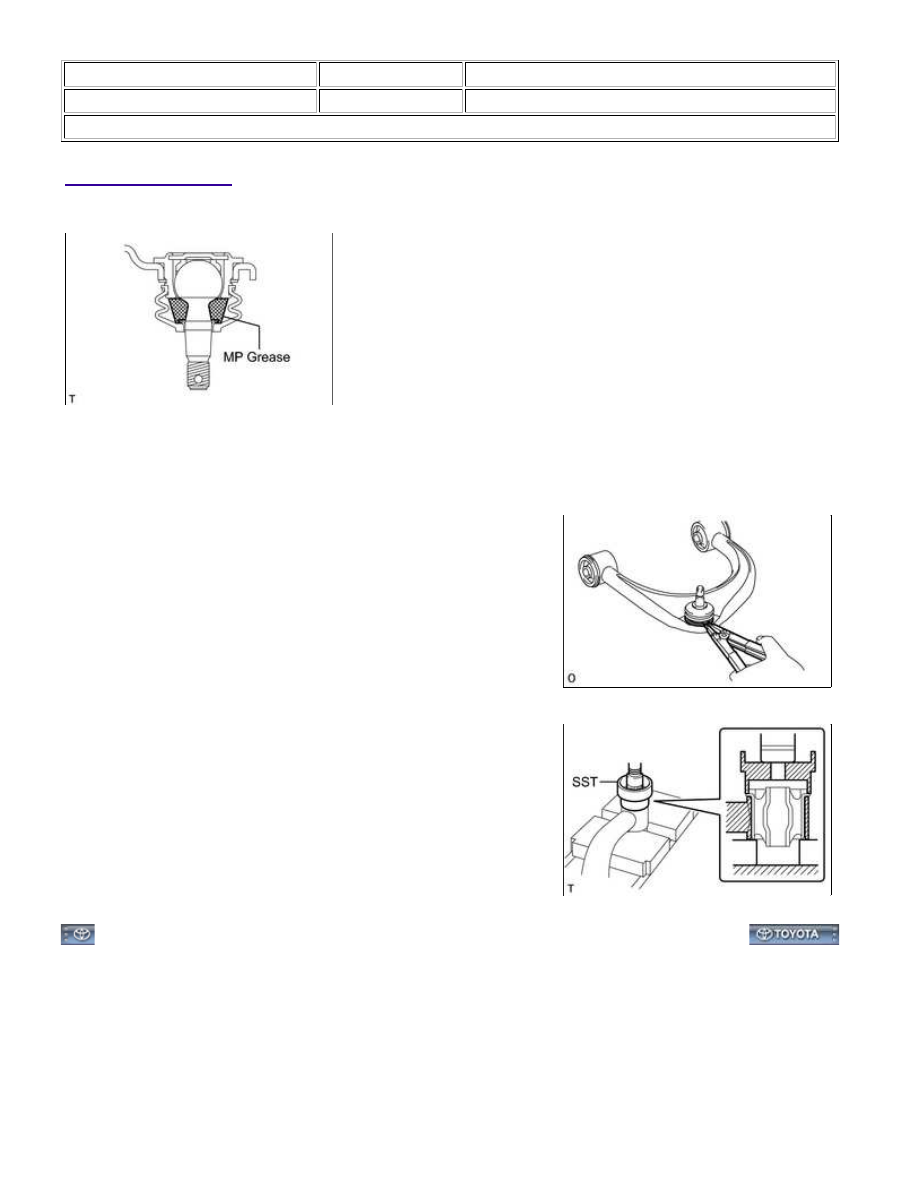

Title: SUSPENSION: FRONT UPPER SUSPENSION ARM: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

1. INSTALL FRONT UPPER BALL JOINT DUST COVER LH

(a) Pack the upper arm ball joint with MP grease.

Grease capacity:

5.0 to 7.0 g (0.176 to 0.247 oz.)

(b) Using a snap ring expander, install the dust cover set ring.

2. INSTALL FRONT SUSPENSION UPPER ARM BUSH

(a) Using SST and a press, press in a new bush.

SST: 09710-26011

09710-05061

SUSPENSION: FRONT UPPER SUSPENSION ARM: REASSEMBLY;...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002C8I025X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

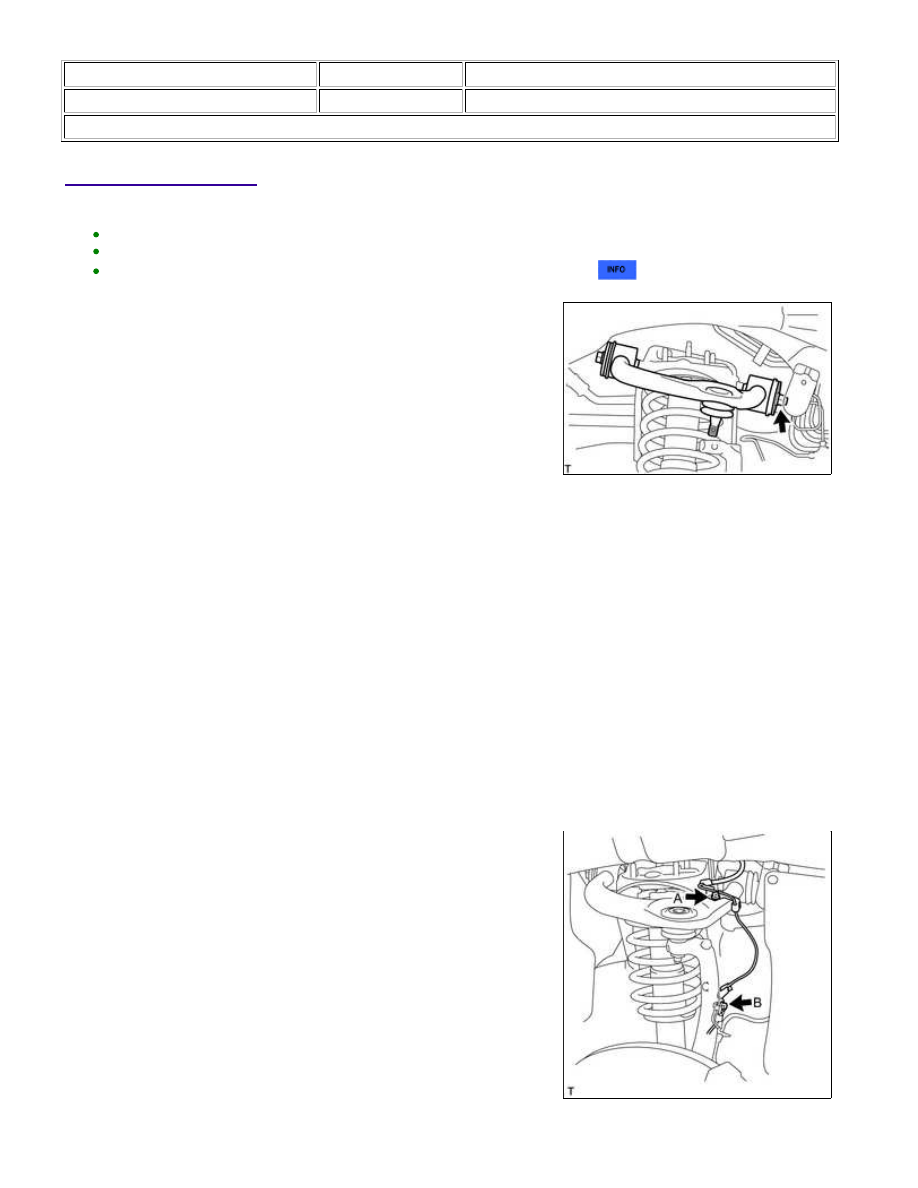

Title: SUSPENSION: FRONT UPPER SUSPENSION ARM: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

HINT:

Use the same procedures for the RH side and LH side.
The procedures listed below are for the LH side.
A bolt without a torque specification is shown in the standard bolt chart



.

1. TEMPORARILY INSTALL FRONT SUSPENSION UPPER

ARM ASSEMBLY LH

(a) Temporarily install the suspension upper arm with the 2

washers, bolt and nut.

HINT:

After stabilizing the suspension, tighten the nut.

2. INSTALL FRONT FENDER APRON SEAL REAR LH

(a) Install the apron seal with the 5 clips.

3. INSTALL FRONT FENDER APRON SEAL LH

(a) Install the apron seal with the 6 clips.

4. CONNECT STEERING KNUCKLE LH

(a) Connect the steering knuckle to the suspension upper arm.

(b) Install the nut and a new cotter pin.

Torque:

110 N·m {1122 kgf·cm, 81ft·lbf}

NOTICE:

If the holes for the cotter pin are not aligned, tighten the nut further up to 60°.

5. CONNECT SKID CONTROL SENSOR WIRE

(a) Connect the sensor wire to the steering knuckle and upper arm

with the 2 bolts.

Torque:

for Bolt A -

13 N·m {133 kgf·cm, 10ft·lbf}

for Bolt B -

29 N·m {296 kgf·cm, 21ft·lbf}
