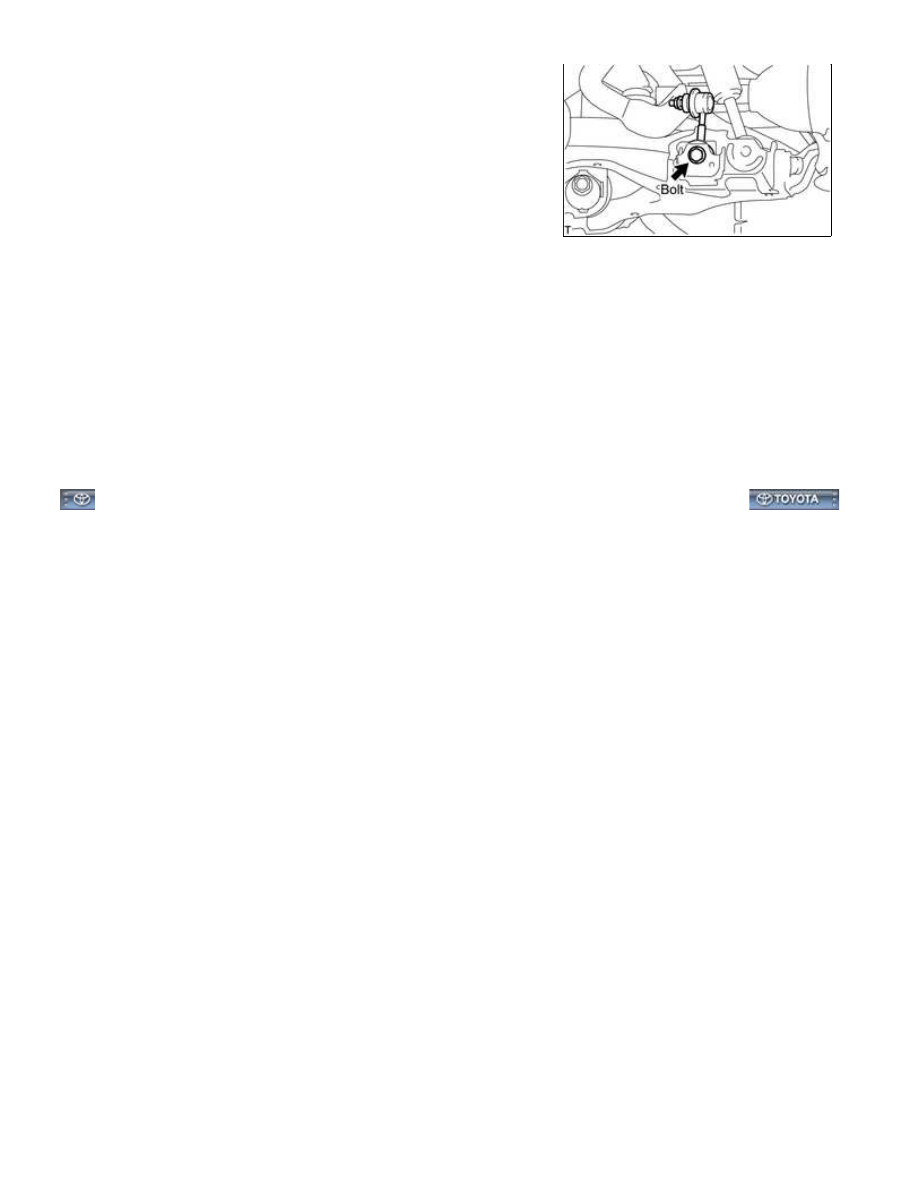

7. TIGHTEN FRONT STABILIZER LINK ASSEMBLY LH

(a) Tighten the bolt.

Torque:

120 N·m {1224 kgf·cm, 89ft·lbf}

8. TIGHTEN FRONT STABILIZER LINK ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

9. INSTALL FRONT WHEEL

Torque:

for Aluminum Wheel -

131 N·m {1336 kgf·cm, 97ft·lbf}

for Steel Wheel -

209 N·m {2131 kgf·cm, 154ft·lbf}

SUSPENSION: FRONT STABILIZER BAR: INSTALLATION; 2015 ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002C8J01VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUSPENSION: FRONT UPPER SUSPENSION ARM: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

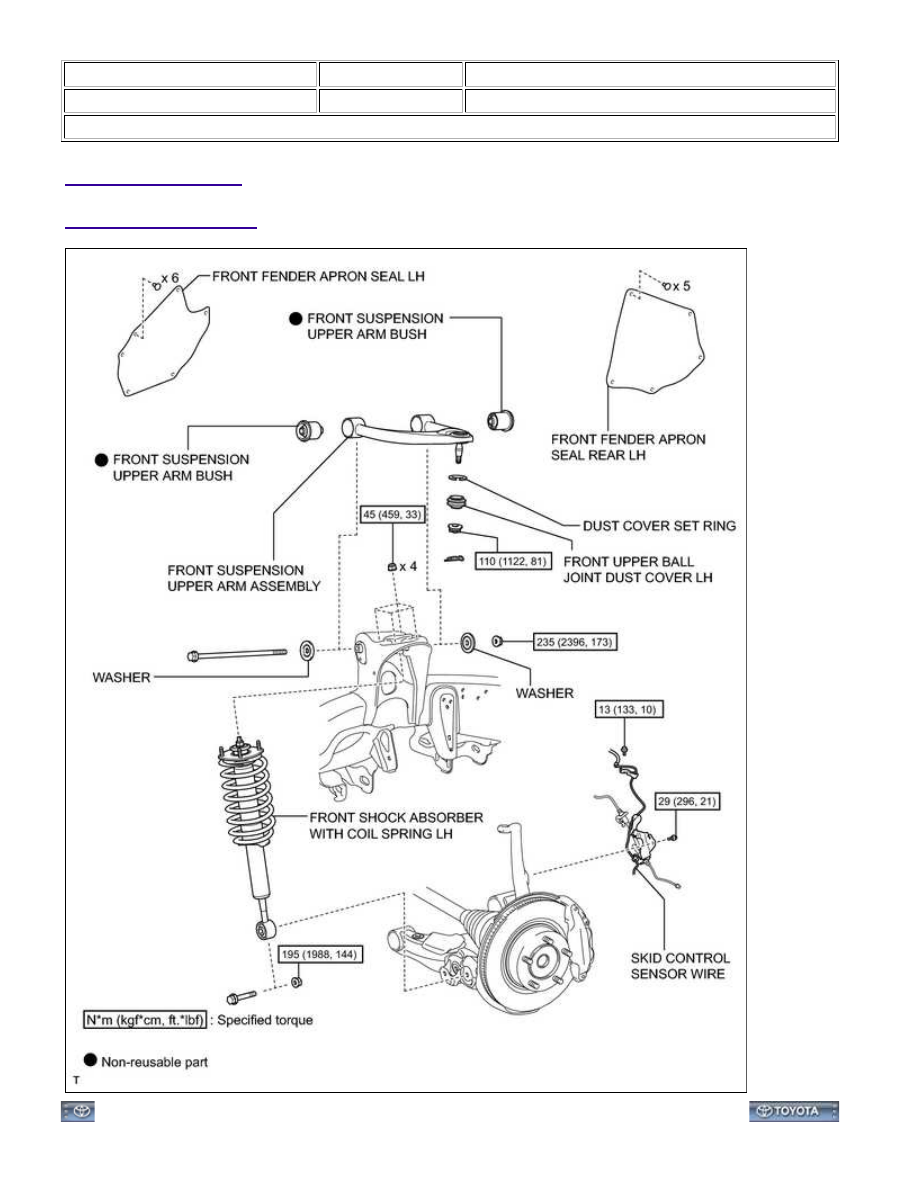

COMPONENTS

ILLUSTRATION

SUSPENSION: FRONT UPPER SUSPENSION ARM: COMPONENTS...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002C8K01ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUSPENSION: FRONT UPPER SUSPENSION ARM: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

HINT:

Use the same procedures for the RH side and LH side.
The procedures listed below are for the LH side.

1. REMOVE FRONT WHEEL

2. REMOVE FRONT SHOCK ABSORBER WITH COIL SPRING LH

(a) Remove the front shock absorber with coil spring



.

3. DISCONNECT SKID CONTROL SENSOR WIRE

(a) Remove the 2 bolts and disconnect the sensor wire from the

steering knuckle and suspension upper arm.

4. DISCONNECT STEERING KNUCKLE LH

(a) Support the front suspension lower arm LH with a jack.

(b) Remove the clip and the nut.

(c) Using SST, disconnect the upper ball joint from the steering

knuckle.

SST: 09628-62011

SUSPENSION: FRONT UPPER SUSPENSION ARM: REMOVAL; 20...

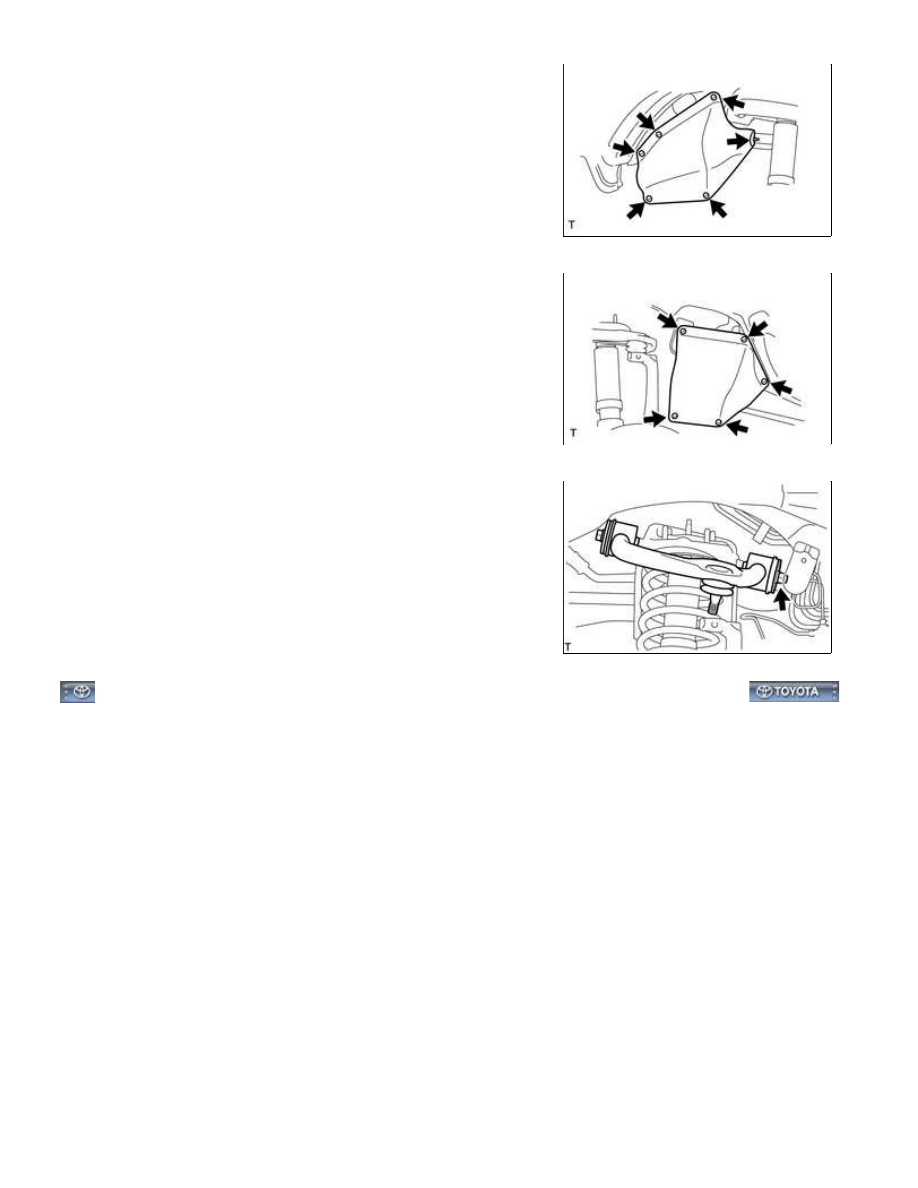

5. REMOVE FRONT FENDER APRON SEAL LH

(a) Using a clip remover, remove the 6 clips and apron seal.

6. REMOVE FRONT FENDER APRON SEAL REAR LH

(a) Using a clip remover, remove the 5 clips and apron seal.

7. REMOVE FRONT SUSPENSION UPPER ARM ASSEMBLY

(a) Remove the nut, bolt, 2 washers and suspension upper arm.

SUSPENSION: FRONT UPPER SUSPENSION ARM: REMOVAL; 20...
