Toyota Tundra (2015 year). Manual - part 2799

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZQP01CX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Power Tilt and Power Telescopic Steering

Column): REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

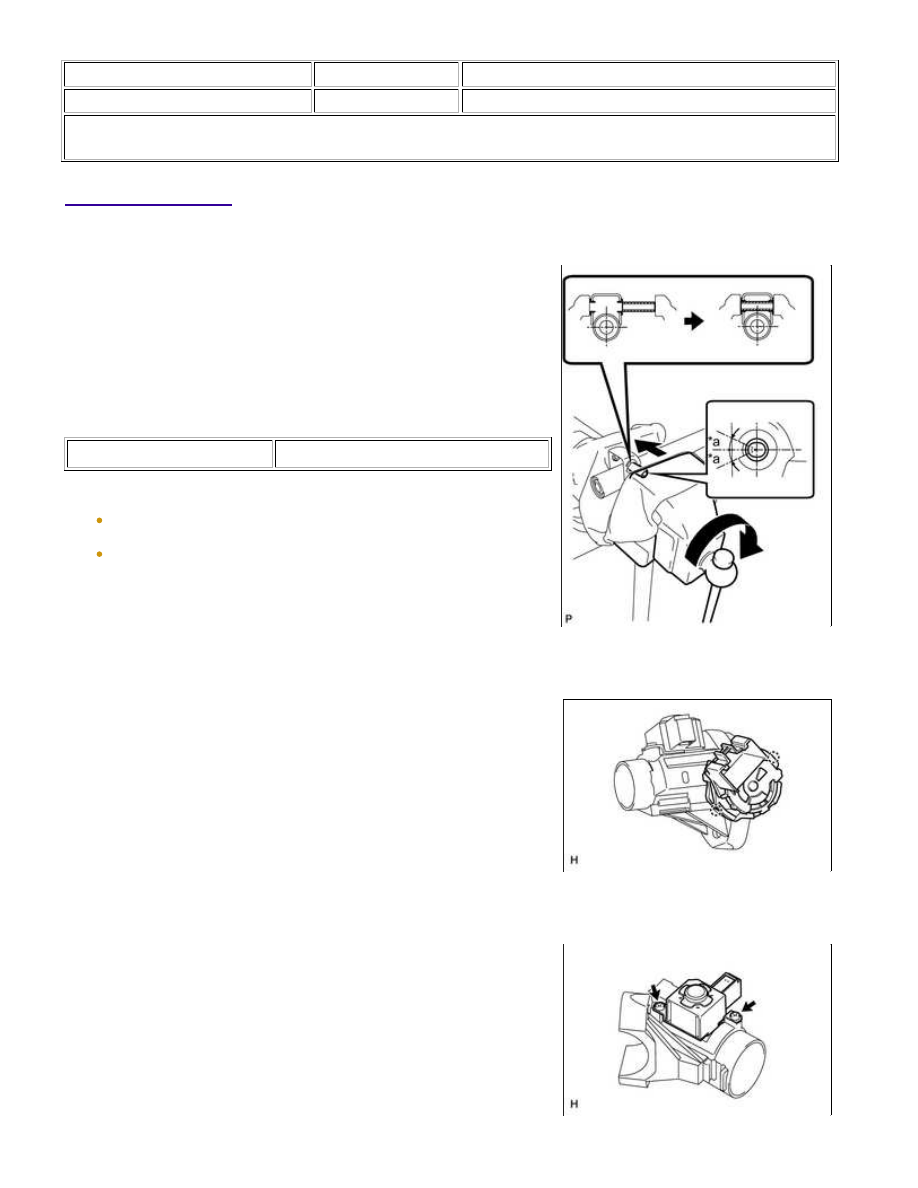

REASSEMBLY

1. INSTALL STEERING COLUMN BRACKET SPACER

(a) Fix the steering column in a vise between aluminum plates or a

cloth. Then install the steering column bracket spacer to the

steering column.

Text in Illustration

*a

15°

NOTICE:

Install the steering column bracket spacer so that it is facing in
the direction shown in the illustration.
When using a vise, do not overtighten it.

2. INSTALL IGNITION SWITCH ASSEMBLY

(a) Attach the 2 claws to install the ignition switch to the bracket

switch.

3. INSTALL KEY INTERLOCK SOLENOID

(a) Install the key interlock solenoid to the bracket switch with the 2

screws.

STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Power...

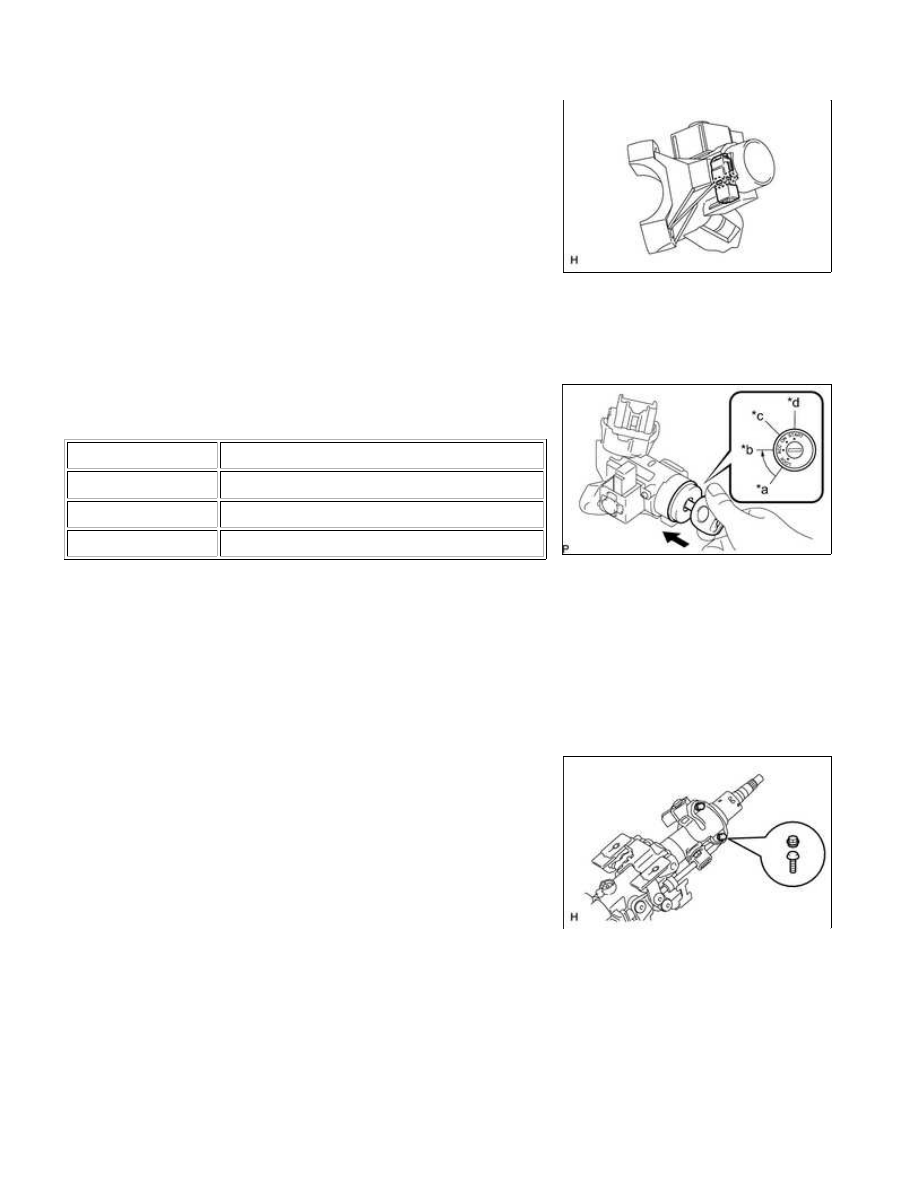

4. INSTALL UNLOCK WARNING SWITCH ASSEMBLY

(a) Attach the 2 claws to install the unlock warning switch to the

switch bracket.

5. INSTALL IGNITION SWITCH LOCK CYLINDER

(a) Check that the ignition switch lock cylinder is in the ACC position.

(b) Install the ignition switch lock assembly to the switch bracket.

Text in Illustration

*a

LOCK

*b

ACC

*c

ON

*d

START

(c) Check that the ignition switch lock cylinder is securely installed.

6. INSPECT STEERING LOCK OPERATION

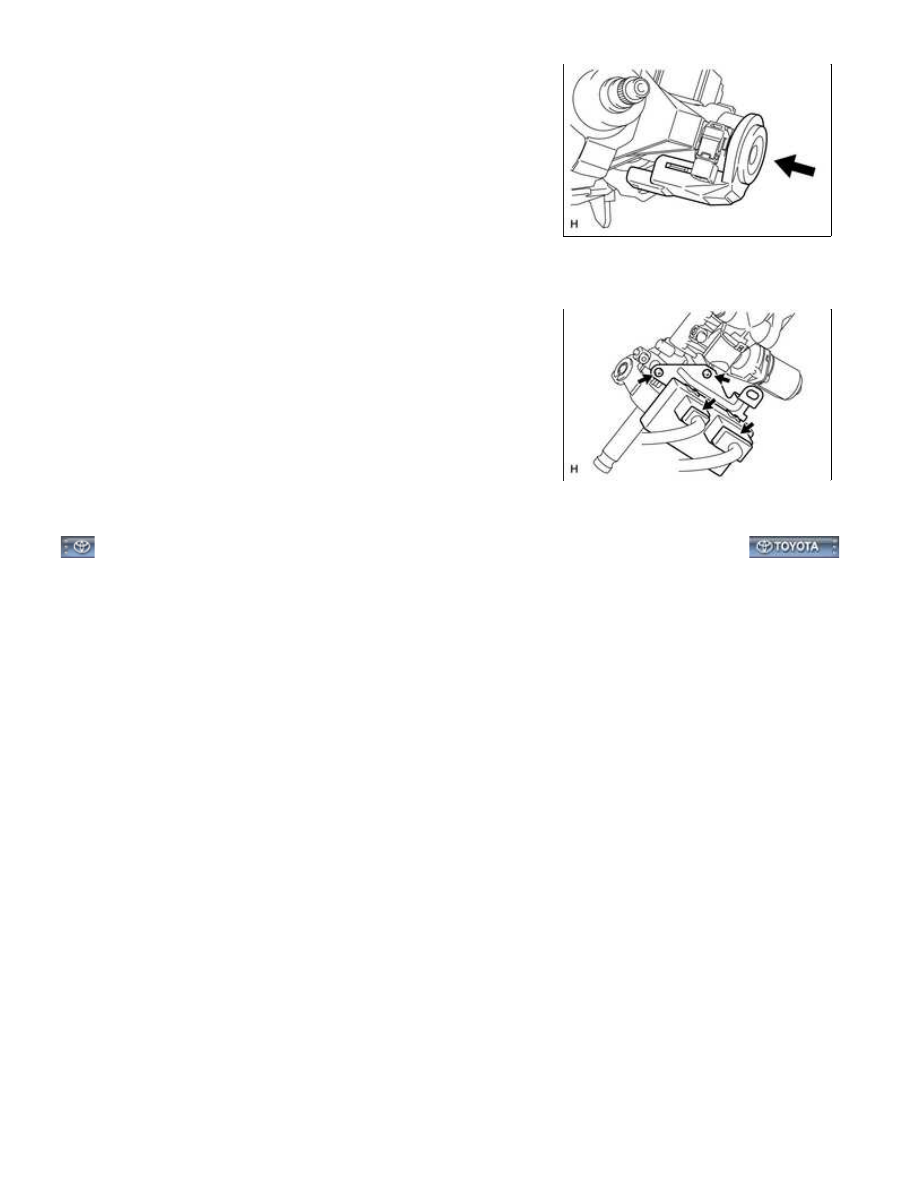

7. INSTALL UPPER STEERING COLUMN CLAMP WITH SWITCH BRACKET ASSEMBLY

(a) Temporarily install the steering column upper with switch bracket and the steering lock bracket with 2 new

tapered-head bolts.

(b) Tighten the 2 tapered-head bolts until the bolt heads break off.

8. INSTALL TRANSPONDER KEY AMPLIFIER

STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Power...

(b) Push the transponder key amplifier upward and install it to the

switch bracket.

NOTICE:

Do not push the amplifier up with excessive force.

9. INSTALL MULTIPLEX TILT AND TELESCOPIC ECU

(a) Install the ECU with the 2 screws.

Torque:

1.5 N·m {15 kgf·cm, 13in·lbf}

(b) Connect the 2 ECU connectors.

STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Power...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZQL01JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Power Tilt and Power Telescopic Steering

Column): INSTALLATION; 2015 MY Tundra [08/2014 -        ]

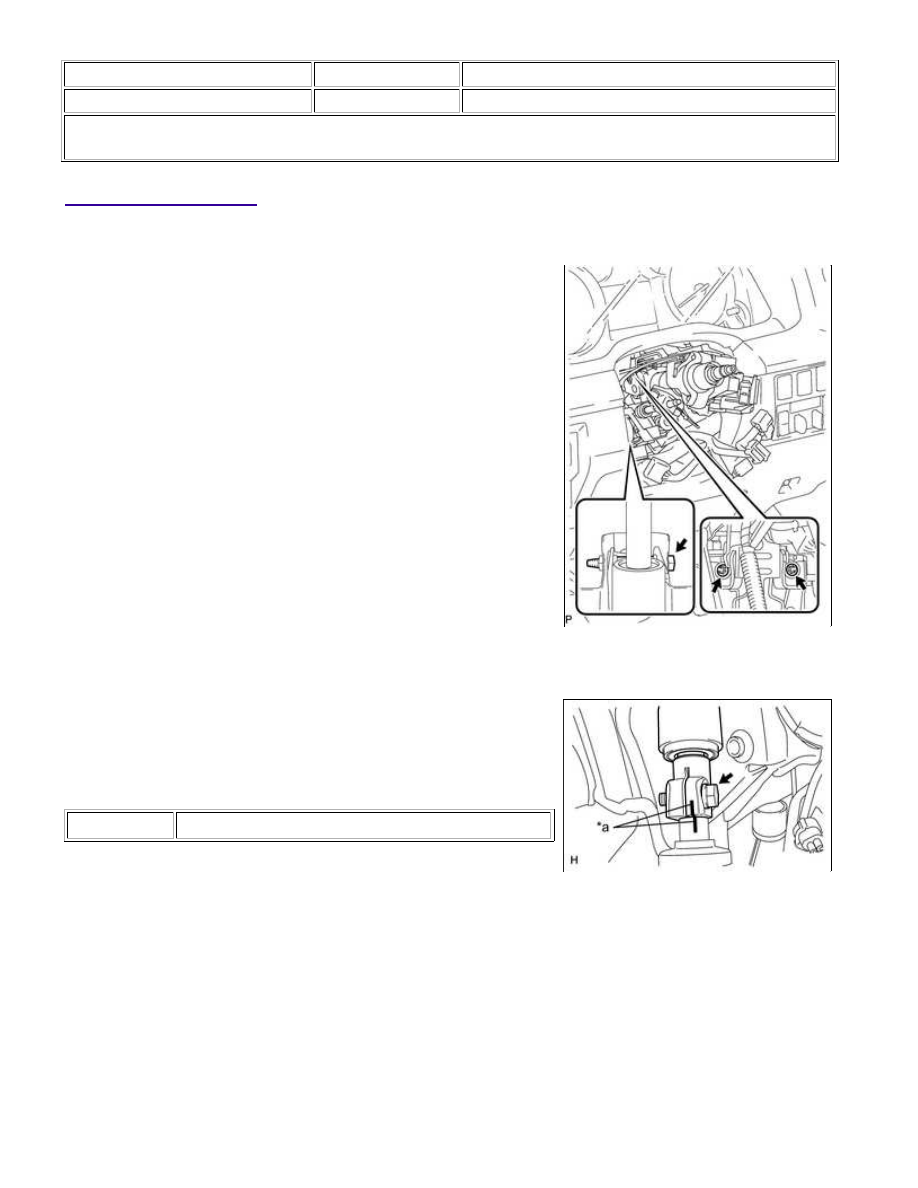

INSTALLATION

1. INSTALL STEERING COLUMN ASSEMBLY

(a) Install the steering column with the bolt and 2 nuts.

Torque:

21 N·m {214 kgf·cm, 15ft·lbf}

2. INSTALL NO. 2 STEERING INTERMEDIATE SHAFT SUB-ASSEMBLY

(a) Align the matchmarks on the No. 2 steering intermediate shaft

and power steering gear.

Text in Illustration

*a

Matchmark

(b) Install the bolt.

Torque:

35 N·m {357 kgf·cm, 26ft·lbf}

3. INSTALL STEERING INTERMEDIATE SHAFT ASSEMBLY

STEERING COLUMN: STEERING COLUMN ASSEMBLY (for Power...
