INSPECTION PROCEDURE

PROCEDURE

1.

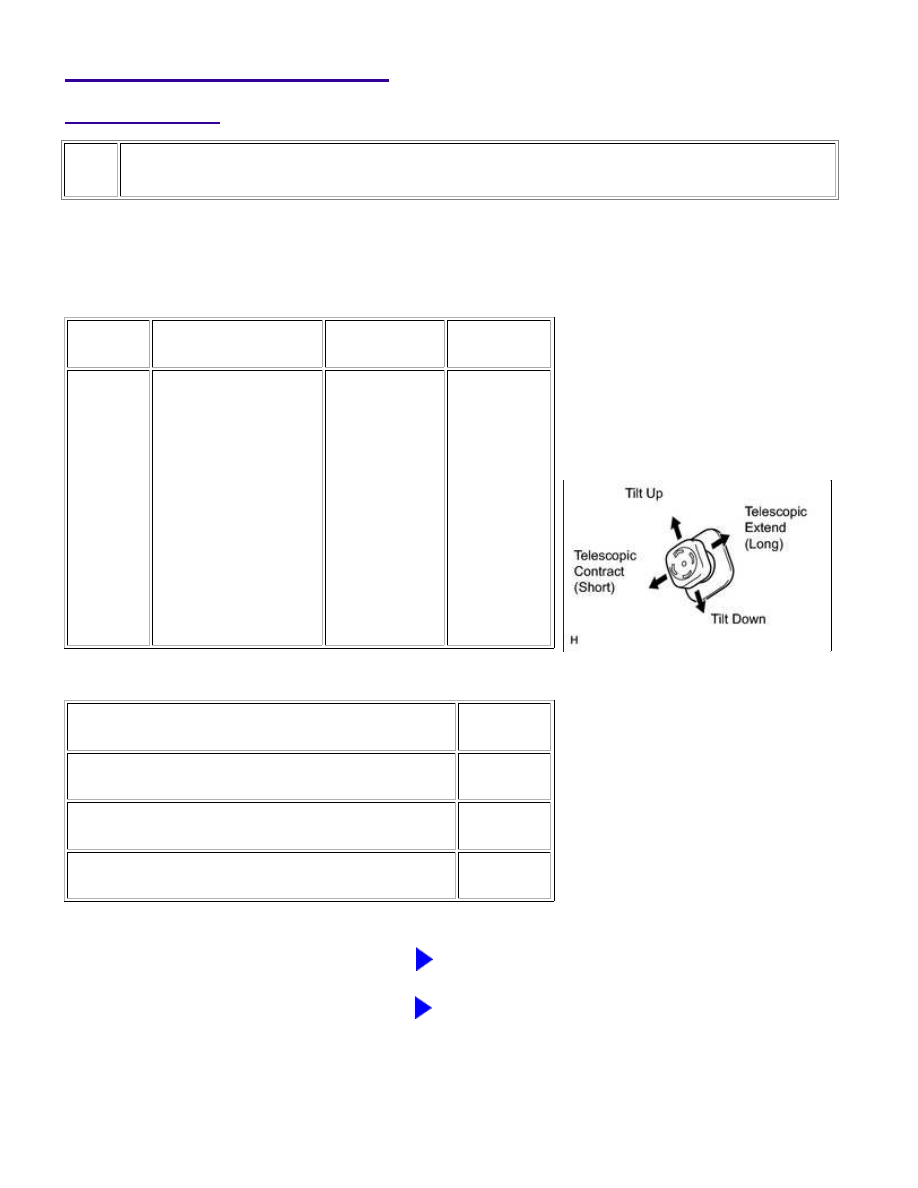

READ VALUE USING TECHSTREAM (TILT AND TELESCOPIC MANUAL SWITCH)

(a) Use the Data List to check if the tilt and telescopic manual

switch is functioning properly.

Tilt & Telescopic

TESTER

DISPLAY

MEASUREMENT

ITEM/RANGE

NORMAL

CONDITION

DIAGNOSTIC

NOTE

T&T

Manual SW

Data

max.: 4.99 V

Neutral

position: Below

0.2 V

Tilt up: 1.67 to

2.13 V

Tilt down: 0.54

to 0.74 V

Telescopic

contract: 1.08

to 1.40 V

Telescopic

extend: 2.22 to

2.77 V

-

Result

RESULT

PROCEED

TO

Switch voltages in all directions are outside the

standard.

A

Switch voltages in certain directions are outside the

standard.

B

Switch voltages in all directions are within the

standard.

C

B

REPLACE HEADLIGHT DIMMER SWITCH

C

REPLACE MULTIPLEX TILT AND TELESCOPIC ECU

STEERING COLUMN: POWER TILT AND POWER TELESCOPIC ...

A

OK

2.

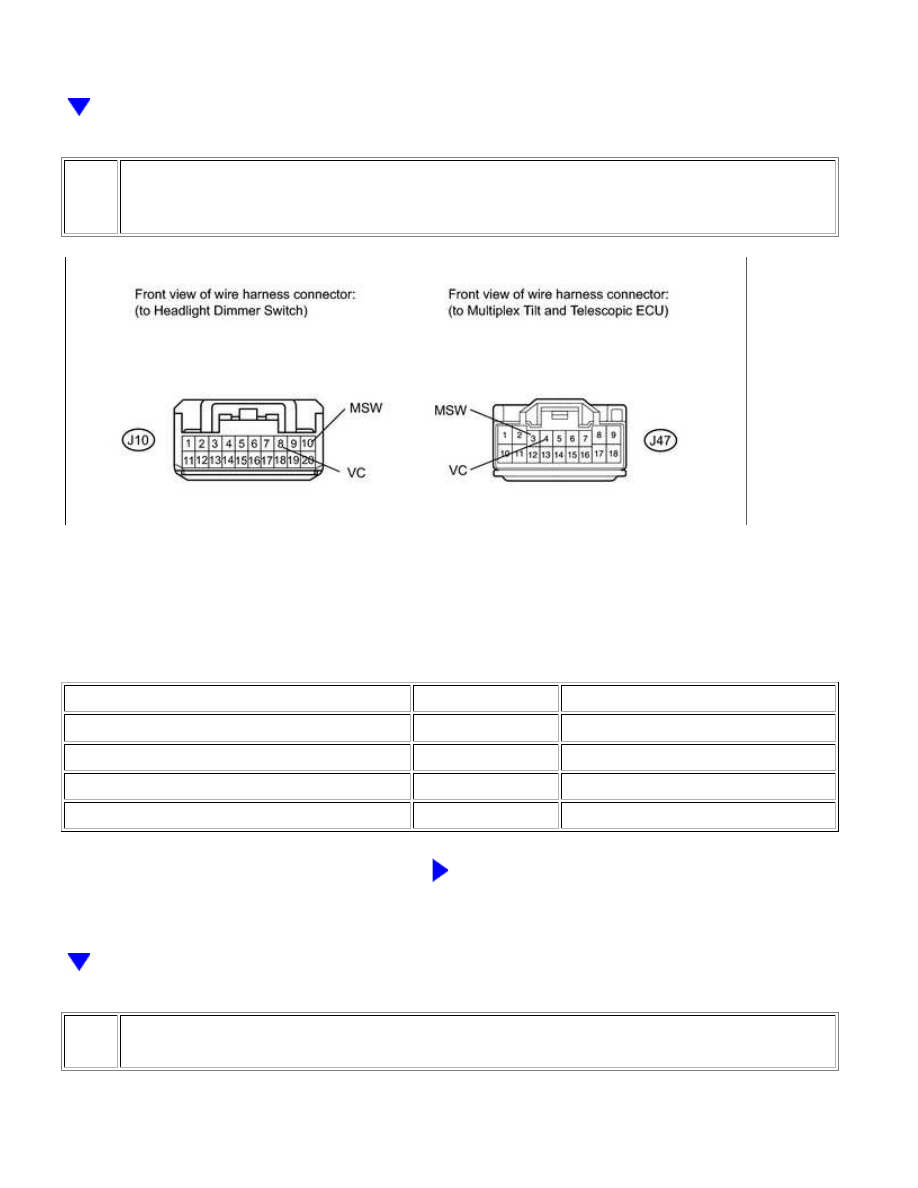

CHECK HARNESS AND CONNECTOR (MULTIPLEX TILT AND TELESCOPIC ECU -
HEADLIGHT DIMMER SWITCH)

(a) Disconnect the J47 multiplex tilt and telescopic ECU connector.

(b) Disconnect the J10 headlight dimmer switch connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J47-4 (VC) - J10-8 (VC)

Always

Below 1 Ω

J47-3 (MSW) - J10-10 (MSW)

Always

Below 1 Ω

J10-8 (VC) - Body ground

Always

10 kΩ or higher

J10-10 (MSW) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

3.

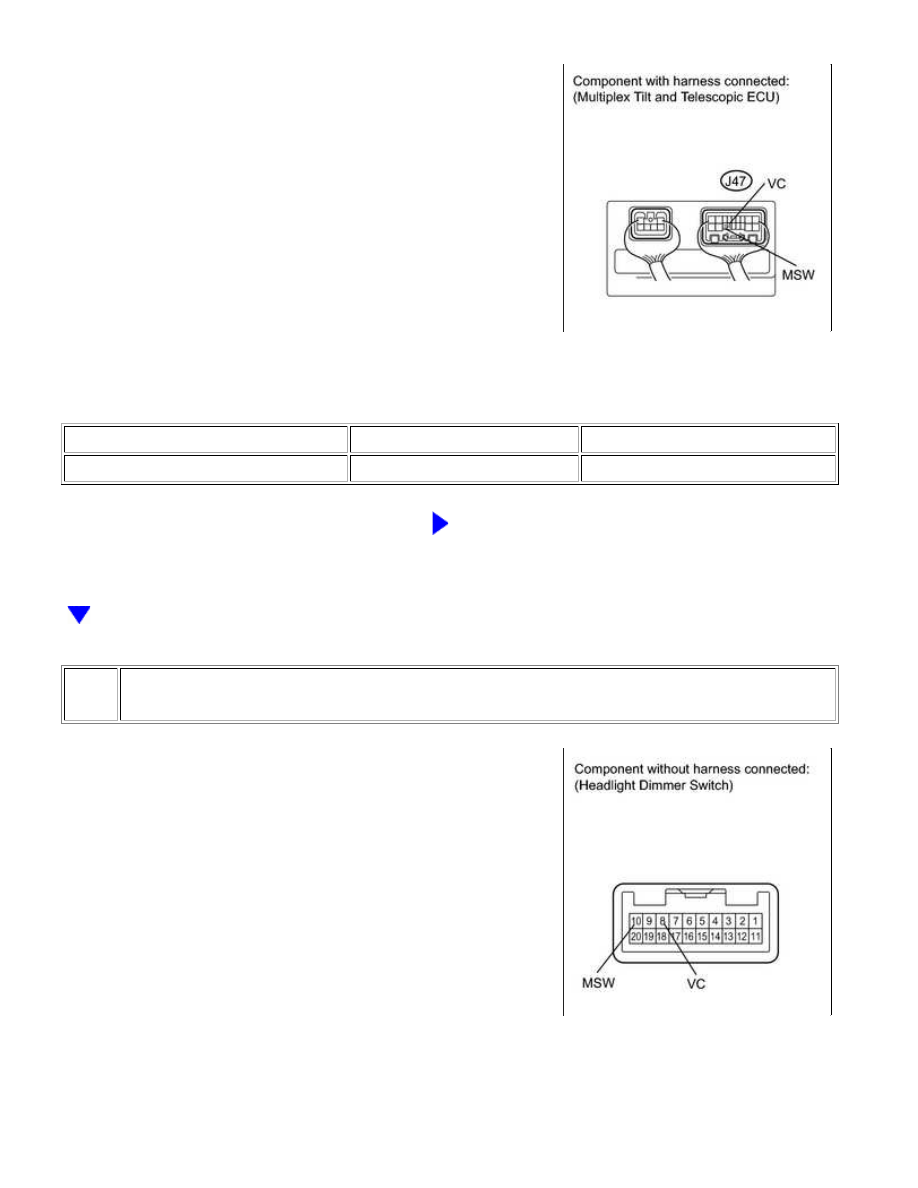

CHECK MULTIPLEX TILT AND TELESCOPIC ECU (VC TERMINAL VOLTAGE)

STEERING COLUMN: POWER TILT AND POWER TELESCOPIC ...

OK

(a) Reconnect the J47 multiplex tilt and telescopic ECU connector.

(b) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J47-4 (VC) - J47-3 (MSW)

Ignition switch ON

4.9 to 5.1 V

NG

REPLACE MULTIPLEX TILT AND TELESCOPIC ECU

4.

INSPECT HEADLIGHT DIMMER SWITCH (TILT AND TELESCOPIC MANUAL SWITCH)

(a) Disconnect the J10 headlight dimmer switch connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

STEERING COLUMN: POWER TILT AND POWER TELESCOPIC ...

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

8 (VC) - 10 (MSW)

Tilt up

342 to 378 Ω

Tilt down

1890.5 to 2089.5 Ω

Telescopic contract

750.5 to 829.5 Ω

Telescopic extend

152 to 168 Ω

NG

REPLACE HEADLIGHT DIMMER SWITCH

OK

REPLACE MULTIPLEX TILT AND TELESCOPIC ECU

STEERING COLUMN: POWER TILT AND POWER TELESCOPIC ...
