1.

CHECK OTHER DTC OUTPUT

HINT:

The power tilt and power telescopic steering column system uses the CAN communication system, so check

its diagnostic system before proceeding to troubleshooting.

(a) Check if the power tilt and telescopic steering column system DTC B2621 is output.

Result

DTC CONDITION

PROCEED TO

B2621 is not output

A

B2621 is output

B

HINT:

If DTC B2621 is output, perform troubleshooting for B2621 first.
DTC B2621 indicates a communication interruption for the power tilt and power telescopic steering column
system.

B

REPAIR CIRCUIT INDICATED BY OUTPUT DTC

2.

READ VALUE USING TECHSTREAM (KEY SWITCH COMMUNICATION SIGNAL)

(a) Use the Data List to check if the key communication signal is functioning properly.

Tilt & Telescopic

TESTER

DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

Key

Switch(CAN)

ON: Communication is

normal

OFF: Communication is

interrupted

-

Result

RESULT

PROCEED TO

"OFF" is displayed.

A

"ON" is displayed.

B

B

REPLACE MULTIPLEX TILT AND TELESCOPIC ECU

STEERING COLUMN: POWER TILT AND POWER TELESCOPIC ...

A

OK

3.

INSPECT UNLOCK WARNING SWITCH

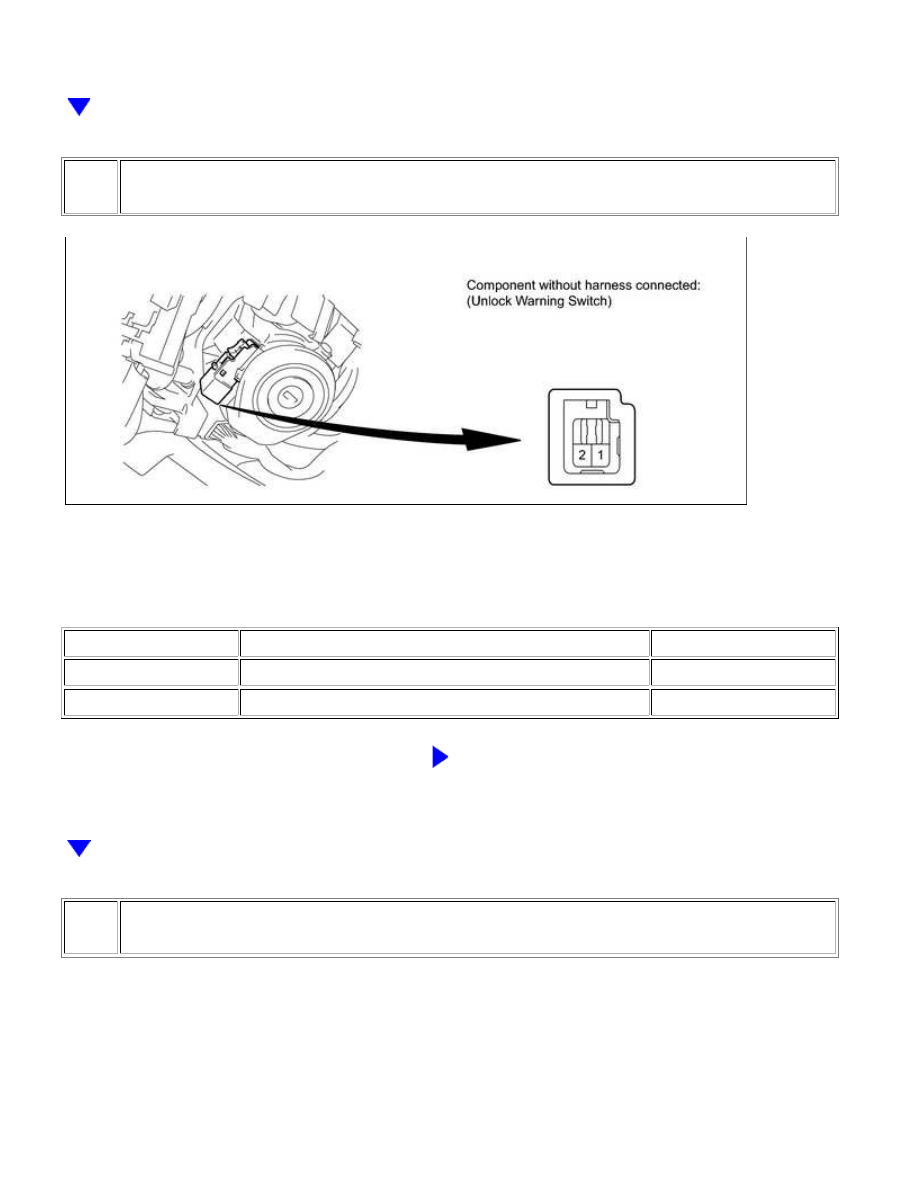

(a) Disconnect the J18 connector from the unlock warning switch.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

1 - 2

Unlock warning switch OFF (Ignition key is removed)

10 kΩ or higher

1 - 2

Unlock warning switch ON (Ignition key is inserted)

Below 1 Ω

NG

REPLACE UNLOCK WARNING SWITCH

4.

CHECK HARNESS AND CONNECTOR (MAIN BODY ECU - UNLOCK WARNING SWITCH)

STEERING COLUMN: POWER TILT AND POWER TELESCOPIC ...

OK

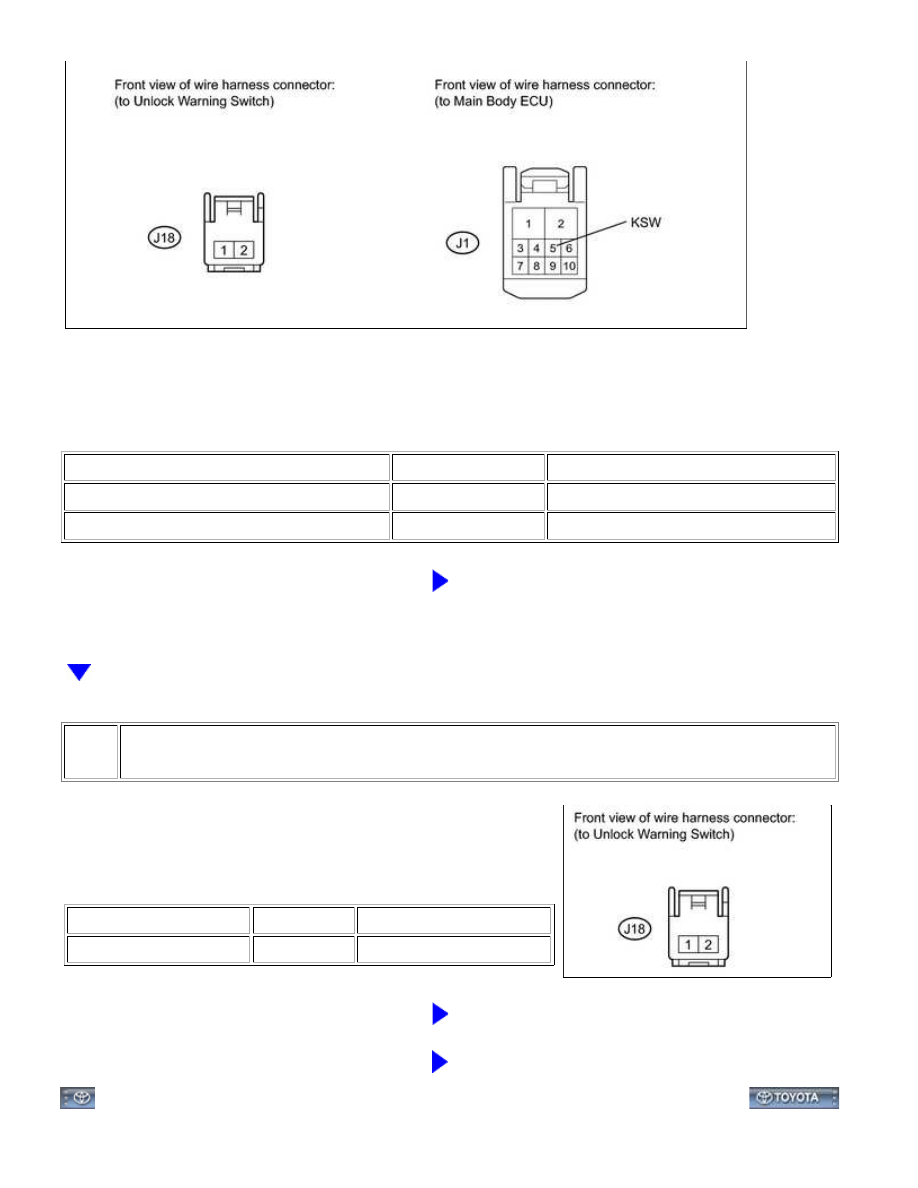

(a) Disconnect the J1 main body ECU connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J1-5 (KSW) - J18-1

Always

Below 1 Ω

J1-5 (KSW) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

5.

CHECK HARNESS AND CONNECTOR (UNLOCK WARNING SWITCH - BODY GROUND)

(a) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

J18-2 - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE MAIN BODY ECU

STEERING COLUMN: POWER TILT AND POWER TELESCOPIC ...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM0000012G503LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: STEERING COLUMN: POWER TILT AND POWER TELESCOPIC STEERING COLUMN SYSTEM: B2603; Tilt and

Telescopic Manual Switch Circuit Malfunction; 2015 MY Tundra [08/2014 -        ]

DTC

B2603

Tilt and Telescopic Manual Switch Circuit Malfunction

DESCRIPTION

Different voltage values are input to the multiplex tilt and telescopic ECU by operating the tilt and telescopic

manual switch. The multiplex tilt and telescopic ECU then judges which motor and in which direction that motor

should be moved based on the voltage value.

DTC

CODE

DETECTION CONDITION

TROUBLE AREA

B2603

When operating the tilt and telescopic manual switch, abnormal

voltage value is input to the multiplex tilt and telescopic ECU.

Tilt and telescopic

manual switch

Tilt and telescopic

manual switch circuit

Multiplex tilt and

telescopic ECU

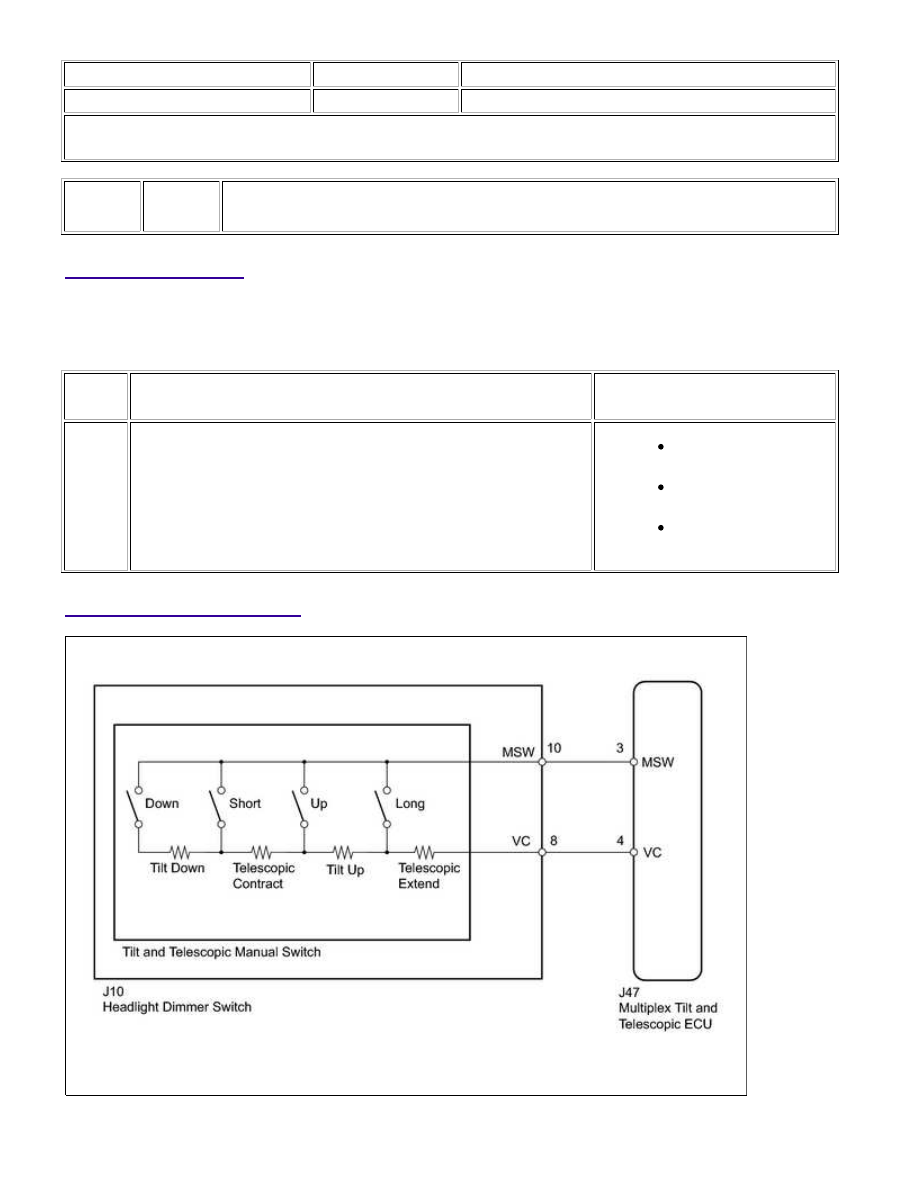

WIRING DIAGRAM

STEERING COLUMN: POWER TILT AND POWER TELESCOPIC ...
