Title: POWER STEERING: VANE PUMP (for 3UR-FE, 3UR-FBE): INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

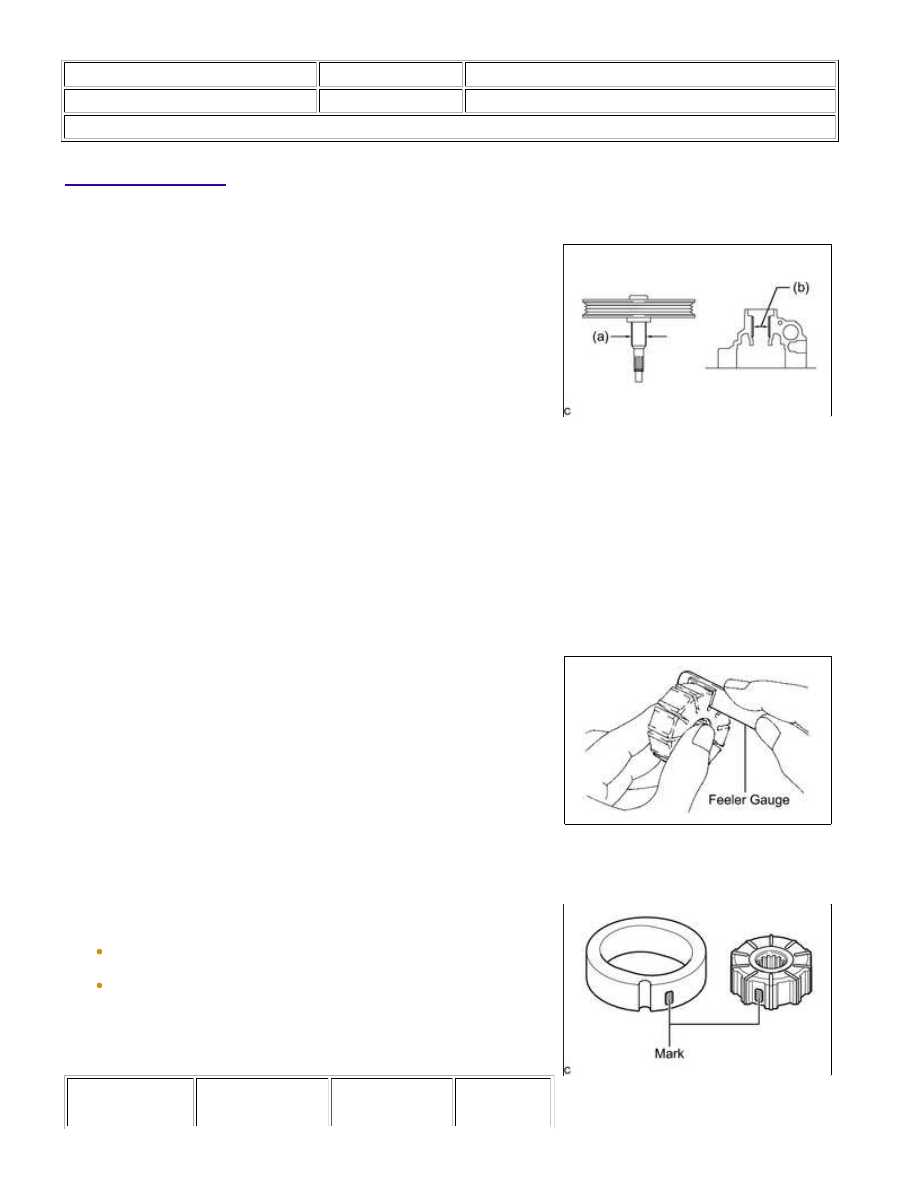

1. INSPECT VANE PUMP SHAFT AND BUSH IN VANE PUMP FRONT HOUSING

Maximum clearance:

0.07 mm (0.00276 in.)

If it is greater than the maximum, replace the vane pump shaft with vane pump pulley.

2. INSPECT VANE PUMP ROTOR AND VANE PUMP PLATE

(a) Inspect the vane pump rotor groove and vane pump plate clearance.

(1) Using a feeler gauge, measure the clearance between the

Maximum clearance:

0.03 mm (0.00118 in.)

(2) If the clearance is more than the maximum, replace the vane

pump plates, vane pump rotor and vane pump cam ring.

NOTICE:

pump plates:

VANE PUMP

ROTOR MARK

VANE PUMP CAM

RING MARK

VANE PUMP

PLATE PART NO.

VANE PUMP

PLATE

POWER STEERING: VANE PUMP (for 3UR-FE, 3UR-FBE): INSPE...

(PART NO.)

(PART NO.)

LENGTH

0

(44313-60010)

0

(44325-0C160)

44345-0C010

18.505 to

18.503 mm

(0.72854 to

0.72846 in.)

1

(44313-60020)

1

(44325-0C170)

44345-0C020

18.502 to

18.501 mm

(0.72842 to

0.72838 in.)

2

(44313-60030)

2

(44325-0C180)

44345-0C030

18.500 to

18.499 mm

(0.72835 to

0.72831 in.)

3

(44313-60040)

3

(44325-0C190)

44345-0C040

18.498 to

18.497 mm

(0.72827 to

0.72823 in.)

4

(44313-60050)

4

(44325-0C200)

44345-0C050

18.496 to

18.495 mm

(0.72819 to

0.72815 in.)

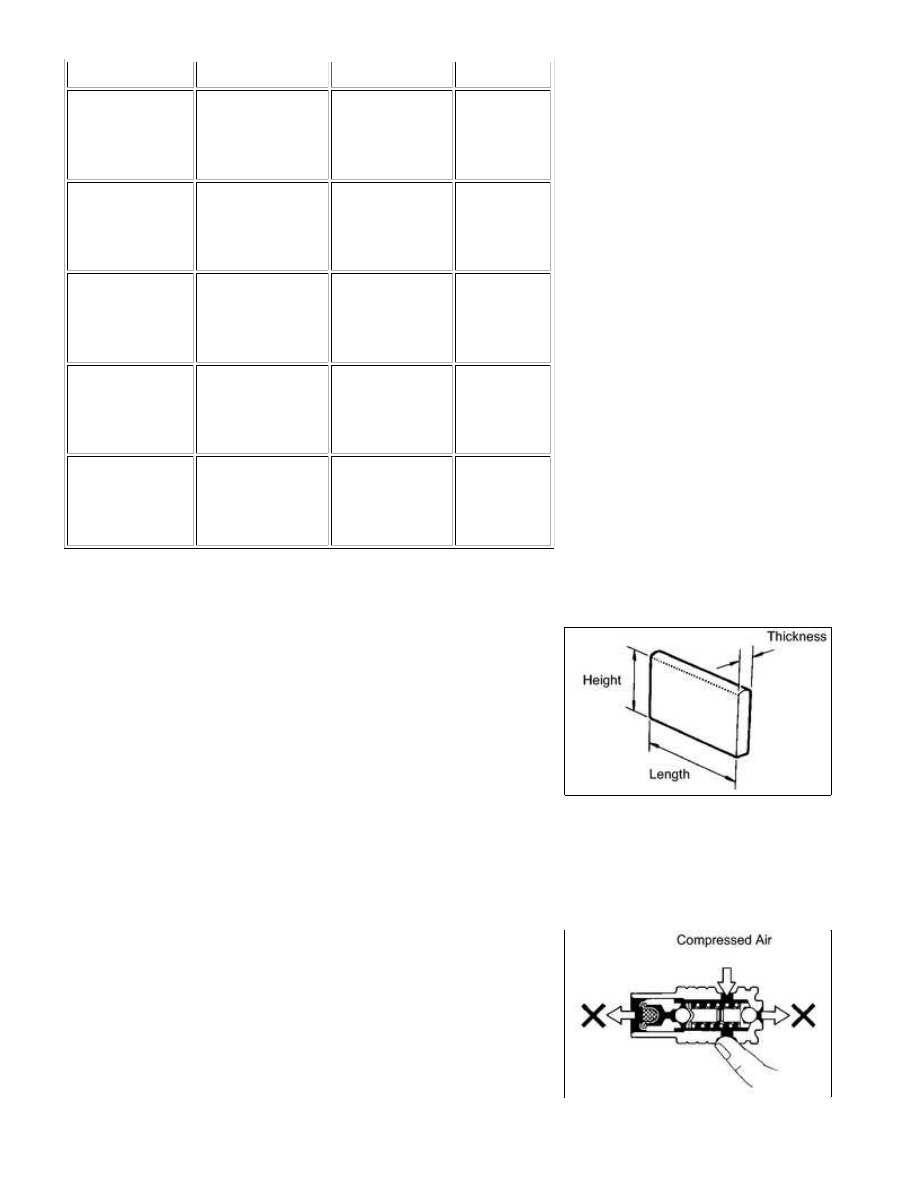

(b) Inspect the vane pump plate.

Standard thickness:

1.405 to 1.411 mm (0.05531 to 0.05555 in.)

(2) If the thickness is not within the specified range, replace the vane pump plates.

3. INSPECT FLOW CONTROL VALVE ASSEMBLY

(a) Check the flow control valve for leakage.

and confirm that air does not come out from the end holes.

POWER STEERING: VANE PUMP (for 3UR-FE, 3UR-FBE): INSPE...

(2) If there is leakage, replace the flow control valve.

NOTICE:

VANE PUMP FRONT

HOUSING MARK

FLOW CONTROL

VALVE MARK

FLOW CONTROL VALVE

PART NO.

A

A

44330-0C010

B

B

44330-0C020

C

C

44330-0C030

D

D

44330-0C040

E

E

44330-0C050

F

F

44330-0C060

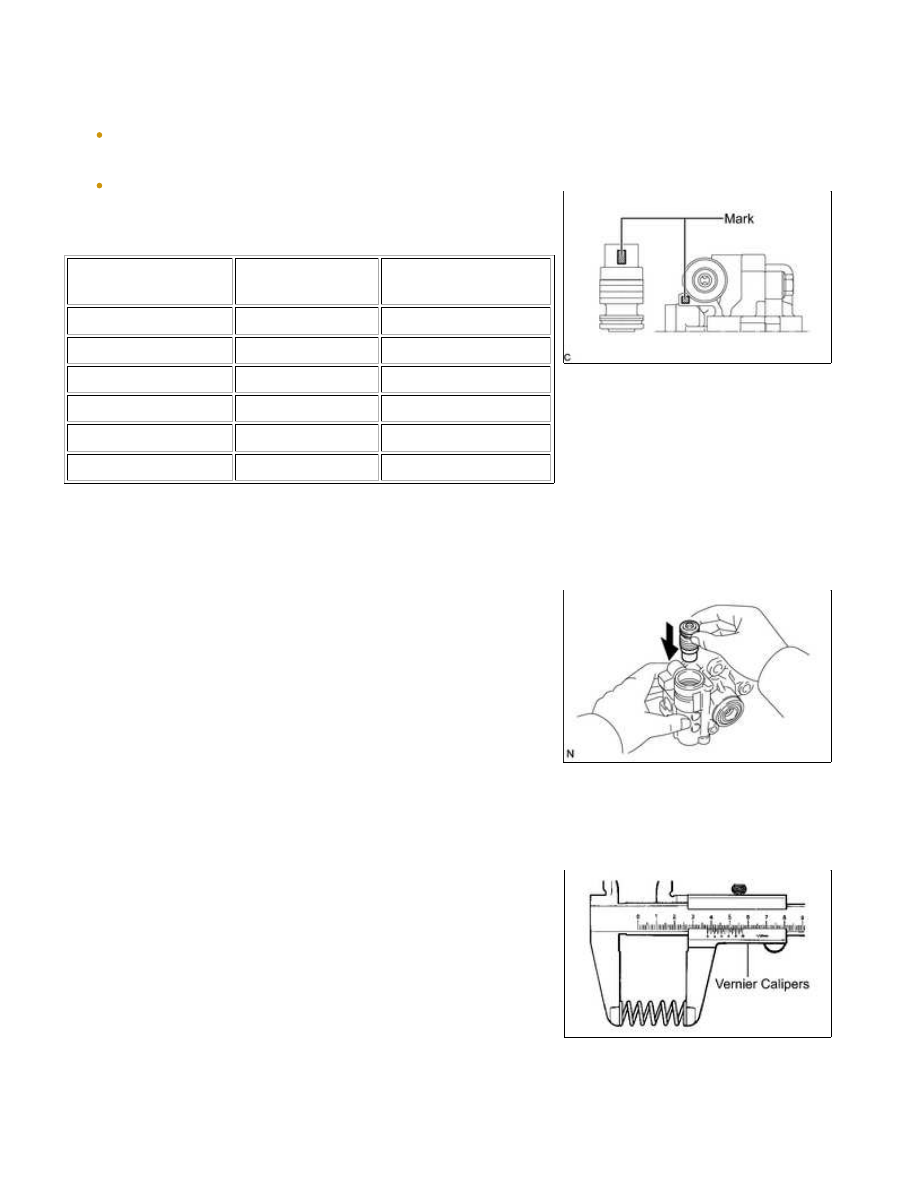

(b) Check the flow control valve and vane pump front housing.

(1) Coat the flow control valve with power steering fluid.

(2) Insert the flow control valve into the flow control valve

weight.

(3) If the flow control valve does not enter the housing smoothly, replace the flow control valve.

4. INSPECT FLOW CONTROL VALVE COMPRESSION SPRING

Minimum free length:

29.2 mm (1.15 in.)

If it is not within the specification, replace the flow control valve

compression spring.

5. INSPECT PRESSURE PORT UNION

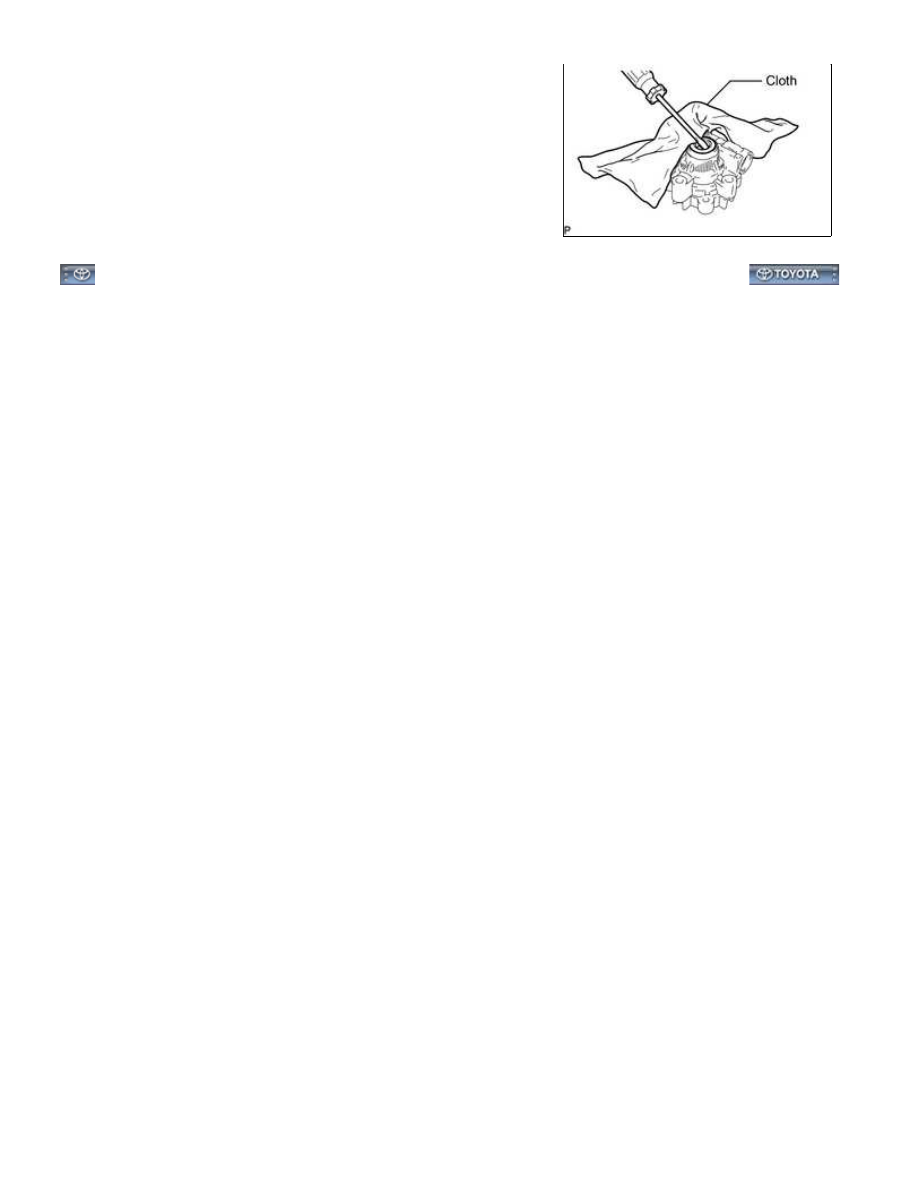

(a) If the union seat in the pressure port union is severely damaged, it may cause fluid leakage. In that case,

POWER STEERING: VANE PUMP (for 3UR-FE, 3UR-FBE): INSPE...
