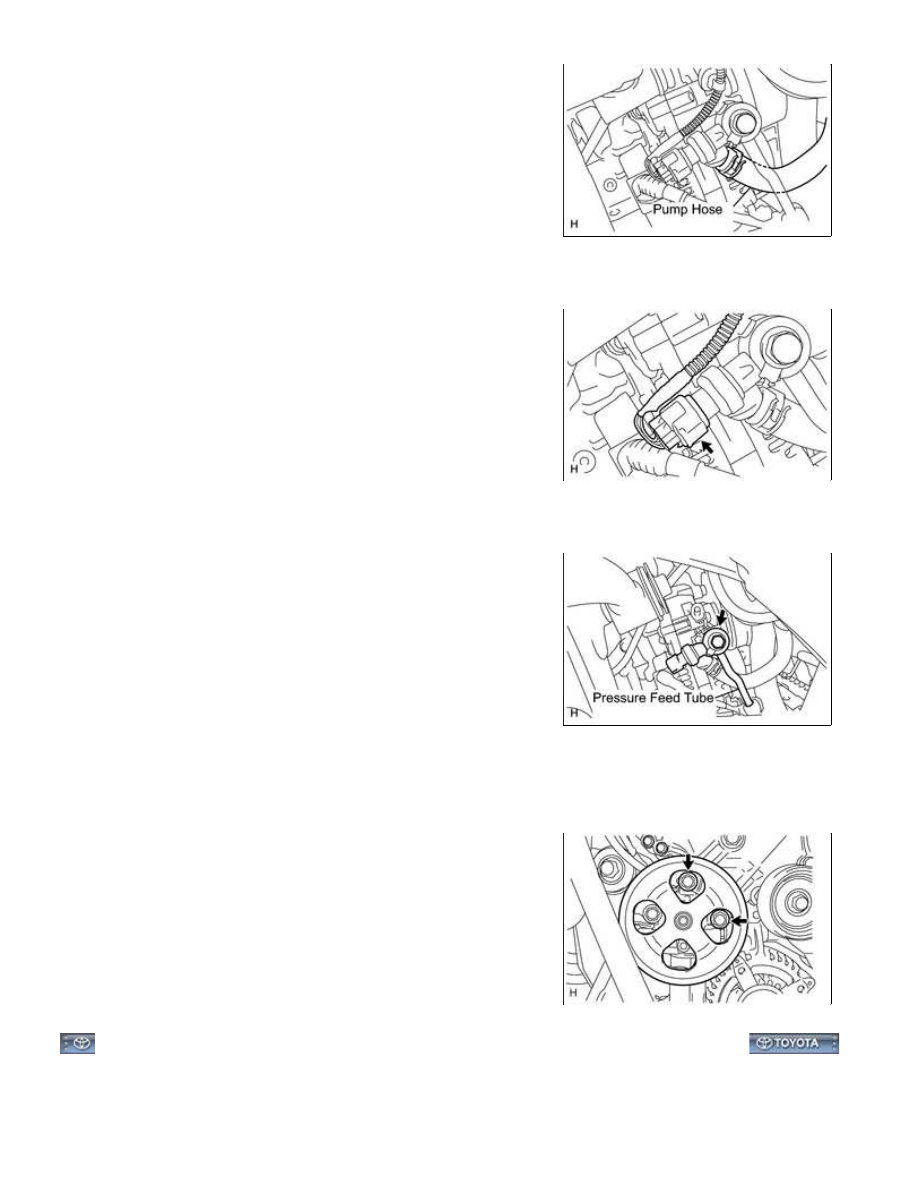

(a) Disconnect the No. 1 oil reservoir to pump hose.

10. DISCONNECT POWER STEERING OIL PRESSURE SENSOR CONNECTOR

(a) Disconnect the power steering oil pressure sensor connector.

11. DISCONNECT PRESSURE FEED TUBE

(a) Remove the bolt and disconnect the pressure feed tube.

(b) Remove the gasket.

12. REMOVE VANE PUMP ASSEMBLY

(a) Remove the 2 bolts and vane pump.

POWER STEERING: VANE PUMP (for 3UR-FE, 3UR-FBE): REMO...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002H5E033X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: POWER STEERING: VANE PUMP (for 3UR-FE, 3UR-FBE): DISASSEMBLY; 2015 MY Tundra [08/2014 -

       ]

DISASSEMBLY

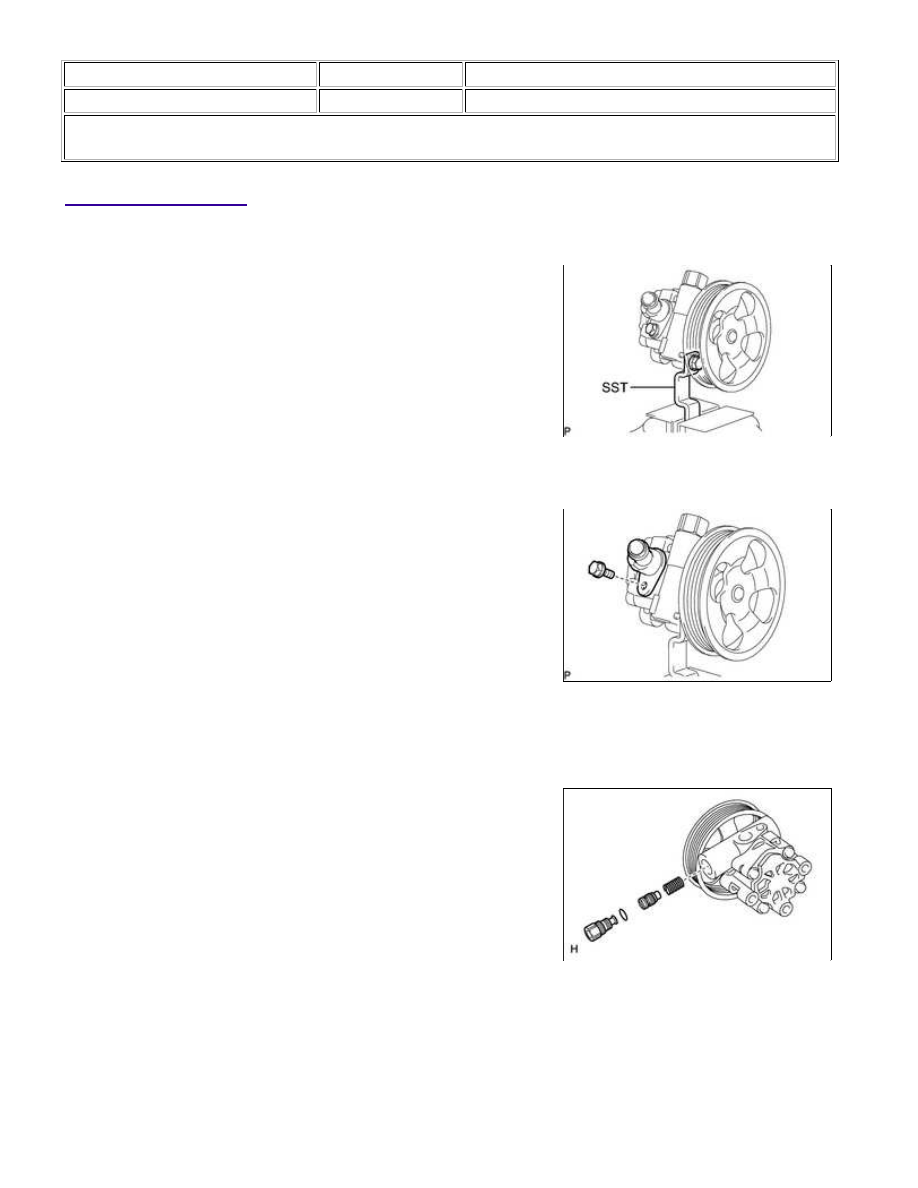

1. FIX VANE PUMP ASSEMBLY

(a) Using SST, hold the vane pump in a vise.

SST: 09630-00014

09631-00132

2. REMOVE POWER STEERING SUCTION PORT UNION

(a) Remove the bolt and suction port union from the vane pump.

(b) Using a screwdriver, remove the O-ring from the suction port union.

3. REMOVE FLOW CONTROL VALVE

(a) Remove the pressure port union.

(b) Remove the O-ring from the pressure port union.

(c) Remove the flow control valve and compression spring.

4. REMOVE VANE PUMP REAR HOUSING

POWER STEERING: VANE PUMP (for 3UR-FE, 3UR-FBE): DISAS...

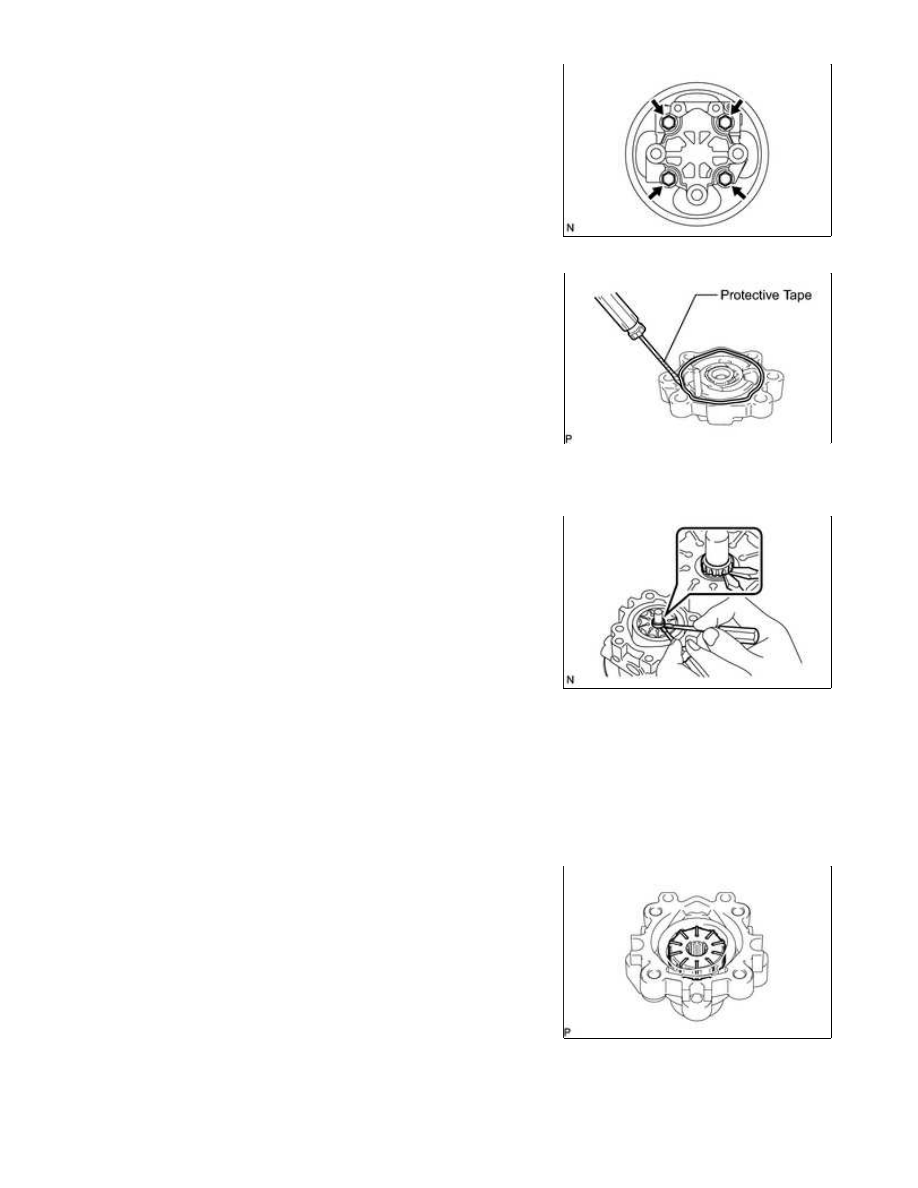

(a) Remove the 4 bolts and rear housing from the front housing.

(b) Using a screwdriver, remove the O-ring from the rear housing.

HINT:

Tape the screwdriver tip before use.

5. REMOVE VANE PUMP SHAFT WITH VANE PUMP PULLEY

(a) Using 2 screwdrivers, remove the snap ring from the vane pump

shaft.

(b) Remove the vane pump shaft with vane pump pulley.

NOTICE:

Be careful not to drop or damage the vane pump shaft with vane pump pulley. If it is damaged, replace the

vane pump assembly.

6. REMOVE VANE PUMP ROTOR

(a) Remove the 10 vane plates.

NOTICE:

Take care not to drop the vane plate.

(b) Remove the vane pump rotor.

7. REMOVE VANE PUMP CAM RING

POWER STEERING: VANE PUMP (for 3UR-FE, 3UR-FBE): DISAS...

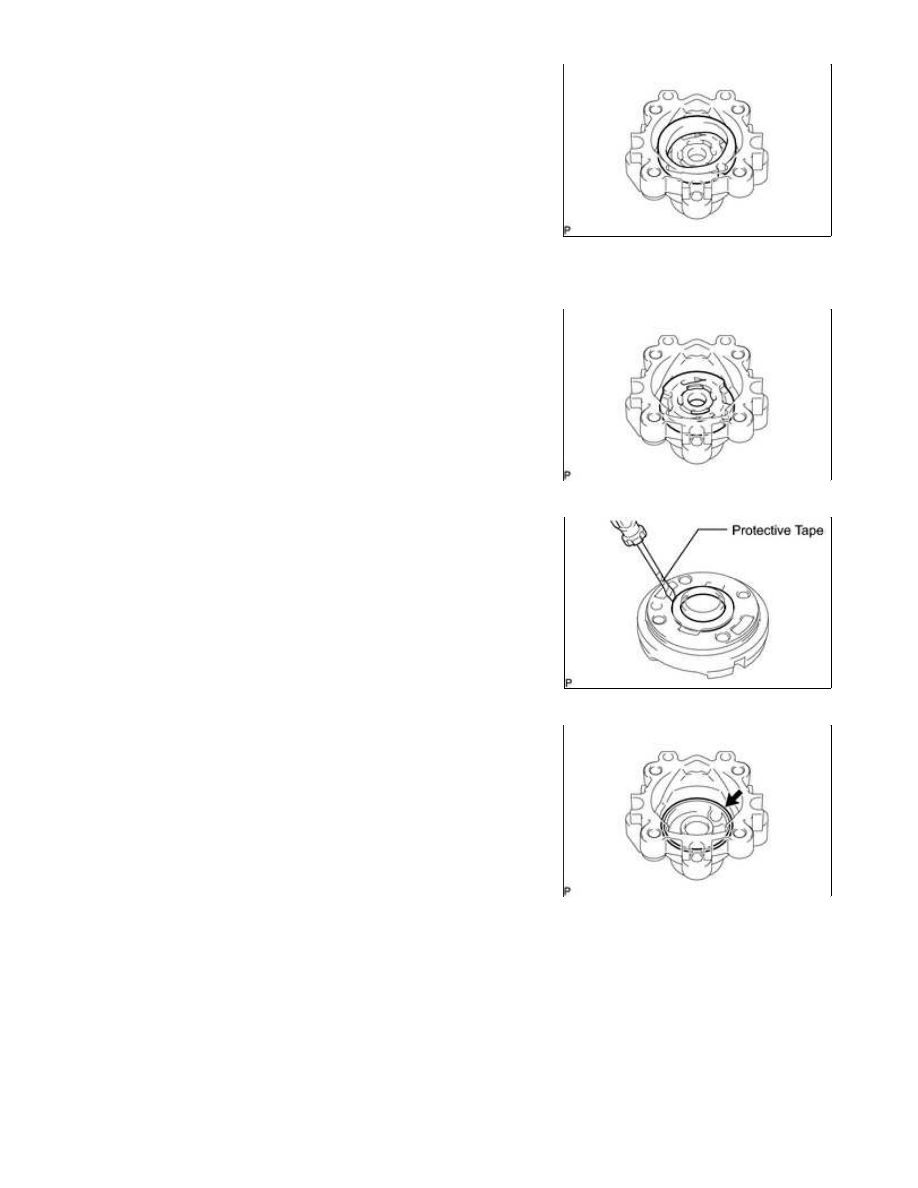

(a) Remove the cam ring from the front housing.

8. REMOVE VANE PUMP FRONT SIDE PLATE

(a) Remove the front side plate from the front housing.

(b) Using a screwdriver, remove the O-ring from the front side

plate.

HINT:

Tape the screwdriver tip before use.

(c) Remove the O-ring from the front housing.

9. REMOVE VANE PUMP HOUSING OIL SEAL
