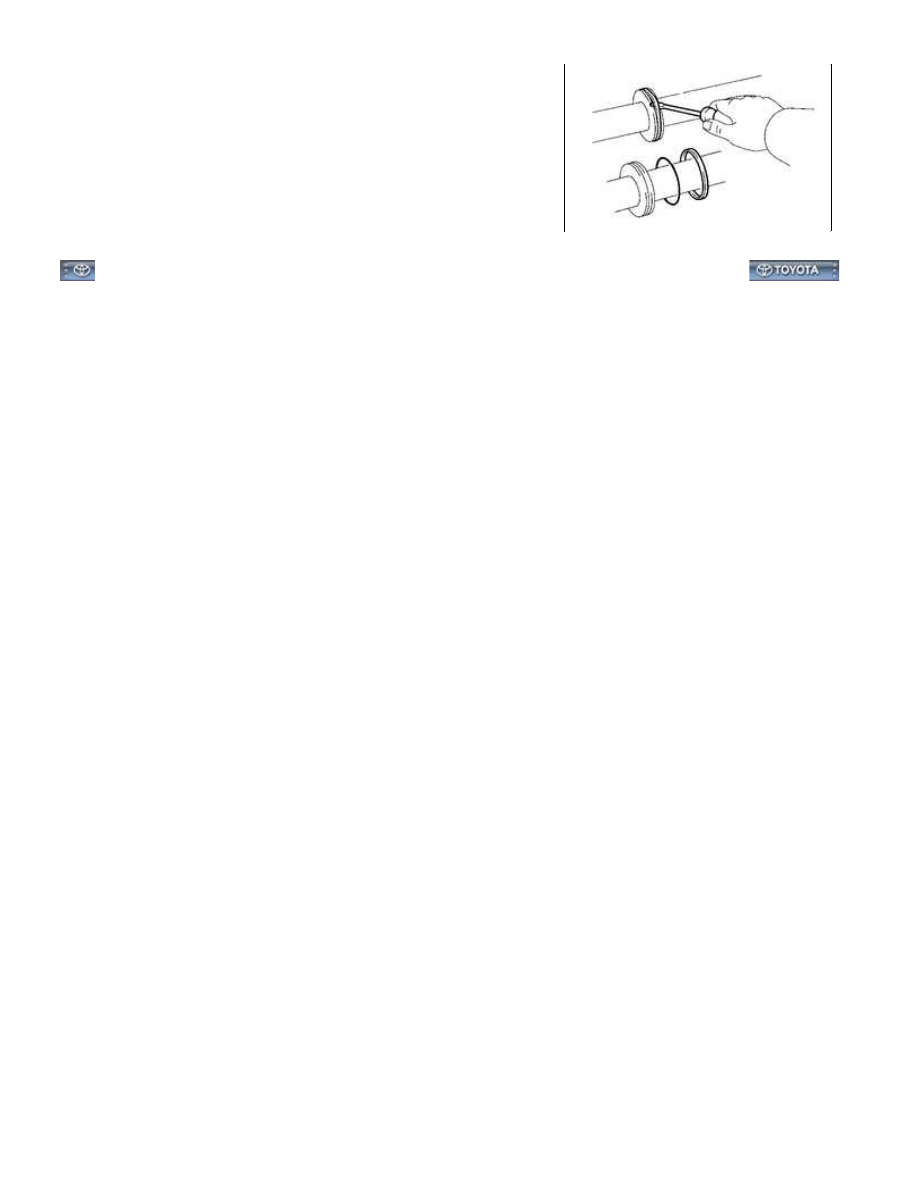

(a) Using a screwdriver, remove the piston ring and O-ring.

NOTICE:

Be careful not to damage the groove for the piston ring.

POWER STEERING: STEERING GEAR: DISASSEMBLY; 2015 MY ...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002H5P00LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: POWER STEERING: STEERING GEAR: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

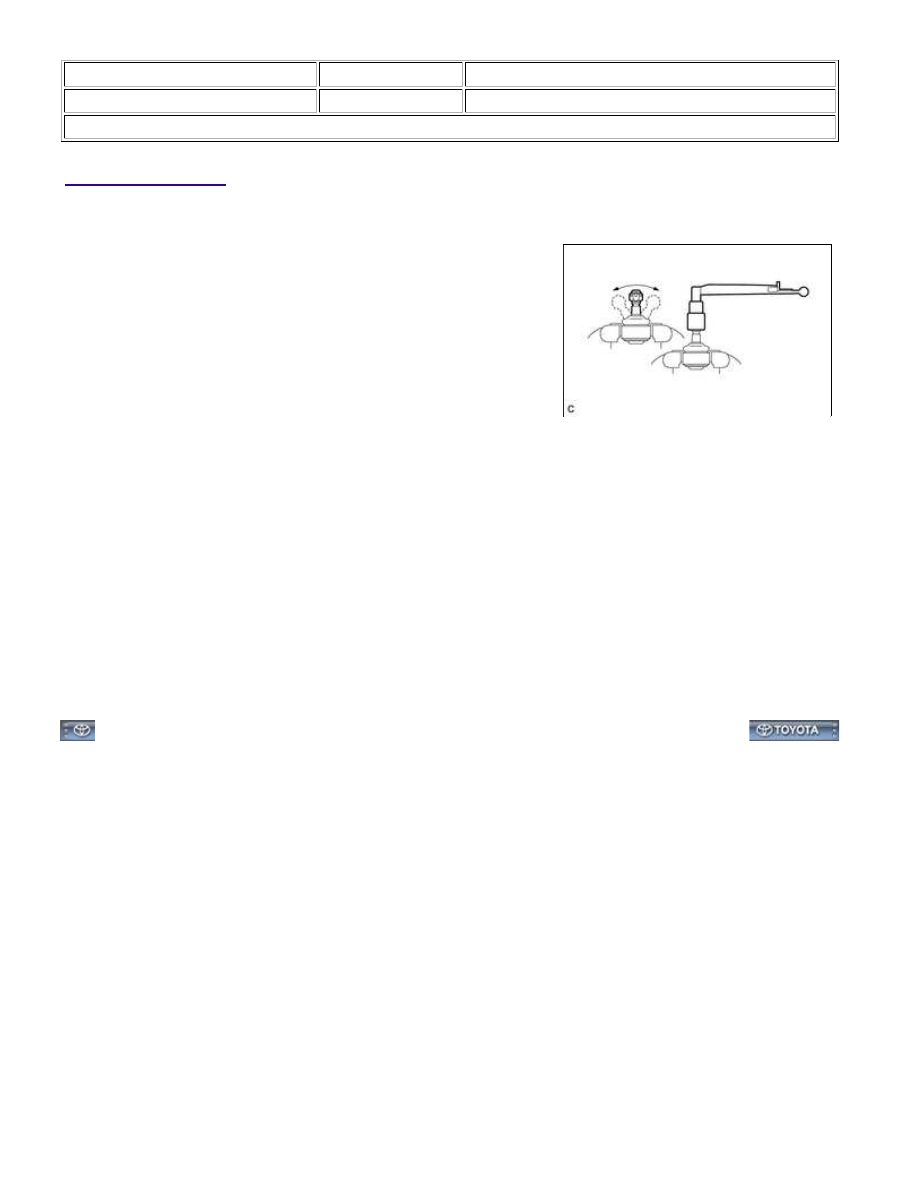

1. INSPECT TIE ROD END SUB-ASSEMBLY LH

(a) Secure the tie rod end LH in a vise.

(b) Install the nut to the stud bolt.

(c) Flip the ball joint back and forth 5 times or more.

Standard turning torque:

1.0 to 3.9 N*m (10 to 40 kgf*cm, 9 to 34 in.*lbf)

If turning torque is not within the specified range, replace the tie rod end LH.

2. INSPECT TIE ROD END SUB-ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

POWER STEERING: STEERING GEAR: INSPECTION; 2015 MY Tu...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000173800QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: POWER STEERING: STEERING GEAR: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

NOTICE:

When installing, coat the parts indicated by the arrows with power steering fluid



.

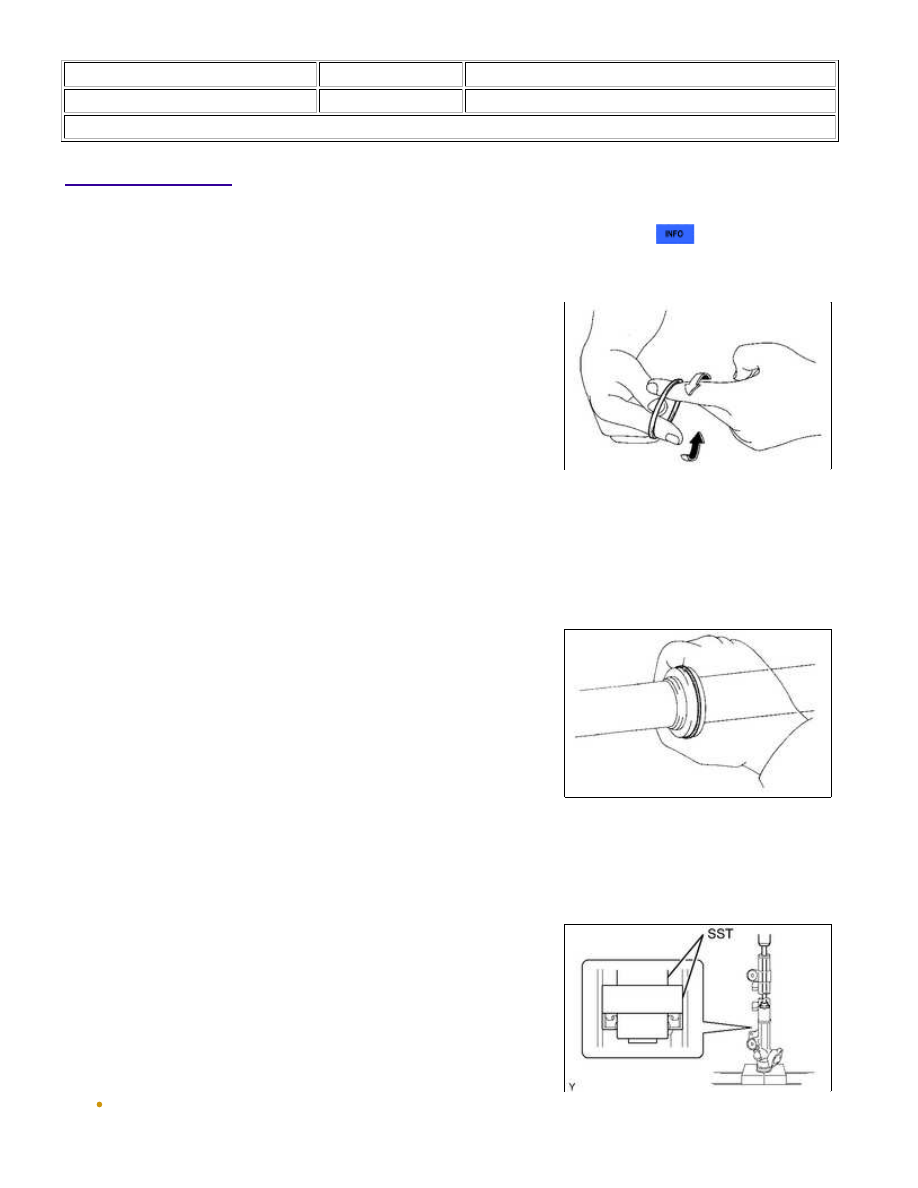

1. INSTALL RACK STEERING PISTON RING

(a) Coat a new O-ring with power steering fluid and install it onto

the power steering rack.

(b) Expand a new piston ring with your fingers.

NOTICE:

Be careful not to over expand the rack steering piston ring.

(c) Coat a new piston ring with power steering fluid.

(d) Install the piston ring onto the power steering rack, and position

it with your fingers.

2. INSTALL POWER STEERING CYLINDER TUBE OIL SEAL

(a) Coat a new cylinder tube oil seal lip with power steering fluid.

(b) Using SST and a press, install the cylinder tube oil seal.

SST: 09950-60010

09951-00280

09951-00480

09952-06010

SST: 09950-70010

09951-07360

NOTICE:

Make sure that the cylinder tube oil seal is installed facing in the

POWER STEERING: STEERING GEAR: REASSEMBLY; 2015 MY T...

correct direction.
Take care not to reverse the cylinder tube oil seal direction when
installing.

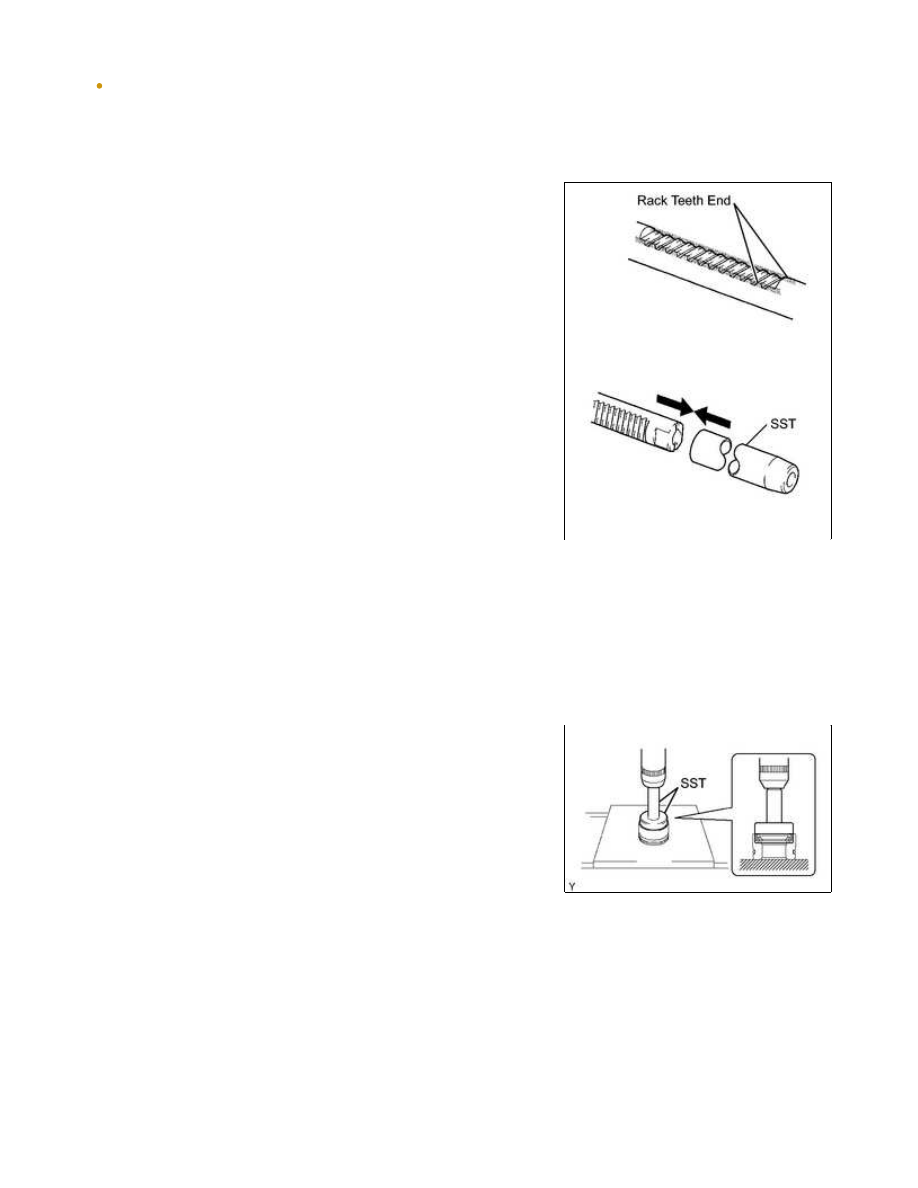

3. INSTALL POWER STEERING RACK

(a) Install SST onto the power steering rack.

SST: 09631-20111

HINT:

If necessary, scrape the burrs off the power steering rack teeth

end and burnish.

(b) Coat SST with power steering fluid.

(c) Install the power steering rack into the rack housing.

(d) Remove SST.

4. INSTALL POWER STEERING RACK BUSH

(a) Using SST and a press, install a new rack bush oil seal onto the

rack bush.

SST: 09950-60010

09951-00440

SST: 09950-70010

09951-07100

NOTICE:

Make sure that the rack bush oil seal is installed facing the

correct direction.

(b) Coat a new O-ring with power steering fluid and install it onto the rack bush.
