Toyota Tundra (2015 year). Manual - part 2753

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002H5R00MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: POWER STEERING: STEERING GEAR: REMOVAL; 2015 MY Tundra [08/2014 -        ]

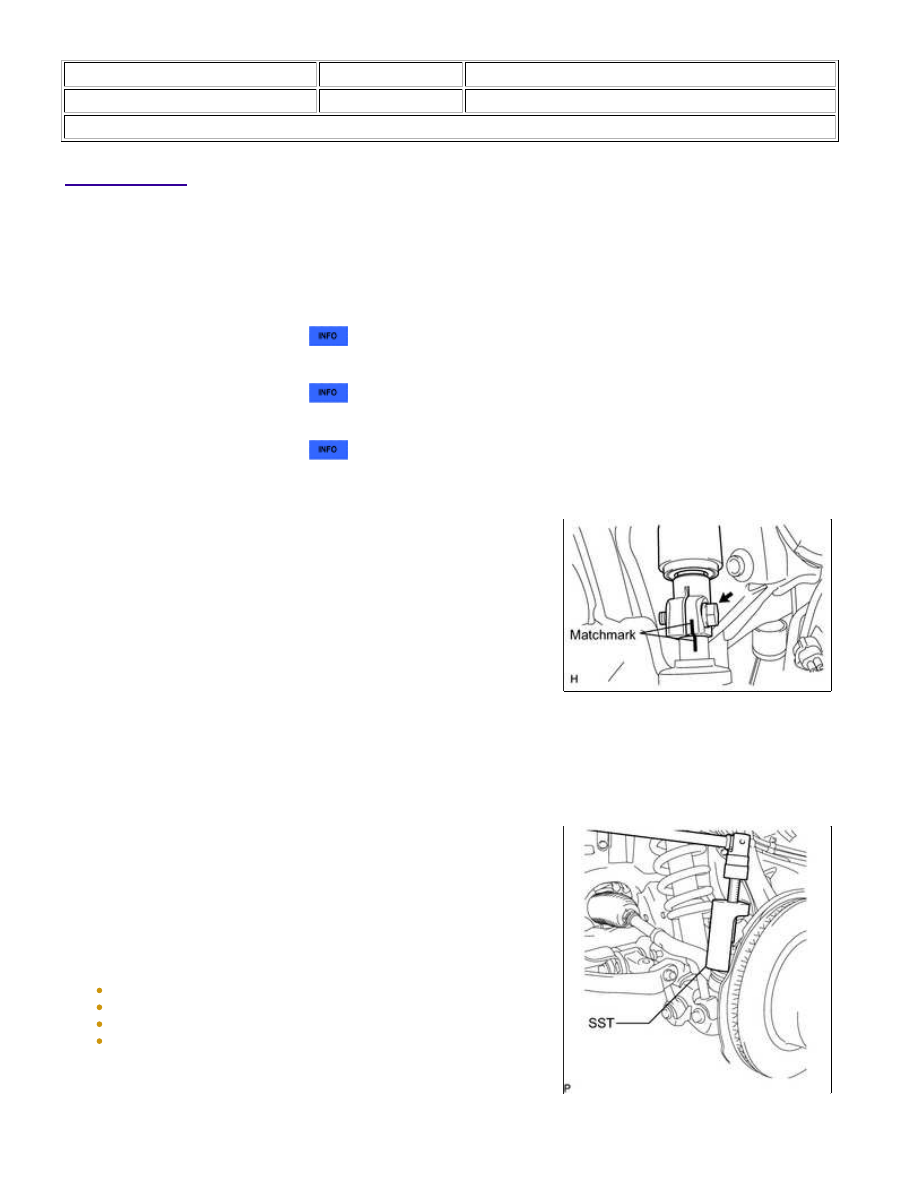

REMOVAL

1. PLACE FRONT WHEELS FACING STRAIGHT AHEAD

2. REMOVE FRONT WHEELS

3. REMOVE ENGINE ASSEMBLY

(a) for 3UR-FBE:

Remove the engine assembly



.

(b) for 1UR-FE:

Remove the engine assembly



.

(c) for 3UR-FE:

Remove the engine assembly



.

4. DISCONNECT NO. 2 STEERING INTERMEDIATE SHAFT SUB-ASSEMBLY

(a) Put matchmarks on the No. 2 steering intermediate shaft and

the power steering gear.

(b) Remove the bolt and disconnect the No. 2 steering intermediate shaft from the power steering gear.

5. DISCONNECT TIE ROD END SUB-ASSEMBLY LH

(a) Remove the cotter pin and nut.

(b) Using SST, disconnect the tie rod end LH from the steering

knuckle.

SST: 09610-20012

NOTICE:

Hang SST with a string, etc. to prevent it from falling.
Do not damage the front disc brake dust cover.
Do not damage the ball joint dust cover.
Do not damage the steering knuckle.

POWER STEERING: STEERING GEAR: REMOVAL; 2015 MY Tundr...

6. DISCONNECT TIE ROD END SUB-ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

7. DISCONNECT PRESSURE FEED TUBE ASSEMBLY

(a) Using a union nut wrench, disconnect the pressure feed tube

(return tube side) from the power steering gear.

(b) Using a union nut wrench, disconnect the pressure feed tube

(pressure feed tube side) from the power steering gear.

(c) Remove the 2 bolts and disconnect the pressure feed tube

clamp.

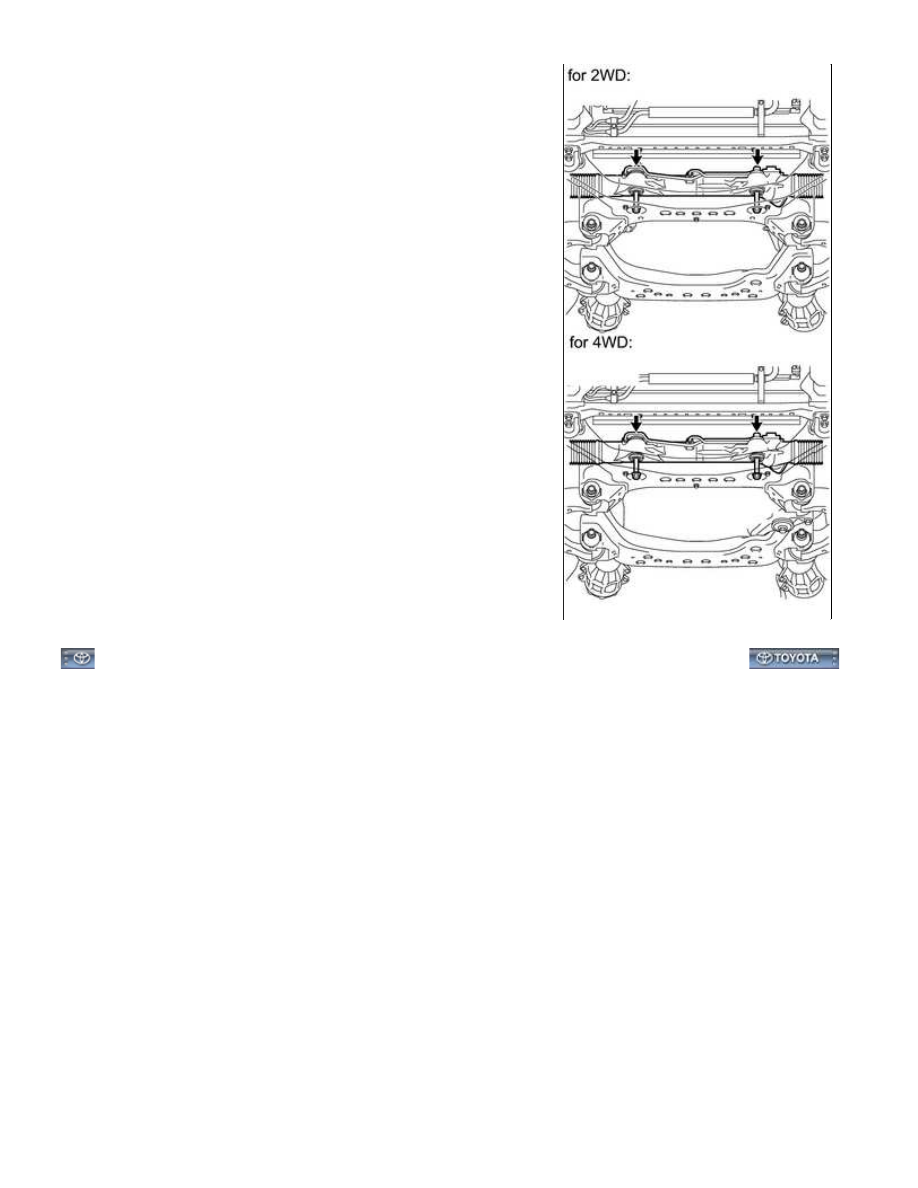

8. REMOVE POWER STEERING GEAR ASSEMBLY

POWER STEERING: STEERING GEAR: REMOVAL; 2015 MY Tundr...

(a) Remove the 2 bolts, 2 nuts and power steering gear.

POWER STEERING: STEERING GEAR: REMOVAL; 2015 MY Tundr...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002H5S00LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: POWER STEERING: STEERING GEAR: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

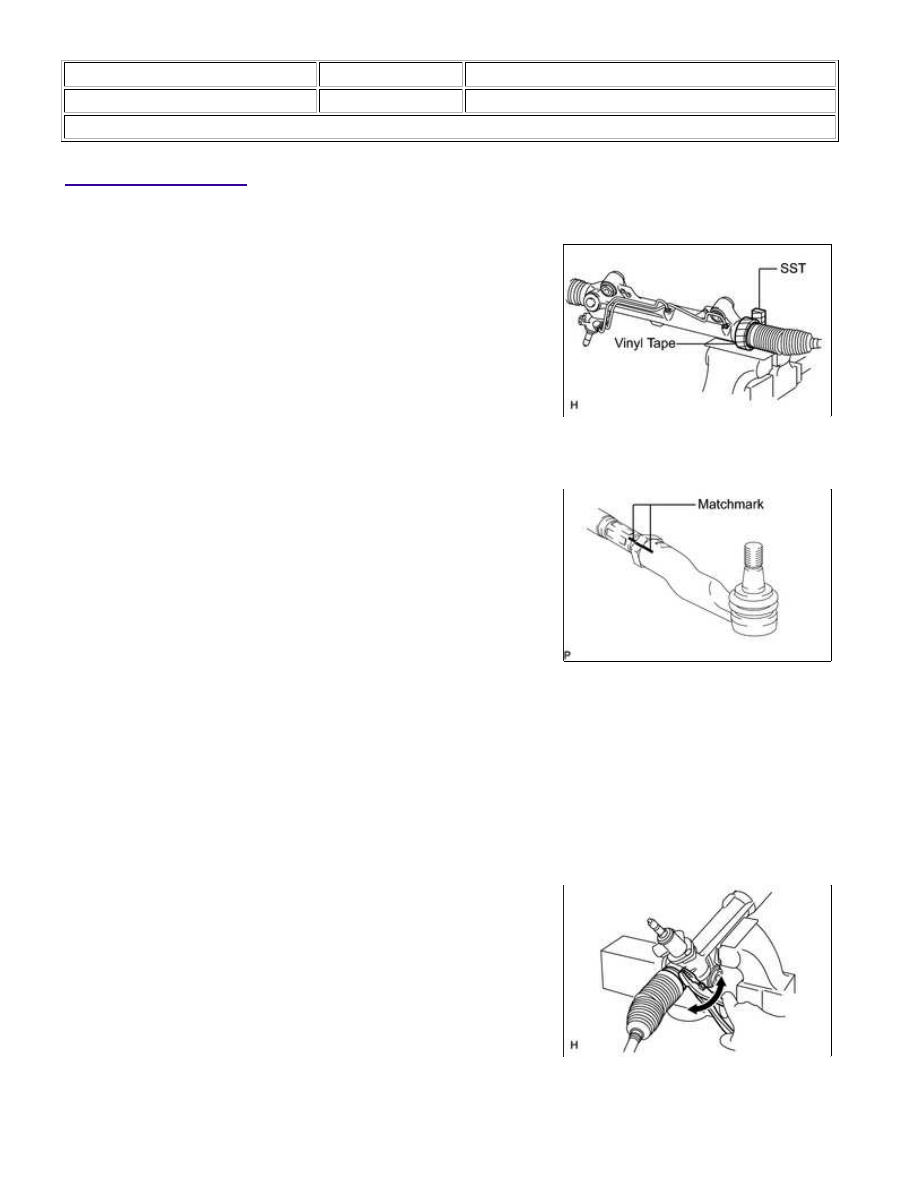

DISASSEMBLY

1. FIX POWER STEERING GEAR ASSEMBLY

(a) Using SST, secure the power steering gear.

SST: 09612-00012

HINT:

Tape SST before use.

NOTICE:

When using a vise, do not overtighten it.

2. REMOVE TIE ROD END SUB-ASSEMBLY LH

(a) Put matchmarks on the tie rod end LH and steering rack end.

3. REMOVE TIE ROD END SUB-ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

4. REMOVE STEERING RACK BOOT CLIP

(a) Using pliers, remove the 2 steering rack boot clips.

5. REMOVE NO. 2 STEERING RACK BOOT CLAMP

(a) Using pliers, remove the 2 boot clamps as shown in the

illustration.

NOTICE:

Be careful not to damage the No. 2 steering rack boot.

6. REMOVE NO. 2 STEERING RACK BOOT

POWER STEERING: STEERING GEAR: DISASSEMBLY; 2015 MY ...
