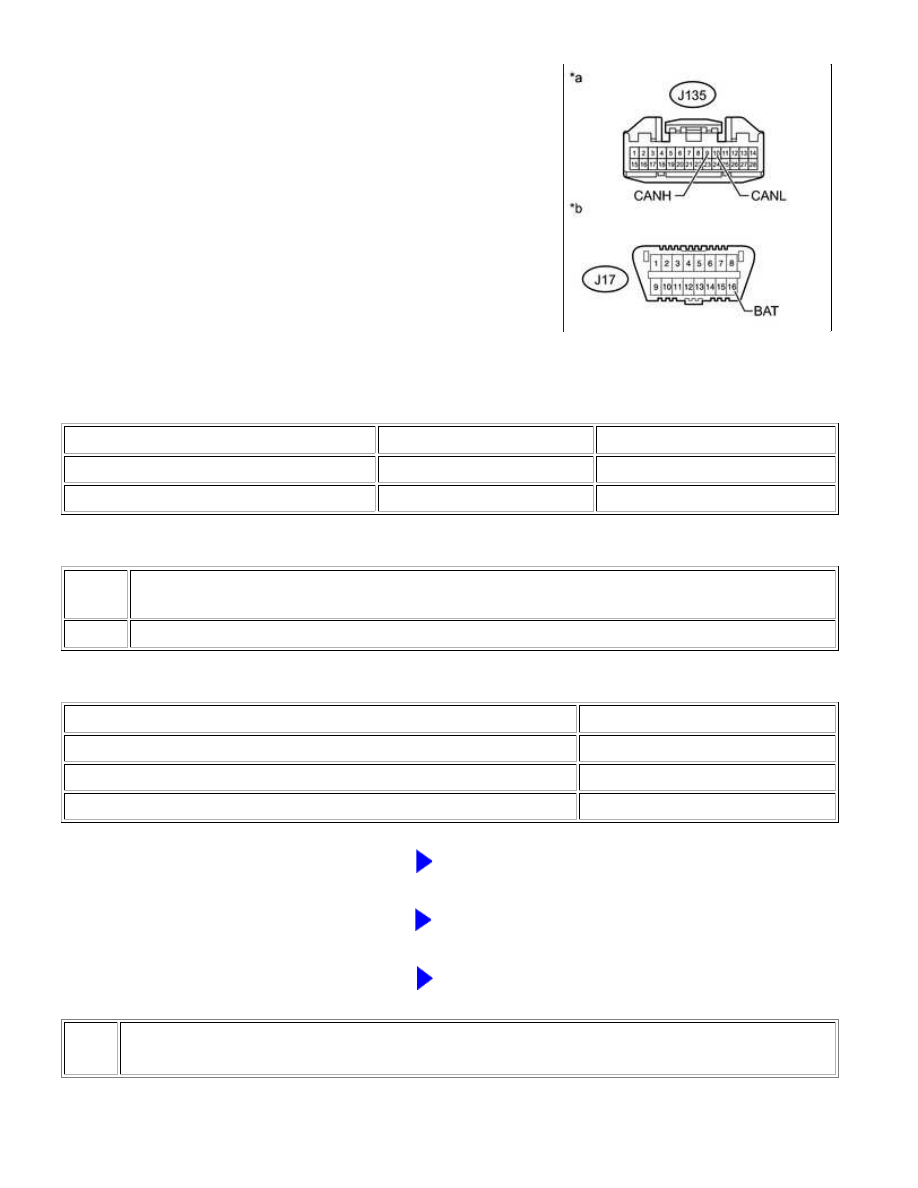

(a) Disconnect the J135 navigation receiver assembly

connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J135-9 (CANH) - J17-16 (BAT)

Ignition switch off

6 kΩ or higher

J135-10 (CANL) - J17-16 (BAT)

Ignition switch off

6 kΩ or higher

Text in Illustration

*a

*b

RESULT

PROCEED TO

OK (for Column Shift Type)

A

OK (for Floor Shift Type)

B

NG

C

B

REPLACE NAVIGATION RECEIVER ASSEMBLY

C

REPAIR OR REPLACE CAN BRANCH WIRE CONNECTED

TO NAVIGATION RECEIVER ASSEMBLY (CANH, CANL)

A

REPLACE NAVIGATION RECEIVER ASSEMBLY

27.

CONNECT CONNECTOR

(a) Reconnect the J74 No. 2 junction connector.

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short t...

NEXT

OK

28.

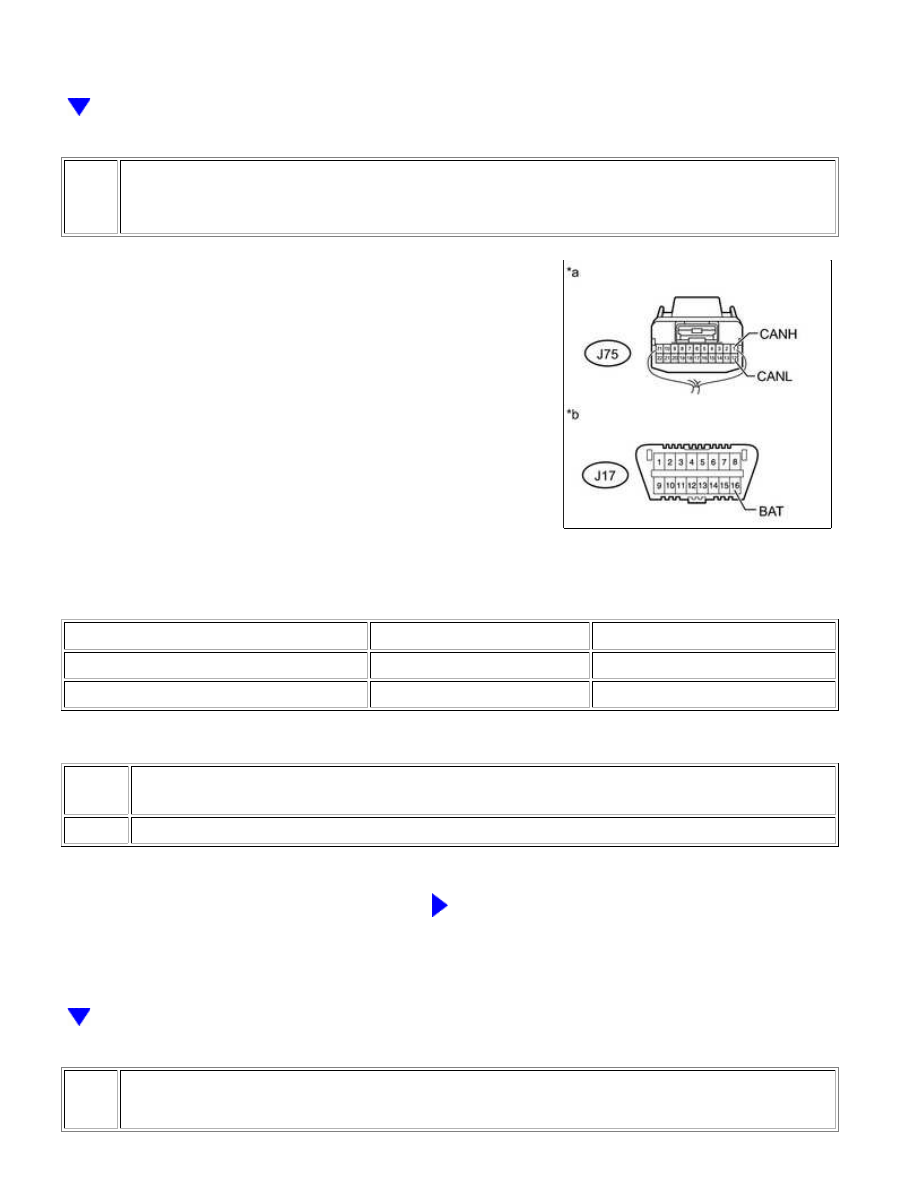

CHECK FOR SHORT TO B+ IN CAN BUS WIRE (NO. 1 JUNCTION CONNECTOR - NO. 2
JUNCTION CONNECTOR)

(a) Disconnect the J75 No. 1 junction connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J75-1 (CANH) - J17-16 (BAT)

Ignition switch off

6 kΩ or higher

J75-12 (CANL) - J17-16 (BAT)

Ignition switch off

6 kΩ or higher

Text in Illustration

*a

*b

REPAIR OR REPLACE CAN MAIN WIRE OR

CONNECTOR (NO. 1 JUNCTION CONNECTOR - NO. 2

JUNCTION CONNECTOR)

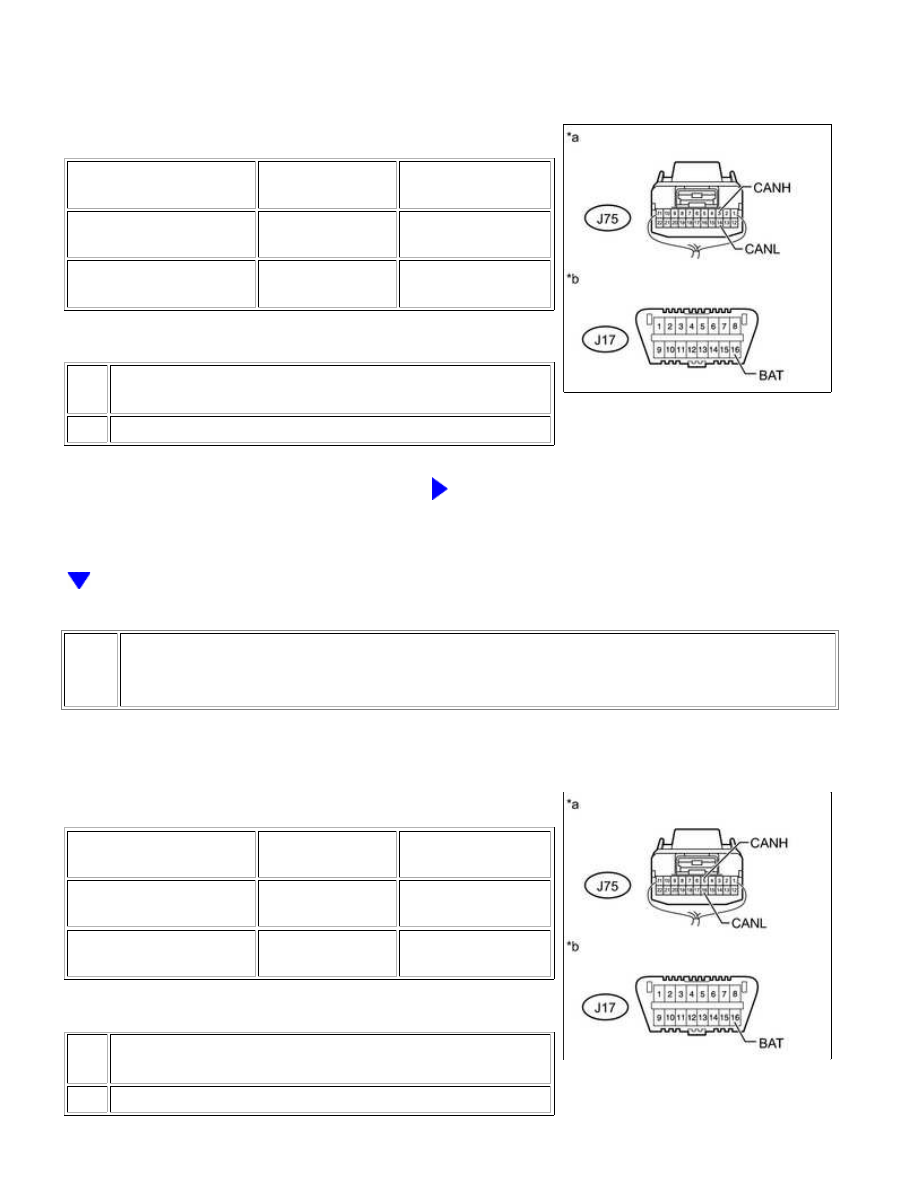

29.

CHECK FOR SHORT TO B+ IN CAN BUS WIRE (NO. 1 JUNCTION CONNECTOR -
CENTER AIRBAG SENSOR ASSEMBLY)

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short t...

OK

(a) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J75-3 (CANH) - J17-16

(BAT)

Ignition switch off

6 kΩ or higher

J75-14 (CANL) - J17-16

(BAT)

Ignition switch off

6 kΩ or higher

Text in Illustration

*a

*b

GO TO STEP 35

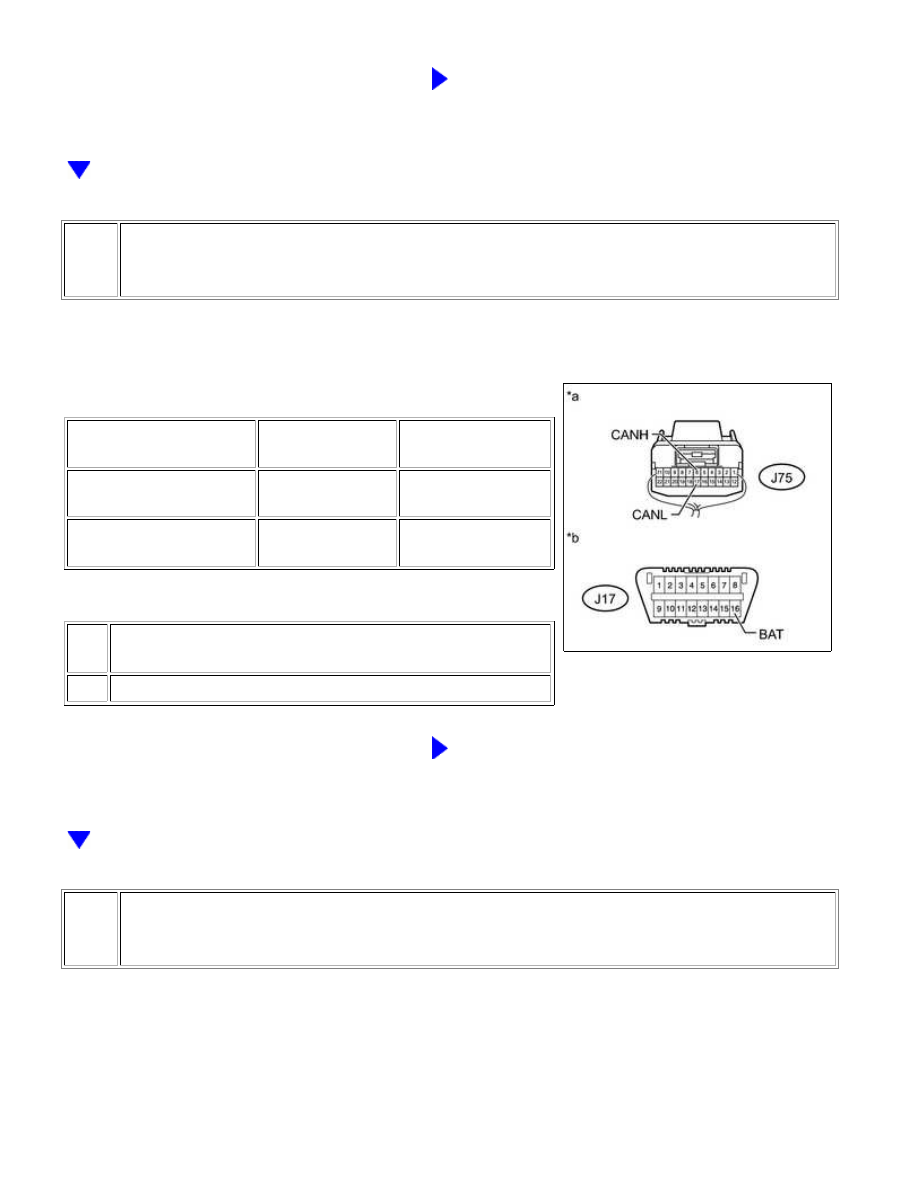

30.

CHECK FOR SHORT TO B+ IN CAN BUS WIRE (NO. 1 JUNCTION CONNECTOR - MAIN
BODY ECU)

(a) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J75-5 (CANH) - J17-16

(BAT)

Ignition switch off

6 kΩ or higher

J75-16 (CANL) - J17-16

(BAT)

Ignition switch off

6 kΩ or higher

Text in Illustration

*a

*b

OK

OK

NG

GO TO STEP 37

31.

CHECK FOR SHORT TO B+ IN CAN BUS WIRE (NO. 1 JUNCTION CONNECTOR -
STEERING ANGLE SENSOR)

(a) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J75-6 (CANH) - J17-16

(BAT)

Ignition switch off

6 kΩ or higher

J75-17 (CANL) - J17-16

(BAT)

Ignition switch off

6 kΩ or higher

Text in Illustration

*a

*b

GO TO STEP 39

32.

CHECK FOR SHORT TO B+ IN CAN BUS WIRE (NO. 1 JUNCTION CONNECTOR -
BRAKE CONTROL WITH BRACKET RELAY)

NOTICE:

For vehicles without a trailer brake control system, go to "Check for Short to B+ in CAN Bus Wires (No. 1

Junction Connector - Skid Control ECU)".
