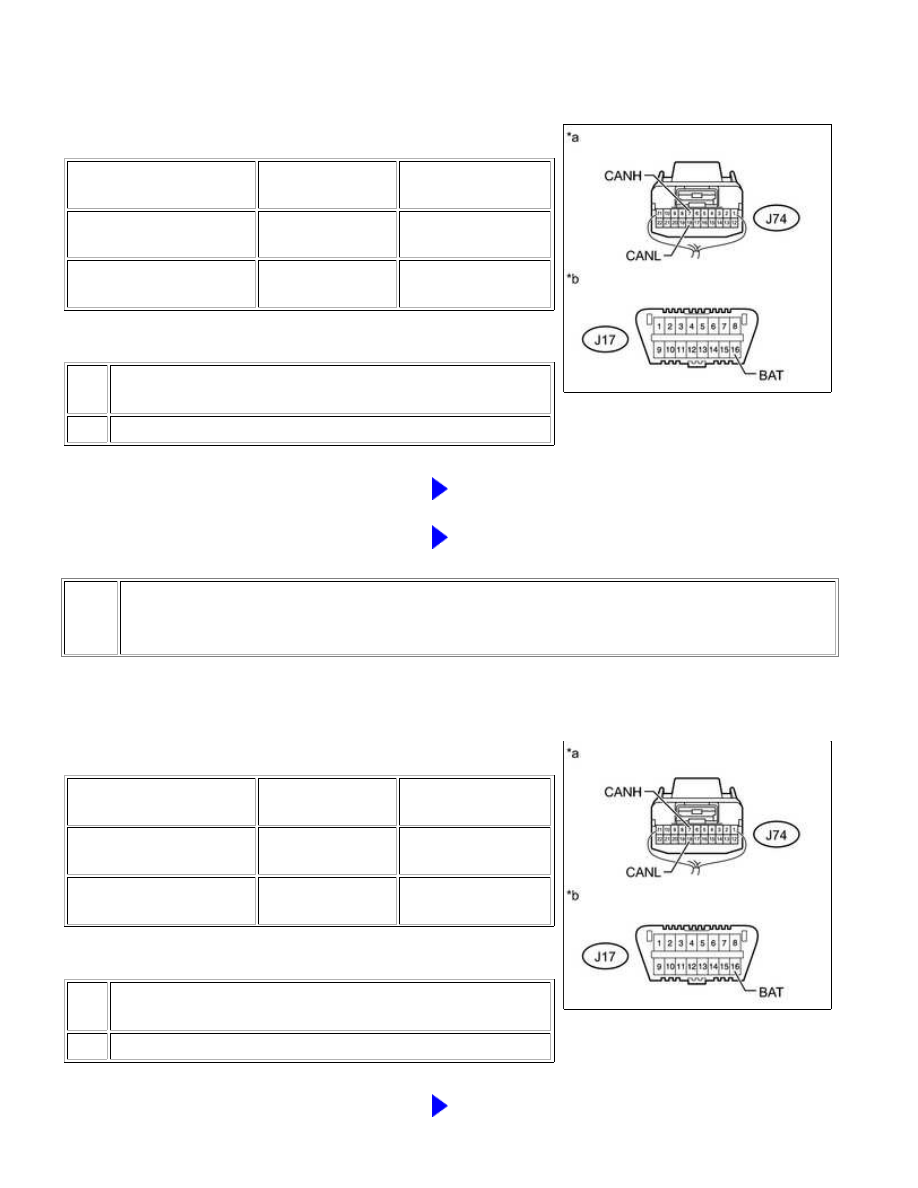

(a) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J74-7 (CANH) - J17-16

(BAT)

Ignition switch off

6 kΩ or higher

J74-18 (CANL) - J17-16

(BAT)

Ignition switch off

6 kΩ or higher

Text in Illustration

*a

*b

GO TO STEP 23

OK

REPLACE NO. 2 JUNCTION CONNECTOR

12.

CHECK FOR SHORT TO B+ IN CAN BUS WIRE (NO. 2 JUNCTION CONNECTOR -
NAVIGATION RECEIVER ASSEMBLY)

(a) Measure the resistance according to the value(s) in the

table below.

Standard Resistance:

TESTER CONNECTION

SWITCH

CONDITION

SPECIFIED

CONDITION

J74-7 (CANH) - J17-16

(BAT)

Ignition switch off

6 kΩ or higher

J74-18 (CANL) - J17-16

(BAT)

Ignition switch off

6 kΩ or higher

Text in Illustration

*a

*b

GO TO STEP 25

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short t...

NEXT

OK

REPLACE NO. 2 JUNCTION CONNECTOR

13.

CONNECT CONNECTOR

(a) Reconnect the J74 No. 2 junction connector.

14.

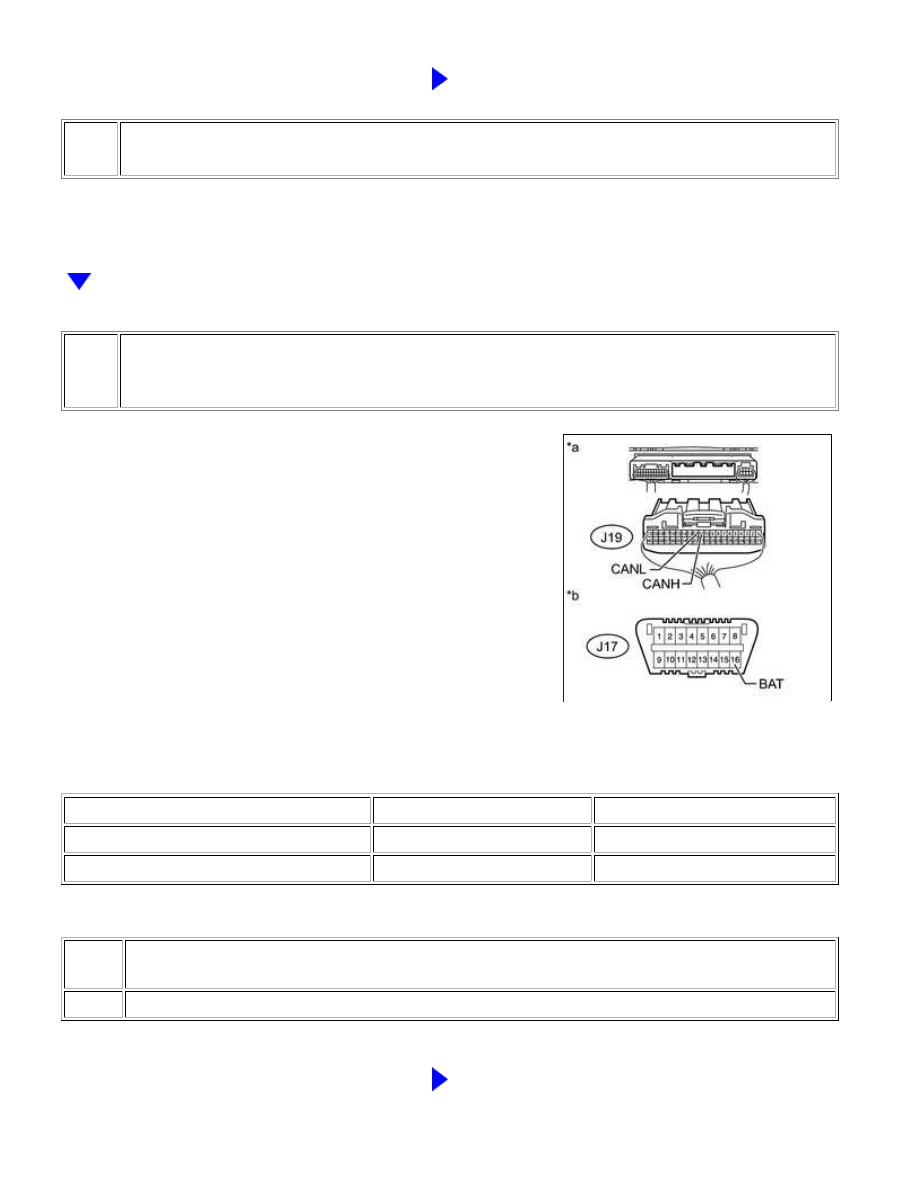

CHECK FOR SHORT TO B+ IN CAN BUS WIRE (AIR CONDITIONING AMPLIFIER
ASSEMBLY)

(a) Disconnect the J19 air conditioning amplifier assembly

connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J19-11 (CANH) - J17-16 (BAT)

Ignition switch off

6 kΩ or higher

J19-12 (CANL) - J17-16 (BAT)

Ignition switch off

6 kΩ or higher

Text in Illustration

*a

*b

REPAIR OR REPLACE CAN BRANCH WIRE

CONNECTED TO AIR CONDITIONING AMPLIFIER

ASSEMBLY (CANH, CANL)

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short t...

NEXT

OK

REPLACE AIR CONDITIONING AMPLIFIER

ASSEMBLY

15.

CONNECT CONNECTOR

(a) Reconnect the J74 No. 2 junction connector.

16.

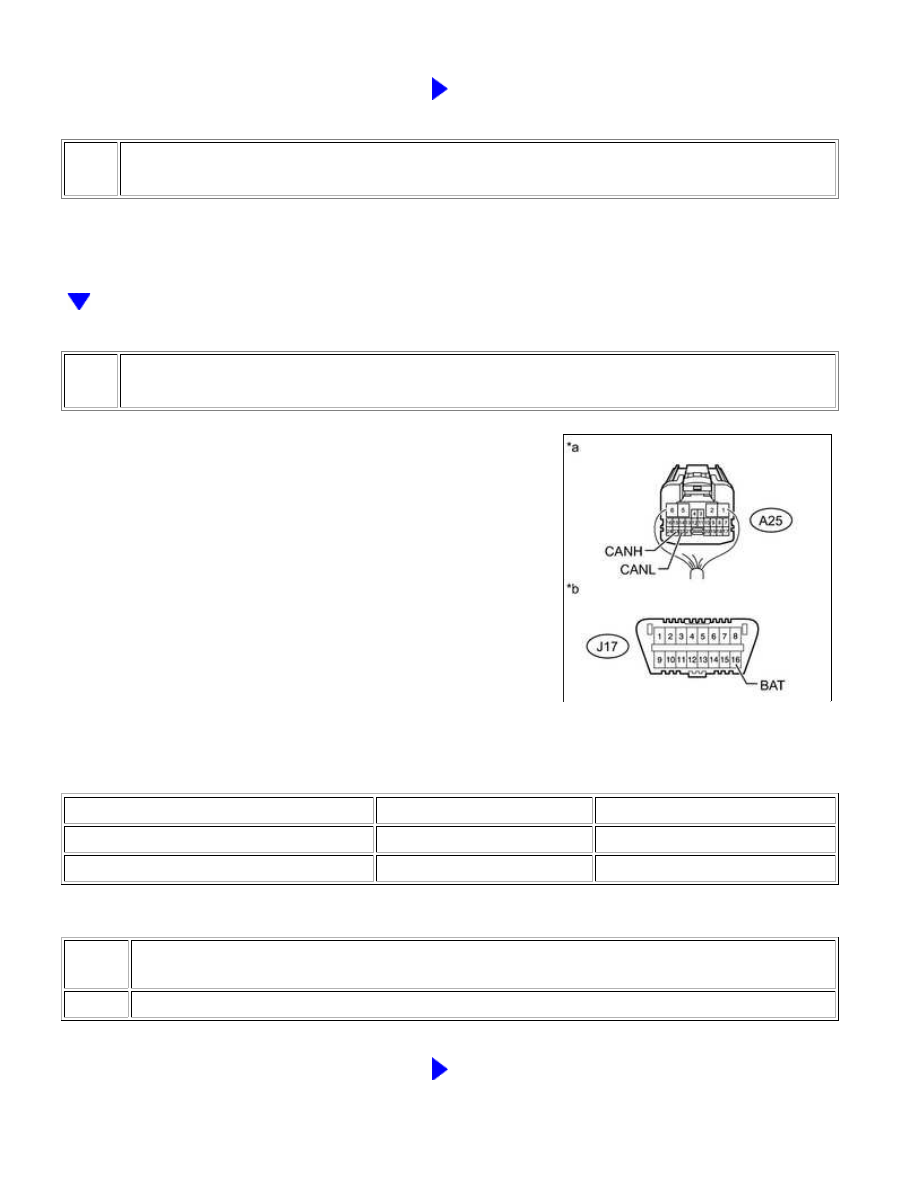

CHECK FOR SHORT TO B+ IN CAN BUS WIRE (4WD CONTROL ECU)

(a) Disconnect the A25 4WD control ECU connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

A25-23 (CANH) - J17-16 (BAT)

Ignition switch off

6 kΩ or higher

A25-22 (CANL) - J17-16 (BAT)

Ignition switch off

6 kΩ or higher

Text in Illustration

*a

*b

REPAIR OR REPLACE CAN BRANCH WIRE

CONNECTED TO 4WD CONTROL ECU (CANH, CANL)

CAN COMMUNICATION: CAN COMMUNICATION SYSTEM: Short t...

NEXT

OK

REPLACE 4WD CONTROL ECU

17.

CONNECT CONNECTOR

(a) Reconnect the J74 No. 2 junction connector.

18.

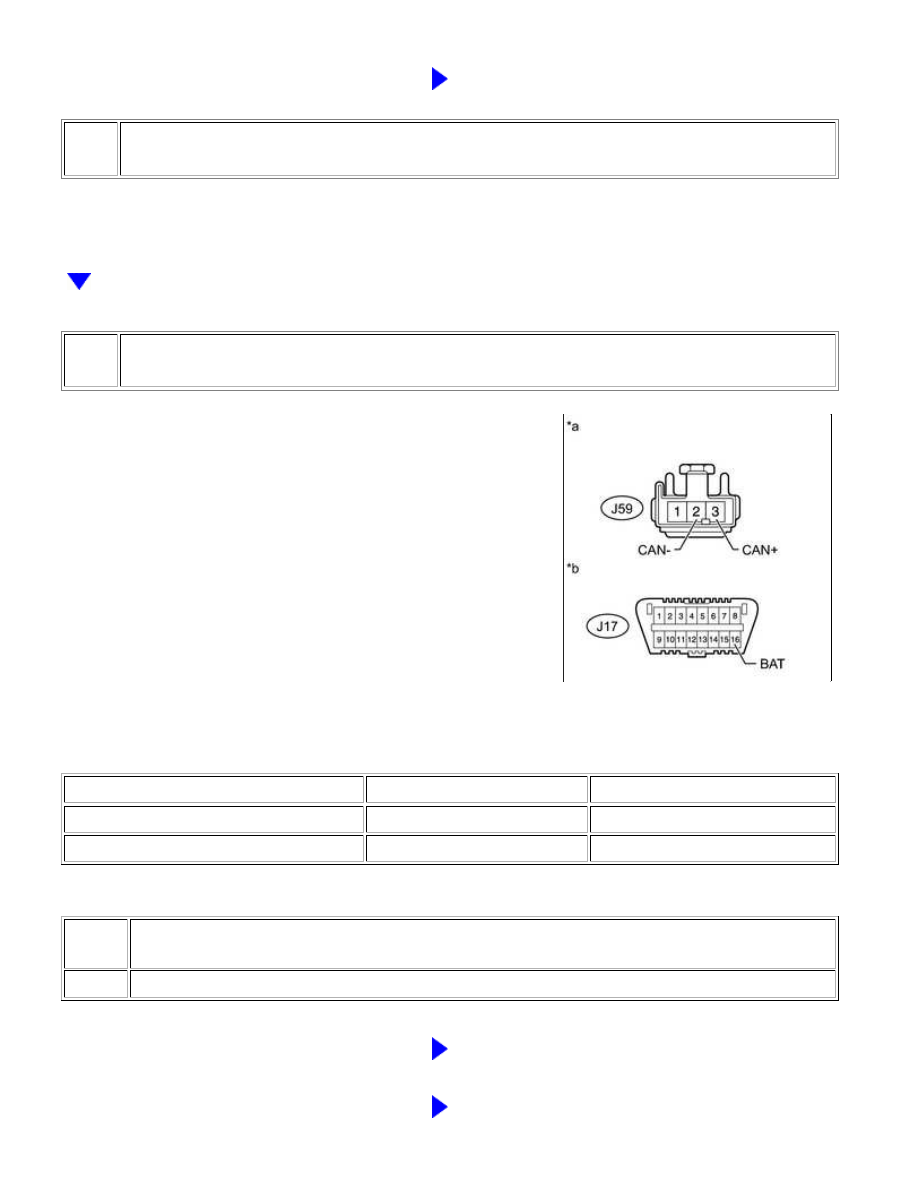

CHECK FOR SHORT TO B+ IN CAN BUS WIRE (BUS BUFFER ECU)

(a) Disconnect the J59 bus buffer ECU connector.

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J59-3 (CAN+) - J17-16 (BAT)

Ignition switch off

6 kΩ or higher

J59-2 (CAN-) - J17-16 (BAT)

Ignition switch off

6 kΩ or higher

Text in Illustration

*a

*b

REPAIR OR REPLACE CAN BRANCH WIRE

CONNECTED TO BUS BUFFER ECU (CAN+, CAN-)

OK

REPLACE BUS BUFFER ECU
