Toyota Tundra (2015 year). Manual - part 2627

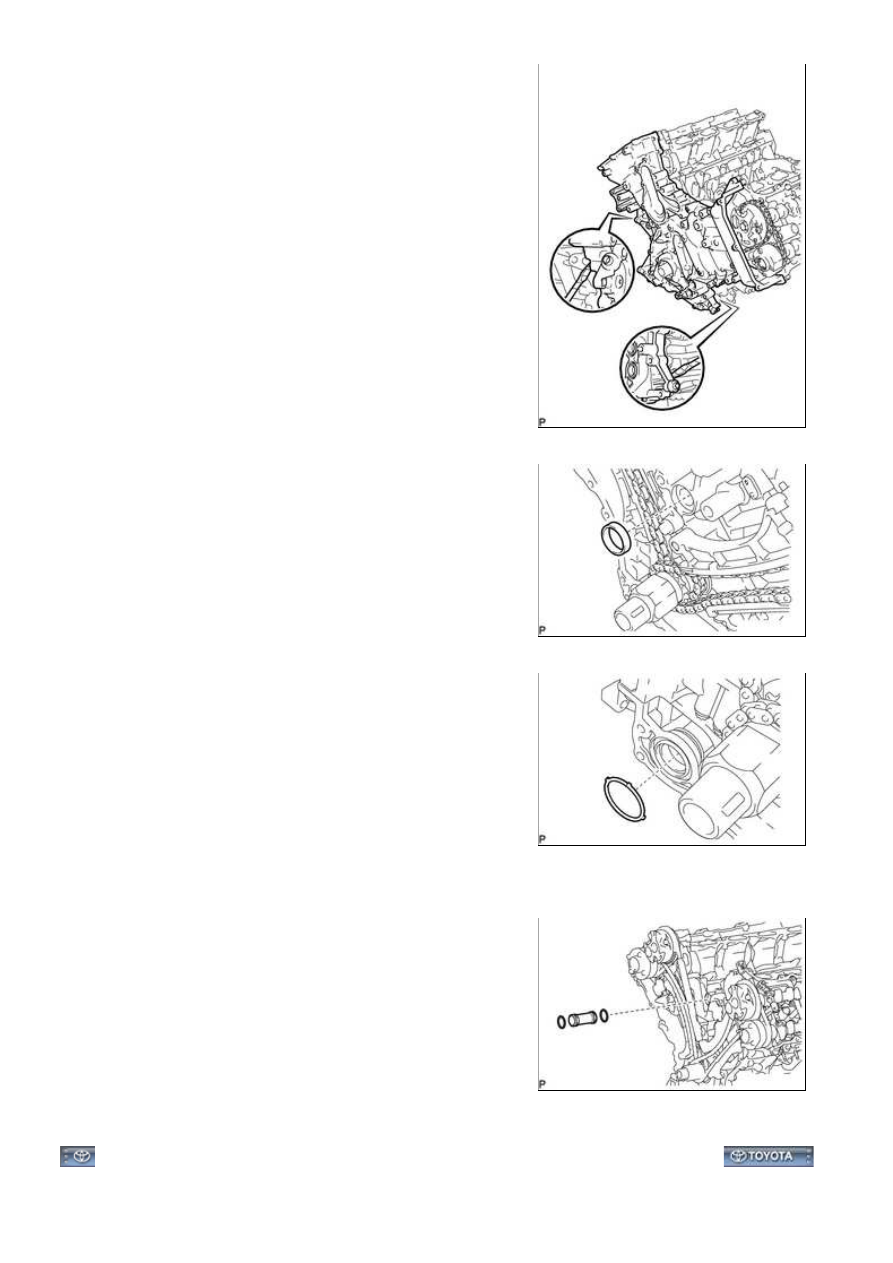

(b) Remove the timing chain cover sub-assembly by prying

between it and the cylinder head and cylinder block with a

screwdriver as shown in the illustration.

NOTICE:

Be careful not to damage the cylinder head and cylinder block

Tape the screwdriver tip before use.

(c) Remove the oil pump gasket from the cylinder block.

(d) Remove the O-ring from the oil pan sub-assembly.

43. REMOVE WATER INLET PIPE

(a) Remove the water inlet pipe from the No. 1 heat exchanger

cover.

(b) Remove the 2 O-rings from the water inlet pipe.

3UR-FE LUBRICATION: OIL PUMP: REMOVAL; 2015 MY Tundra [0...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002S4V03LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE LUBRICATION: OIL PUMP: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

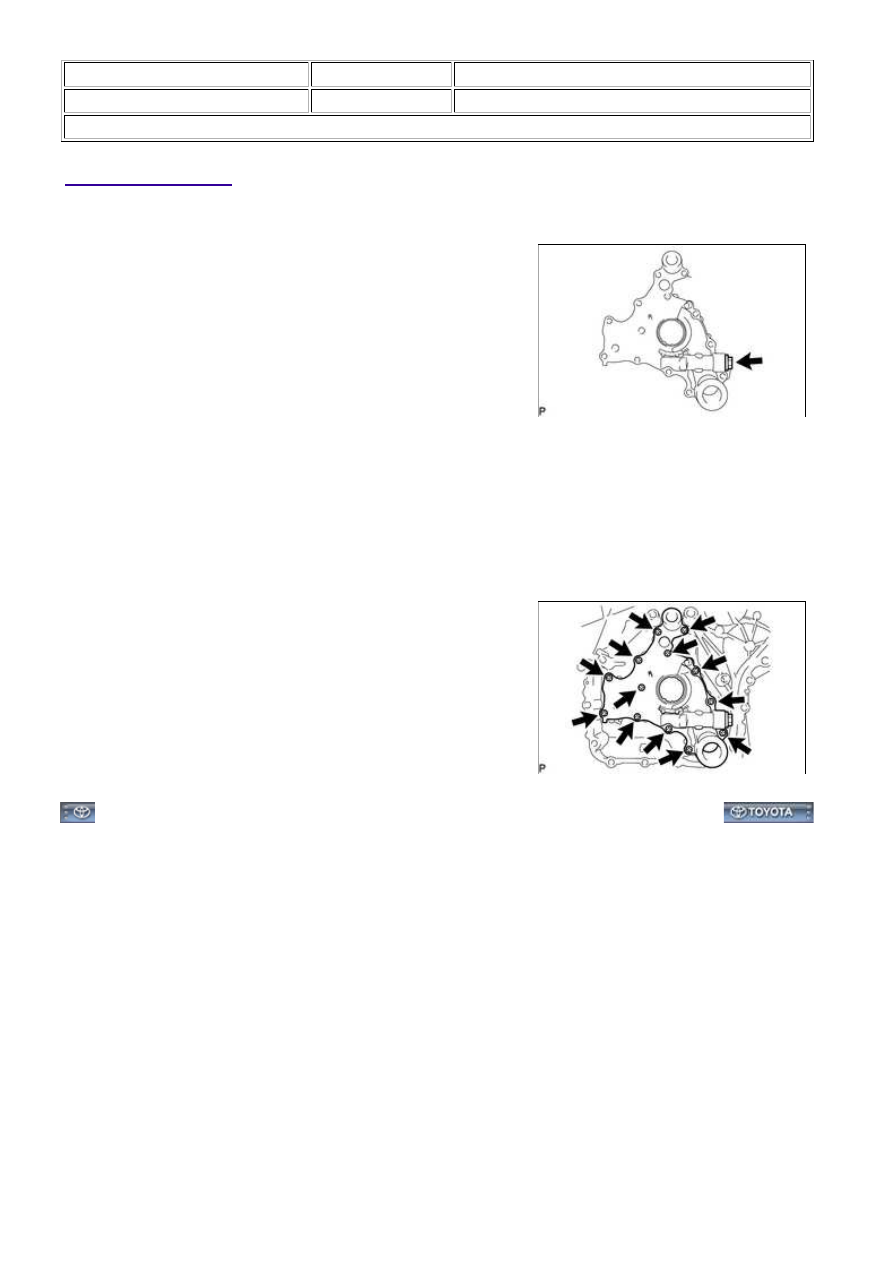

1. INSPECT OIL PUMP RELIEF VALVE

(a) Coat the relief valve with engine oil.

(b) Check that the relief valve falls smoothly into the valve hole by its own weight.

If the relief valve is not as specified, replace it. If necessary, replace the timing chain cover

sub-assembly.

2. INSPECT OIL PUMP ROTOR SET

(a) Install the rotors to the timing chain cover with the rotors'

marks facing outward. Check that the rotors revolve

smoothly.

(b) Check the tip clearance.

(1) Using a feeler gauge, measure the clearance between the

drive and driven rotor tips, as shown in the illustration.

Standard tip clearance:

0.180 to 0.300 mm (0.00709 to 0.0118 in.)

Maximum tip clearance:

0.300 mm (0.0118 in.)

If the tip clearance is greater than the maximum, replace

the timing chain cover sub-assembly.

3UR-FE LUBRICATION: OIL PUMP: INSPECTION; 2015 MY Tundra...

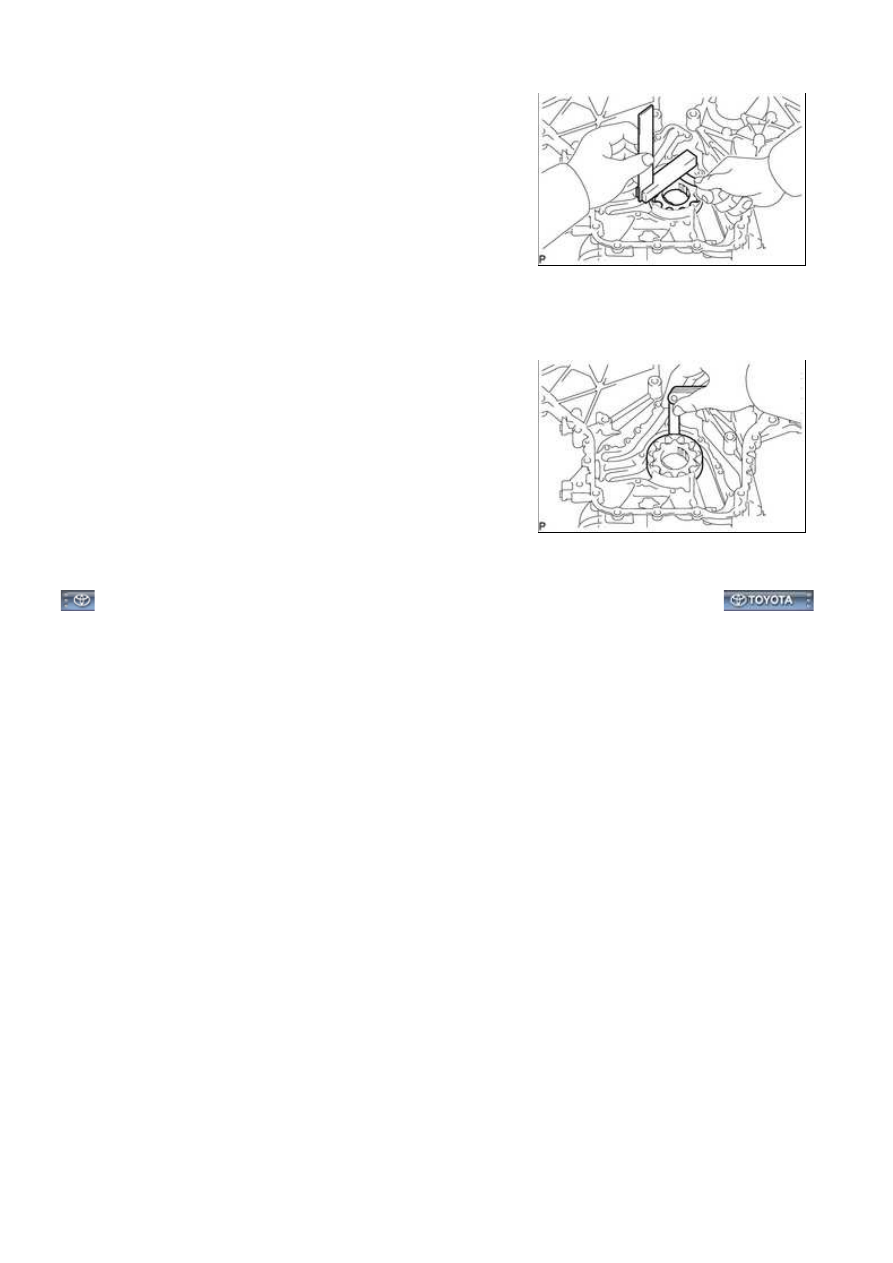

(c) Check the side clearance.

(1) Using a feeler gauge and steel square, measure the

clearance between the rotors and steel square as shown

in the illustration.

Standard side clearance:

0.030 to 0.090 mm (0.00118 to 0.00354 in.)

Maximum side clearance:

0.090 mm (0.00354 in.)

If the side clearance is greater than the maximum,

replace the timing chain cover sub-assembly.

(d) Check the body clearance.

(1) Using a feeler gauge, measure the clearance between the

timing chain cover and driven rotor as shown in the

illustration.

Standard body clearance:

0.175 to 0.250 mm (0.00689 to 0.00984 in.)

Maximum body clearance:

0.250 mm (0.00984 in.)

If the body clearance is greater than the maximum,

replace the timing chain cover sub-assembly.

3UR-FE LUBRICATION: OIL PUMP: INSPECTION; 2015 MY Tundra...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002S4Z03LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE LUBRICATION: OIL PUMP: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

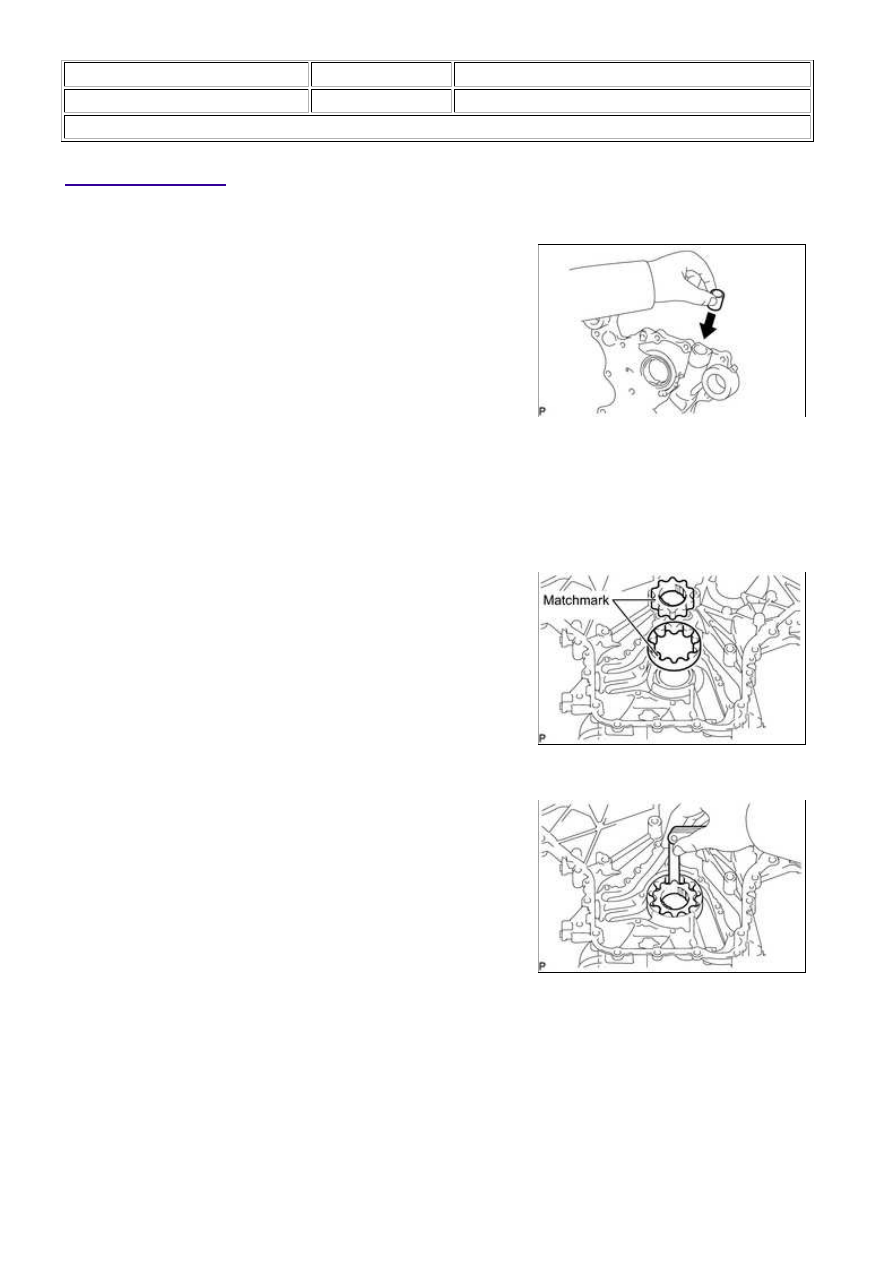

1. INSTALL OIL PUMP RELIEF VALVE

(a) Coat the oil pump relief valve with engine oil.

(b) Install the relief valve and relief valve spring into the oil pump cover hole.

(c) Install the plug.

Torque:

53 N·m {540 kgf·cm, 39ft·lbf}

2. INSTALL OIL PUMP COVER

(a) Install the driven rotor, drive rotor and oil pump cover with

the 13 bolts.

Torque:

10 N·m {105 kgf·cm, 8ft·lbf}

3UR-FE LUBRICATION: OIL PUMP: REASSEMBLY; 2015 MY Tundr...
