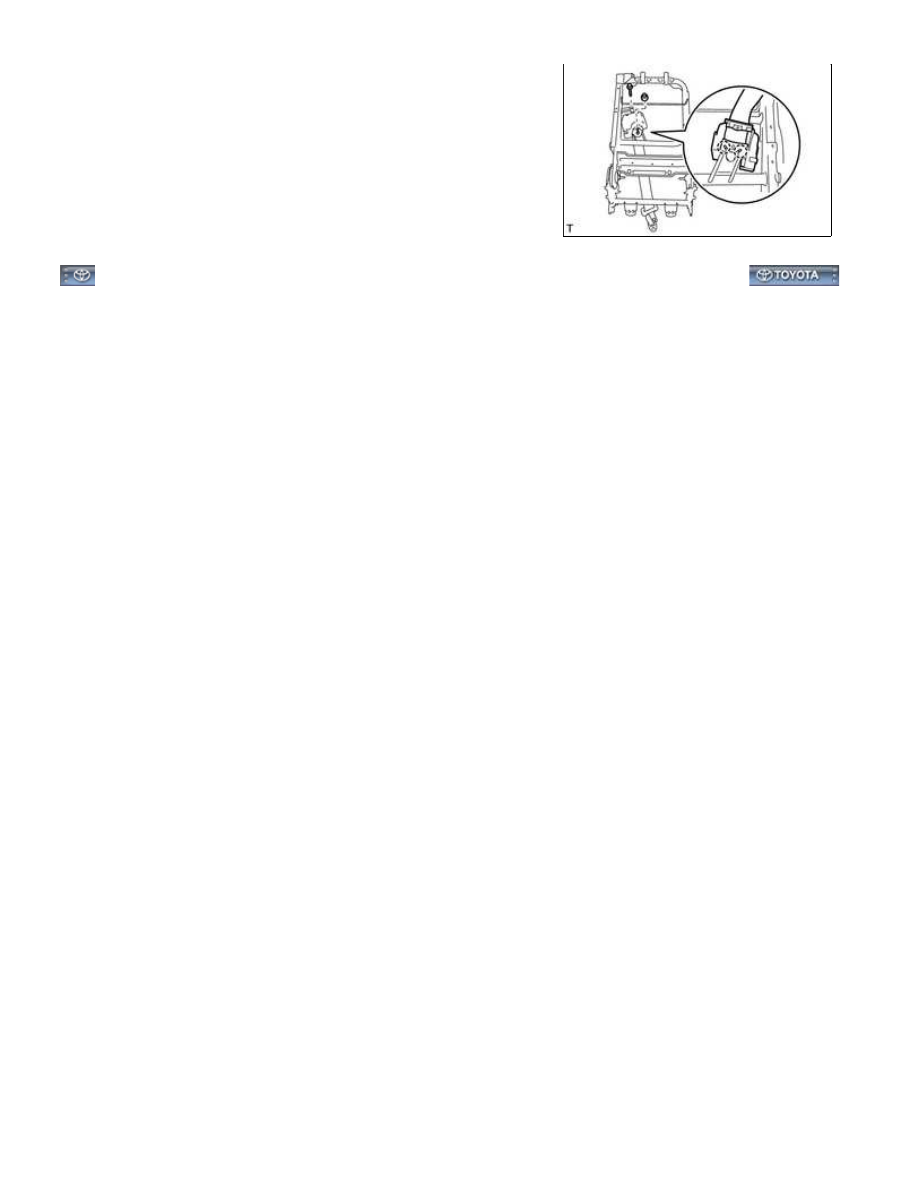

18. REMOVE CENTER FRONT SEAT BELT ASSEMBLY RH

(a) Remove the nut and bolt, and then detach the 2 claws and

remove the seat belt.

SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Center Seat)...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002LJQ037X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Center Seat): INSPECTION; 2015 MY Tundra

[08/2014 -        ]

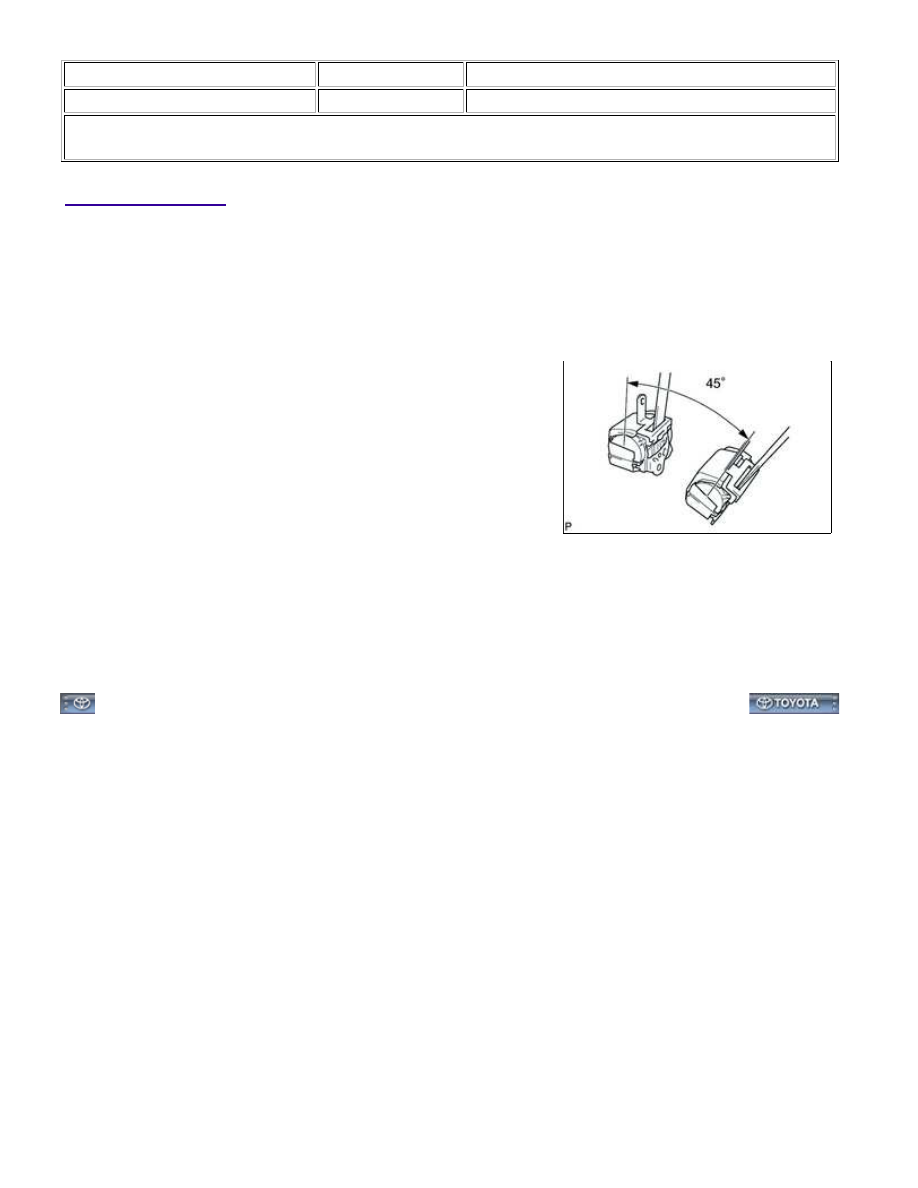

INSPECTION

1. INSPECT CENTER FRONT SEAT BELT ASSEMBLY RH

CAUTION:

Do not disassemble the retractor.

(a) Before installing the seat belt, check the ELR.

operation is not as specified, replace the seat belt assembly.

The check should be performed with the outer belt installed.

(1) When the belt is pulled out fully, the belt should automatically

start to retract.

(2) After the belt has fully retracted, the belt should be able to be

pulled out and retracted again.

If the operation is not as specified, replace the belt assembly.

SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Center Seat)...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002LJO04RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Center Seat): INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

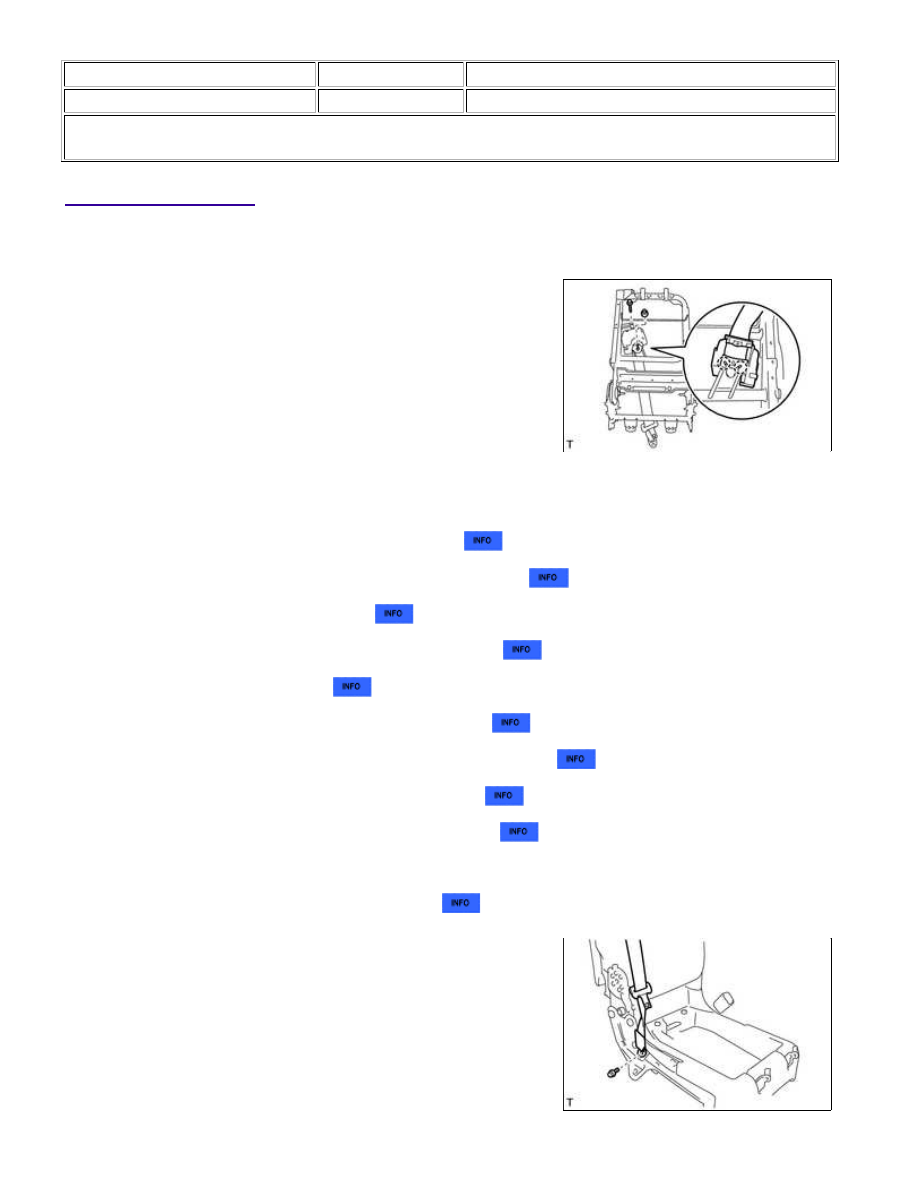

INSTALLATION

1. INSTALL CENTER FRONT SEAT BELT ASSEMBLY RH

(a) Align the seat frame's claws with the seat belt retractor

positioning holes.

(b) Install the seat belt with the nut and bolt.

HINT:

First install the bolt, and then install the nut.

Torque:

for bolt -

7.5 N·m {76 kgf·cm, 66in·lbf}

for nut -

42 N·m {428 kgf·cm, 31ft·lbf}

2. INSTALL FRONT SEAT HEADREST SUPPORT

3. INSTALL FRONT SEATBACK BOARD SUB-ASSEMBLY

4. INSTALL SEAT FASTENER COVER

5. INSTALL CENTER FRONT SEAT ARMREST COVER

6. INSTALL FRONT SEAT TRAY

7. INSTALL RECLINING REMOTE CONTROL BEZEL

8. INSTALL LOWER FRONT SEAT SHOULDER BELT COVER

9. INSTALL UPPER REAR SEATBACK LOCK BEZEL

10. INSTALL FRONT SEAT SHOULDER BELT COVER

11. INSTALL FRONT SEAT HEADREST ASSEMBLY

12. INSTALL CENTER SEATBACK ASSEMBLY

13. CONNECT CENTER FRONT SEAT BELT ASSEMBLY RH

(a) Install the belt anchor with the bolt.

Torque:

42 N·m {428 kgf·cm, 31ft·lbf}

SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Center Seat)...

14. INSTALL CENTER SEAT CUSHION SHIELD RH

15. INSTALL CENTER SEAT CUSHION SHIELD LH

16. INSTALL CENTER FRONT SEAT ASSEMBLY

(a) Install the front seat



.

17. INSTALL FRONT SEAT ASSEMBLY (for Power Seat)

(a) Install the front seat



.

18. INSTALL FRONT SEAT ASSEMBLY (for Manual Seat)

(a) Install the front seat



.
