Title: SEAT BELT: FRONT SEAT INNER BELT ASSEMBLY (for Center Seat): INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

INSTALLATION

1. INSTALL CENTER FRONT SEAT INNER BELT

ASSEMBLY

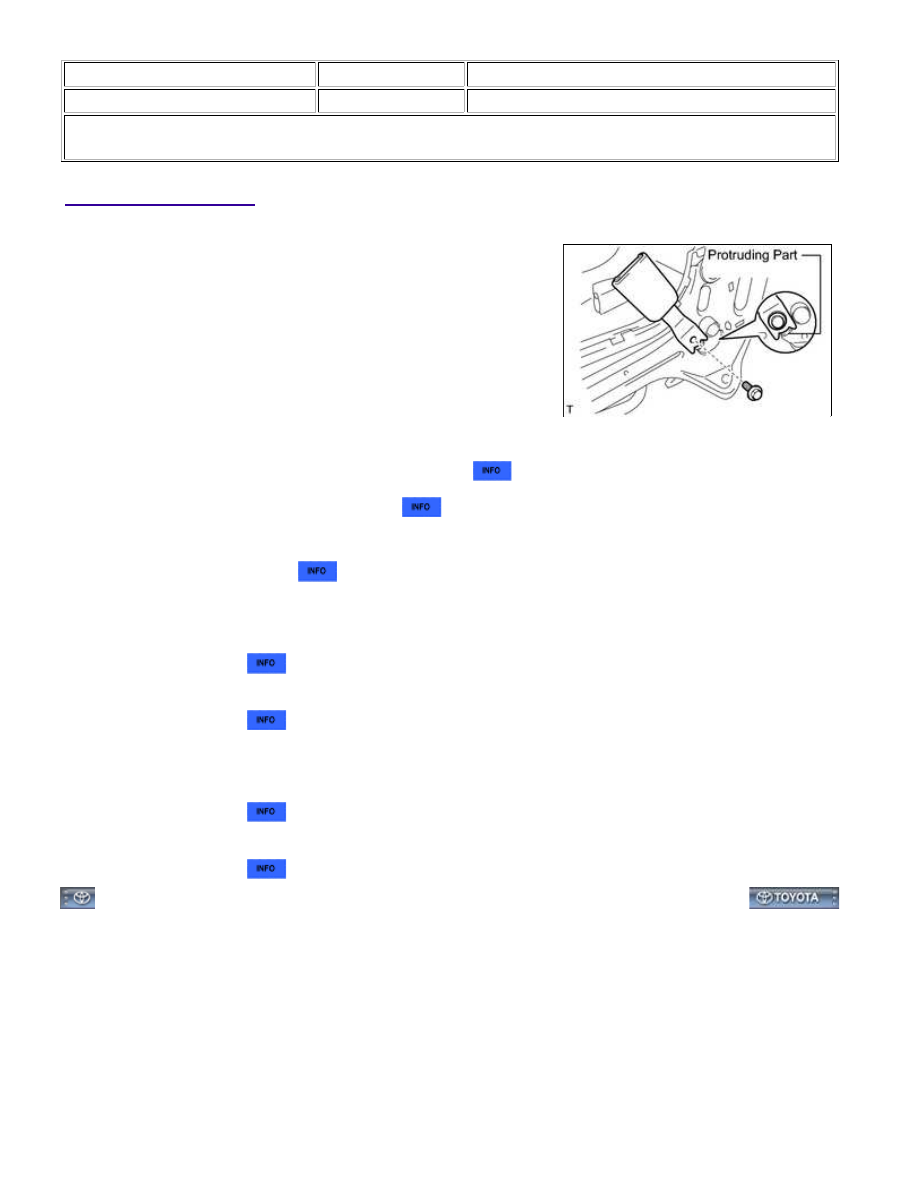

(a) Install the inner belt with the nut.

Torque:

42 N·m {428 kgf·cm, 31ft·lbf}

NOTICE:

2. INSTALL CENTER SEAT CUSHION SHIELD LH

3. INSTALL CENTER SEAT BACK PANEL

4. INSTALL CENTER FRONT SEAT ASSEMBLY

(a) Install the center front seat



.

5. INSTALL FRONT SEAT ASSEMBLY RH

(a) for Power Seat:

Install the front seat



.

(b) for Manual Seat:

Install the front seat



.

6. INSTALL FRONT SEAT ASSEMBLY LH

(a) for Power Seat:

Install the front seat



.

(b) for Manual Seat:

Install the front seat



.

SEAT BELT: FRONT SEAT INNER BELT ASSEMBLY (for Center Seat)...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZXL00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Center Seat): COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

COMPONENTS

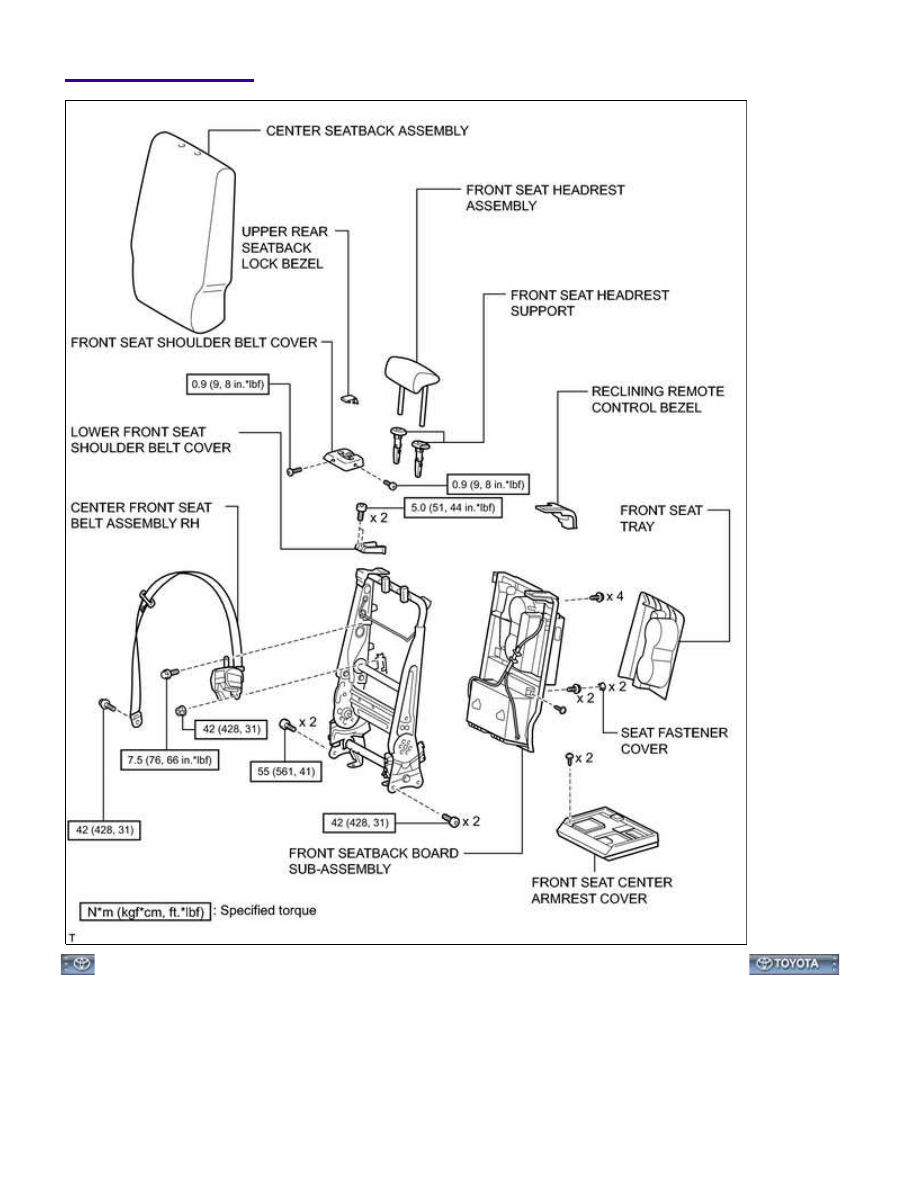

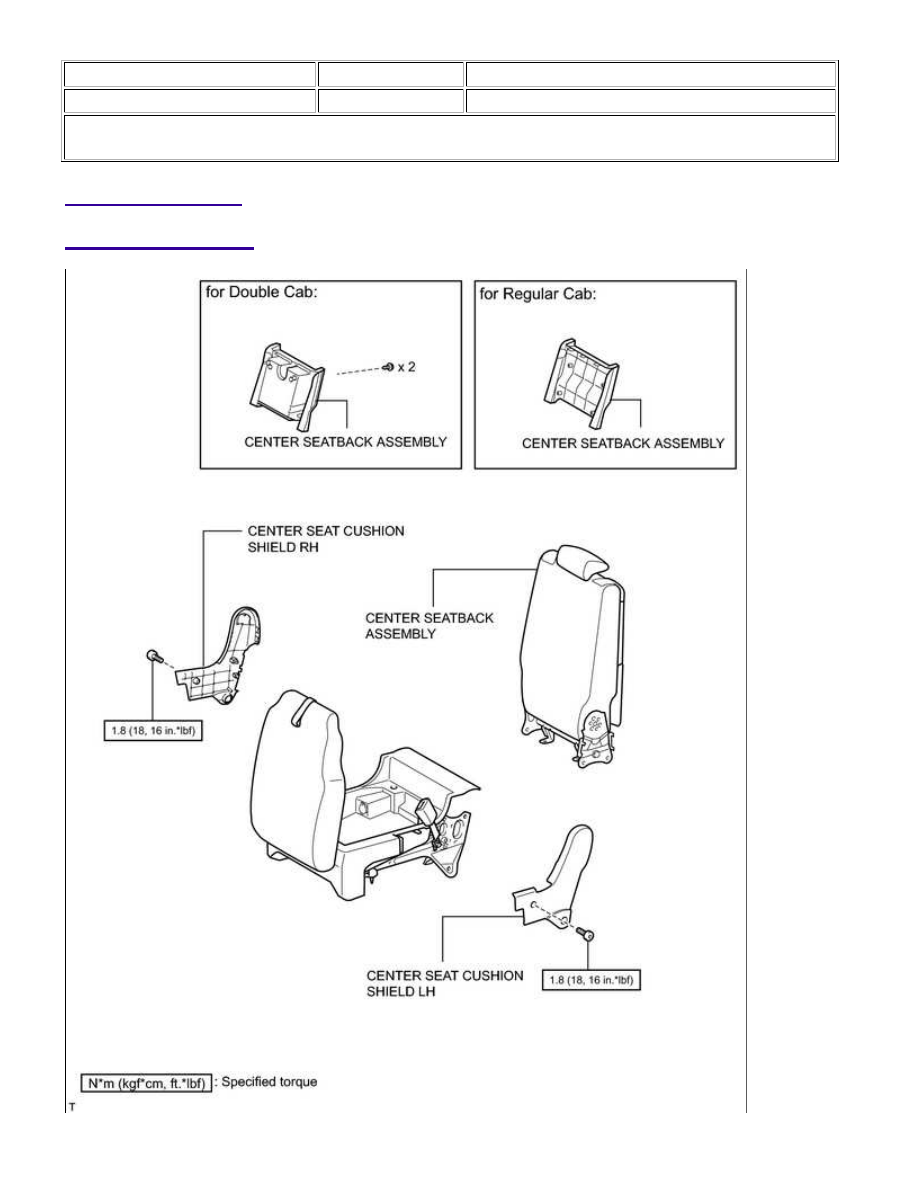

ILLUSTRATION

SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Center Seat)...

ILLUSTRATION

SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Center Seat)...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002LJS04NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Center Seat): REMOVAL; 2015 MY Tundra [08/2014 -

       ]

REMOVAL

1. REMOVE FRONT SEAT ASSEMBLY (for Manual Seat)

(a) Remove the front seat



.

2. REMOVE FRONT SEAT ASSEMBLY (for Power Seat)

(a) Remove the front seat



.

3. REMOVE CENTER FRONT SEAT ASSEMBLY

(a) Remove the front seat



.

4. REMOVE CENTER SEAT CUSHION SHIELD LH

5. REMOVE CENTER SEAT CUSHION SHIELD RH

6. DISCONNECT CENTER FRONT SEAT BELT ASSEMBLY

RH

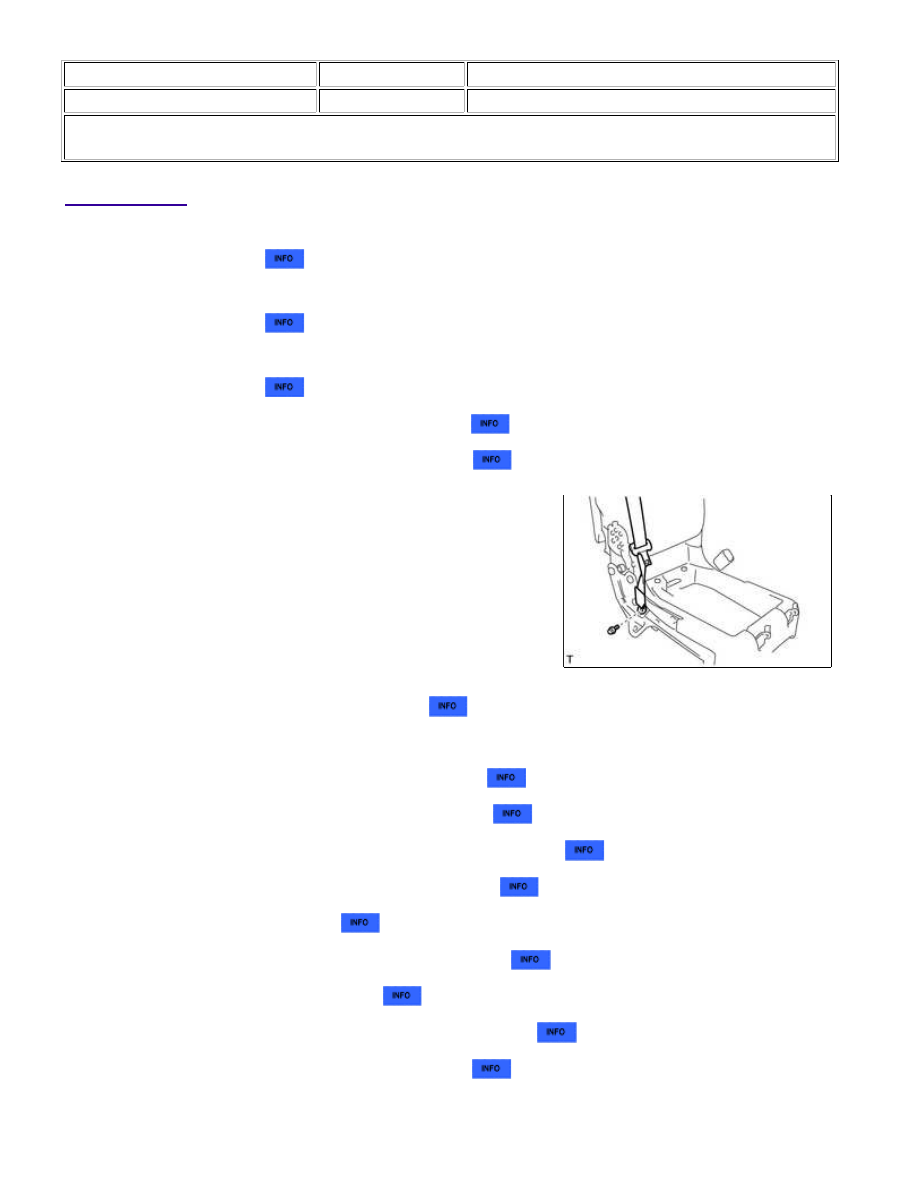

(a) Remove the bolt and seat belt anchor.

7. REMOVE CENTER SEATBACK ASSEMBLY

8. REMOVE FRONT SEAT HEADREST ASSEMBLY

9. REMOVE FRONT SEAT SHOULDER BELT COVER

10. REMOVE UPPER REAR SEATBACK LOCK BEZEL

11. REMOVE LOWER FRONT SEAT SHOULDER BELT COVER

12. REMOVE RECLINING REMOTE CONTROL BEZEL

13. REMOVE FRONT SEAT TRAY

14. REMOVE CENTER FRONT SEAT ARMREST COVER

15. REMOVE SEAT FASTENER COVER

16. REMOVE FRONT SEATBACK BOARD SUB-ASSEMBLY

17. REMOVE FRONT SEAT HEADREST SUPPORT

SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Center Seat)...
